ГЛАВА 4.     ПОИСК НЕИСПРАВНОСТЕЙ

Быстрое выключение системы рециркуляции ОГ (EGR)

ON (ВКЛ)

61

Электромагнитный
клапан №2 управ-
ления системой ре-
циркуляции ОГ
(EGR)

Кроме вышеупомянутого условия OFF

(ВЫКЛ.)

Автомобили с АКПП

АКПП

62

Выключатель АКПП
/ МКПП

Ключ зажигания в
положении ON (ВКЛ)

Автомобили с МКПП

МКПП

Кондиционер работает либо под высокой, либо с низкой на-
грузкой

ON (ВКЛ)

68

Выключатель 2
кондиционера

Кондиционер работает либо под средней нагрузкой, либо
выключен

OFF
(ВЫКЛ.)

•  Переключатель режимов отопителя: ON (ВКЛ)
•  Температурный режим отопителя: МАХ
•  Температура охлаждающей жидкости: не выше 90°С
•  Вентилятор отопителя: ON (ВКЛ)

ON (ВКЛ)

69

Переключатель ре-
жимов отопителя

Кроме вышеупомянутых условий OFF

(ВЫКЛ.)

•  Переключатель режимов отопителя: ON (ВКЛ)
•  Температурный режим отопителя: МАХ
•  Температура охлаждающей жидкости: не выше 65° -

75

°С

•  Вентилятор отопителя: ON (ВКЛ)

ON (ВКЛ)

70

Дополнительный
электрический
отопитель

Кроме вышеупомянутых условий OFF

(ВЫКЛ.)

Переключатель усилителя рулевого управления: ON (ВКЛ) ON

(ВКЛ)

71

Переключатель
усилителя рулевого
управления

Переключатель усилителя рулевого управления: OFF
(ВЫКЛ.)

OFF
(ВЫКЛ.)

*3:  Поскольку эти данные не будут показаны на дисплее MUT-II, пожалуйста, проверьте напряжение

на выводах разъема электронного блока управления двигателем.





87

ГЛАВА 4.     ПОИСК НЕИСПРАВНОСТЕЙ



4-6. СПРАВОЧНАЯ ТАБЛИЦА РЕЖИМА "ACTUATOR TEST"
(ПРОВЕРКА ИСПОЛНИТЕЛЬНЫХ УСТРОЙСТВ)



Поз
№

Проверяемый
элемент

Содержание опе-
рации

Условия проверки

Нормальное состояние

02

Реле свечей
накаливания
системы об-
легчения за-
пуска двига-
теля

Переключение ре-
ле с режима OFF
(ВЫКЛ.)

→ ON

(ВКЛ) и с режима
ON (ВКЛ)

→ OFF

(ВЫКЛ.)

Ключ зажигания в положении
ON (ВКЛ)

Ток аккумуляторной бата-
реи нагревает свечи на-
каливания при включен-
ном реле

03

Реле ком-
прессора кон-
диционера

Переключение ре-
ле с режима OFF
(ВЫКЛ.)

→ ON

(ВКЛ)  и с режима
ON (ВКЛ)

→ OFF

(ВЫКЛ.)

Ключ зажигания в положении
ON (ВКЛ)

Электромагнитная муфта
компрессора кондиционе-
ра при включении произ-
водит слышимый звук

11

Клапан: ON (ВКЛ)

12

Клапан
управления
углом
опережения
впрыска топ-
лива

Клапан: OFF
(ВЫКЛ.)

•  Ключ зажигания в поло-

жении ON (ВКЛ)

•  Двигатель: работает на

холостом ходу

•  Датчик положения порш-

ня автомата опережения
впрыска: в нормальном
положении

Клапан издает слышимый
звук

15

Контрольная
лампа систе-
мы облегче-
ния запуска
двигателя

Включение или вы-
ключение кон-
трольной лампы

Ключ зажигания в положении
ON (ВКЛ)

Контрольная лампа
включена

16

Контрольная
лампа инди-
кации неис-
правности
двигателя

Включение или вы-
ключение кон-
трольной лампы

Ключ зажигания в положении
ON (ВКЛ)

Контрольная лампа
включена

22

Реле вентиля-
тора конден-
сора конди-
ционера

Переключение ре-
ле с режима OFF
(ВЫКЛ.)

→ ON

(ВКЛ)  и с режима
ON (ВКЛ)

→ OFF

(ВЫКЛ.)

Ключ зажигания в положении
ON (ВКЛ)

Вентилятор конденсора
кондиционера работает

23

Электромаг-
нитный клапан
главной дрос-
сельной
заслонки

Переключение
электромагнитного
клапана OFF
(ВЫКЛ.)

→ ON

(ВКЛ)  и с режима
ON (ВКЛ)

→ OFF

(ВЫКЛ.)

•  Ключ зажигания в поло-

жении ON (ВКЛ)

•  Скорость автомобиля: 0

км/ч

Электромагнитный клапан
при включении или вы-
ключении издает слыши-
мый звук

24

Электромаг-
нитный клапан
вспомога-
тельной дрос-
сельной
заслонки

Переключение
электромагнитного
клапана с режима
OFF (ВЫКЛ.)

→ ON

(ВКЛ) и с режима
ON (ВКЛ)

→ OFF

(ВЫКЛ.)

•  Ключ зажигания в поло-

жении ON (ВКЛ)

•  Скорость автомобиля: 0

км/ч

Электромагнитный клапан
при включении или вы-
ключении издает слыши-
мый звук





88

ГЛАВА 4.     ПОИСК НЕИСПРАВНОСТЕЙ

25

Включение (ON)

исполнительного уст-
ройства электронного
регулятора(GE)

26

Исполнительное

 устройство

электронного

регулятора (GE)

Выключение (OFF)

исполнительного уст-
ройства электронного
регулятора(GE)

•  Ключ зажигания

в положении ON
(ВКЛ)

•  Частота враще-

ния коленчатого
вала

двигателя: 0 мин

-1

•  Датчик положе-

ния дозирую-
щей муфты
ТНВД: исправен

Service Data No. 21 (GE
actuator) (Сервисные
данные №21) (Исполни-
тельное устройство
электронного регулято-
ра (GE)) изменяются

27

Электромагнитный
клапан отсечки топ-
ливоподачи

Выключение (OFF) элек-
тромагнитного клапана
отсечки топливоподачи

•  Ключ зажигания

в положении ON
(ВКЛ)

•  Двигатель: ра-

ботает на холо-
стом ходу

•  Скорость авто-

мобиля: 0 км/ч

Двигатель глохнет

28

Включение (ON) элек-
тромагнитного клапана

29

Электромагнитный
клапан №1 системы
рециркуляции ОГ
(EGR)

Выключение (OFF) элек-
тромагнитного клапана

•  Ключ зажигания

в положении ON
(ВКЛ)

•  Скорость авто-

мобиля: 0 км/ч

Электромагнитный кла-
пан при включении или
выключении издает
слышимый звук

30

Электромагнитный
клапан №2 системы
рециркуляции ОГ
(EGR)

Переключение реле с
режима OFF (ВЫКЛ.)

→

ON (ВКЛ) и с режима ON
(ВКЛ)

→ OFF (ВЫКЛ.)

•  Ключ зажигания

в положении ON
(ВКЛ)

•  Скорость авто-

мобиля: 0 км/ч

Электромагнитный кла-
пан при включении или
выключении издает
слышимый звук

33

Дополнительный
электрический
отопитель

Переключение реле
отопителя с режима ON
(ВКЛ)

→ OFF (ВЫКЛ.)

•  Ключ зажигания

в положении ON
(ВКЛ)

Напряжение на выводе
№9 электронного блока
управления: 0 – 1 В
Service Data No. 70
(Сервисные данные
№70) изменяются на ON
(ВКЛ) или OFF (ВЫКЛ.)

34

Среднее положение
исполнительного
устройства элек-
тронного регулято-
ра (GE) ТНВД

Удерживание регулято-
ра ТНВД в среднем по-
ложении

•  Ключ зажигания

в положении ON
(ВКЛ)

При повороте коленча-
того вала по часовой
стрелке в процессе ре-
гулирования угла опе-
режения впрыска топли-
ва, через топливопрово-
ды высокого давления
впрыскивается топливо





89

ГЛАВА 4.     ПОИСК НЕИСПРАВНОСТЕЙ



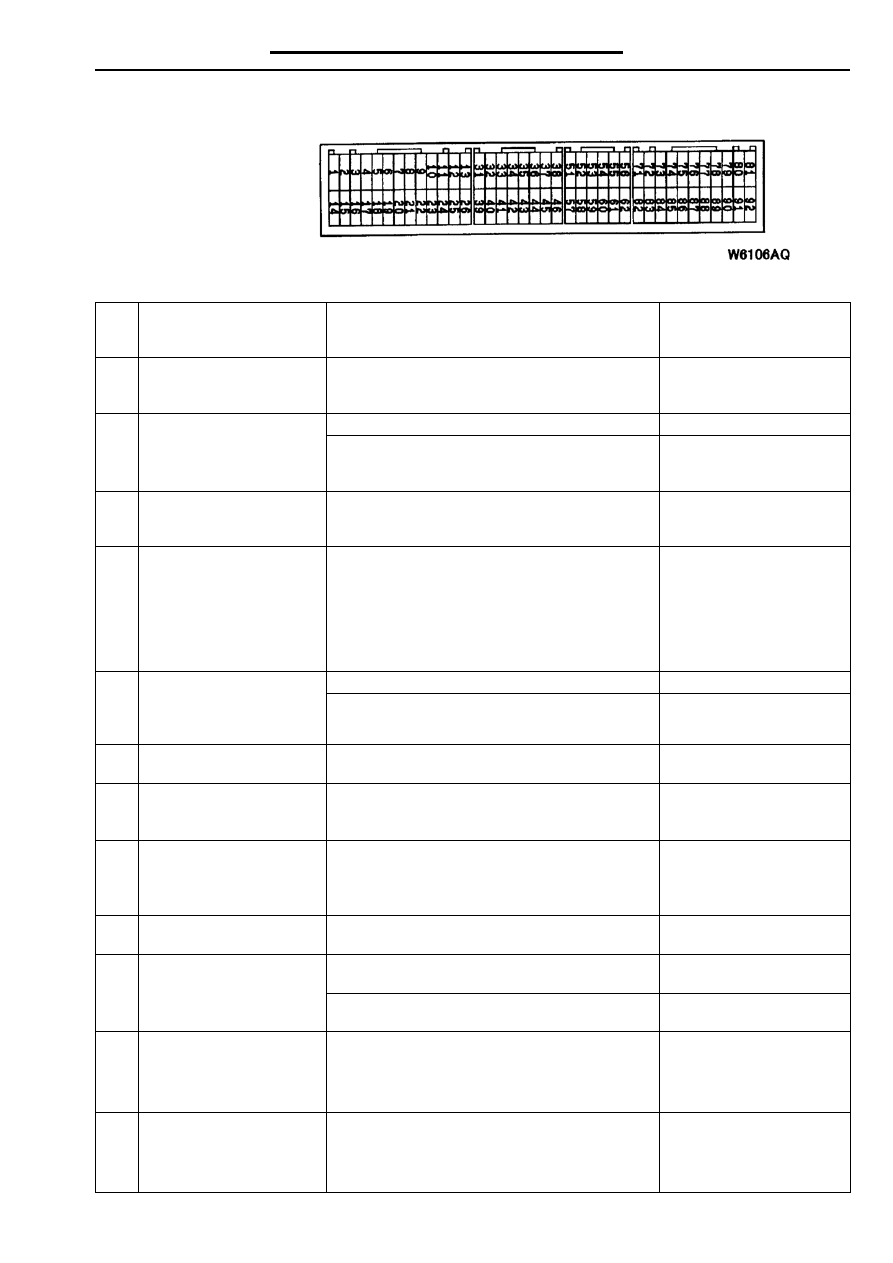

4-7. ПРОВЕРКА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ
Таблица проверки напряжений на выводах разъема


Вы
вод
№

Объект проверки

Условия проверки (состояние двигателя)

Исправное состояние

1

Исполнительное уст-
ройство электронного
регулятора (GE)

Ключ зажигания в положении ON (ВКЛ) (дви-
гатель не работает)

Не ниже 9 В

Кроме упомянутого ниже условия

0 – 1 В

2

Электромагнитный кла-
пан отсечки топливопо-
дачи

Двигатель: холостой ход

→ выключение за-

жигания

Напряжение бортсети (3
– 5 сек. После выключе-
ния зажигания)

3

Клапан управления уг-
лом опережением
впрыска

Ключ зажигания в положении ON (ВКЛ) (дви-
гатель не работает)

Не ниже 11 В

4

Контрольная лампа
системы облегчения
запуска

•  Температура охлаждающей жидкости:

не выше 40

°С

•  Ключ зажигания в положении:

OFF(ВЫКЛ.)

→ ON (ВКЛ)

Контрольная лампа сис-
темы облегчения запус-
ка ON (ВКЛ): 0 В
Контрольная лампа сис-
темы облегчения запус-
ка OFF(ВЫКЛ.): напря-
жение бортсети

Двигатель работает на холостом ходу

Напряжение бортсети

5

Электромагнитный кла-
пан №2 управления
системой рециркуляции
ОГ (EGR)

После прогрева двигателя увеличьте оборо-
ты коленчатого вала до 3000 мин

-1

0 В

7

Реле вентилятора кон-
денсора

Вентилятор конденсора вращается

0 – 1 В

8

Контрольная лампа
индикации
неисправности дви-
гателя

Ключ зажигания в положении: OFF(ВЫКЛ.)

→ ON (ВКЛ)

0 – 1 В (несколько се-
кунд)

→ напряжение

бортсети

9

Реле дополнительного
электрического отопи-
теля

Выключатель отопителя: ON (ВКЛ), темпе-
ратура наружного воздуха не выше 10

°С,

температура охлаждающей жидкости не
выше 65

°С

0 – 1 В

13,
26

«Масса»

-

0 – 1 В

Прогретый двигатель работает на холостом
ходу

0 В

14

Электромагнитный кла-
пан главной дроссель-
ной заслонки

Двигатель: прогрет
Кроме работы двигателя на холостом ходу

Напряжение бортсети

16

Реле свечей накалива-
ния системы облегче-
ния запуска двигателя

•  Температура охлаждающей жидкости:

не выше 40

°С

•  Ключ зажигания в положении:

OFF(ВЫКЛ.)

→ ON (ВКЛ)

Напряжение бортсети (в
течение около 8 сек. при
20

°С) → 0 – 1 В

18

Электромагнитный кла-
пан вспомогательной
дроссельной заслонки

Двигатель работает на холостом ходу

Напряжение бортсети
