ГЛАВА 2.     ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ КОНСТРУКЦИИ

(8) Система снижения токсичности

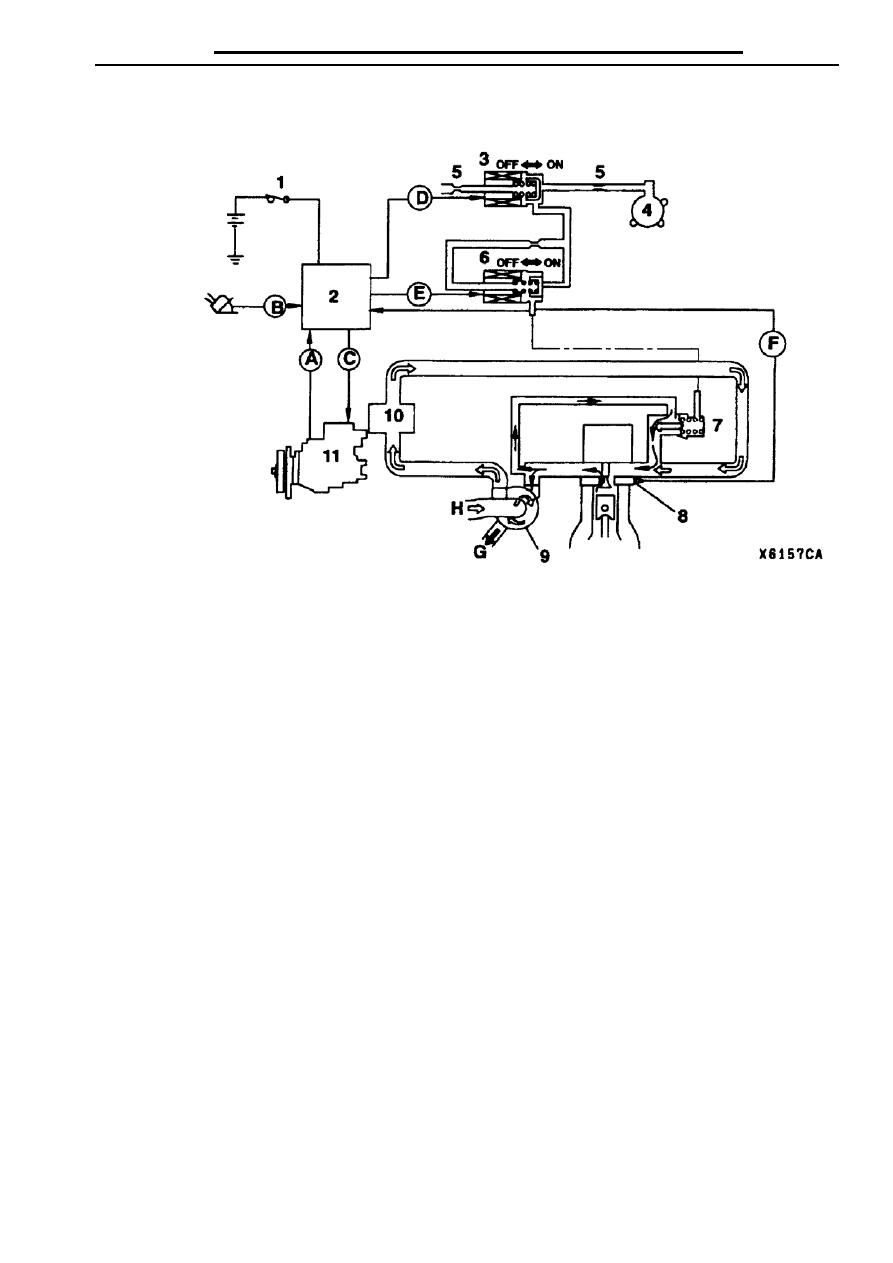

1) Схема системы рециркуляции отработавших газов (EGR)



 1.

Замок зажигания

2. Электронный блок управления двигателем
3. Электромагнитный клапан № 1 системы рецир-

куляции отработавших газов (EGR) – режим
управления

4. Вакуум-насос
5. Калиброванное отверстие
6. Электромагнитный клапан № 2 системы рецир-

куляции отработавших газов (EGR) – режима
ON (включения)  -  OFF (выключения)

7. Клапан системы рециркуляции отработавших

газов (EGR)

8. Датчик температуры охлаждающей жидкости в

двигателе

9. Турбокомпрессор

жуточный охладитель воздуха наддува

10. Проме
11. ТНВД



 A.

Сигнал частоты вращения коленчатого

вала двигателя

B. Сигнал степени нажатия на педаль ак-

селератора

C. Управляющий сигнал угла опережения

впрыскивания топлива

ты

D. Управляющий сигнал режима рабо
E. Управляющий сигнал режима ON

(включения)  -  OFF (выключения)

F. Сигнал температуры охлаждающей

жидкости в двигателе

G. Отвод отработавших газов
H. Вход атмосферного воздуха







59

ГЛАВА 2.     ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ КОНСТРУКЦИИ

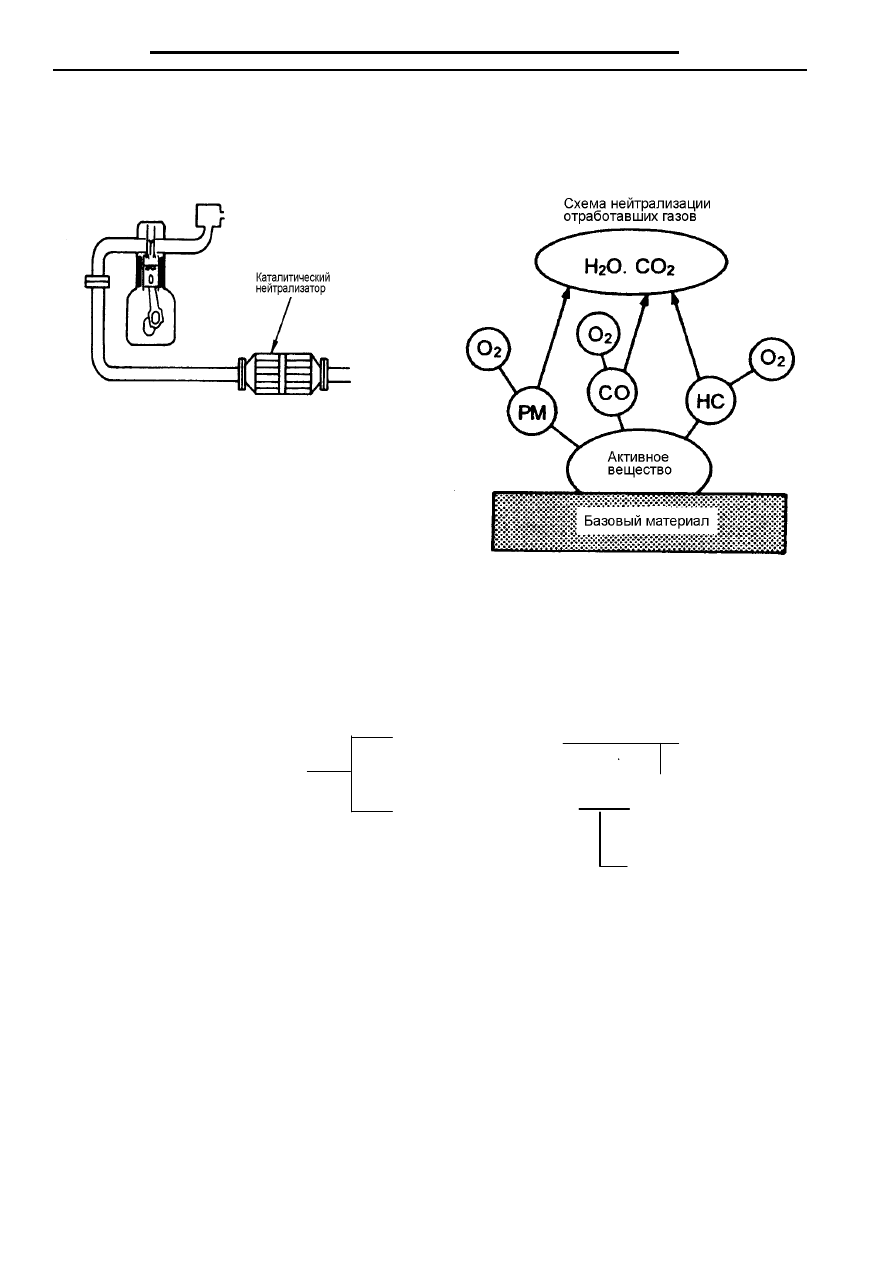

2) Каталитический нейтрализатор

В этом двигателе используется долговечный каталитический нейтрализатор с хорошими окисляющими
свойствами (РМ, СН, СО).







Твердые частицы - вещество с различными включениями  (Particulate Matter) – компонент, содер-

жащийся в выхлопных газах.

Базовым материалом вещества является углерод, который является составной частью топлива, но

в веществе присутствуют и другие составные части.

Они могут быть растворимыми или нерастворимыми, т.е. могут ли они растворяться в органиче-

ских веществах (например, дихлорметан).



(9) Система самодиагностики

Электронный блок управления двигателем обеспечивает следующие функции, чтобы облегчить провер-
ку системы:

•  Управление контрольной лампочкой индикации неисправности в системе

•  Диагностические функции

•  Проверку исполнительных механизмов.
ПРИМЕЧАНИЕ: Обратитесь к разделу «Поиск неисправностей» в этом учебнике для получения более
подробной информации по каждой функции.

РМ: вещество

с различными включениями

Нерастворимые

фракции

Растворимые

органические фракции

Сажа

Сульфаты

Несгоревшее

топливо

Несгоревшее масло



60

ГЛАВА 3.     ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ




3-1. ПРОВЕРКА И РЕГУЛИРОВКА



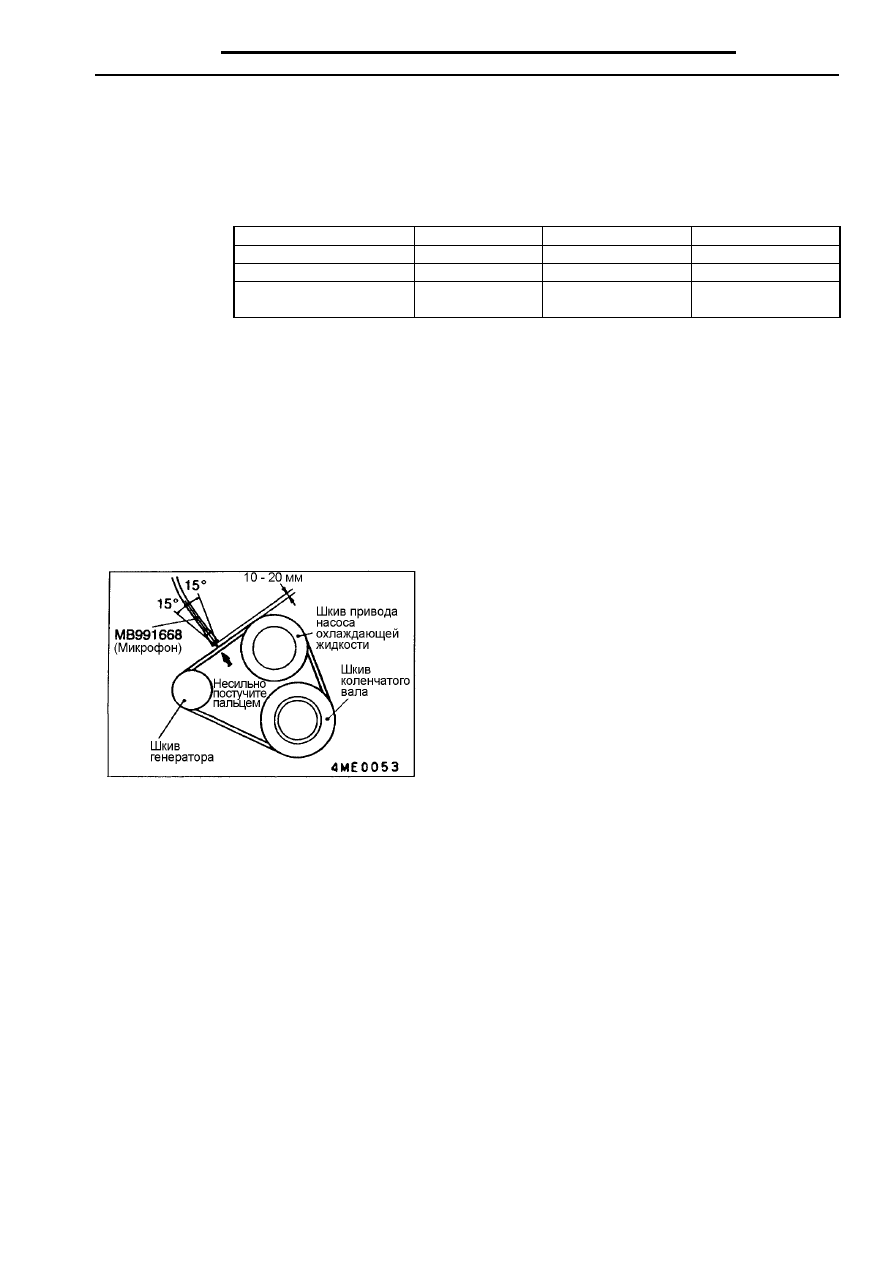

(1) Проверка и регулировка натяжения ремня привода
1) Проверка и регулировка натяжения ремня привода генератора

1. Проверьте натяжение ремня привода следующим образом
    Номинальные значения:

Позиция

При проверке

При регулировке

При замене

Частота вибрации, Гц

122 – 161

122 – 136

149 – 161

Натяжение, Н

207 – 363

207 – 259

311 – 363

Прогиб ремня, мм (для
справки)

8,0 – 11,0

10,0 – 11,0

8,0 – 9,0



При использовании прибора MUT-II

(1)  Подсоедините к прибору MUT-II специальный инструмент (МВ991668 – микро-

фон).

(2)  Подсоедините прибор MUT-II к диагностическому разъему.

Внимание:
При подсоединении или при отсоединении прибора MUT-II необходимо
всегда устанавливать замок зажигания в положение LOCK (OFF) – вы-
ключено.









(3)  Включите (ON) зажигание и выберите режим «Из-

мерение натяжения ремня привода» (Belt tension
measurement) на меню экрана прибора MUT-II.

(4)  Расположите микрофон на расстоянии 10 – 20 мм

от проверяемого ремня в средней, между соседни-
ми шкивами, его части и, по возможности, перпен-
дикулярно (

± 15°) к его поверхности.

(5)  Несильно постучите пальцем с тыльной части рем-

ня привода, как показано на рисунке, и убедитесь,
что частота вибрации ремня привода соответствует
норме.
Внимание:
1)  Температура ремня привода должна быть

близкой температуре окружающей среды.

2)  Не допускайте попадания воды или масла

на микрофон.

3)  При сильных порывах ветра в зоне микро-

фона или при наличии других источниках
шума, измеренные величины не будут соот-
ветствовать истинным значениям вибраций
самого ремня привода.

4)  Если в процессе проверки, микрофон каса-

ется проверяемого ремня привода, и в этом
случае, измеренные величины не будут со-
ответствовать истинным значениям вибра-
ций самого ремня привода.

5)  Проводить подобные измерения на рабо-

тающем двигателе не допускается.







61

ГЛАВА 3.     ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

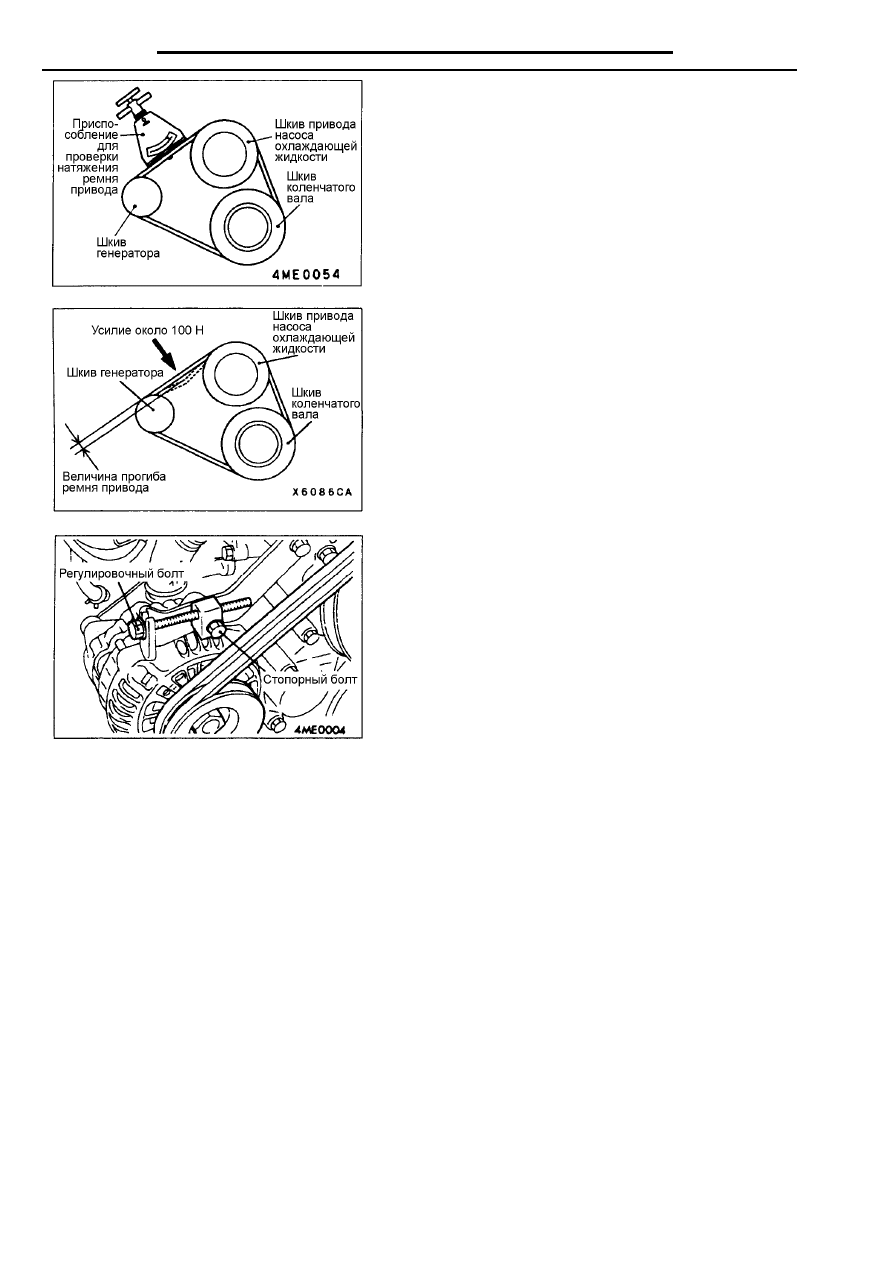

(При использовании приспособления для про-
верки натяжения ремня привода)

При помощи приспособления проверьте степень натяже-
ния ремня привода, как показано на рисунке.




(При проверке величины прогиба ремня приво-
да)

Приложите усилие около 100 Н в средней, между сосед-
ними шкивами, части ремня, так как показано стрелкой на
рисунке и убедитесь, что величина прогиба ремня приво-
да находится в допустимых пределах.






Если измеренные величины выходят за допустимые

пределы, отрегулируйте степень натяжения ремня
привода следующим образом:



(1)  Ослабьте гайку оси крепления генератора.
(2)  Ослабьте стопорный болт.
(3)  Вращением регулировочного болта отрегулируйте

натяжение ремня привода.

(4)  Затяните стопорный болт и гайку оси крепления

генератора.

(5)  Проверните коленчатый вал двигателя на один –

два оборота, после чего проверьте степень натя-
жения ремня привода.


Внимание:
Клиновые ремни должны меняться одновременно
и все сразу; будьте осторожны: не допускайте по-
падания на их поверхности масел и консистент-
ных смазок.
