4.6.3. Рулевой механизм и соединительные элементы

Рассматривается

зубчато-реечный

рулевой

механизм

со

встроенным

гидрораспределителем,  в  котором  используется  компактный  и  надежный
поворотный золотник.

•

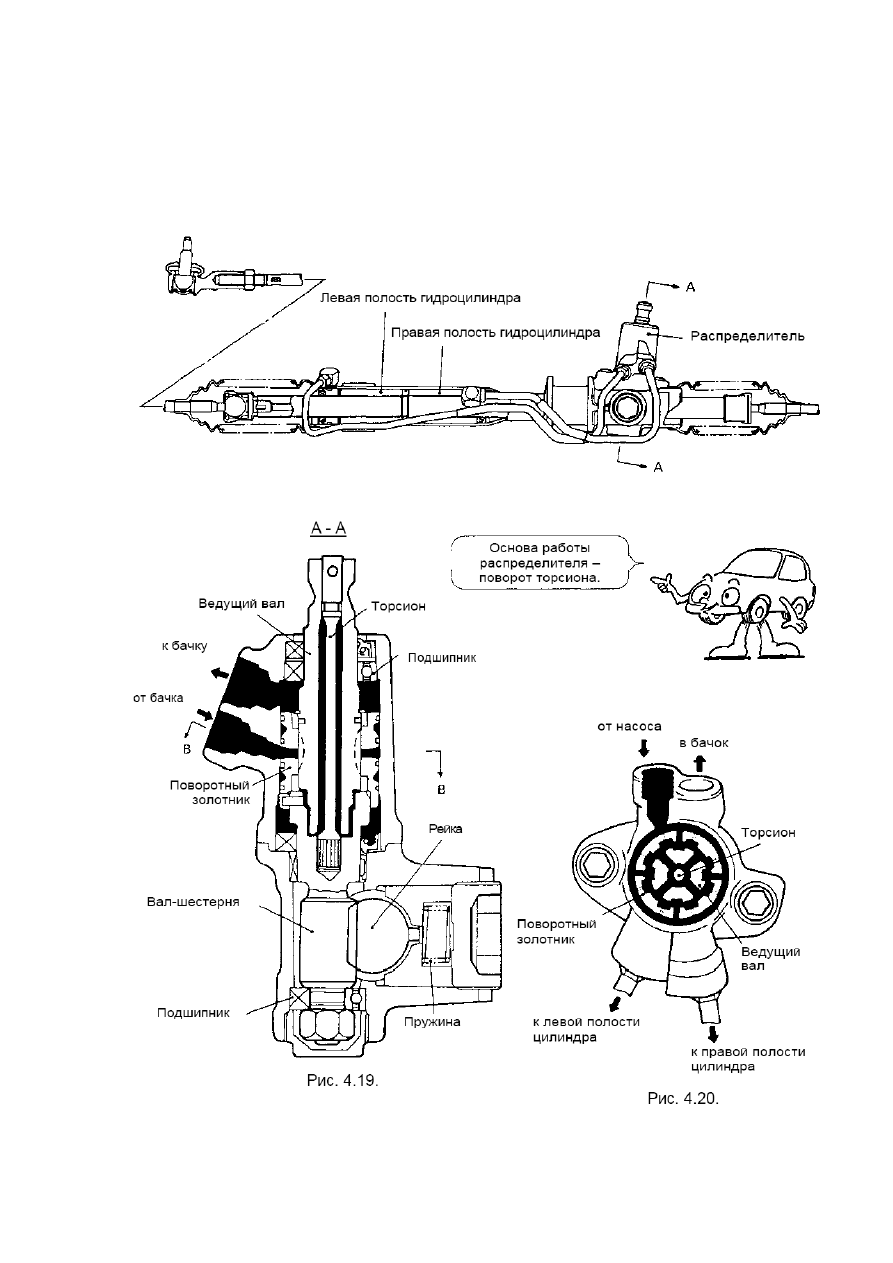

Схема механизма





Рис. 4.18.









79

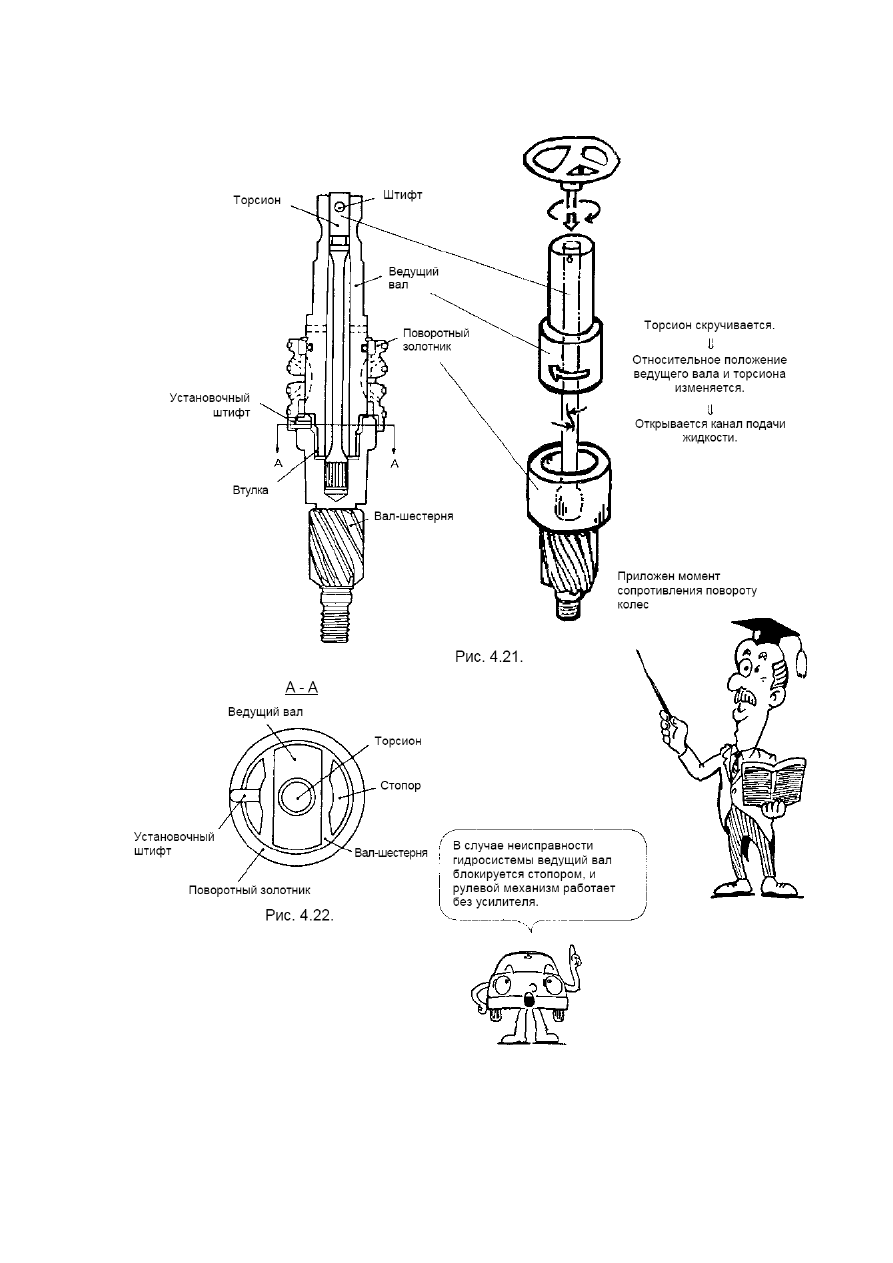

4.6.4. Конструкция вал-шестерни и распределителя














80

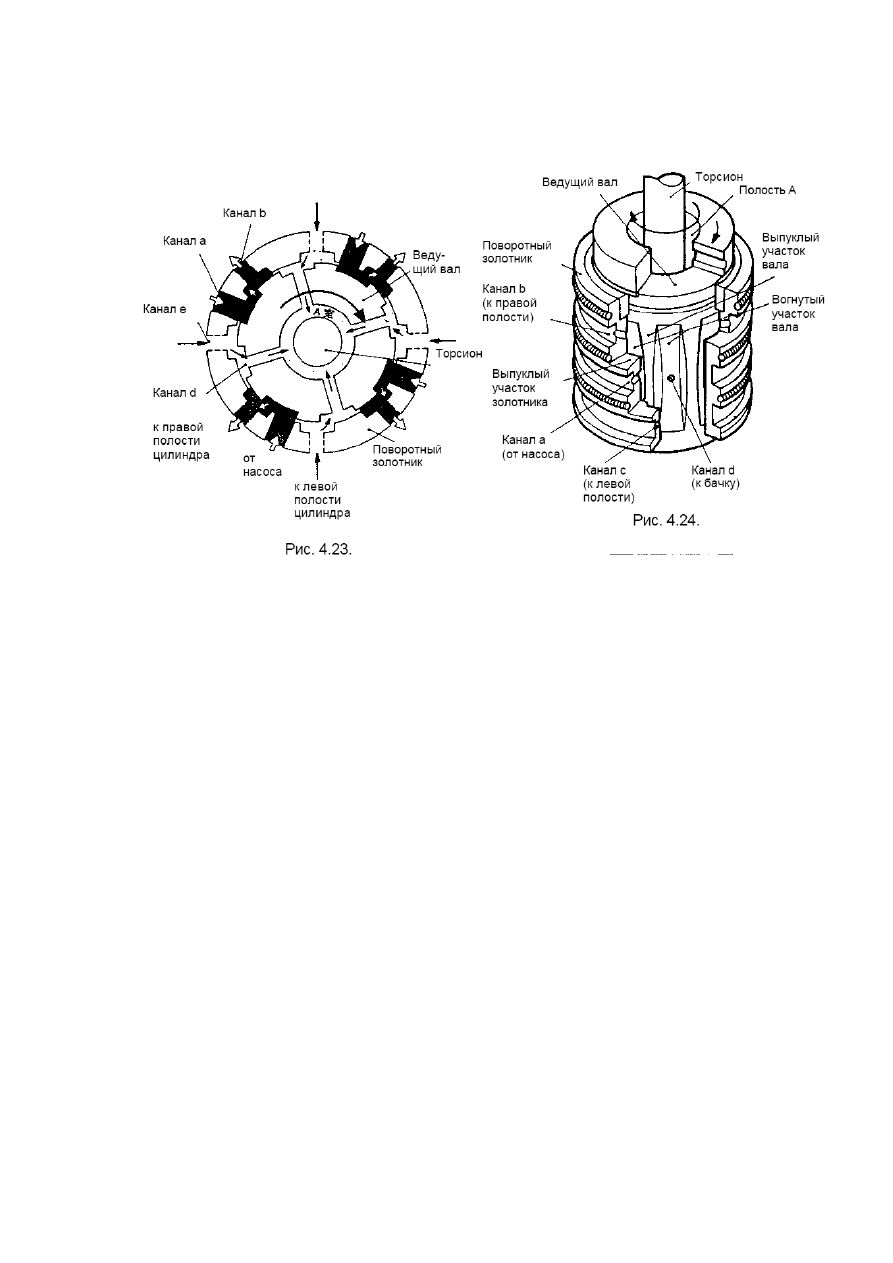

4.6.5. Принцип действия роторного распределителя

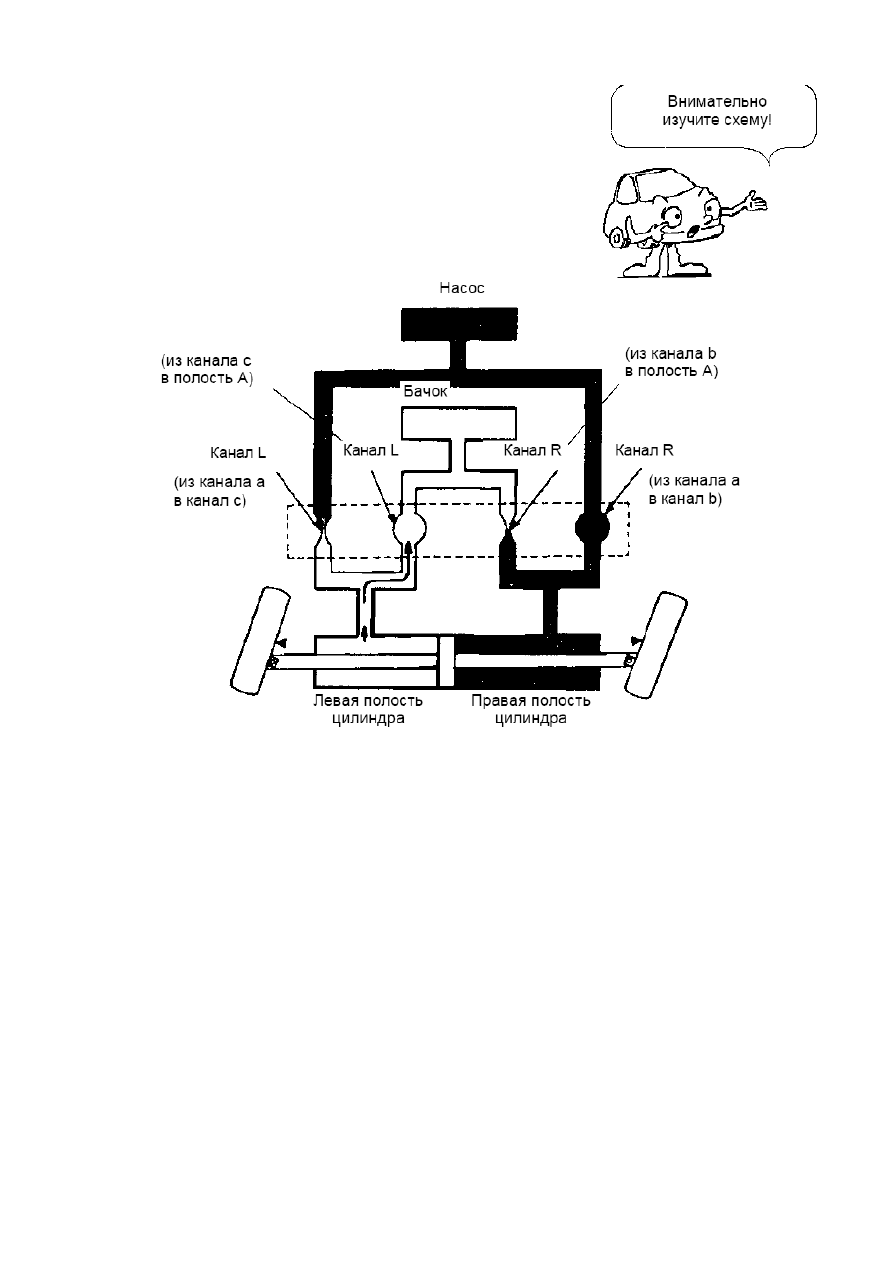

<Правый поворот>







81

Рис. 4.25.
























82
