ГЛАВА 4

РУЛЕВОЕ УПРАВЛЕНИЕ







4. РУЛЕВОЕ УПРАВЛЕНИЕ

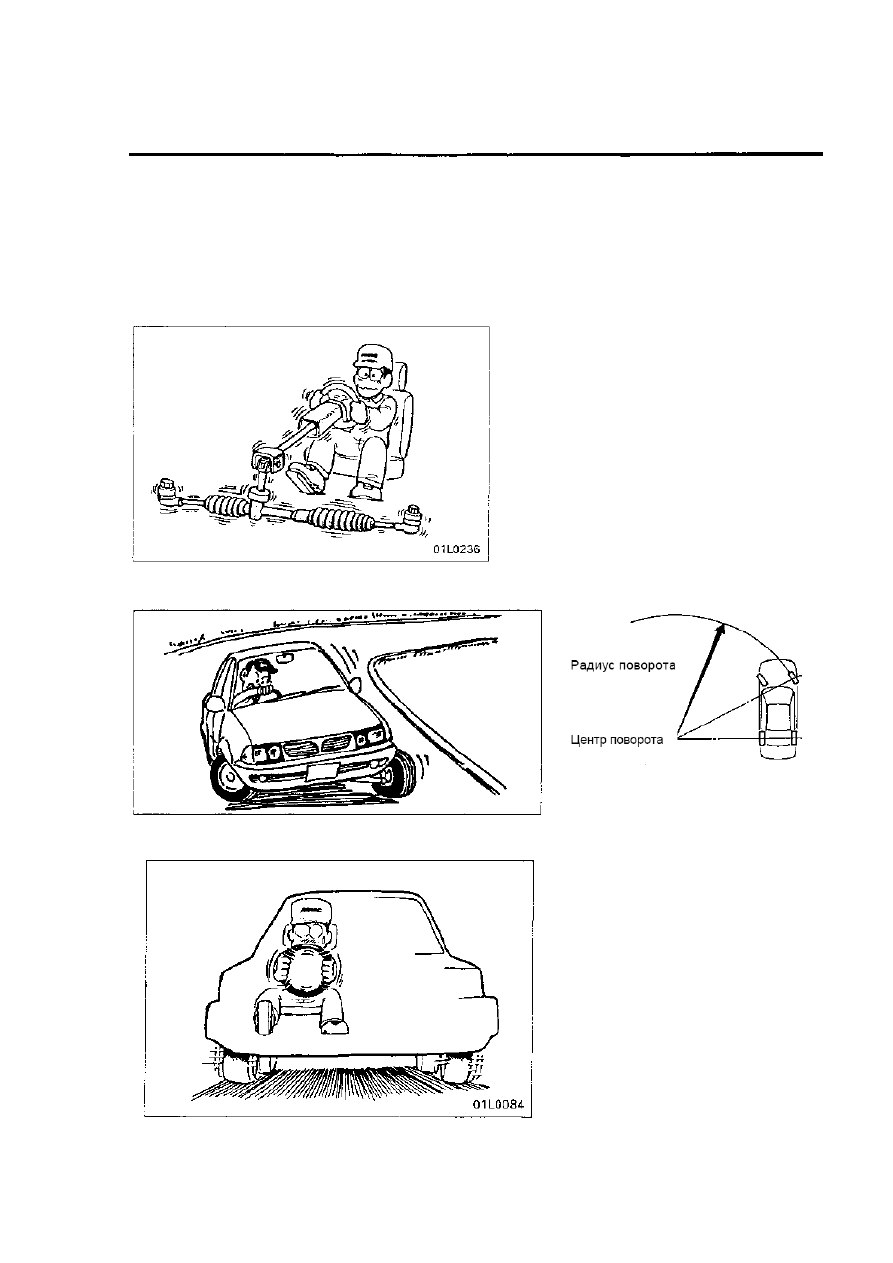

4.1. Общие сведения


Система рулевого управления позволяет водителю изменять направление движения автомобиля.
Следовательно, система рулевого управления должна удовлетворять следующим требованиям:





Рис. 4.1.



1.

Простота

изменения

направления движения

2.

Возможность

быстрого

маневрирования  при  малом
радиусе поворота







Рис. 4.2.



Рис. 4.3.



3.  Способность  поддерживать
заданное

направление

движения,

несмотря

на

неровности  дороги  и  другие
внешние условия.
4.

Удобство

и

легкость

поворота рулевого колеса





71

Рис. 4.4.






4.2. Принцип Акермана - Джантода (Ackermann - Jeantaud)

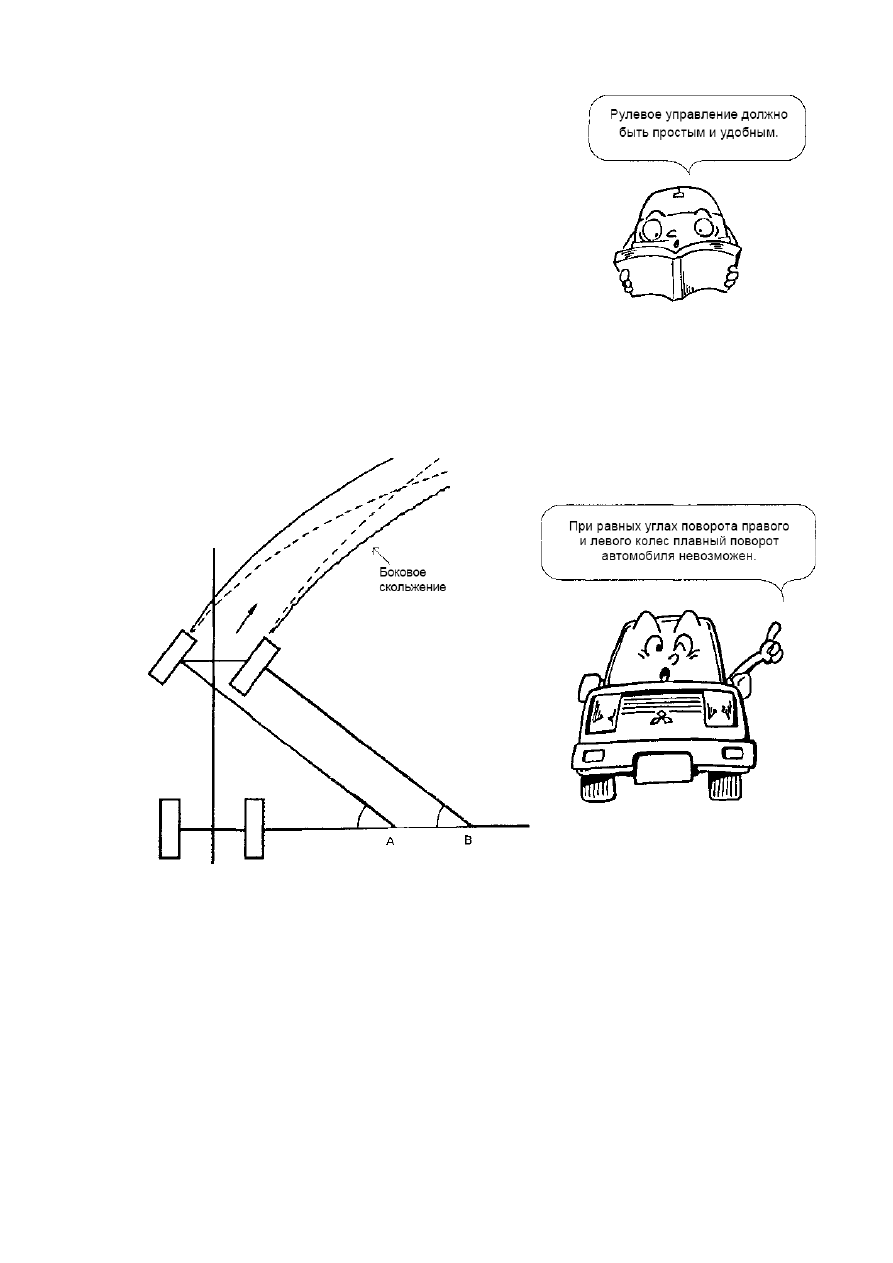

Необходимо,  чтобы  в  процессе  поворота  автомобиля  оба  управляемых  колеса
(правое  и  левое)  не  имели  бокового  скольжения  по  дорожному  покрытию.  Для
этого оба колеса должны поворачиваться относительно общего центра вращения.

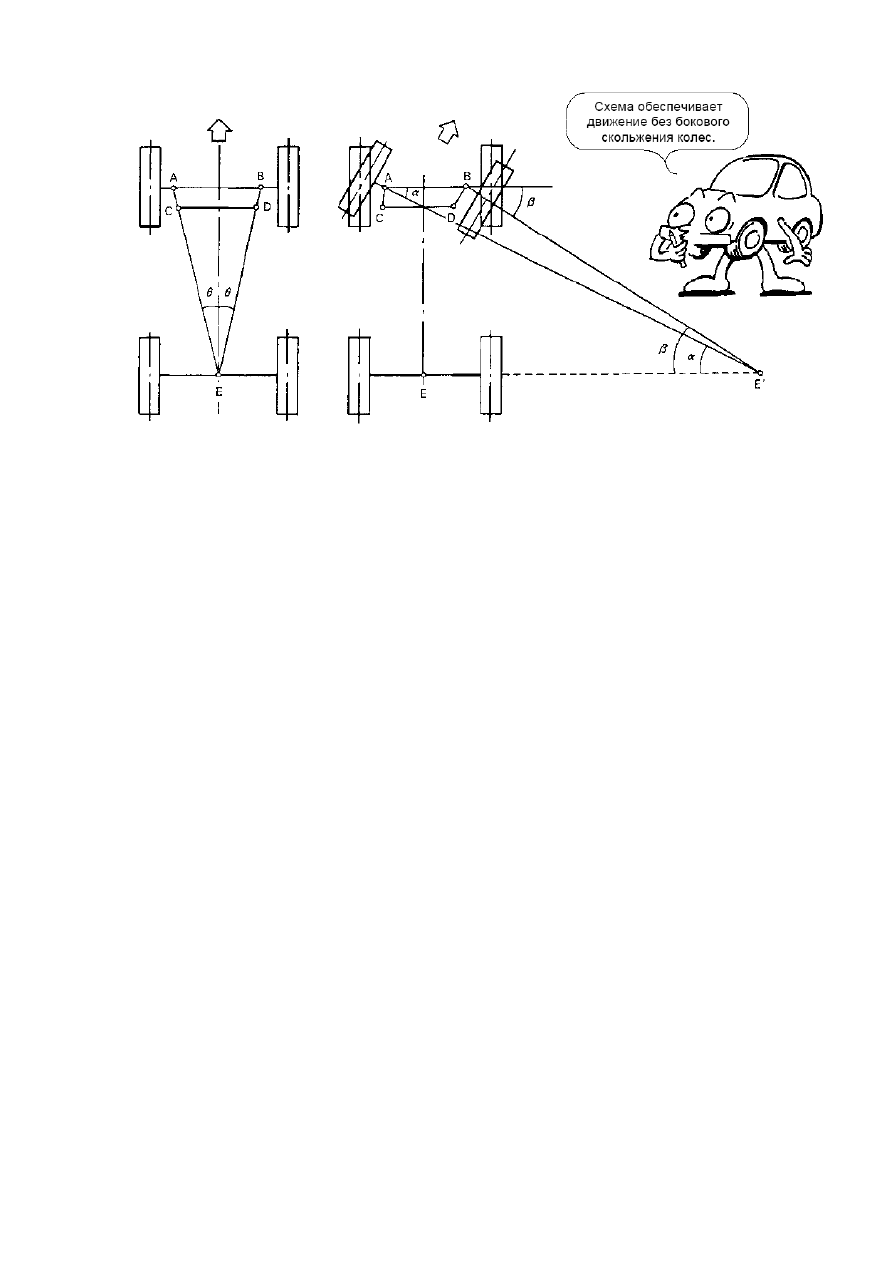

Рис. 4-5-T



Рулевой  привод,  первоначально  изобретенный  Акерманом,  впоследствии  был
усовершенствован  Джантодом.  Принцип  действия  рулевого  привода  обычно
называют  «принципом  Акермана».  Шкворни  поворотных  кулаков  обозначены
точками A и B, а шарниры поворотных рычагов – точками C и D. Следовательно,
AB – ось  переднего  моста, AC и BD – поворотные  рычаги,  а CD – поперечная
рулевая  тяга.  Трапеция  рулевого  привода  рассчитана  так,  чтобы  при  прямом
положении колес продолжения линий AC и BD пересекались в точке E, лежащей
на оси заднего моста, при равенстве углов, обозначенных буквой θ.







72

Рис. 4.6.





































73

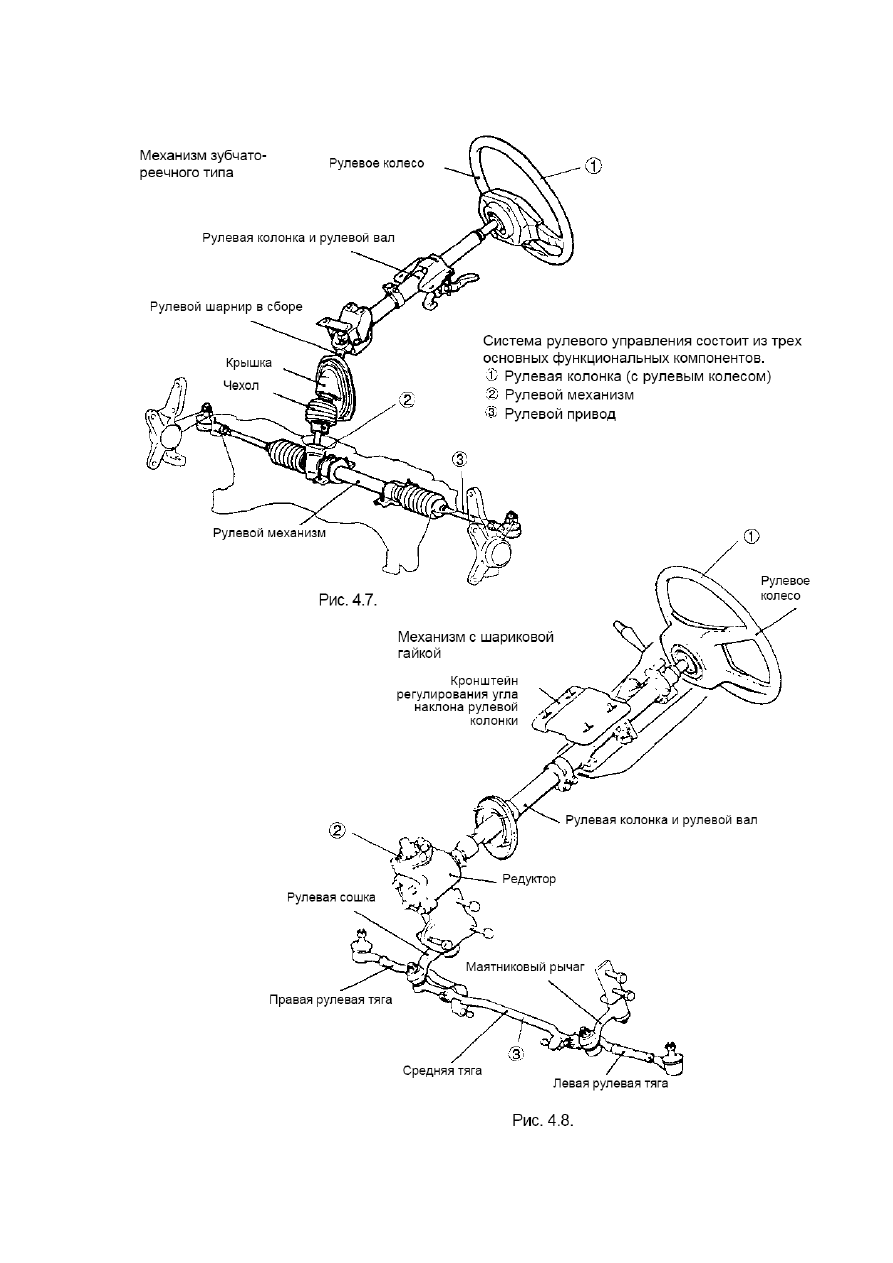

4.3. Устройство системы рулевого управления











74
