Если

автомобиль

оснащен

тормозным  усилителем,  запустите
двигатель  и  замерьте  зазор  при
работающем усилителе.



3.10. Проверка и регулировка стояночного тормоза

Число зубцов («щелчков»), соответствующее замыканию стояночного тормоза,
выбирают исходя из удобства пользования рычагом или педалью. Если число
зубцов не соответствует норме, то возникают следующие проблемы:


1. Число зубцов меньше нормы:

• Тормоз “прихватывает”.
• Возможен отказ механизма автоматического регулирования зазора.


2. Число зубцов больше нормы:

• Недостаточно эффективное действие стояночного тормоза.

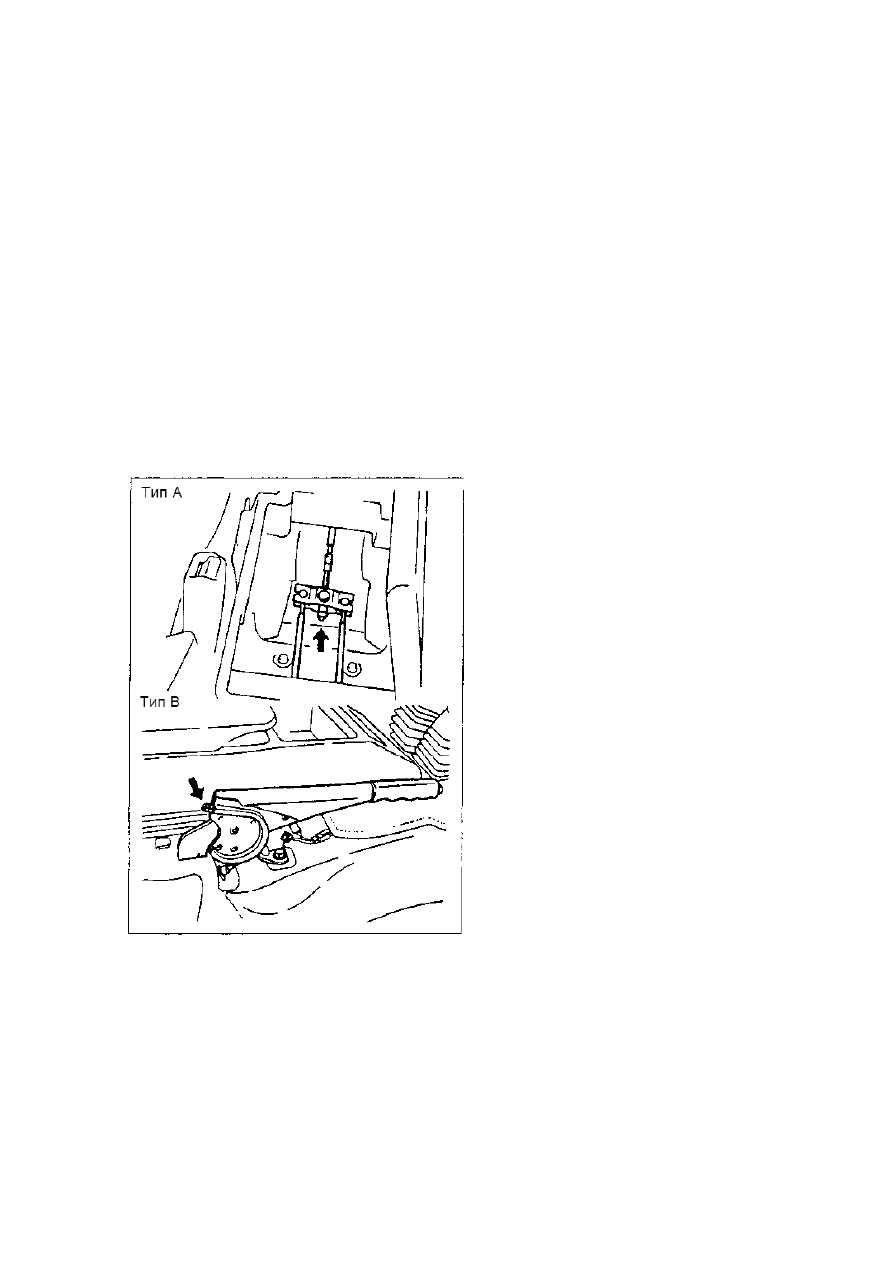

Рис. 3.61.



3.10.1. Автоматический регулятор
зазора (тормоз рычажного типа)

1. Потяните рычаг стояночного
тормоза с усилием около 20 кгс (196 Н)
и проверьте, соответствует ли норме
число зубцов.
Стандартное значение: 5 – 7
“щелчков”.

2. Если число зубцов не соответствует
норме, ослабьте регулировочную гайку
на конце троса и освободите трос.

3. Потяните рычаг стояночного
тормоза с усилием около 20 кгс (196
Н). Повторяйте процедуру до тех пор,
пока ход рычага не перестанет
изменяться.







63

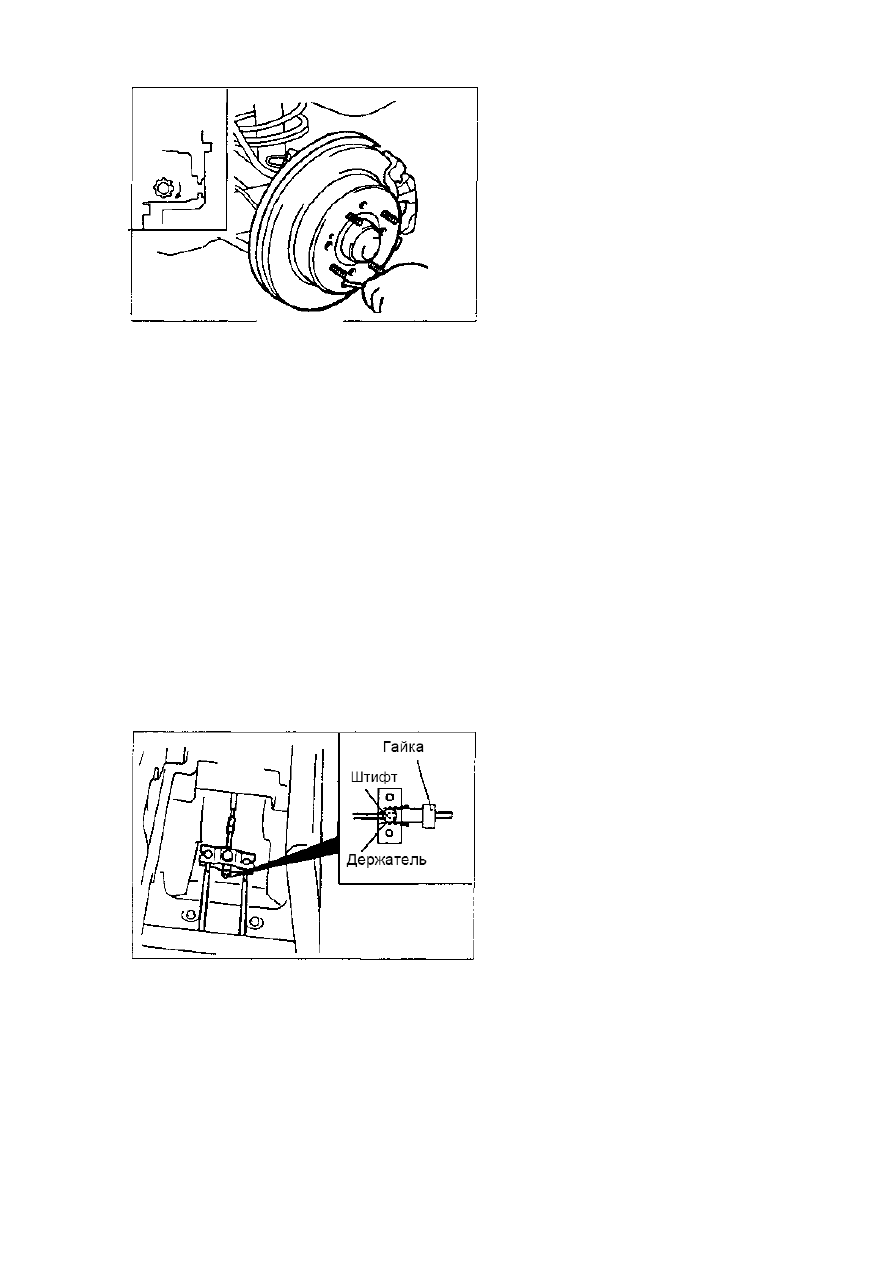

Рис. 3.62.



3.10.2. Регулирование зазора
вручную


•  Дисковый тормоз со встроенным

барабанным

механизмом

стояночного

тормоза

(педального типа)

1.  Нажмите  на  педаль  стояночного
тормоза с усилием около 20 кгс (196 Н)
и  проверьте,  соответствует  ли  норме
число зубцов.

2. Если число зубцов не соответствует
норме,

извлеките

пробку

регулировочного отверстия.

3.  Пользуясь  отверткой  с  плоским
жалом,

поверните

регулятор

в

направлении стрелки (при этом
колодка

сместится

к

барабану).

Добейтесь  такого  положения,  чтобы
ощущалось незначительное
торможение  (чтобы  колесный  диск
нельзя

было

провернуть

двумя

руками).

При

этом

прилагаемый

момент  приблизительно  равен 3 Н·м
(30 кгс·м).
Затем  поверните  регулятор  назад
(против  стрелки)  примерно  на 5
зубцов.





Рис. 3.63.



4.  Поверните  регулировочную  гайку,
чтобы  отрегулировать  ход  педали
стояночного  тормоза  до  нормативного
значения.  По  окончании  регулировки
проверьте отсутствие зазора между
регулировочной гайкой и штифтом
















64

3.11. Проверка исправности тормозного усилителя
3.11.1. Признаки неисправности тормозного усилителя


•  Плохое торможение

•  Большое усилие нажатия тормозной педали

•

Недостаточный ход педали (педаль поднята)

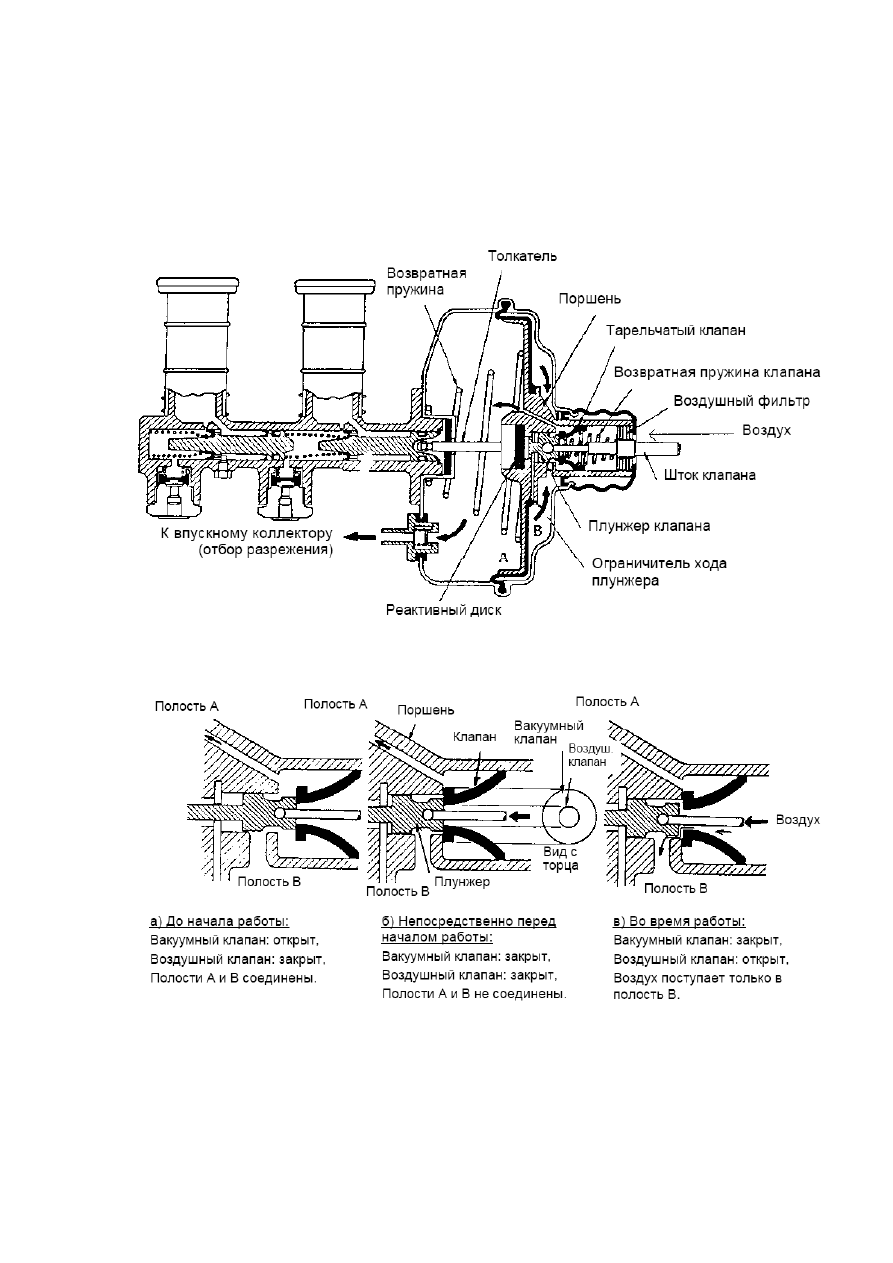

Рис. 3.64. Вакуумный тормозной усилитель

(состояние перед торможением)





Рис. 3.65. Работа клапана












65

3.11.2. Диагностическая процедура

Проверка работы тормозного усилителя

•  Для  простейшей  проверки  тормозного  усилителя  выполните  указанные

ниже  тесты.  Если  любой  из  трех  тестов  дает  неудовлетворительный
результат, то вероятна неисправность одного из следующих компонентов:



1) Тормозной усилитель
2) Обратный клапан
3) Вакуумная трубка
4) Вакуумный насос (автомобили с дизельными двигателями)

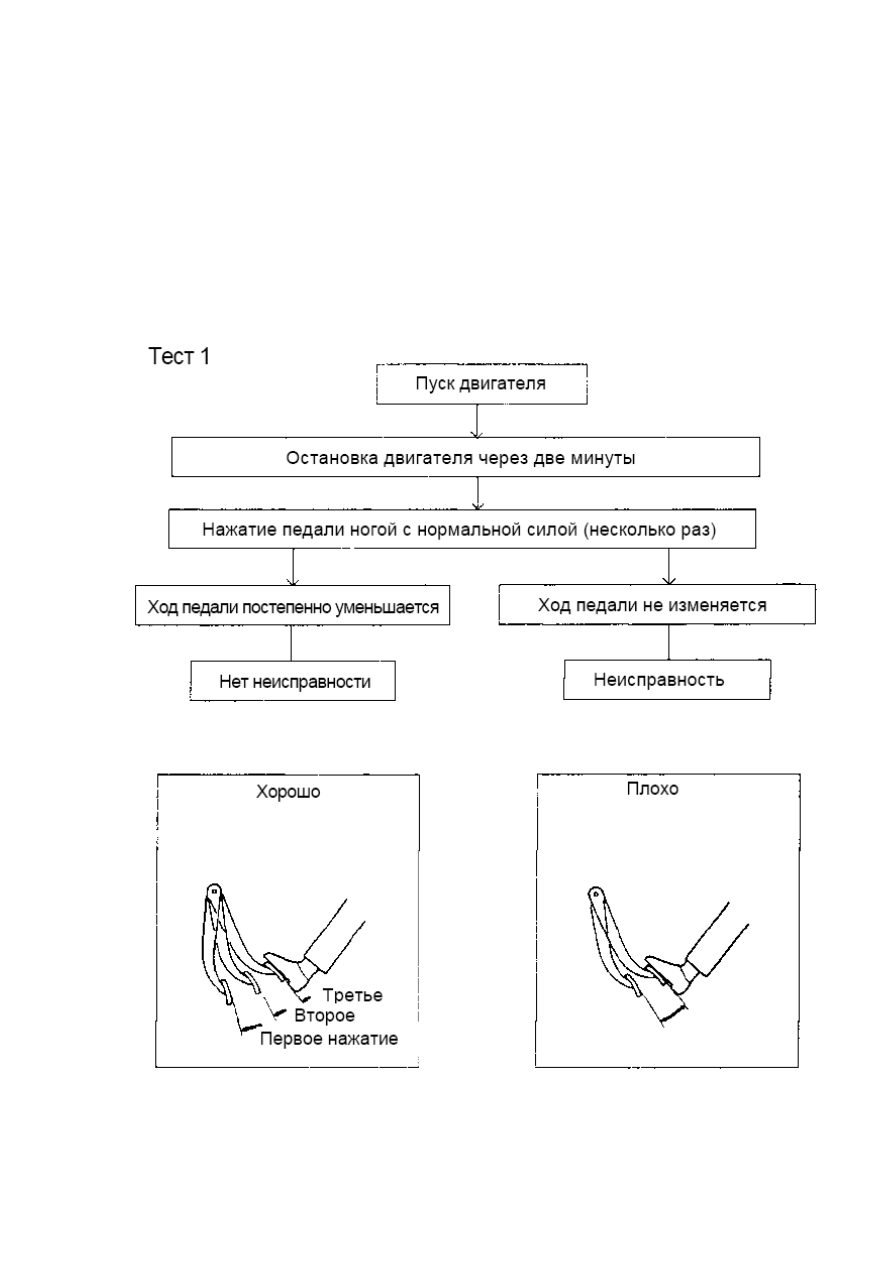

Рис. 3.66.
