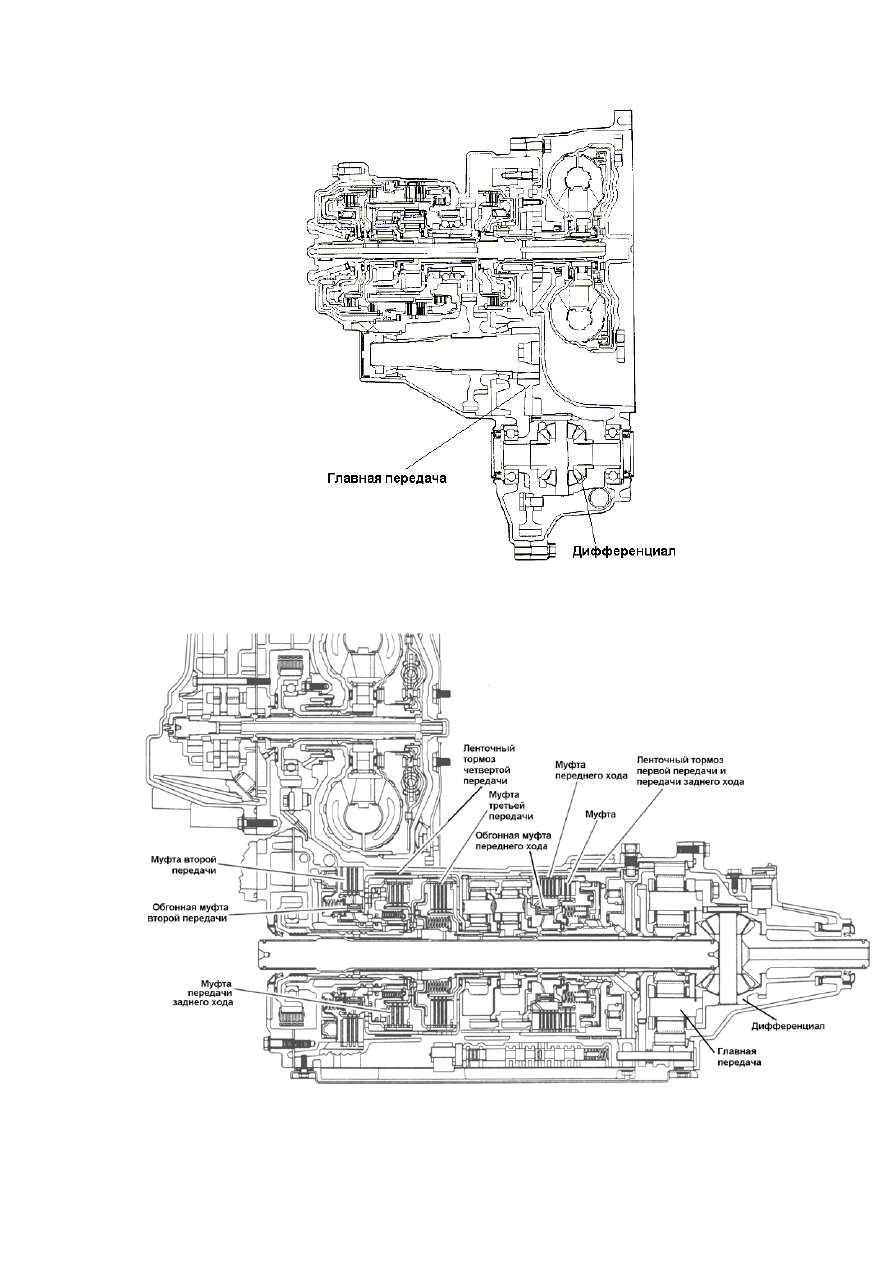

Рис.1-10



Рис.1-11



15

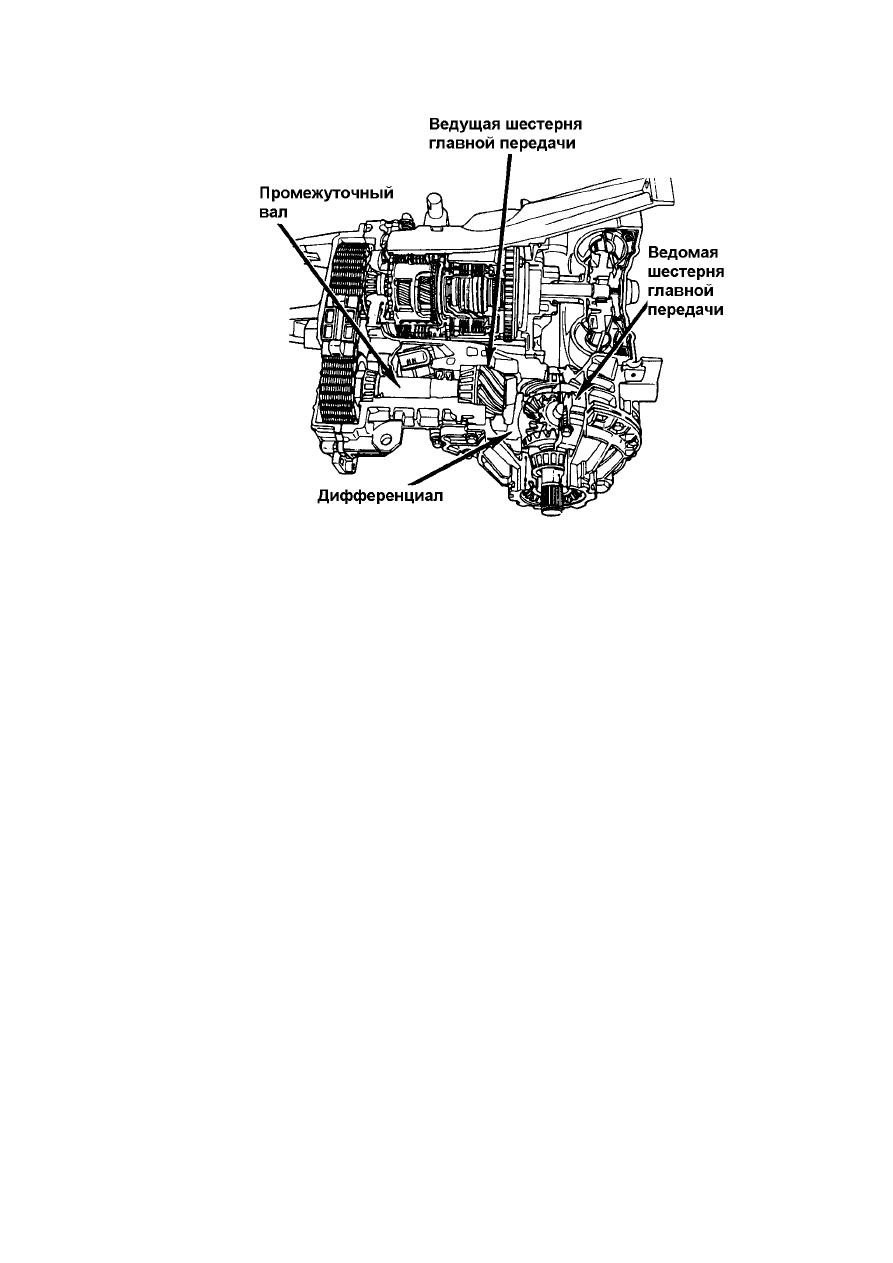

Рис.1-12





16



17

2. РАБОЧАЯ ЖИДКОСТЬ АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ (ATF)
Развитие

технологий

производства

автоматических

трансмиссий

направлено  на  уменьшение  их  габаритов.  Компании,  производящие  автомобили,
стремятся  создать  автоматические  трансмиссии,  не  требующие  замены ATF
(Automatic  Transmission  Fluid – жидкость  для  автоматических  трансмиссий)  в
процессе эксплуатации. Поэтому условия функционирования рабочей жидкости и
требования  к  ее  качеству  выходят  на  первый  план.  Основные  функции  рабочей
жидкости следующие:

•  обеспечение  передачи  крутящего  момента  от  двигателя  к  трансимисии

(в гидротрансформаторе);

•  обеспечение работы гидравлической системы управления;
•  обеспечение работы фрикционных муфт и тормозов
•  смазка  деталей  АКПП,  гидротрансформатора  и  в  некоторых

трансмиссиях, главной передачи и дифференциала;

•  осуществление  отвода  тепла  и  продуктов  износа  из  АКПП  и

гидротрансформатора

•

Требования к рабочей жидкости
Обеспечение необходимого коэффициента трения
В  автоматической  трансмиссии  применяются  работающие  в ATF

многодисковые  фрикционные  муфты,  включение  и  выключение  которых
обеспечивает  рабочая  жидкость.  Отсутствие  абразивных  примесей  в  рабочей
жидкости способствует увеличению срока межремонтной эксплуатации пластин и
дисков  фрикционов  автоматической  трансмиссии.  Необходимо,  чтобы  рабочая
жидкость

обладала

достаточными

смазывающими

свойствами.

Также,

необходимо  сбалансированность  статического  и  динамического  коэффициента
трения,  обеспечиваемого  рабочей  жидкостью.  Например,  низкие  значения
динамического  коэффициента  трения  приводят  к  дополнительной  пробуксовке
фрикционов,  увеличивая  время  их  включения.  Большие  значения  статического
коэффициента  трения  вызывают  резкое  увеличение  передаваемого  момента  на
заключительном этапе включения фрикциона, что приводит к появлениям рывков.
Рывки при переключении вызывают негативные ощущения у водителя.


Жидкость не должна быть склонна к образованию пузырьков
Образование  пузырьков  в  рабочей  жидкости  приводит  к  снижению

давления, создаваемого циркуляционным насосом. При этом в целом ухудшается
работа гидравлической системы автоматической трансмиссии. Рабочая жидкость,
имеющая большую вязкость, в большей мере склонна к образованию пузырьков.



18

Для  снижения  интенсивности  образования  пузырьков  в  автоматических
трансмиссиях применяют жидкости с относительно небольшой вязкостью.


Жидкость должна обладать хорошей текучестью при низких температурах
Если  вязкость  рабочей  жидкости  при  низких  температурах  велика,  работа

гидравлической  системы  автоматической  трансмиссии  ухудшается.  Снижение
производительности  циркуляционного  насоса  приводит  к  снижению  рабочего
давления.  Это,  в  свою  очередь,  может  привести  к  пробуксовке  фрикционов,  их
перегреву, и выходу из строя.


Жидкость  должна  обладать  малым  коэффициентом  теплового  изменения

вязкости

Изменение  вязкости  рабочей  жидкости  должно  быть  незначительным  в

широком диапазоне температур. С одной стороны, вязкость жидкости при низких
температурах  должна  быть  невелика,  с  другой  стороны,  при  повышении
температуры  изменение  вязкости  должно  быть  незначительным.  В  противном
случае  снижение  вязкости  может  привести  к  ухудшению  смазки  деталей
трансмиссии.


 Жидкость не должна образовывать осадка
Ввиду  того,  что  рабочая  жидкость  сильно  нагревается  в  процессе  работы,

она  не  должна  образовывать  осадка.  Отложение  осадка  на  трущихся
поверхностях  многодисковых  фрикционов  может  привести  к  их  пробуксовке.
Отложение осадка в каналах гидросистемы приводит к её неправильной работе.


Жидкость  не  должна  быть  агрессивна  по  отношению  к  материалам

уплотнений

В  автоматической  трансмиссии  используется  большое  количество

различных  резиновых  и  пластиковых  уплотнений.  Отвердение  или  деформация
уплотнений  могут  привести  к  возникновению  неисправности  в  результате  утечек
ATF через повреждённые уплотнения.


Первые  стандарты  на  рабочую  жидкость  для  автоматических  трансмиссий

были  разработаны  компаниями Ford и General Motors. (Табл. 2.1)  Однако,  в
последние

годы

производители

автомобилей

стремятся

использовать

собственные уникальные рабочие жидкости взамен сертифицированным GM или
Ford.
