обеспечение  пуска  двигателя  и  остановки  автомобиля  с

работающим двигателем.

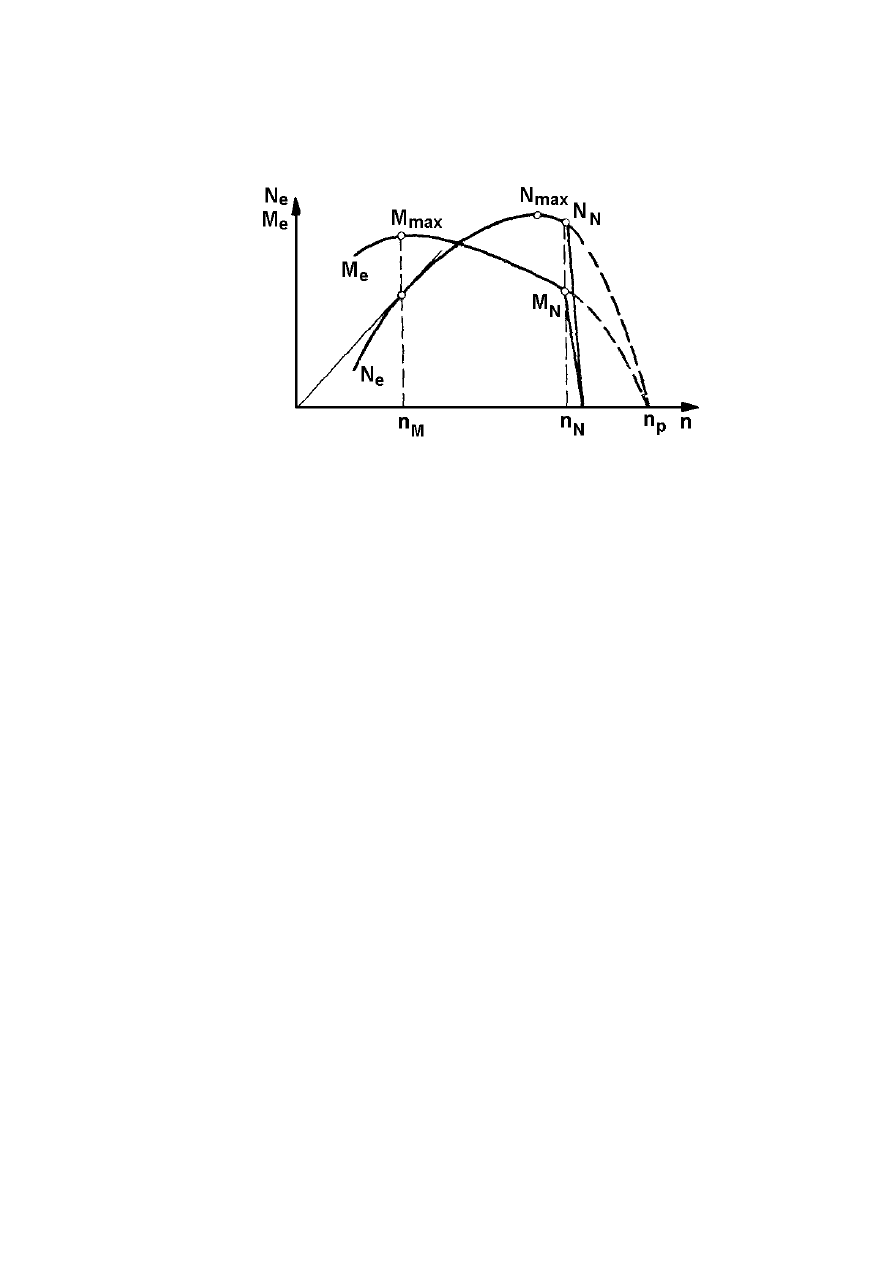

Рис.1-3


Обычно трансмиссия с автоматической коробкой передач включает в себя:

гидротрансформатор,  коробку  передач,  ШРУСы  (шарниры  равных  угловых
скоростей) или карданную передачу, главную передачу, дифференциал, полуоси.

Расположение  агрегатов  трансмиссии  в  автомобиле  во  многом

определяется тем, к каким колесам осуществляется подвод мощности двигателя.
В  настоящее  время  используются  три  схемы  подвода  мощности  к  ведущим
колесам автомобиля:

•

подвод  мощности  к  передним  колесам  (переднеприводные

автомобили);  в  этом  случае  все  агрегаты  трансмиссии  компонуются  в
едином картере, который жёстко крепится к двигателю (рис.1-4); в практике
проектирования

таких

автомобилей

встречаются

два

варианта

расположения двигателя и трансмиссии (моторно-трансмиссионного блока)
по отношению к продольной оси автомобиля: продольное и поперечное.

•

подвод  мощности  к  задним  колесам  (заднеприводные

автомобили);  в  этом  случае,  как  правило,  гидротрансформатор  и  коробка
передач  расположены  в  передней  части  автомобиля  и  жёстко  крепятся  к
картеру  двигателя;  с  другими  агрегатами  трансмиссии,  находящимися  в
заднем мосту, они соединяются с помощью карданного вала (рис.1-5);

•

подвод  мощности  ко  всем  колесам  (полноприводные

автомобили);

в

этом

случае

в

состав

трансмиссии

вводится

дополнительный агрегат – раздаточная коробка (рис.1-6).



7

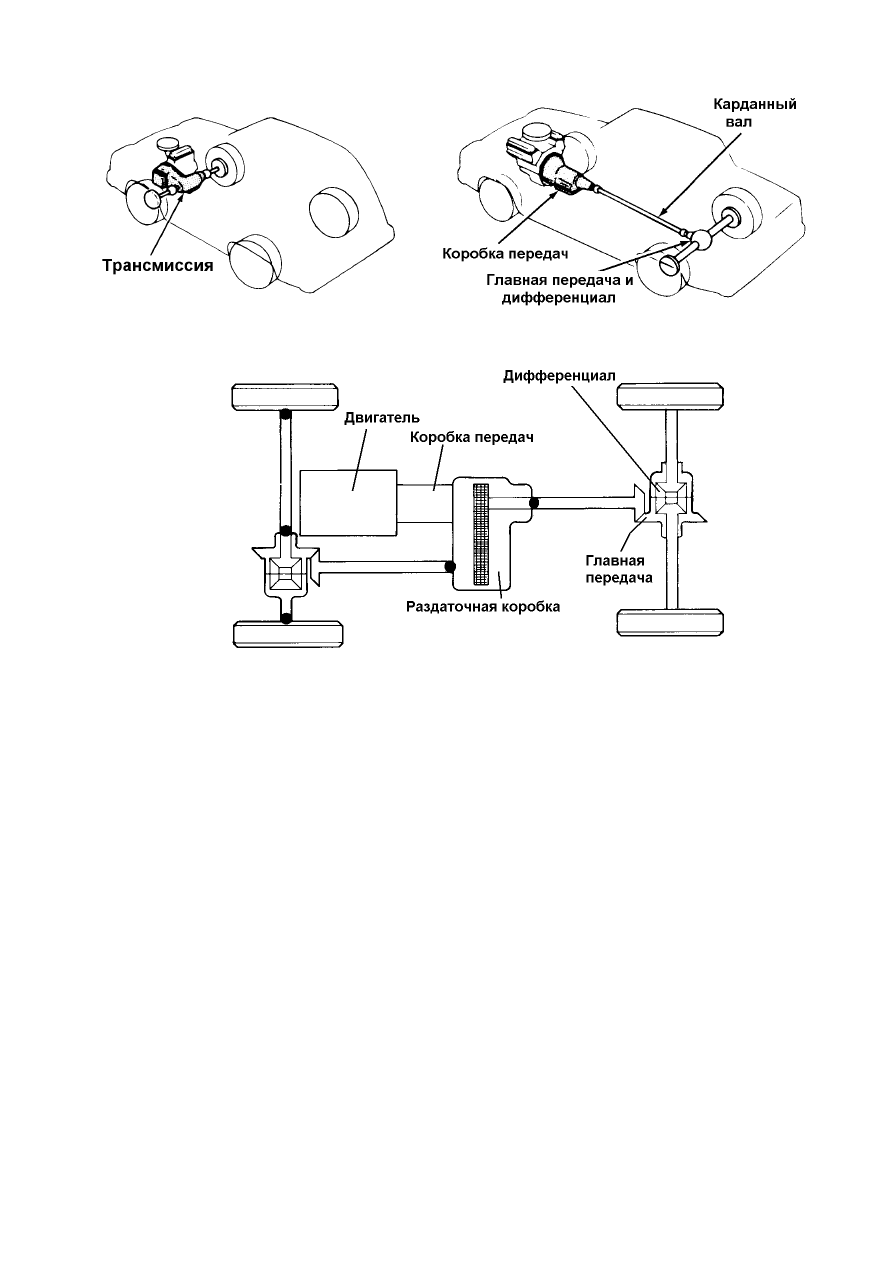

Рис.1-4

Рис.1-5





Рис.1-6





8



9

1.2. ГИДРОДИНАМИЧЕСКАЯ ПЕРЕДАЧА
Гидродинамические  передачи,  используемые  в  транспортных  машинах,

разделяются на гидромуфты и гидротрансформаторы.

Основное  различие  между  гидромуфтой  и  гидротрансформатором  состоит

в том, что первая позволяет плавно изменять угловую скорость ведомого вала и
передавать  крутящий  момент  без  его  трансформации,  а  второй  при  изменении
частоты  вращения  ведомого  вала  автоматически  изменяет  крутящий  момент  в
зависимости от приложенного к ведомому валу сопротивления.

Отсутствие  жёсткой  кинематической  связи  между  валом  двигателя  и

ведущими  колесами  машины  допускает  остановку  машины  без  выключения
передачи  в  коробке  передач.  Наличие  такой  связи  устраняет  вероятность  того,
что заглохнет двигатель, как по неопытности водителя, так и вследствие внезап-
ного возрастания внешнего сопротивления, при котором может произойти полная
остановка автомобиля.

Плавность

передачи

тягового

усилия

в

случае

использования

гидропередачи  повышает  проходимость  автомобиля  при  движении  по  грунтам  с
плохими сцепными свойствами.

Поскольку  гидродинамические  передачи  не  пропускают  крутильные

колебания от двигателя в трансмиссию и наоборот, то повышается надежность и
долговечность  агрегатов  моторно-трансмиссионной  установки  автомобиля.
Лопастные колеса гидропередачи (насосное, турбинное, реакторное) практически
не изнашиваются.

Гидромеханические  трансмиссии  по  сравнению  с  обычной  механической

трансмиссией  имеют  несколько  меньший  КПД.  Значительные  внутренние  потери
энергии  в  гидродинамических  передачах  вызывают  необходимость  установки
радиаторов для охлаждения ATF.

Гидротрансформатор способен повышать передаваемый от двигателя кру-

тящий  момент  в  соответствии  с  изменением  внешней  нагрузки.  Коэффициент
трансформации  может  достигать 2-3 единиц  только  в  момент  начала  движения,
затем  постепенно  снижается,  что  недостаточно  для  движения  автомобилей  в
различных  дорожных  условиях.  Поэтому  трансмиссия  автомобиля  должна
включать в себя коробку передач.



10

1.3. АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ
Коробкой  передач  называется  управляемая  часть  трансмиссии,  которая

позволяет  ступенчато  изменять  соотношение  угловых  скоростей  и  крутящего
момента  ведущего  и  ведомого  валов,  что  необходимо  для  регулирования  силы
тяги  на  ведущих  колесах  и,  соответственно,  скорости  движения  автомобиля  в
более  широких  пределах,  чем  это  позволяет  гидротрансформатор.  Кроме  того,
коробка  передач  должна  обеспечивать  движение  машины  задним  ходом,  пуск
двигателя и его работу без нагрузки (холостой ход).

Существующие  автоматические  коробки  передач  (как  механические,  так  и

автоматические)  по  конструктивным  признакам  принято  подразделять  на  две
группы:

•

коробки передач с неподвижными осями (вальные)

•

планетарные коробки передач.

Вальные  коробки  передач  используются,  как  правило,  на  автомобилях  с

механическим приводом управления.

Автоматическая  коробка  передач  представляет  собой  весьма  сложный

механизм,  в  котором  можно  выделить  три  основных  элемента:  механическую
часть, систему управления и насос.


Механическая часть
Подавляющее большинство автоматических коробок передач автомобилей

являются  планетарными.  Как  правило,  в  состав  планетарных  коробок  передач
современных автомобилей входят два или три планетарных ряда.

Планетарными называют передачи, в которых одно или несколько зубчатых

колес кроме относительного вращения вокруг своих осей имеют еще и переносное
вращение  вместе  с  осями.  По  сравнению  с  непланетарными  передачами,  в
которых оси всех зубчатых колес неподвижны, планетарные передачи благодаря
применению нескольких промежуточных звеньев (сателлитов) обеспечивают:

•

меньшую напряженность зубьев;

•

разгруженность  центральных  валов  и  подшипниковых  опор  от

радиальных усилий;

•

при правильном выборе кинематической схемы высокий КПД;

•

большее количество передач при меньших габаритах.

Применение  планетарных  коробок  передач  на  автомобилях  позволяет

сократить  время,  затрачиваемое  на  переключение  передач  и  существенно
упрощает  задачу   автоматизации   процесса   управления.

Для  управления  переключениями  в  планетарной  коробке  передач

используются  фрикционные  элементы  управления  (рис.1-7),  действие  которых
основано  на  использовании  сил  трения,  возникающих  при  взаимодействии
трущихся  поверхностей.  В  зависимости  от  назначения  фрикционные  элементы
