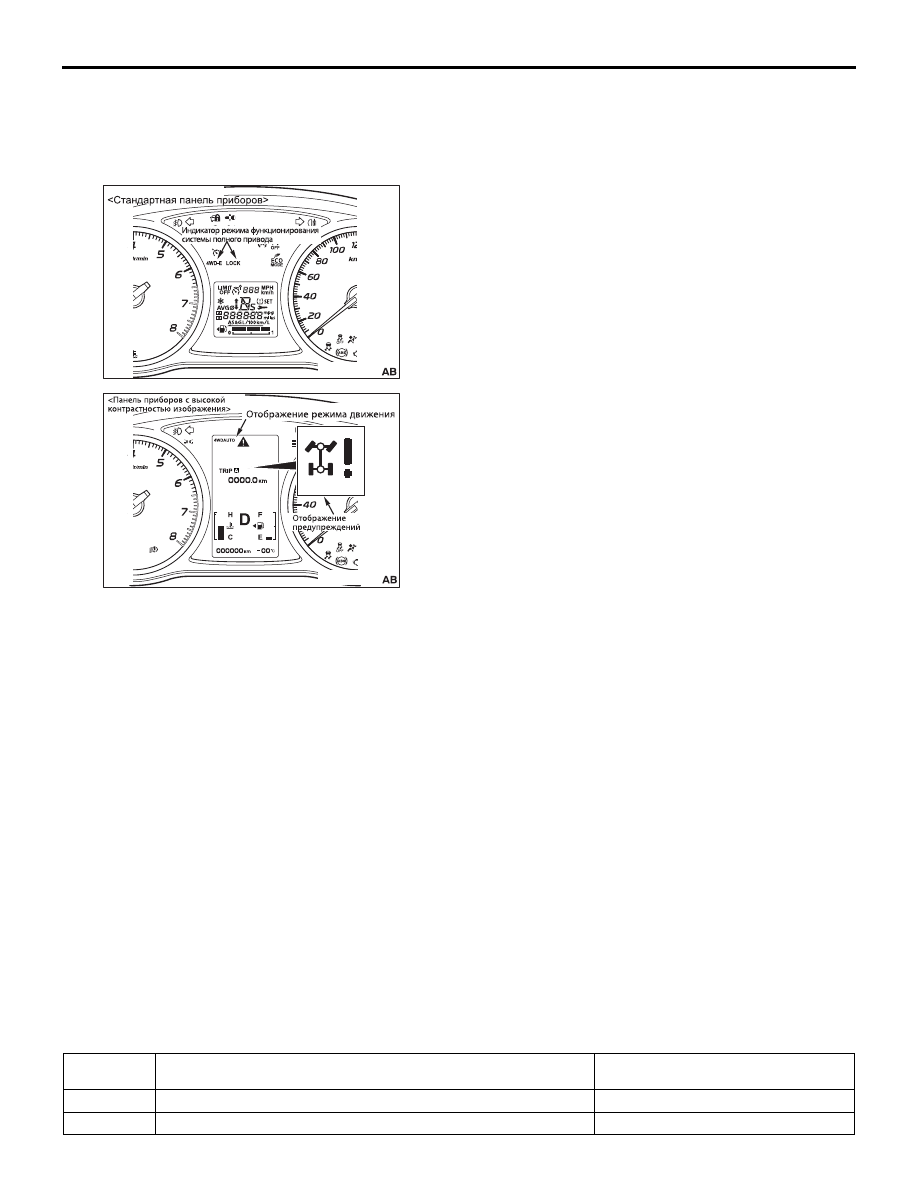

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОЛНОГО ПРИВОДА (4WD) С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

27C

-8

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ

M1274000800186

ВНИМАНИЕ

Если в процессе поиска неисправностей при отсоединенных разъемах включить зажигания, могут
появиться диагностические коды, связанные с другими системами. По завершении
диагностирования, убедитесь в том, что все системы проверены на наличие кодов неисправностей.
При появлении диагностических кодов, сотрите их все.

5

Режим управления AWC (режим управления 4WD)

Режим 1

Режим 2

Режим 3

Режим 4

6

Состояние истемы ABS

OFF (выключено) / ON (включено)

7

Указатель включения систем ABS/ASC

OFF (выключено) / ON (включено)

8

Запрос системы ASC на уменьшение момента

OFF (выключено) / ON (включено)

9

Ожидаемая скорость автомобиля

км/ч

10

Выключатель стопсигналов

OFF (выключено) / ON (включено)

11

Выключатель контрольной лампы стояночного тормоза

OFF (выключено) / ON (включено)

12

Выключатель системы ASC

OFF (выключено) / ON (включено)

14

Датчик угла поворота рулевого колеса

град

15

Положение педали акселератора

%

16

Датчик оборотов переднего левого колеса

км/ч

17

Датчик оборотов переднего правого колеса

км/ч

18

Датчик оборотов заднего левого колеса

км/ч

19

Датчик оборотов заднего правого колеса

км/ч

20

Момент центральной муфты

Нм

21

Датчик бокового увода

град/с

22

Датчик поперечного ускорения

м/с

2

23

Датчик продольного ускорения

м/с

2

24

Температура рабочей жидкости в раздаточной коробке

°C

26

Температура центральной муфты

°C

28

Температура фрикциона центральной муфты

°C

29

Давление в главном цилиндре

МПа

33

Информация об оборудовании системы ASC

Присутствует/отсутствует

34

Расположение органов управления

Левое/правое

Объект №

Пункт

Единицы измерения/



отображение на дисплее

Диагностический код №

Предмет диагностики

Страница,
содержащая
справочную
информацию

C100A

Цепь датчика оборотов переднего левого колеса

C.27C10

C1011

Сигнал датчика оборотов переднего левого колеса

C.27C11

C1014

Функционирование датчика оборотов переднего левого колеса

C.27C11

C1015

Цепь датчика оборотов переднего правого колеса

C.27C10

C101C

Сигнал датчика оборотов переднего правого колеса

C.27C11

C101F

Функционирование датчика оборотов переднего правого колеса

C.27C11

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОЛНОГО ПРИВОДА (4WD) С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

27C

-9

C1020

Цепь датчика оборотов заднего левого колеса

C.27C10

C1027

Сигнал датчика оборотов заднего левого колеса

C.27C11

C102A

Функционирование датчика оборотов заднего левого колеса

C.27C11

C102B

Цепь датчика оборотов заднего правого колеса

C.27C10

C1032

Сигнал датчика оборотов заднего правого колеса

C.27C11

C1035

Функционирование датчика оборотов заднего правого колеса

C.27C11

C1078

Обороты колес

C.27C12

C1219

Сигнал датчика поворота рулевого колеса <ASC>

C.27C13

C121A

Инициализация датчика поворота рулевого колеса <ASC>

C.27C14

C123C

Неисправность системы датчиков <ASC>

C.27C15

C1242

Постоянный сигнал датчика ускорения G

C.27C17

C1610

Реле питания исполнительного механизма включения режима 4WD

C.27C18

C1613

Заедание переключателя режима 4WD

C.27C18

C1614

Заедание выключателя (датчика включения) стояночного тормоза во
включенном положении

C.27C19

C1616

Постоянный сигнал процесса запуска двигателя

C.27C20

C1621

Защита исполнительного механизма включения режима 4WD

C.27C21

C1624

Внутренняя ошибка блока 4WDECU

C.27C22

C1626

Сбой напряжения питания системы 4WD

C.27C22

C1628

Сбой тока питания системы 4WD

C.27C23

C1629

Превышение времени отклика блока ASC <ASC>

C.27C24

C1630

Задержка отклика датчика поворота рулевого колеса <ASC>

C.27C24

C1631

Превышение времени отклика блока ETACS

C.27C25

C1632

Превышение времени отклика системы двигателя

C.27C26

C1633

Превышение времени отклика системы управления трансмиссией

C.27C26

C1707

Незарегистрированный код

C.27C27

C2100

Низкое напряжение питания

C.27C28

C2101

Повышенное напряжение питания

C.27C29

C2205

Внутренняя ошибка датчика поворота рулевого колеса <ASC>

C.27C30

U0100

Превышение времени отклика двигателя по шине CAN

C.27C31

U0101

Превышение времени отклика системы управления трансмиссией по
шине CAN

C.27C32

U0121

Превышение времени отклика систем ABS/ASC по шине CAN

C.27C32

U0126

Задержка отклика датчика поворота рулевого колеса по шине CAN
<ASC>

C.27C33

U0141

Превышение времени отклика блока ETACS по шине CAN

C.27C34

U0401

Сообщение от системы управления двигателем по шине CAN

C.27C35

U0428

Сообщение датчика поворота рулевого колеса по шине CAN

C.27C35

U0431

Сообщение от системы ETACS по шине CAN

C.27C36

U1073

Шина отключена

C.27C37

Диагностический код №

Предмет диагностики

Страница,
содержащая
справочную
информацию

ПОИСК НЕИСПРАВНОСТЕЙ

СИСТЕМА ПОЛНОГО ПРИВОДА (4WD) С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ

27C

-10

ПРОЦЕДУРА ПОИСКА
НЕИСПРАВНОСТИ ПО КОДУ

Код № C100A

<FL>, C1015 <FR>, C1020 <RL>, C102B <RR>: Цепь колесного датчика скорости

автомобиля

ВНИМАНИЕ

• Если имеется проблема с шинами CAN, то

может быть записан ошибочный код
неисправности. Перед проведением данной
диагностической операции нужно выполнить
диагностику шин CAN.

• При замене электронного блока управления,

убедитесь в исправности линей связи шины
CAN.

ПРИНЦИП ДЕЙСТВИЯ

Блок управления 4WDECU получает информацию об
оборотах колес от блока управления ABS/ASCECU
по шине CAN.

УСЛОВИЯ ПОЯВЛЕНИЯ
ДИАГНОСТИЧЕСКОГО КОДА

Данный диагностический код появляется в
следующих ситуациях:

• Не получена информация об оборотах одного или

нескольки колес

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность датчика оборотов колеса

• Повреждение жгутов проводов или разъемов

• Неисправность магнитного преобразователя

колесного датчика

• Неисправность блока управления ABS/ASCECU

• Неисправность электронного блока управления

4WDECU

ПРОЦЕДУРА ДИАГНОСТИКИ

ШАГ 1. Проверка шины CAN при помощи
диагностического прибора M.U.T.

Q: В норме ли результаты проверки?

ДА :  Переходите к шагу 3.
НЕТ : Выполните ремонт шины CAN (Обратитесь к

ГЛАВЕ 54C

− Поиск неисправностей ). После

восстановления работоспособности шины
CAN переходите к шагу 2.

ШАГ 2. Проверьте, не появился ли вновь
диагностический код.

Q: Возникли ли коды, относящиеся к датчикам

оборотов колес (№C100A

<переднее левое>,

C1015

<переднее правое>, C1020 <заднее

левое

> или C102B <заднее правое>)?

ДА :  Переходите к шагу 3.
НЕТ : Процедура проверки закончена.

ШАГ 3. Диагностический прибор M.U.T.

− Поиск неисправностей )

<Автомобили, оборудованные системой ABS> или
код, относящийся к системе ASC (Обратитесь к
ГЛАВЕ 35C

− Поиск неисправностей  ) <Автомобили,

оборудованные системой ASC>.

Q: Появились ли диагностические коды?

ДА :  Проведите поиск соответствующих

неисправностей.

НЕТ : Переходите к шагу 4.

ШАГ 4. Лист данных диагностического прибора
M.U.T.

C.27C46

).

• Объект №18: Датчик оборотов переднего левого

колеса

• Объект №19: Датчик оборотов переднего правого

колеса

• Объект №20: Датчик оборотов заднего левого

колеса

• Объект №21: Датчик оборотов заднего правого

колеса

Q: В норме ли результаты проверки?

U1195

Передача кода не завершена

C.27C37

U119A

Некорректный номер шасси

C.27C38

U1425

Сообщение от системы управления трансмиссией по шине CAN

C.27C39

U1427

Некорректные данные от датчика оборотов колеса

C.27C40

U1428

Сообщение от системы датчиков CAN

C.27C40

Диагностический код №

Предмет диагностики

Страница,
содержащая
справочную
информацию
