ГЛАВНАЯ ПЕРЕДАЧА В СБОРЕ

ЗАДНИЙ МОСТ <4WD>

27B33

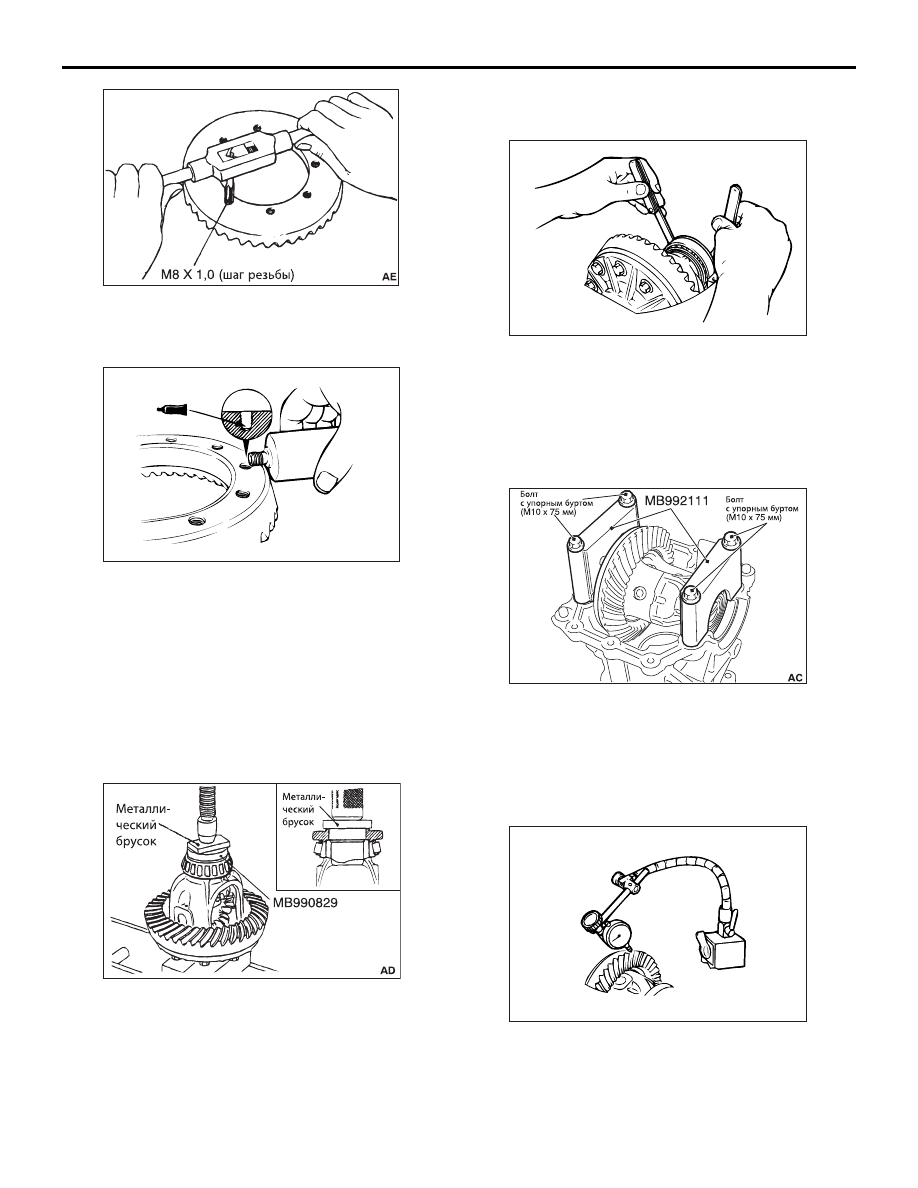

2. Воспользуйтесь метчиком для удаления

герметика из резьбовых отверстий ведомой
шестерни, затем продуйте отверстие сжатым
воздухом.

3. Нанесите рекомендованный резьбовой герметик

на отверстия ведомой шестерни.

Рекомендуемый герметик: LOCTITE  № 271

4. Совместите установочные метки на корпусе

дифференциала и ведомой шестерне главной
передачи.

Момент затяжки: 41 ± 5 Н

м

>>Н<< УСТАНОВКА ВНУТРЕННЕЙ
ОБОЙМЫ ПОДШИПНИКА ВЕДОИОЙ
ШЕСТЕРНИ ГЛАВНОЙ ПЕРЕДАЧИ

Установите специальный инструмент (MB990829)
для запрессовки внутренней обоймы подшипника
ведомой шестерни главной передачи.

>>I<< РЕГУЛИРОВКА ОСЕВОГО ЗАЗОРА
ВЕДОМОЙ ШЕСТЕРНИ ГЛАВНОЙ
ПЕРЕДАЧИ

Отрегулируйте осевой зазор ведомой шестерни
главной передачи следующим образом.

1. Установите корпус дифференциала с наружной

обоймой подшипника ведомой шестерни в картер
главной передачи.

2. Отожмите корпус дифференциала к одной из

сторон, чтобы замерить зазор между наружной
обоймой подшипника ведомой шестерни и
картером главной передачи.

3. Подберите две пары регулировочных прокладок

для подшипников ведомой шестерни. (Толщина:
1/2 измеренного зазора с добавлением 0,05 мм
для обеспечения предварительного натяга)

4. Воспользовавшись держателем подшипников

(специальный инструмент MB992111) установите
в картер главной передачи корпус дифференци
ала с подобранными регулировочными проклад
ками. Затем затяните болт с буртом (M10

× 75 мм)

установленным моментом.

Момент затяжки: 43 ± 7 Н

м

5. Измерьте осевой зазор ведомой шестерни

главной передачи в четырех или более точках.

Номинальное значение: 0,08  0,15 мм

ACX01068

AC105625AB

AC102942

AC612543

AC505868

AC612539

ГЛАВНАЯ ПЕРЕДАЧА В СБОРЕ

ЗАДНИЙ МОСТ <4WD>

27B34

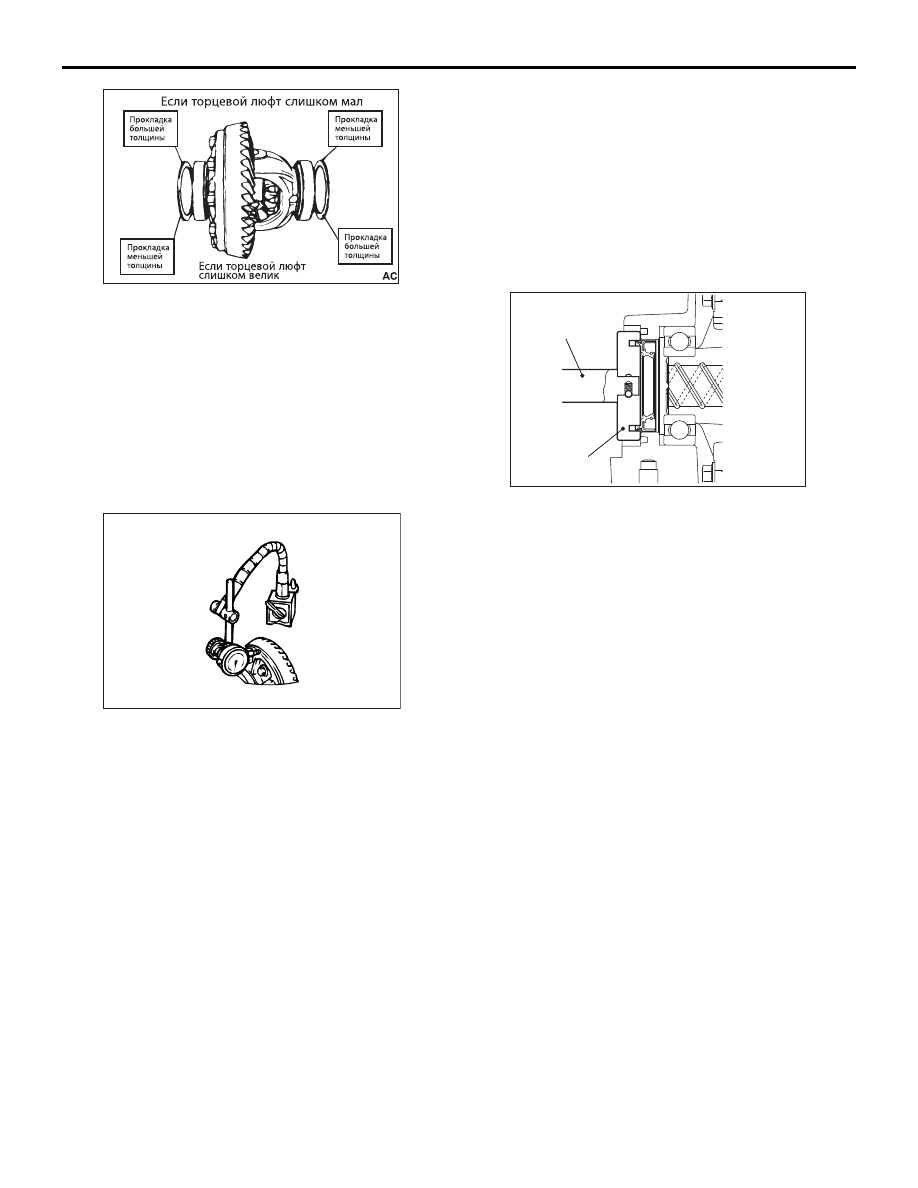

6. Если осевой зазор не соответствует

номинальному значению, то поменяйте
регулировочные прокладки подшипников
ведомой шестерни, как показано на рисунке,
чтобы привести в норму осевой зазор.

ПРИМЕЧАНИЕ:  При уменьшении толщины
прокладок с одной стороны, толщину прокладок с
другой стороны необходимо увеличить на туже
величину.

7. Проверьте пятно контакта шестерен главной

передачи и отрегулируйте его при необходимости
(обратитесь к

С.27B23

).

8. Измерьте торцевое биение ведомой шестерни.

Предельное значение: 0,05 мм

9. Если биение превышает норму, измените

положение ведомой шестерни и корпуса
дифференциала и повторите измерение биения.

10.Если отрегулировать биение не удается, то

замените корпус дифференциала или комплектно
ведомую и ведущую шестерни главной передачи.

>>J<< УСТАНОВКА УПЛОТНИТЕЛЬНОЙ
МАНЖЕТЫ

Для установки уплотнительной манжеты
применяются перечисленные ниже специальные
инструменты:

• Рукоятка (MB990938)
• Приспособление для установки уплотнительных

манжет (MB991115)

ACX01075

AC612540

AC505816

MB990938

MB991115

AB
