МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-137

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<А>> СНЯТИЕ РАЗЪЕМА МОДУЛЯ
ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА

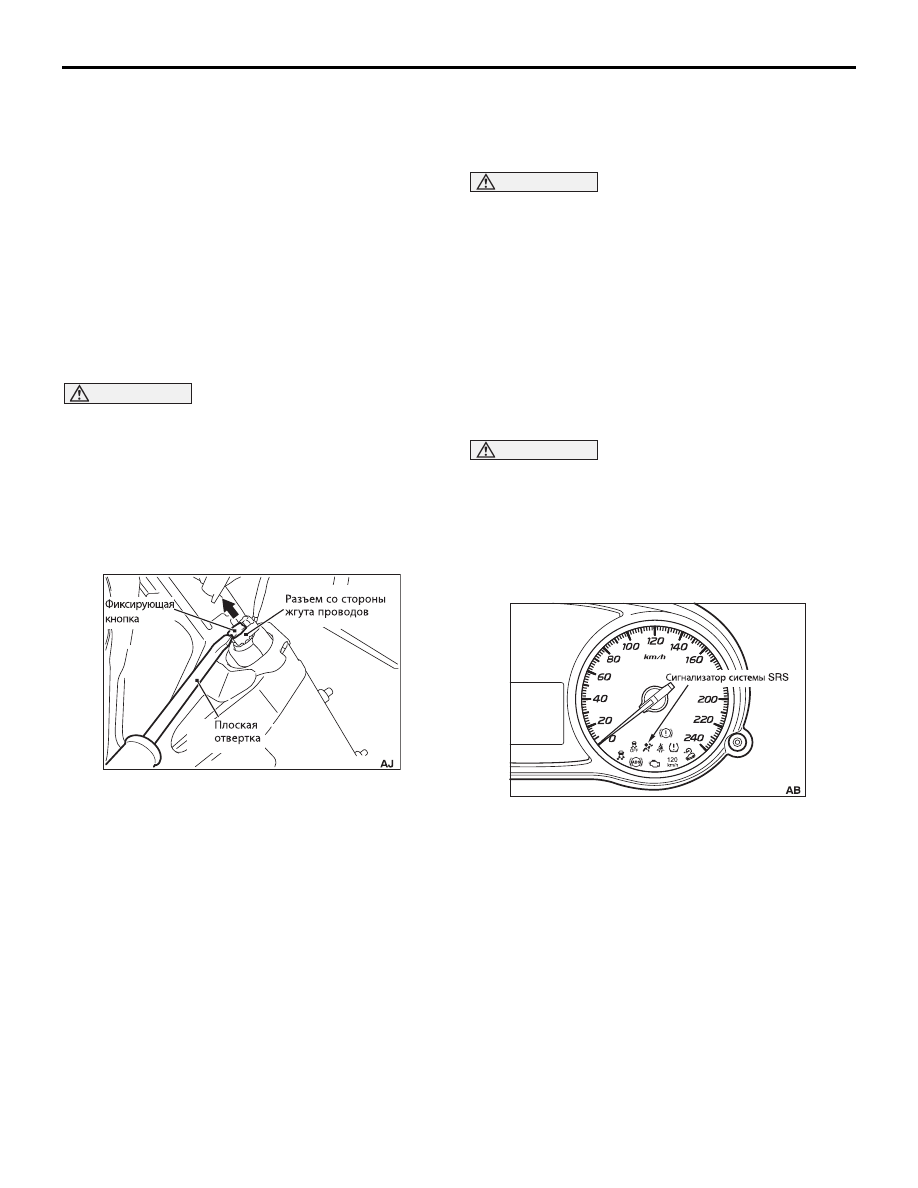

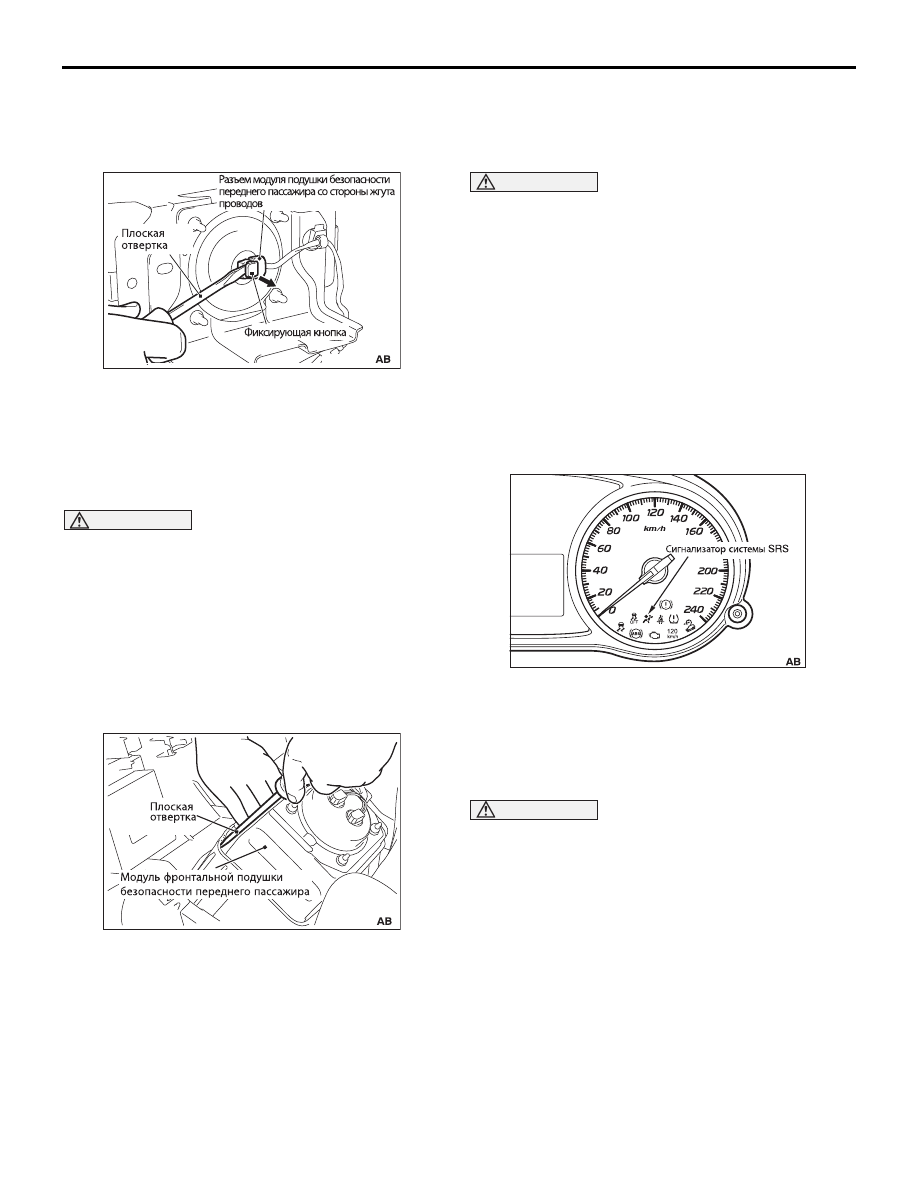

Используйте плоскую отвертку для вытягивания
фиксирующей кнопки разъема со стороны жгута
проводов и освободите фиксатор.

<<B>> СНЯТИЕ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ ПЕРЕДНЕГО
ПАССАЖИРА

ВНИМАНИЕ

• Для проверки цепи модуля подушки

безопасности запрещается использование
электрического тестера. Запрещается
разбирать модуль подушки безопасности.

• Снятый с автомобиля модуль подушки

безопасности переднего пассажира должен
быть уложен на чистое сухое место лицевой
частью вверх.

• Прежде чем утилизировать модуль подушки

безопасности при его отбраковке, следует
разрядить его пиропатрон в соответствии



со специальной процедурой (см.

C.52B152

).

Вставьте плоскую отвертку или аналогичный
инструмент в место, показанное на рисунке. После
освобождения лапок снимите модуль подушки
безопасности переднего пассажира.

ОСОБЕННОСТИ ОПЕРАЦИЙ ПО
УСТАНОВКЕ КОМПОНЕНТОВ
>>А<< ПРОВЕРКА ПЕРЕД УСТАНОВКОЙ

1. Перед установкой проверьте модуль подушки

безопасности (см.

C.52B137

).

ПРИМЕЧАНИЕ:  Даже при установке нового модуля
подушки безопасности следует проводить его про/
верку перед установкой.

2. Присоедините провод к «отрицательному» ()

выводу аккумуляторной батареи.

ВНИМАНИЕ

Перед подключением или отключением прибора
M.U.T.III следует повернуть замок зажигания в
положение LOCK (OFF).
3. Подключите прибор M.U.T.III к диагностическому

разъему (16 контактов).

4. Поверните замок зажигания в положение ON.
5. Считайте диагностический код и проверьте, что

все исправно, кроме обрыва цепи модуля
подушки безопасности.

6. Поверните замок зажигания в положение LOCK

(OFF).

>>B<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Подсоедините провод к «отрицательному» ()

выводу аккумуляторной батареи.

2. Поверните замок зажигания в положение ON.

3. Убедитесь, что сигнализатор системы SRS

включается на 68 секунд и после этого гаснет.

4. Если этот сигнализатор не гаснет, выполните

поиск неисправности (см.

C.52B13

).

ПРОВЕРКА

M1524047400145

ВНИМАНИЕ

• Запрещается проводить измерение сопро

тивления в модулях подушек безопасности
(пиропатрон) даже при использовании реко
мендованного тестера. Измерение сопротив
ления цепи с помощью тестера вызывает
внезапное срабатывание подушки безопас
ности изза подачи тока или заряда статичес
кого электричества, что приводит к тяжелым
травмам.

• При замене компонентов, отбракуйте старые

компоненты после срабатывания подушки
безопасности в соответствии с указанной
процедурой (см.

C.52B152

).

При обнаружении любой из перечисленных ниже
неисправностей замените модуль подушки безопас
ности новым модулем.

ACB04307

ACA00360

ACC00038

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-138

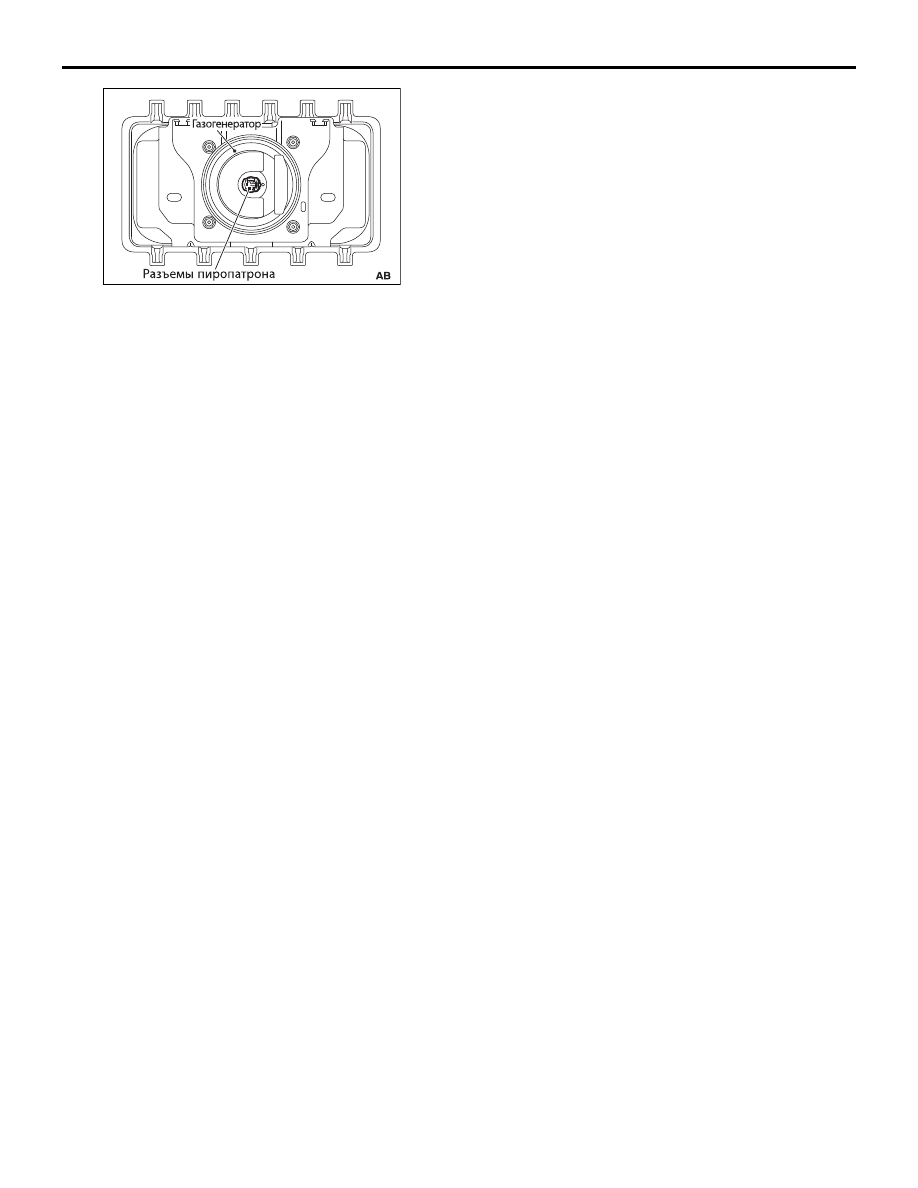

1. Проверьте, нет ли повреждения жгута проводов и

разъема и деформации контактов.

2. Проверьте отсутствие на корпусе газогенератора

вмятин, трещин или деформации.

3. Проверьте, правильно ли установлен модуль

подушки безопасности.

ACB05537

МОДУЛЬ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-139

МОДУЛЬ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ

СНЯТИЕ И УСТАНОВКА

M1524044000319

ВНИМАНИЕ

• Перед началом выполнения операций отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи и подождите не менее 60 секунд. Изолируйте зажим отсоединенного (
вывода изоляционной лентой (см. пункт 5 раздела «Предупреждения перед выполнением
операций по обслуживанию и ремонту»

C.52B7

).

• Запрещается разбирать или ремонтировать модуль подушки безопасности. При обнаружении

любой неисправости замените его новым.

• Обращайтесь с модулем подушки безопасности с осторожностью, не допуская его падения или

контакта с водой, маслом или другими жидкостями. При обнаружении вмятин, трещин или
деформации замените его новым.

• Снятый модуль подушки безопасности уложите на плоскую поверхность. Не кладите на него

никакие предметы.

• Не допускается хранить модули подушек в условиях, когда окружающая температура превышает

93ЧC.

• После срабатывания коленной подушки безопасности замените модуль коленной подушки

безопасности новым модулем.

• При работе с раскрывшимися подушками работайте в перчатках и защитных очках.
• Прежде чем утилизировать модуль подушки безопасности при его отбраковке, следует

разрядить его пиропатрон (см.

C.52B152

)

Предварительные операции перед снятием
• Поверните замок зажигания в положение LOCK

(OFF).

• Отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи.

ACB05623

МОДУЛЬ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-140

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ МОДУЛЯ КОЛЕННОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

ВНИМАНИЕ

• Для проверки цепи модуля подушки

безопасности запрещается использование
электрического тестера. Запрещается
разбирать модуль подушки безопасности.

• Снятый модуль подушки безопасности

должен храниться в чистом и сухом месте.

• Прежде чем утилизировать модуль подушки

безопасности при его отбраковке, следует
разрядить его пиропатрон в соответствии со
специальной процедурой (см.

C.52B152

).

Используйте плоскую отвертку для вытягивания
фиксирующей кнопки разъема со стороны жгута
проводов и освободите фиксатор.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>А<< ПРОВЕРКА ПЕРЕД УСТАНОВКОЙ

1. Перед установкой проверьте модуль подушки

безопасности (см.

C.52B146

).

ПРИМЕЧАНИЕ: Даже при установке нового модуля
подушки безопасности следует проводить его
проверку перед установкой.

2. Присоедините провод к «отрицательному» ()

выводу аккумуляторной батареи.

ВНИМАНИЕ

Перед подключением или отключением прибора
M.U.T.III следует повернуть замок зажигания в
положение LOCK (OFF).
3. Подключите прибор M.U.T.III к диагностическому

разъему (16 контактов).

4. Поверните замок зажигания в положение ON.
5. Считайте диагностический код и проверьте, что

все исправно, кроме обрыва цепи модуля
подушки безопасности.

6. Поверните замок зажигания в положение LOCK

(OFF).

>>B<< УСТАНОВКА МОДУЛЯ КОЛЕННОЙ
ПОДУШКИ БЕЗОПАСНОСТИ

ВНИМАНИЕ

• Перед установкой убедитесь в том, что

коленная подушка безопасности не
перекручена.

• Тщательно подключите разъем к

газогенератору.

>> С<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Поверните замок зажигания в положение ON.

2. Убедитесь, что сигнализатор системы SRS

включается на 68 секунд и после этого гаснет.

3. Если этот сигнализатор не гаснет, выполните

поиск неисправности (см.

C.52B13

).

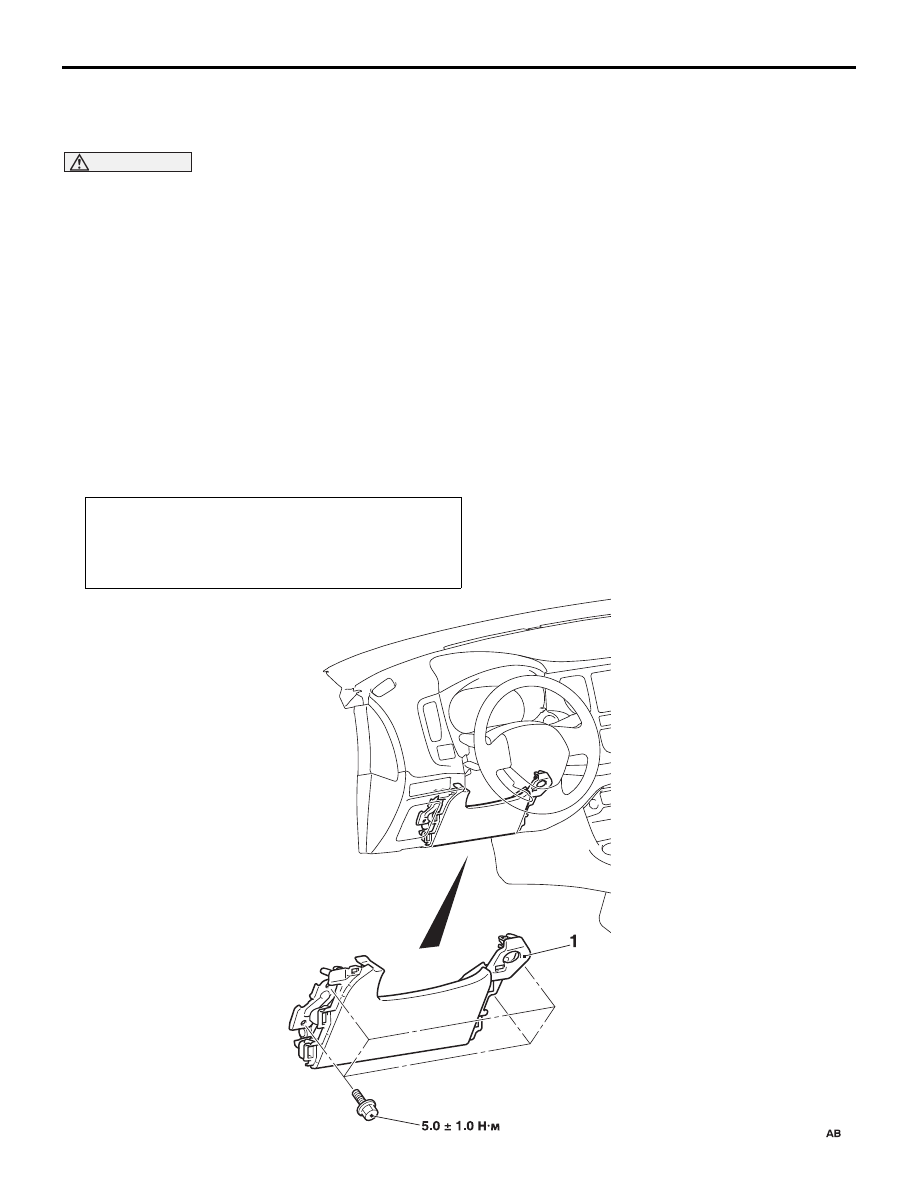

Последовательность демонтажа



Боковая нижняя левая панель, средняя
нижняя панель (см. ГЛАВУ 52A,
Передняя панель в сборе ).

<<A>>

1.

Коленная подушка безопасности

Последовательность установки



>>A<<

Операции, выполняемые перед
установкой

>>B<<

1.

Коленная подушка безопасности

Боковая нижняя левая панель, средняя
нижняя панель (см. ГЛАВУ 52A,
Передняя панель в сборе ).

>>C<<

Операции, выполняемые после
установки

AC609126

ACC00038
