БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ SRS

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-129

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ SRS

СНЯТИЕ И УСТАНОВКА

M1524002101911

ВНИМАНИЕ

• Перед началом выполнения операций отсоедините провод от «отрицательного» () вывода аккуму

ляторной батареи и подождите не менее 60 секунд. Изолируйте зажим отсоединенного () вывода
изоляционной лентой (см. пункт 5 раздела «Предупреждения перед выполнением операций по
обслуживанию и ремонту»

C.52B7

).

• Разборка и ремонт блока управления системой SRS не допускается. При повреждении замените

его новым блоком управления системой SRS.

• Не допускается установка блока управления системой SRS, который подвергся удару или сильной

вибрации. Если на блоке управления системой SRS обнаружены вмятины, трещины, деформация
или ржавчина, замените его новым блоком.

• Если произошло срабатывание подушек безопасности, то блок управления системой SRS следует

заменить новым.

• При замене блока управления системой SRS следует провести запись и кодирование номера

шасси. Выполните кодирование, если блок управления системой SRS записывает диагностический
код №U1195 (кодировние не завершено). Обратитесь к «Руководству по эксплуатации прибора
M.U.T.III» и выполните кодирование.

Предварительные операции перед снятием
• Поверните замок зажигания в положение LOCK (OFF).

•

Отсоедините провод от «отрицательного» () вывода
аккумуляторной батареи.

ACB05614

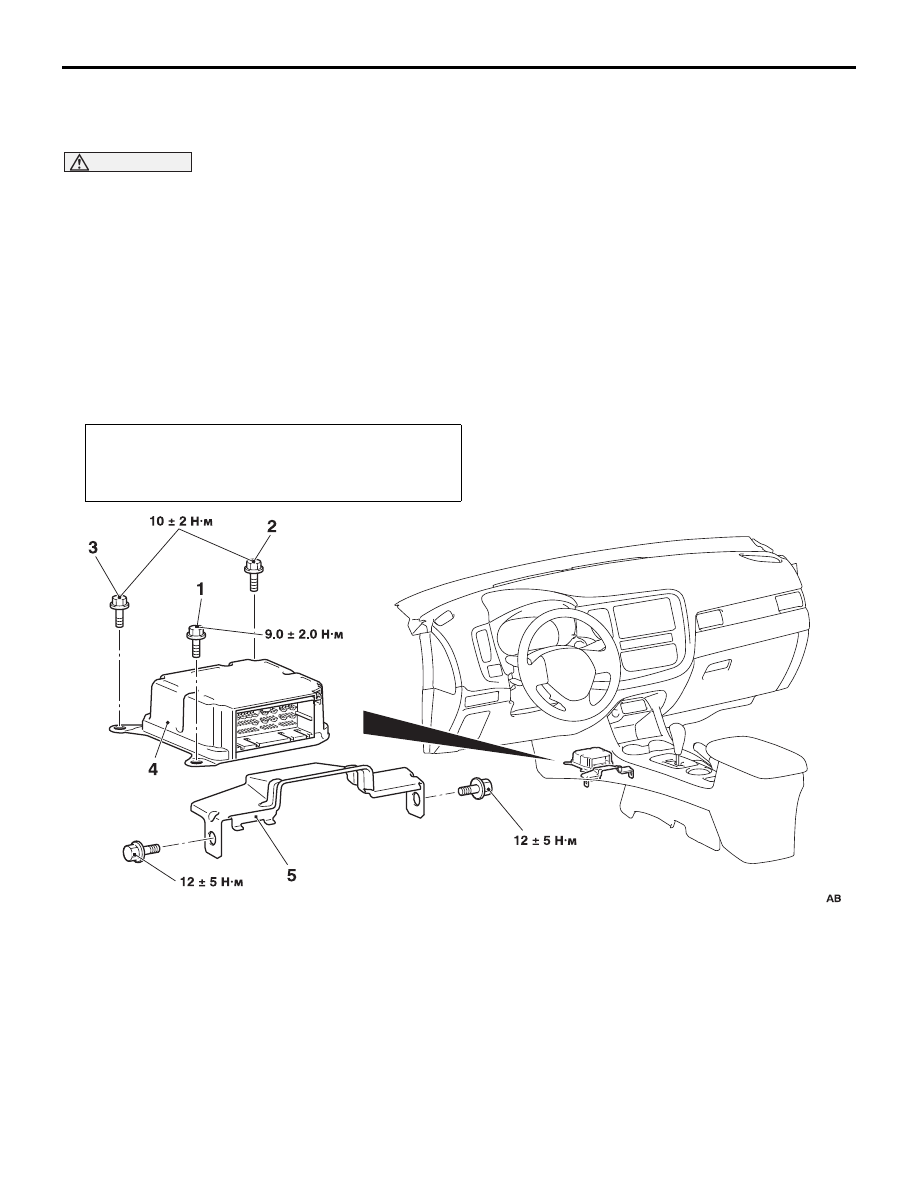

Последовательность демонтажа

•

Панель передней напольной консоли (см.
ГЛАВУ 52A

− Передняя напольная кон

соль в сборе ).

•

Воздуховод A к задним сиденьям (см.
ГЛАВУ 55

− Воздуховод ).

1.

Болт крепления блока управления систе
мой SRS (болт соединения на «массу»)

2.

Болт крепления блока управления систе
мой SRS

3.

Болт крепления блока управления систе
мой SRS

<<A>>

4.

Блок управления системой SRS

5.

Кожух блока управления

Последовательность установки

5.

Кожух блока управления

>>A<<4.

Блок управления системой SRS

3.

Болт крепления блока управления систе
мой SRS

2.

Болт крепления блока управления систе
мой SRS

>>B<<1.

Болт крепления блока управления систе
мой SRS (болт соединения на «массу»)

•

Панель передней напольной консоли (см.
ГЛАВУ 52A

− Передняя напольная консоль

в сборе ).

•

Воздуховод A к задним сиденьям (см.
ГЛАВУ 55

− Воздуховод ).

>>C<<•

Операции, выполняемые после установки

БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ SRS

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-130

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ БЛОКА УПРАВЛЕНИЯ
СИСТЕМОЙ SRS

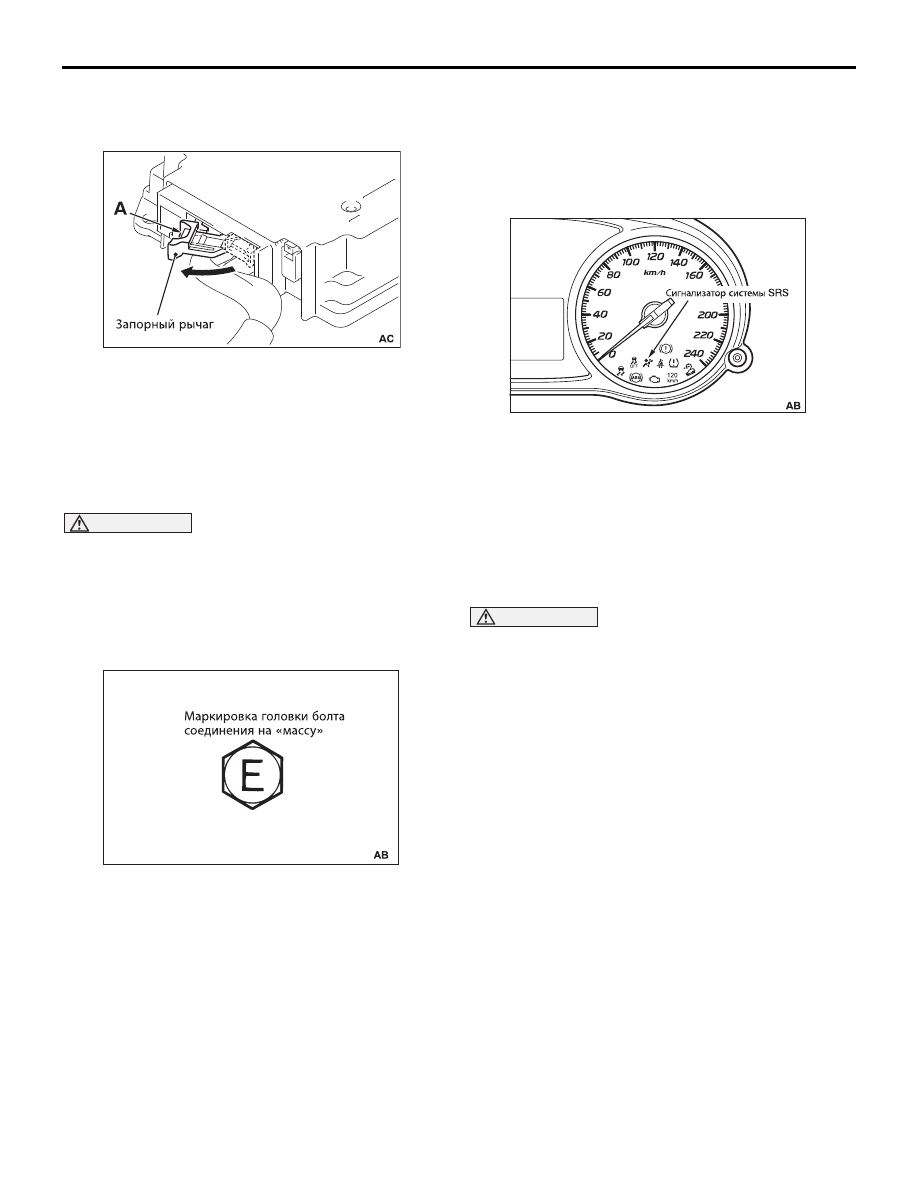

Нажимая часть «A», показанную на рисунке разъема
жгута проводов, поверните запорный рычаг в направ
лении стрелки, чтобы освободить запорный рычаг.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>A<< УСТАНОВКА БЛОКА УПРАВЛЕНИЯ
СИСТЕМОЙ SRS

ВНИМАНИЕ

Если блок управления системой SRS установлен
ненадежно и неправильно, то точная работа
подушки безопасности невозможна.

>>B<< УСТАНОВКА БОЛТА КРЕПЛЕНИЯ
(БОЛТА СОЕДИНЕНИЯ НА «МАССУ»)
БЛОКА УПРАВЛЕНИЯ СИСТЕМОЙ SRS

Проверьте маркировку «E» головки болта соединения
на «массу» и заверните его на место.

>> С<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Подсоедините провод к «отрицательному» ()

выводу аккумуляторной батареи.

2. Поверните замок зажигания в положение ON.

3. Убедитесь, что сигнализатор системы SRS

включается на 68 секунд и после этого гаснет.

4. Если этот сигнализатор не гаснет, выполните

поиск неисправности (см.

C.52B13

).

ПРОВЕРКА

ПРИМЕЧАНИЕ: M1524002200692

ПРИМЕЧАНИЕ: Для получения сведений о других,
кроме приведенных ниже, проверках блока
управления системой SRS обратитесь к пункту о
поисках неисправностей (см.

C.52B13

).

ВНИМАНИЕ

Если имеются вмятины, трещины, деформация
или другие повреждения корпуса блока
управления системой SRS, замените его новым.

1.Вмятины, трещины и деформация корпуса блока

управления системой SRS

2.Поврежден разъем, деформация контакта и сгиб

жгута проводов

AC905015

AC105754

ACC00038

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ И СПИРАЛЬНЫЙ КАБЕЛЬ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-131

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ И

СПИРАЛЬНЫЙ КАБЕЛЬ

СНЯТИЕ И УСТАНОВКА

M1524047500692

ВНИМАНИЕ

• Перед началом выполнения операций отсоедините провод от «отрицательного» () вывода аккумуля

торной батареи и подождите не менее 60 секунд. Изолируйте зажим отсоединенного () вывода изо
ляционной лентой (см. пункт 5 раздела «Предупреждения перед выполнением операций по
обслуживанию и ремонту» ).

• Разборка и ремонт модуля надувной подушки безопасности и спирального кабеля не допускаются.

При обнаружении любой неисправости замените его новым.

• Не допускайте падения модуля подушки безопасности и спирального кабеля, а также попадания на

них воды, масел или смазок. При обнаружении вмятин, трещин или деформации замените его
новым.

• Снятый модуль подушки безопасности уложите на чистую плоскую поверхность лицевой стороной

вверх. Не кладите на него никакие предметы.

• Не допускается хранить модуль подушки безопасности в местах, где температура превышает 93°C.
• Если подушка безопасности водителя сработала, замените модуль подушки безопасности водителя

новым модулем. Кроме того, проверьте спиральный кабель и при необходимости замените его
новым кабелем.

• При работе с раскрывшейся подушкой безопасности работайте в перчатках и защитных очках.
• Прежде чем утилизировать модуль подушки безопасности при его отбраковке, следует разрядить его

пиропатрон (см.

C.52B152

).

Предварительные операции перед снятием
• Отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи.

AC905017

ACC00146

ACB05621

Последовательность демонтажа
модуля надувной подушки
безопасности водителя

<<A>>

1.

Модуль подушки безопасности
водителя

<<B>>

2.

Разъем модуля подушки
безопасности водителя

Последовательность установки
модуля подушки безопасности
водителя

>>A<<

•

Операции, выполняемые перед
установкой

2.

Разъем модуля подушки
безопасности водителя

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ВОДИТЕЛЯ И СПИРАЛЬНЫЙ КАБЕЛЬ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-132

<<A>> СНЯТИЕ МОДУЛЯ ПОДУШКИ
БЕЗОПАСНОСТИ ВОДИТЕЛЯ

ВНИМАНИЕ

• Для проверки цепи модуля подушки безопас

ности запрещается использование электри
ческого тестера. Запрещается разбирать
модуль подушки безопасности.

• Снятый модуль подушки безопасности сле

дует хранить в сухом и чистом месте лицевой
поверхностью вверх.

• Прежде чем утилизировать модуль подушки

безопасности при его отбраковке, следует
разрядить его пиропатрон в соответствии со
специальной процедурой (см.

C.52B152

).

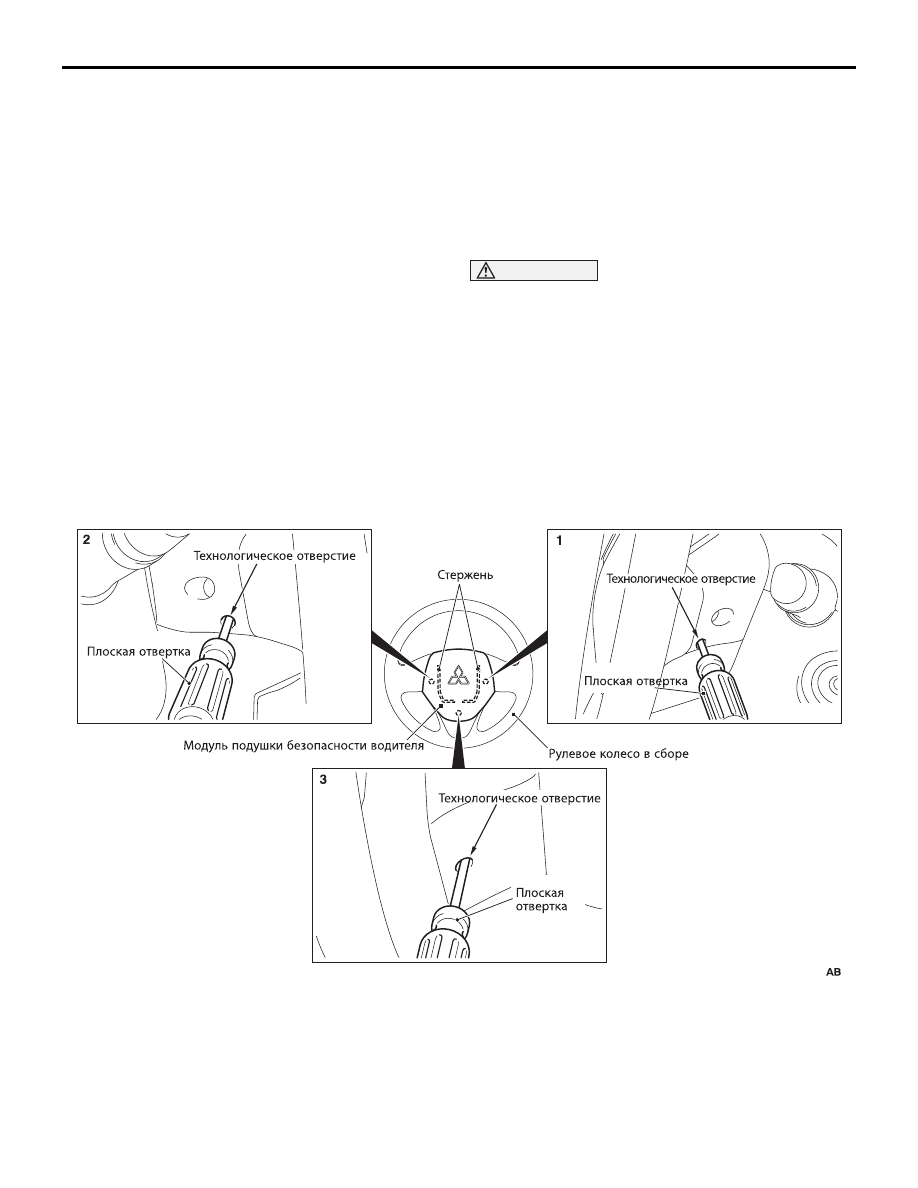

Следуйте приведенной ниже процедуре в
соответствии с номерами позиций, указанными на
рисунке.
1. Вставьте плоскую отвертку в технологическое

отверстие на рулевом колесе.

2. С помощью плоской отвертки нажмите шток в

модуле подушки безопасности водителя.

3. Когда модуль подушки безопасности водителя

отсоединен, то он будет отцеплен.

4. Повторите действия для другого

технологического отверстия и затем снимите
модуль подушки безопасности водителя.

1.

Модуль подушки безопасности
водителя

>>D<<

•

Операции, выполняемые после
установки

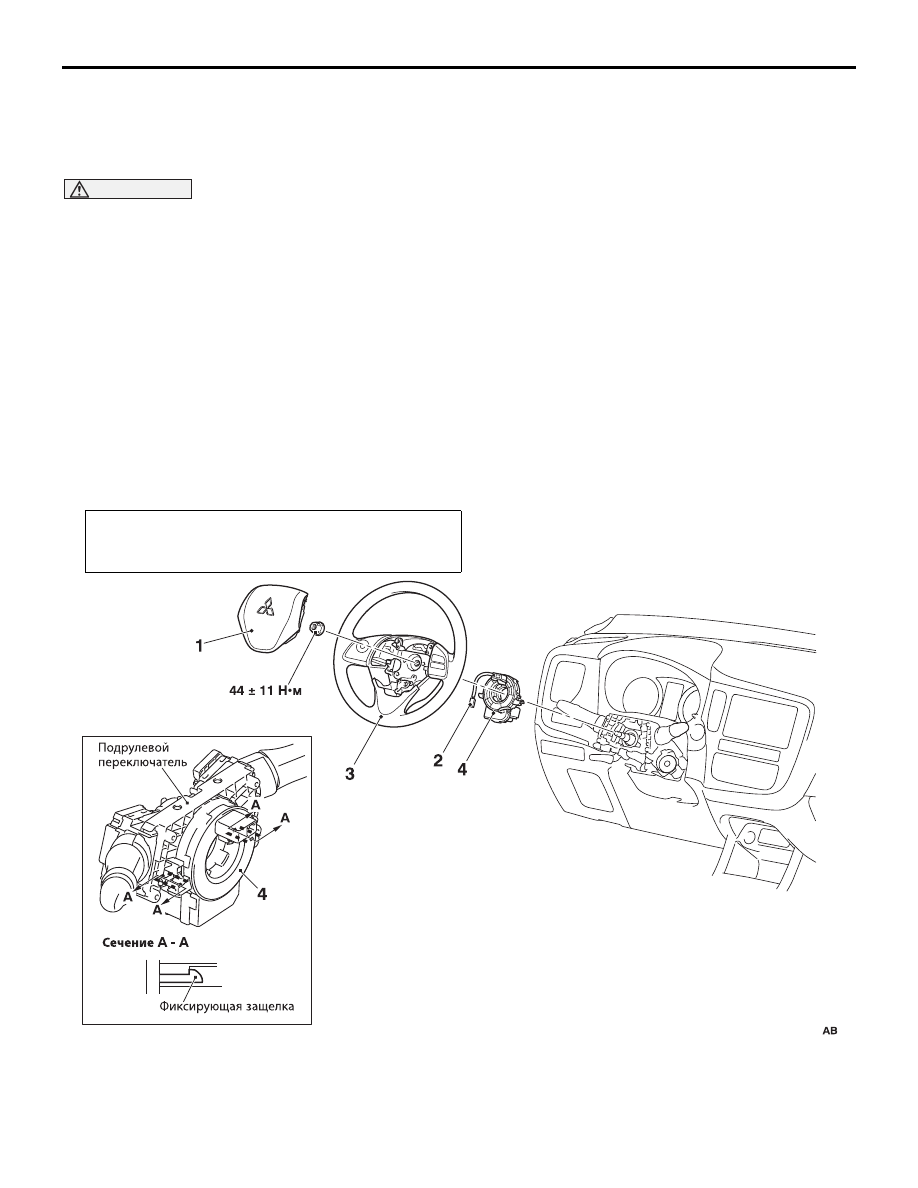

Снятие спирального кабеля

<<A>>

1.

Модуль подушки безопасности
водителя

<<B>>

2.

Разъем модуля подушки
безопасности водителя

<<C>>

3.

Рулевое колесо в сборе

•

Верхний, нижний кожух рулевой
колонки (см. ГЛАВУ 37

−Вал рулевой

колонки в сборе ).

<<D>>

4.

Спиральный кабель

Последовательность установки
спирального кабеля

>>

A

<<

Операции, выполняемые перед
установкой

>>

B

<<4.

Спиральный кабель

•

Верхний, нижний кожух рулевой
колонки (см. ГЛАВУ 37

−Вал рулевой

колонки в сборе  <.

>>C<< 3.

Рулевое колесо в сборе

Последовательность установки
модуля подушки безопасности
водителя

2.

Разъем модуля подушки безопасности
водителя

1.

Модуль подушки безопасности
водителя

>>D<< •

Операции, выполняемые после
установки

Последовательность установки
спирального кабеля

ACB04378

ACB04269

ACB04270

ACB04271

ACB04272
