Mitsubishi Outlander 3. Руководство - часть 394

МОДУЛЬ КОЛЕННОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-141

 ПРОВЕРКА

M1524044100123

ВНИМАНИЕ

• Запрещается проводить измерение

сопротивления цепи модуля коленной
подушки безопасности даже при
использовании рекомендованного тестера
Измерение сопротивления цепи с помощью
тестера вызывает внезапное срабатывание
подушки безопасности изза подачи тока или
заряда статического электричества, что
приводит к тяжелым травмам.

• При замене компонентов, отбракуйте старые

компоненты после срабатывания подушки
безопасности в соответствии с указанной
процедурой (см.

C.52B152

).

• Не должно быть никакой ненормальности в

зоне раскрытия коленной подушки
безопасности.

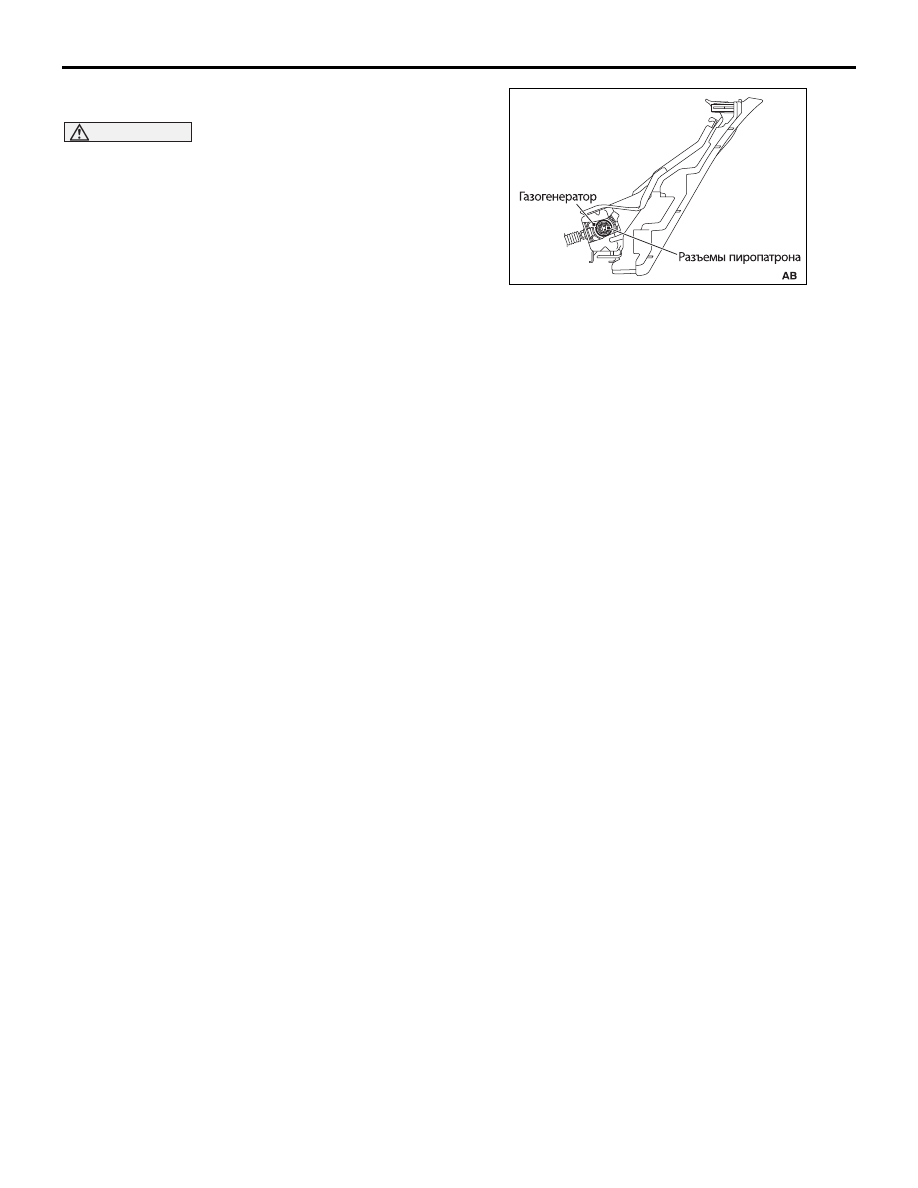

Если при проверках обнаружена любая из
перечисленных ниже неисправностей, установите
новый модуль коленной подушки безопасности.

1. Трещина, вмятина или деформация поверхности

газогенератора

2. Порванная подушка безопасности
3. Поврежден разъем, деформация контакта и сгиб

жгута проводов

ACB05538

МОДУЛЬ (МОДУЛИ) БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-142

МОДУЛЬ (МОДУЛИ) БОКОВОЙ

ПОДУШКИ БЕЗОПАСНОСТИ

СНЯТИЕ И УСТАНОВКА

M1524036500740

ВНИМАНИЕ

• Перед началом работы отсоедините провод от «отрицательного» вспомогательного вывода

аккумуляторной батареи и подождите не менее 60 секунд. Изолируйте зажим отсоединенного ()
вывода изоляционной лентой (см. пункт 5 раздела «Предупреждения перед выполнением
операций по обслуживанию и ремонту»

C.52B7

).

• Запрещается разбирать или ремонтировать модуль подушки безопасности. При обнаружении

любой неисправости замените его новым.

• Обращайтесь с каркасом спинки переднего сиденья (модулем боковой подушки безопасности) с

осторожностью, не допуская его падения или контакта с водой, маслом или другими
жидкостями. При обнаружении вмятин, трещин или деформации замените его новым.

• Храните каркас спинки переднего сиденья (с модулем боковой подушки безопасности) на

плоской поверхности. Не кладите на него никакие предметы.

• Не храните каркас спинки переднего сиденья (с модулем боковой подушки безопасности) в

местах, где температура превышает 93ЧC.

• После срабатывания боковой подушки безопасности замените каркас спинки переднего сиденья

(с модулем боковой подушки безопасности) новым кракасом.

• При работе с раскрывшимися подушками работайте в перчатках и защитных очках.
• Прежде чем утилизировать модуль подушки безопасности при его отбраковке, следует

разрядить его пиропатрон (см.

C.52B152

).

Предварительные операции перед снятием
• Установите выключатель электродвигателя в

положение ON.

• Отсоедините провод от «отрицательного»

вспомогательного вывода аккумуляторной батареи.

ACA03093

Последовательность действий



при снятии



•

Переднее сиденье в сборе (см. ГЛАВУ
52А

− Переднее сиденье в сборе )

<<A>>

1.

Каркас спинки переднего сиденья (с
модулем боковой подушки
безопасности) (см. ГЛАВУ 52A

−

Переднее сиденье в сборе )

Последовательность установки



>>A<<•

Операции, выполняемые перед
установкой

1.

Каркас спинки переднего сиденья (с
модулем боковой подушки
безопасности) (см. ГЛАВУ 52A

−

Переднее сиденье в сборе )

•

Переднее сиденье в сборе (см. ГЛАВУ
52А

− Переднее сиденье в сборе )

>>B<<•

Операции, выполняемые после
установки

МОДУЛЬ (МОДУЛИ) БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-143

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ КРАКАСА СПИНКИ
ПЕРЕДНЕГО СИДЕНЬЯ (С МОДУЛЕМ
БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ)

ВНИМАНИЕ

• При замене модуля боковой подушки

безопасности замените каркас спинки
переднего сиденья.

• Для проверки цепи модуля подушки

безопасности запрещается использование
электрического тестера. Запрещается
разбирать модуль подушки безопасности.

• Каркас спинки переднего сиденья, снятый с

автомобиля, храните в сухом и чистом месте.

• Прежде чем утилизировать модуль подушки

безопасности при его отбраковке, следует
разрядить его пиропатрон в соответствии со
специальной процедурой (см.

C.52B152

).

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>А<< ПРОВЕРКА ПЕРЕД УСТАНОВКОЙ

1. Перед установкой проверьте модуль подушки

безопасности (см.

C.52B143

).

ПРИМЕЧАНИЕ: Даже при установке нового
каркаса спинки переднего сиденья (с модулем
боковой подушки безопасности) следует
проводить его проверку перед установкой.

2. Присоедините провод к «отрицательному»

вспомогательному выводу аккумуляторной
батареи.

ВНИМАНИЕ

Перед подключением или отключением прибора
M.U.T.III следует повернуть замок зажигания в
положение LOCK (OFF).
3. Подключите прибор M.U.T.III к диагностическому

разъему (16 контактов).

4. Поверните замок зажигания в положение ON.
5. Считайте диагностический код и проверьте, что

все исправно, кроме обрыва цепи модуля
подушки безопасности.

6. Установите выключатель электродвигателя в

положение ON.

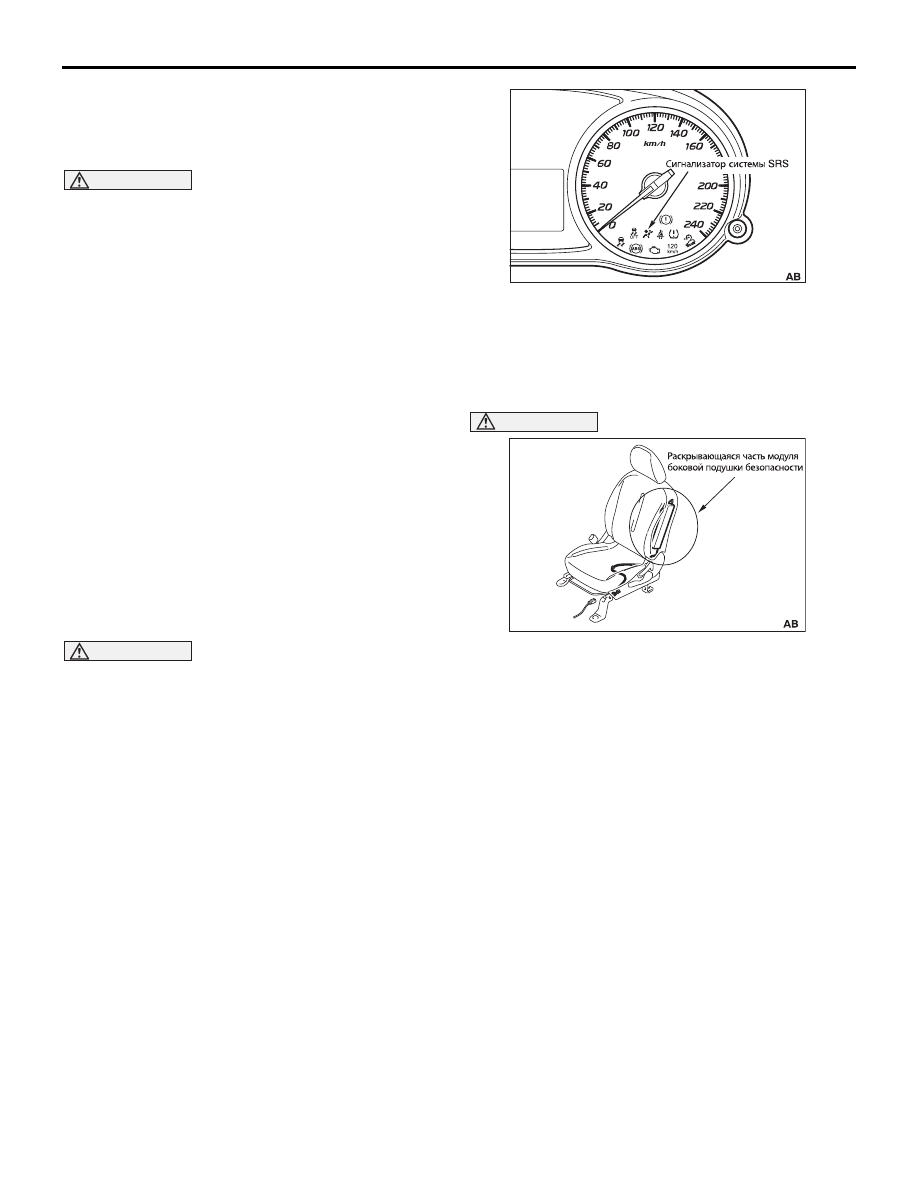

>>B<< ПРОВЕРКА ПОСЛЕ УСТАНОВКИ

1. Поверните замок зажигания в положение ON.

2. Убедитесь, что сигнализатор системы SRS

включается на 68 секунд и после этого гаснет.

3. Если этот сигнализатор не гаснет, выполните

поиск неисправности (см.

C.52B13

).

ПРОВЕРКА

M1524036600220

ВНИМАНИЕ

• Запрещается проводить измерение сопро

тивления цепи модуля боковой подушки
безопасности (пиропатрон) даже при исполь
зовании рекомендованного тестера. Измере
ние сопротивления цепи с помощью тестера
вызывает внезапное срабатывание подушки
безопасности изза подачи тока или заряда
статического электричества, что приводит к
тяжелым травмам.

• При замене компонентов, отбракуйте старые

компоненты после срабатывания подушки
безопасности в соответствии с указанной
процедурой (см.

C.52B152

).

При обнаружении любой неисправности при
указанных ниже проверках замените подушку и
каркас спинки переднего сиденья на новые.
Отбракуйте снятые подушку и каркас спинки
переднего сиденья после срабатывания подушки
безопасности в соответствии с указанной
процедурой (см.

C.52B152

).

1.Вмятина или деформация раскрывающейся части

модуля боковой подушки безопасности

2.Проверьте, нет ли повреждения жгута проводов и

разъема и деформации контактов.

ACC00038

ACA02965

МОДУЛЬ (МОДУЛИ) НАДУВНОЙ ШТОРКИ БЕЗОПАСНОСТИ

ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)

52B

-144

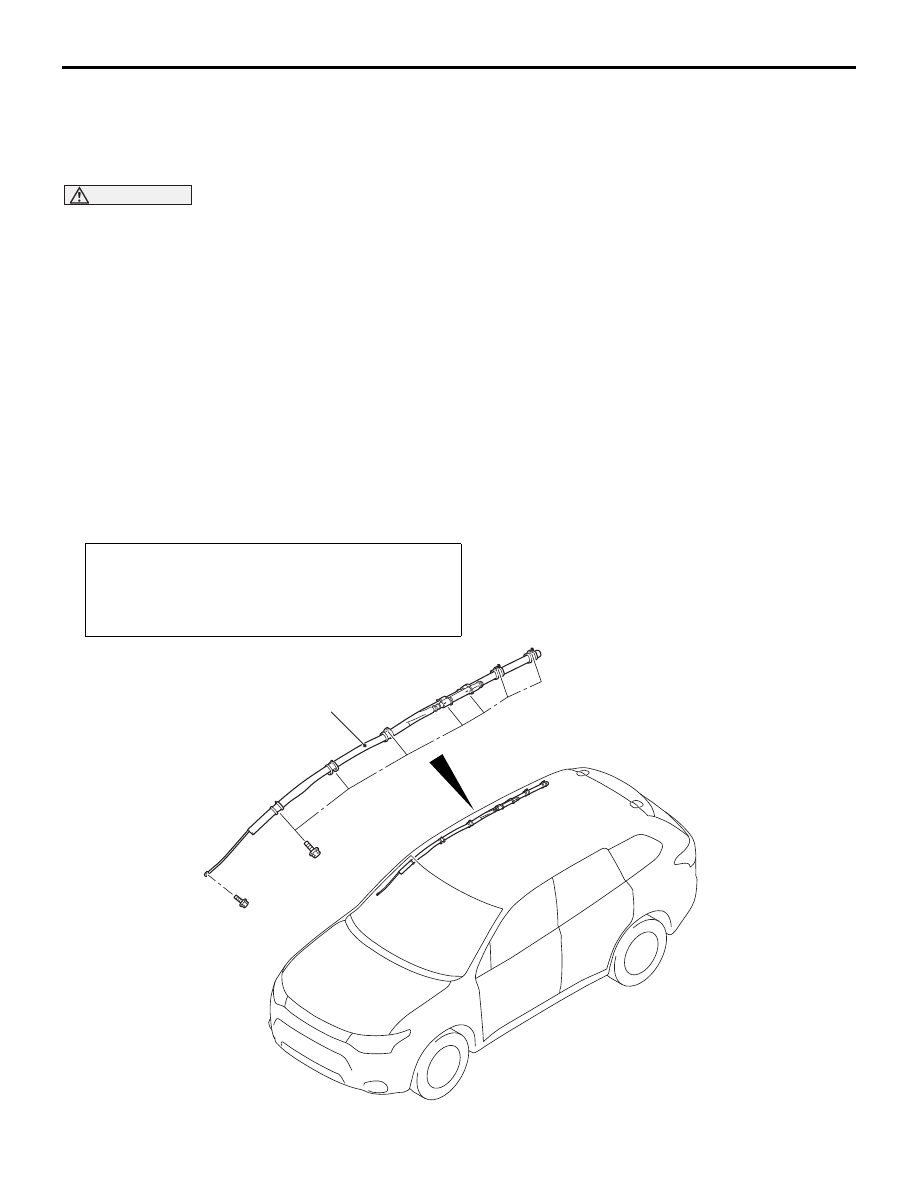

МОДУЛЬ (МОДУЛИ) НАДУВНОЙ

ШТОРКИ БЕЗОПАСНОСТИ

СНЯТИЕ И УСТАНОВКА

M1524013500727

ВНИМАНИЕ

• Перед началом выполнения операций отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи и подождите не менее 60 секунд. Изолируйте зажим отсоединенного ()
вывода изоляционной лентой (см. пункт 5 раздела «Предупреждения перед выполнением
операций по обслуживанию и ремонту»

C.52B7

).

• Запрещается разбирать или ремонтировать модуль подушки безопасности. При обнаружении

любой неисправости замените его новым.

• Обращайтесь с модулем подушки безопасности с осторожностью, не допуская его падения или

контакта с водой, маслом или другими жидкостями. При обнаружении вмятин, трещин или
деформации замените его новым.

• Снятый модуль подушки безопасности уложите на плоскую поверхность. Не кладите на него

никакие предметы.

• Не допускается хранить модули подушек в условиях, когда окружающая температура превышает

93ЧC.

• После срабатывания надувной шторки безопасности замените модуль надувной шторки

безопасности новым модулем.

• При работе с раскрывшимися подушками работайте в перчатках и защитных очках.
• Прежде чем утилизировать модуль подушки безопасности при его отбраковке, следует

разрядить его пиропатрон (см.

C.52B152

)

Предварительные операции перед снятием
• Поверните замок зажигания в положение LOCK

(OFF).

• Отсоедините провод от «отрицательного» () вывода

аккумуляторной батареи.

ACB05422AB

1
