Mitsubishi Outlander 3. Руководство - часть 383

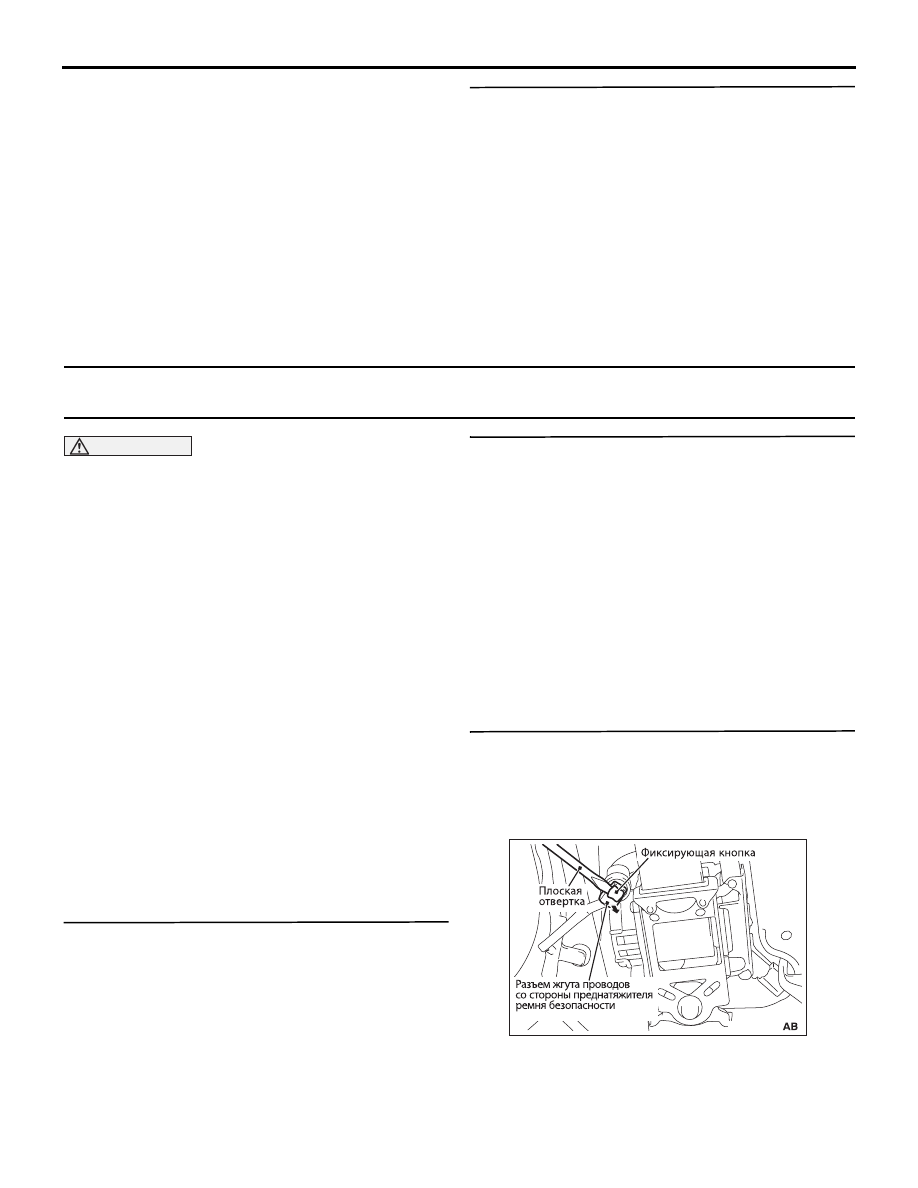

ПОИСК НЕИСПРАВНОСТЕЙ
ДОПОЛНИТЕЛЬНАЯ УДЕРЖИВАЮЩАЯ СИСТЕМА (SRS)
52B
-97
безопасности переднего пассажира со стороны
жгута проводов.

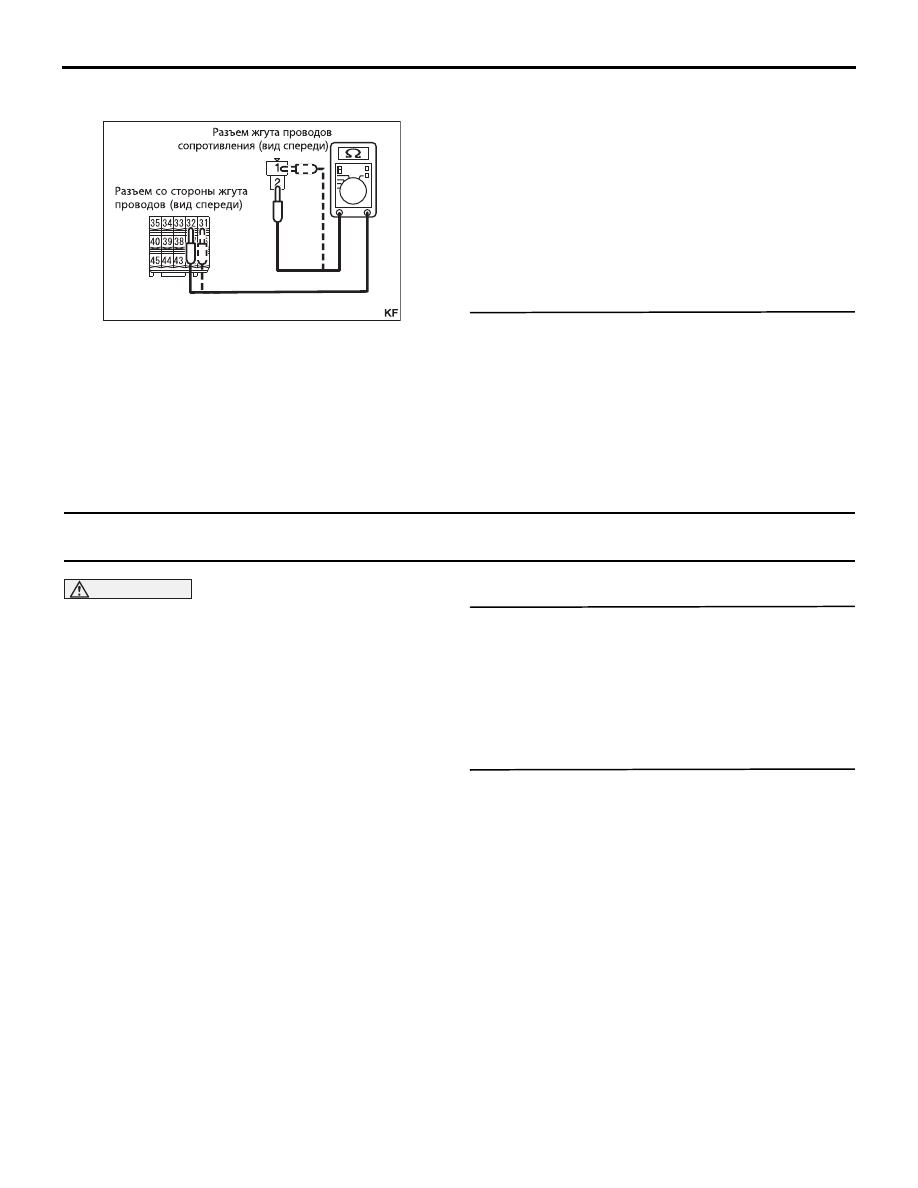

(6) Проведите указанные ниже измерения на жгуте
проводов сопротивления и разъеме со стороны
жгута проводов блока управления системой SRS.
•
Электрическая проводимость линии PTA+
между разъемом блока управления системой
SRS и разъемом жгута проводов
сопротивления
•
Электрическая проводимость линии PTA
между разъемом блока управления системой
SRS и разъемом жгута проводов
сопротивления
НОРМА: Электрическая проводимость
имеется (не более 2 W)
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 5.
НЕТ : Отремонтируйте линию PTA+, PTA жгута
проводов между разъемом блока управле
ния системой SRS и разъемом преднатяжи
теля ремня безопасности водителя.
ЭТАП 5. Проверьте, не появился ли вновь
диагностический код.
Q: Записан ли диагностический код №B1C49?
ДА : Замените блок управления системой SRS
НЕТ : Периодически повторяющаяся неисправ
ность (см. ГЛАВУ 00 Как пользоваться разде
лом «Поиск неисправностей»/Проверка
технического состояния Как устранять пери
одически появляющиеся неисправности ).
Код № B1С47 Преднатяжитель ремня безопасности (сторона пассажира) (пиропатрон)
(короткое замыкание на «массу» цепи пиропатрона)
ВНИМАНИЕ
Если в блоке управления системой SRS записан
диагностический код B1C47, то следует
провести диагностику линии шины CAN.
ПРИНЦИП ДЕЙСТВИЯ
Только при превышении определенного значения
силы фронтального столкновения, мгновенно опре
деляемого датчиком фронтального столкновения, а
также аналоговым датчиком замедления в блоке
управления системой SRS, электрический ток пода
ется от блока управления системой SRS к преднатя
жителю ремня безопасности (пиропатрону).
ОЦЕНКА НЕИСПРАВНОСТИ
Код записывается, когда входной контакт пиропат
рона преднатяжителя ремня безопасности пасса
жира блока управления системой SRS замкнут на
«массу».
ВОЗМОЖНЫЕ ПРИЧИНЫ
• Повреждение жгута проводов и разъема
• Жгут проводов пиропатрона преднатяжителя
ремня безопасности пассажира замкнут на
«массу».
• Неисправность блока управления системой SRS
ПРОЦЕДУРА ДИАГНОСТИКИ
ЭТАП 1. Диагностика шины CAN с помощью
прибора M.U.T.III.
Для диагностики шин CAN используйте прибор
M.U.T.III.
Q: В норме ли результаты проверки?
ДА : Переходите к этапу 2.
НЕТ : Отремонтируйте шину CAN (см. ГЛАВУ 54C
Поиск неисправностей ).
ЭТАП 2. Проверьте, не появился ли вновь
диагностический код.
(1) Присоедините провод к «отрицательному»
выводу аккумуляторной батареи.
(2) После удаления диагностического кода из памяти
снова проверьте, записаны ли они.
(3) Отсоедините провод от «отрицательного» вывода
аккумуляторной батареи.
Q: Записан ли диагностический код №B1C47?
ДА : Переходите к этапу 3.
НЕТ : Периодически повторяющаяся неисправ
ность (см. ГЛАВУ 00 Как пользоваться раз
делом «Поиск неисправностей»/Проверка
технического состояния Как устранять
периодически появляющиеся неисправ
ности ).
AC608812
