СИДЕНЬЕ В СБОРЕ

ИНТЕРЬЕР

52A

-21

<СИДЕНЬЕ ПАССАЖИРА>

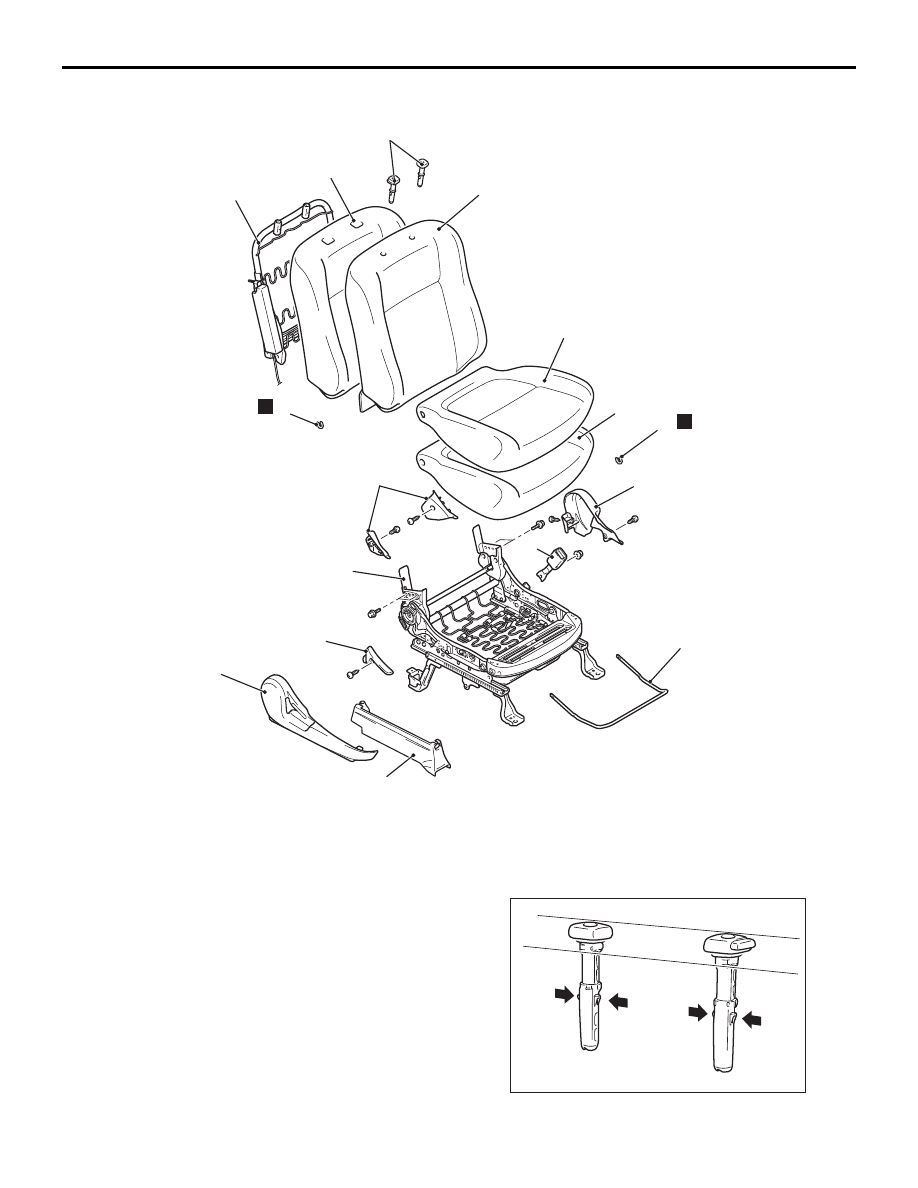

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ НАПРАВЛЯЮЩЕЙ
ПОДГОЛОВНИКА

Снимите направляющие подголовников, нажимая
внутрь выступы.

ACB05990AB

6

8

9

10

3

4

5

14

1

2

11

13

16

15

N

N

12

7

Последовательность разборки

1.

Кожух направляющей сиденья

2.

Рычаг регулировки угла наклона спинки
сиденья

3.

Боковая крышка направляющей
продольной регулировки сиденья

4.

Крышка шарнира

5.

Замок ремня безопасности крайнего
сиденья

<<A>>

6.

Направляющая подголовника

7.

Кольцо

8.

Обивка спинки сиденья

9.

Основание спинки сиденья

10.

Крышка шарнира внутренняя

11.

Каркас спинки сиденья в сборе

12.

Кольцо

13.

Обивка подушки сиденья

14.

Основание подушки сиденья

15.

Рычаг продольной регулировки сиденья

<<B>>

16.

Каркас подушки сиденья в сборе

AC205342

СИДЕНЬЕ В СБОРЕ

ИНТЕРЬЕР

52A

-22

<<B>> СНЯТИЕ КАРКАСА СПИНКИ
СИДЕНЬЯ В СБОРЕ

Для автомобилей с боковыми подушками
безопасности запрещается снимать с каркаса
модуль боковой подушки безопасности.

ПРОВЕРКА

M1522001600475

Проверка наличия электрической
проводимости реле сиденья



с обогревом

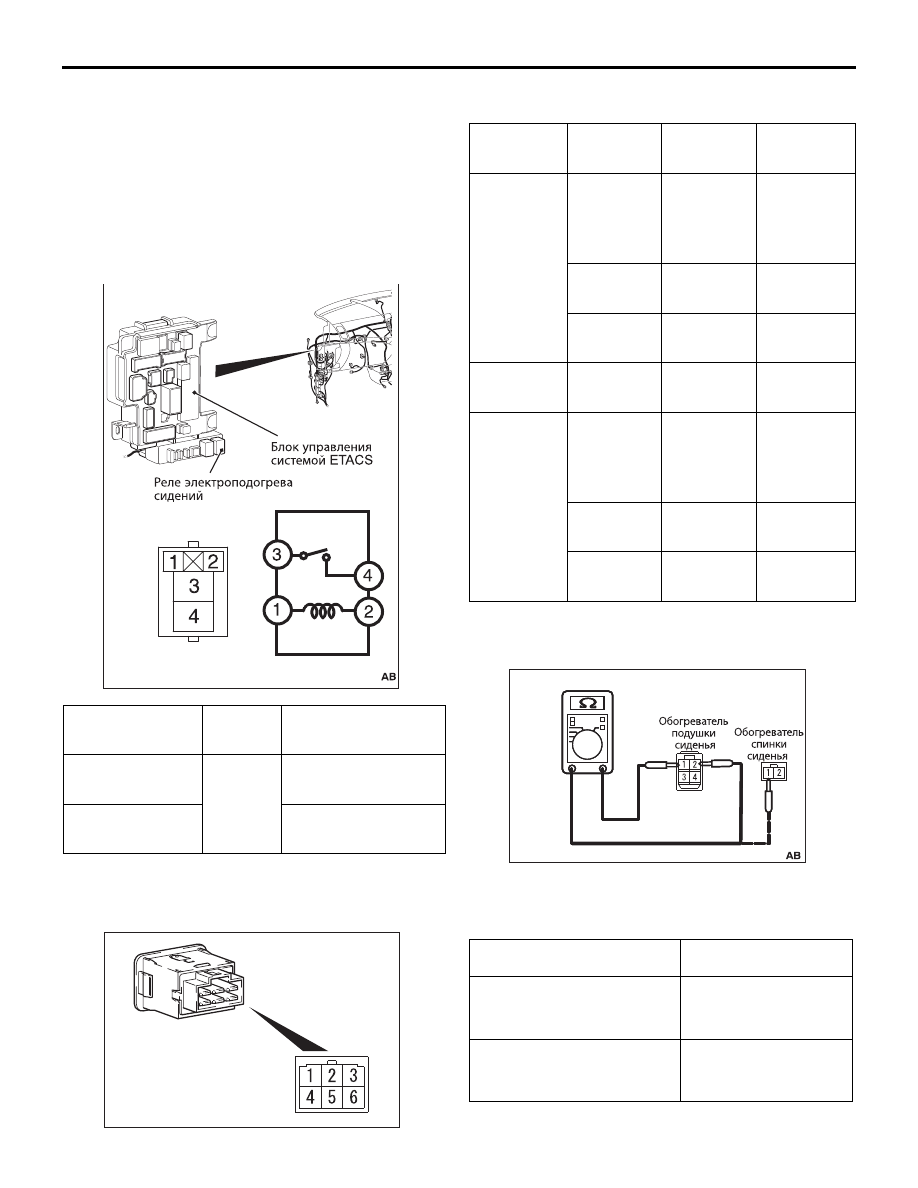

ПРОВЕРКА НАЛИЧИЯ ЭЛЕКТРИЧЕСКОЙ
ПРОВОДИМОСТИ ВЫКЛЮЧАТЕЛЯ
ОБОГРЕВА СИДЕНЬЯ

Проверьте наличие электрической проводимости
выключателя обогрева сиденья.

ПРОВЕРКА ОБОГРЕВАТЕЛЯ ПОДУШКИ
СИДЕНЬЯ

Измерьте сопротивление между контактами.

Номинальное значение (температура внутри
салона: 20

°C):

Напряжение
аккумуляторной
батареи

Номер
контакта

Нормальное
значение

При отсутствии
питания

3

− 4

Электрическая
проводимость
отсутствует

При подаче питания
[контакт 2 (+)

−

контакт 1 (

−)]

Электрическая
проводимость имеется
(2

Ω или менее).

AC507232

AC700381AB

Положение
выключа]



теля

Номер
контакта

Нормальное
значение

Примечание

HI (Сильный
нагрев)

контакт 2

−

контакт 1

ЭлектриK



ческая
проводиK



мость
имеется (2

Ω

или менее).

контакт 2 (+)

− контакт 6
(

−)

Индикатор

контакт 3 (+)

− контакт 4
(

−)

Освещение

OFF (Выкл.)

контакт 3 (+)

− контакт 4
(

−)

Освещение

LOW (Слабый
нагрев)

контакт 2

−

контакт 5

ЭлектриK



ческая
проводиK



мость
имеется (2

Ω

или менее).

контакт 2 (+)

− контакт 6
(

−)

Индикатор

контакт 3 (+)

− контакт 4
(

−)

Освещение

Номер контакта

Номинальное
значение

Обогреватель подушки
сиденья (контакт № 1)

−

Обогреватель подушки
сиденья (контакт № 2)

от 4,32 до 5,28

Ω

Обогреватель подушки
сиденья (контакт № 1)

−

Обогреватель спинки сиденья
(контакт № 1)

от 4,61 до 5,63

Ω

ACC00492

СИДЕНЬЕ В СБОРЕ

ИНТЕРЬЕР

52A

-23

ПРОВЕРКА ОБОГРЕВАТЕЛЯ СПИНКИ
СИДЕНЬЯ

Измерьте сопротивление между контактами.

Номинальное значение (температура внутри
салона: 20

°C):

СИДЕНЬЯ ВТОРОГО РЯДА В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1522002300392

ACC00493

Номер контакта

Номинальное
значение

Обогреватель спинки
сиденья (контакт № 1)

−

Обогреватель спинки
сиденья (контакт № 2)

от 4,90 до 5,98

Ω

ACC00463

1.

Подголовник

Последовательность демонтажа

•

Передняя часть задней накладки
порога (см. .)

•

Накладка заднего порога (см. .)

2.

Крышка переднего внутреннего
крепления

3.

Крышка заднего наружного крепления

4.

Крышка заднего внутреннего
крепления

5.

Крышка заднего внутреннего
крепления

6.

Сиденье второго ряда в сборе

Последовательность демонтажа

СИДЕНЬЕ В СБОРЕ

ИНТЕРЬЕР

52A

-24

РАЗБОРКА И СБОРКА

M1522002500493

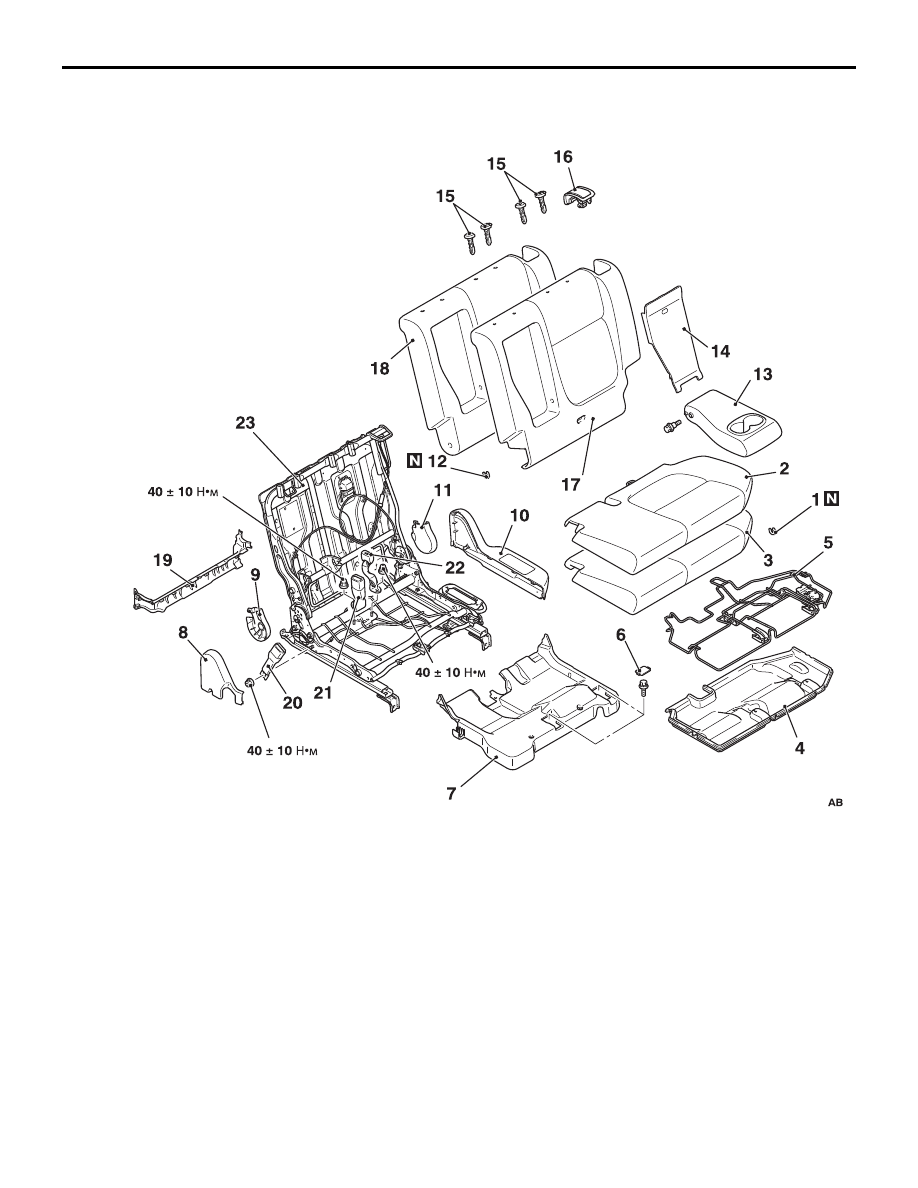

<СИДЕНЬЕ ВТОРОГО РЯДА (ЛЕВОЕ)>

ACB05992

Последовательность разборки

1.

Кольцо

2.

Обивка подушки сиденья

3.

Основание подушки сиденья

4.

Кожух основания подушки сиденья

5.

Каркас подушки сиденья в сборе

6.

Крышка фиксатора сиденья второго ряда

7.

Кожух основания подушки сиденья

8.

Наружная крышка рычага регулировки
угла наклона спинки сиденья

9.

Внутренняя крышка рычага регулировки
угла наклона спинки сиденья

10. Крышка рычага регулировки угла наклона

спинки сиденья

11. Внутренняя крышка рычага регулировки

угла наклона спинки сиденья

12. Кольцо

<<B>>

13. Подлокотник
14. Панель подлокотника в спинке сиденья

<<A>>

15. Направляющая подголовника
16. Крышка рычага складывания сиденья

<<C>>

17. Обивка спинки сиденья
18. Основание спинки сиденья
19. Задняя крышка сиденья второго ряда
20. Замок ремня безопасности среднего

сиденья

21. Замок ремня безопасности крайнего

сиденья

22. Замок ремня безопасности среднего

сиденья (левый)

23. Каркас сиденья в сборе

Последовательность разборки
