ЭЛЕМЕНТЫ ОТДЕЛКИ

ИНТЕРЬЕР

52A

-13

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

>>A<< УСТАНОВКА ОБИВКИ
ПЕРЕДНЕЙ/ЗАДНЕЙ ДВЕРИ

После установки или замены переключателя
электропривода стеклоподъемников выполните
обучение электростеклоподъемника полностью
закрытому положению стекла (см. ГЛАВУ 42A K
Опускные стекла и электростеклоподъемники ).

ЭЛЕМЕНТЫ ОТДЕЛКИ

ИНТЕРЬЕР

52A

-14

ОБИВКА ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1521006500577

ACB05050

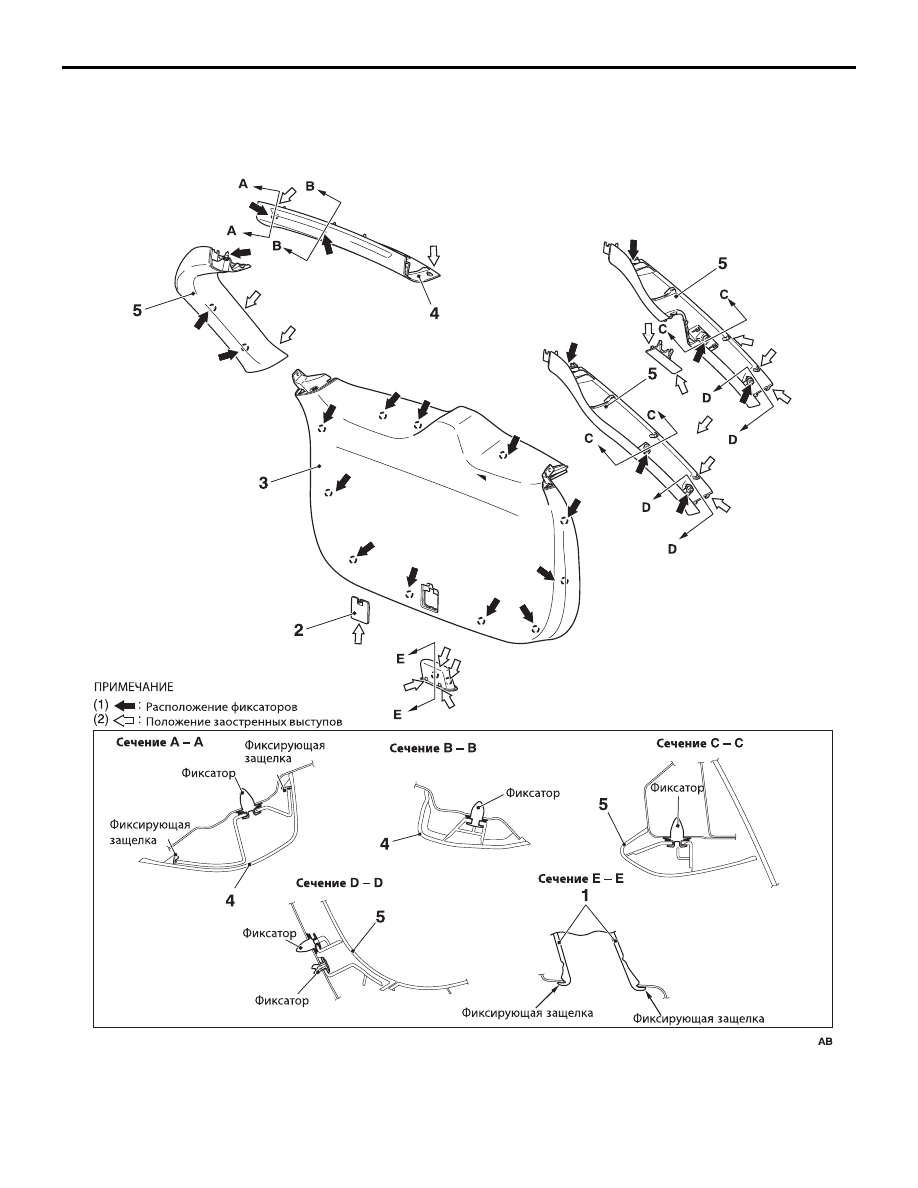

Последовательность демонтажа

1.

Ручка двери багажного отделения

2.

Крышка отделки двери багажного
отделения

3.

Отделка двери багажного отделения

4.

Верхняя отделка двери багажного
отделения

5.

Боковая отделка проема окна двери
багажного отделения

Последовательность демонтажа

ОБИВКА ПОТОЛКА

ИНТЕРЬЕР

52A

-15

ОБИВКА ПОТОЛКА

СНЯТИЕ И УСТАНОВКА

M1521001402032

ВНИМАНИЕ

Для получения информации о снятии обивки потолка см. ГЛАВУ 52B K Меры безопасности при
обслуживании (см. ) и Модуль надувной шторки безопасности (см. ).

Дополнительные операции до и после установки
• Снятие и установка отделки передней стойки, задней

накладки порога, передней накладки порога, боковой
накладки вентиляционного короба, верхней отделки
центральной стойки, нижней отделки центральной
стойки, отделки проема окна передней двери,
отделки проема окна задней двери, нижней обивки
боковины багажного отделения, верхней обивки
боковины багажного отделения, накладки нижней
части проема двери багажного отделения, отделки
задней стойки (см. ).

• Снятие и установка заднего крайнего ремня

безопасности в сборе (левого или правого) (см. ).

• Снятие и установка передней двери в сборе (правой)

(см. ГЛАВУ 42AKдверь в сборе ).

• Снятие и установка передней панели в сборе (см. ).

• Снятие и установка переднего сиденья в сборе (см. ).
• Снятие и установка рычага стояночного тормоза в

сборе (см. ГЛАВУ 37KСтояночный тормоз в сборе ).

• Снятие и установка центрального каркаса (см. ГЛАВУ

55AKОтопитель и вентилятор в сборе ).

ОБИВКА ПОТОЛКА

ИНТЕРЬЕР

52A

-16

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ КРЕПЛЕНИЯ
СОЛНЦЕЗАЩИТНОГО КОЗЫРЬКА

Установите специальный инструмент съемник орнаK
ментов (MB990784) в крепление солнцезащитного
козырька с его правой и левой сторон, чтобы отсоедиK
нить его правую и левую защелки.

ACB05041

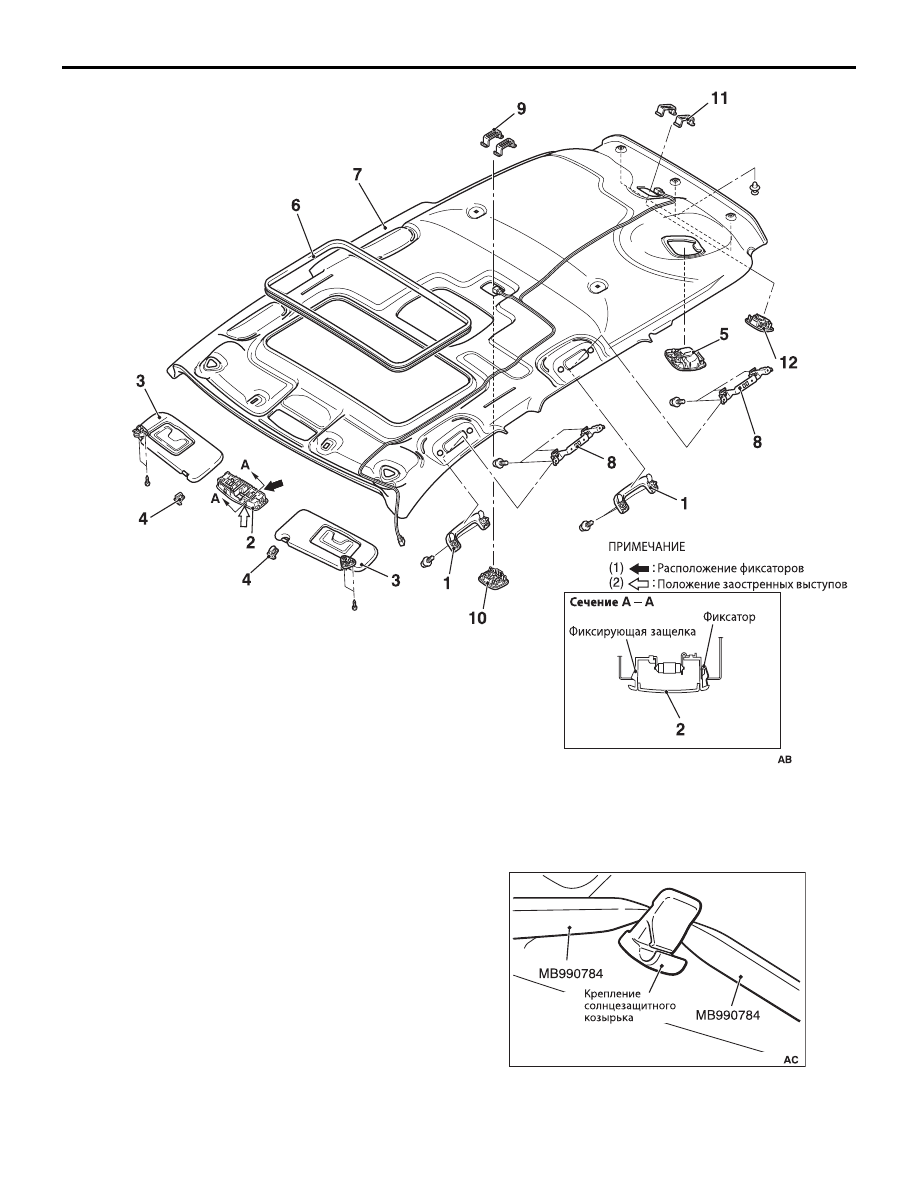

Последовательность демонтажа

1.

Поручень

•

Разъем переднего плафона освещения

•

Разъем выключателя электропривода
люка в крыше <Автомобили с
вентиляционным люком>

2.

Передний плафон освещения в сборе

3.

Солнцезащитный козырек

<<A>>

4.

Крепление солнцезащитного козырька

5.

Крышка крайнего ремня безопасности

6.

Внутреннее уплотнение крышки
вентиляционного люка, заднее
<Автомобили с вентиляционным люком>

<<B>>

7.

Обивка потолка

8.

Кронштейн поручня

9.

Кронштейн заднего плафона освещения
салона

10. Задний плафон освещения салона в

сборе

11. Кронштейн плафона освещения

багажного отделения

12. Плафон освещения багажного отделения

AC005512
