ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

ИНТЕРЬЕР

52A

-17

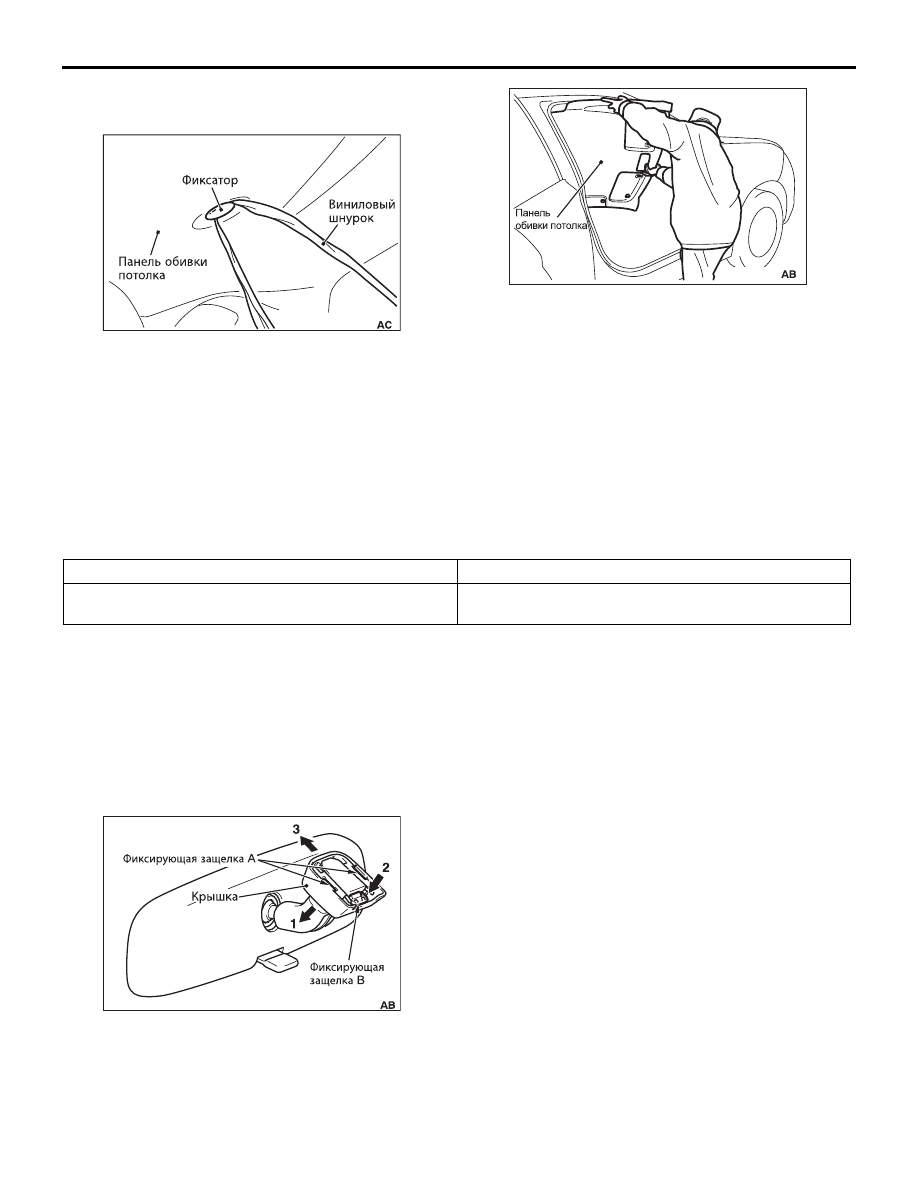

<<B>> СНЯТИЕ ОБИВКИ ПОТОЛКА



В СБОРЕ

1. Для снятия фиксатора введите виниловый

шнурок в зазор между фиксатором и обивкой
потолка и оберните его вокруг фиксатора.
Затем потяните фиксатор вниз за виниловый
шнурок.

1. Извлеките обивку потолка через проем двери

переднего пассажира.

ВНУТРЕННЕЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

КЛЕЙ

M1521000500193

ПРИМЕЧАНИЕ: Символ в круглых скобках указывает
номер детали.

СНЯТИЕ И УСТАНОВКА

M1521002600839

ОСОБЕННОСТИ СНЯТИЯ
КОМПОНЕНТА

<<A>> СНЯТИЕ ВНУТРЕННЕГО
ЗЕРКАЛА ЗАДНЕГО ВИДА

1.

Освободите защелки (А) и отведите крышку в

направлении стрелки (1).

2.Нажмите защелку B в направлении стрелки (2) и

потяните зеркало в направлении стрелки (3).

AC600751

ACB05043

Применение

Название

Внутреннее зеркало заднего вида

Комплект клеящего состава для внутреннего зеркала
заднего вида MUK150Kit [MZ100425]

AC209066

СИДЕНЬЕ В СБОРЕ

ИНТЕРЬЕР

52A

-18

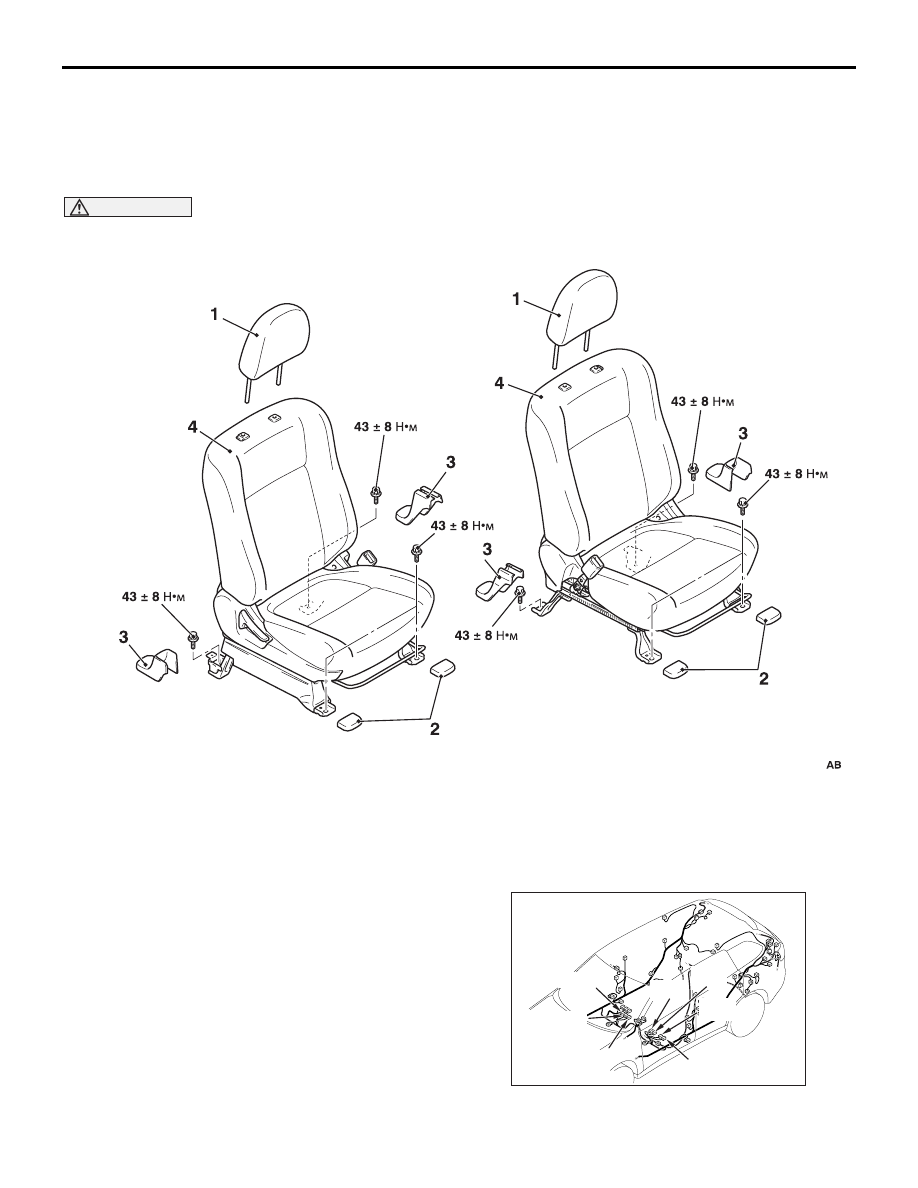

СИДЕНЬЕ В СБОРЕ

ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1522001302180

ВНИМАНИЕ

Перед снятием переднего сиденья в сборе обратитесь к ГЛАВЕ 52B, Меры безопасности при
обслуживании  и Модуль (модули) боковой подушки безопасности .

ОСОБЕННОСТИ СНЯТИЯ
КОМПОНЕНТА

<<A>> ОТСОЕДИНЕНИЕ РАЗЪЕМА ЖГУТА
ПРОВОДОВ

Отсоедините следующие разъемы жгута проводов:

ACB05055

Последовательность демонтажа



1.

Подголовник

2.

Передняя крышка кронштейна
крепления сиденья

3.

Задняя крышка кронштейна
крепления сиденья

<<A>>

•

Подключение разъемов жгута
проводов

>>A<< 4. Переднее сиденье в сборе

ACC00466

AB

D-18

D-21

D-20

D-19

D-22

D-23

D-24

СИДЕНЬЕ В СБОРЕ

ИНТЕРЬЕР

52A

-19

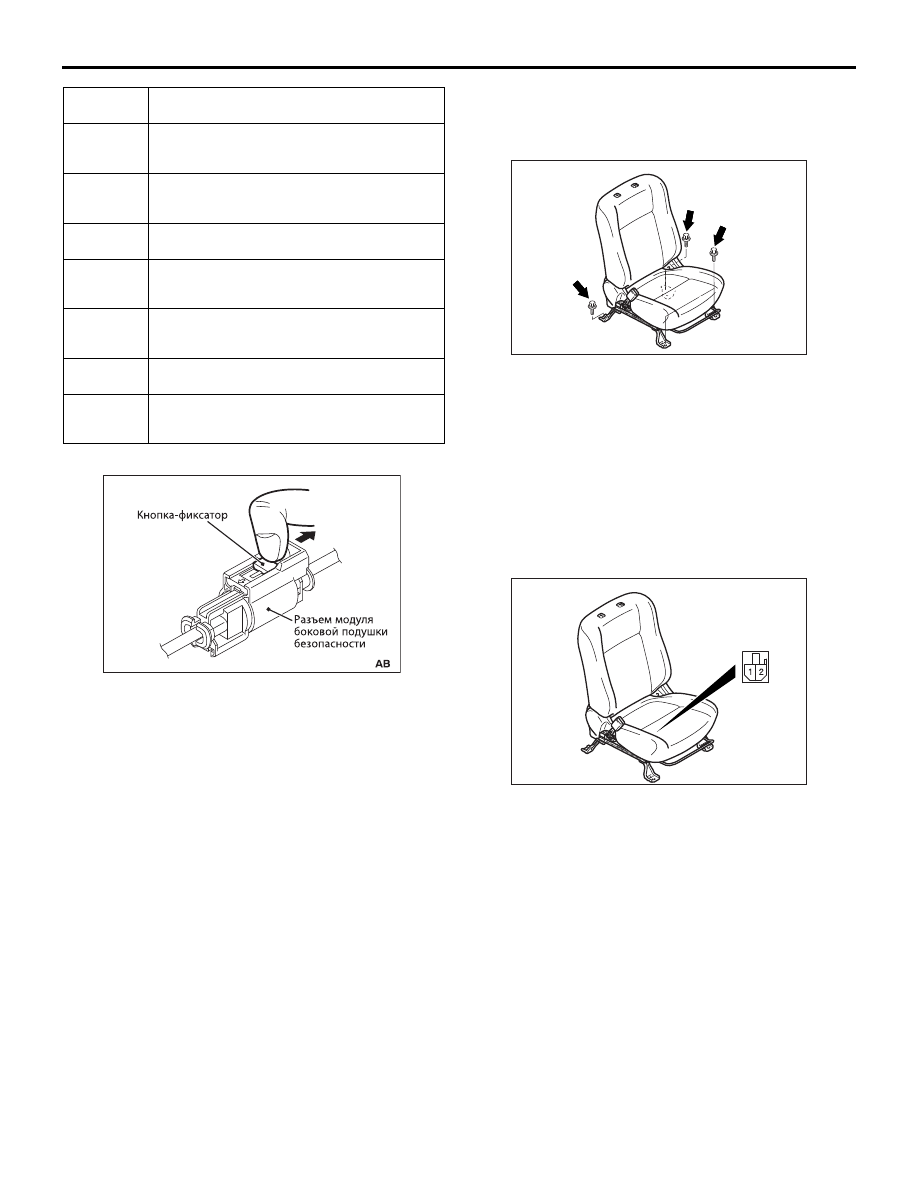

ПРИМЕЧАНИЕ:

При отсоединении разъемов боковых подушек
безопасности D*21 и D*22 освободите разъем,14
сдвигая кнопку

-фиксатор в направлении, указанном

на рисунке, и затем отсоедините разъем.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА ПЕРЕДНЕГО
СИДЕНЬЯ В СБОРЕ

1. Убедитесь, что обе направляющие сиденья

заблокированы, и затем временно затяните
все болты, показанные на рисунке, так, чтобы
никакая нагрузка не была приложена к
подушке переднего сиденья.

2. Затяните все болты крепления

установленным моментом.

Величина момента затяжки: 43 ± 8 Н

⋅м

ПРОВЕРКА

M1522001400619

Подключите «положительный» (+) вывод
аккумуляторной батареи к контакту №2 разъема
электропривода регулировки сиденья, а
«отрицательный» K вывод к контакту №1, и
проверьте, что сиденье с электроприводом
регулировки работает нормально.

Номер
разъема

Название разъема

DK18 (2)

Разъем электропривода регулировки
сиденья <Автомобили с электроприводом
регулировки сидений>

DK19 (4

−

черный)

Разъем электрообогрева сиденья
(левого)<Автомобили с обогреваемыми
сиденьями>

DK20 (2

−

черный)

Разъем датчика ремня безопасности
(сторона водителя)

DK21 (2

−

желтый)

Разъем модуля боковой (левой) подушки
безопасности (пиропатрон) <Автомобили с
боковыми подушками безопасности>

DK22 (2

−

желтый)

Разъем модуля боковой (правой) подушки
безопасности (пиропатрон) <Автомобили с
боковыми подушками безопасности>

DK23 (2

−

обычный)

Разъем датчика ремня безопасности
(сторона водителя)

DK24 (4

−

черный)

Разъем электрообогрева сиденья
(правого)<Автомобили с обогреваемыми
сиденьями>

AC706606

ACC00102 AB

ACC00101 AB

СИДЕНЬЕ В СБОРЕ

ИНТЕРЬЕР

52A

-20

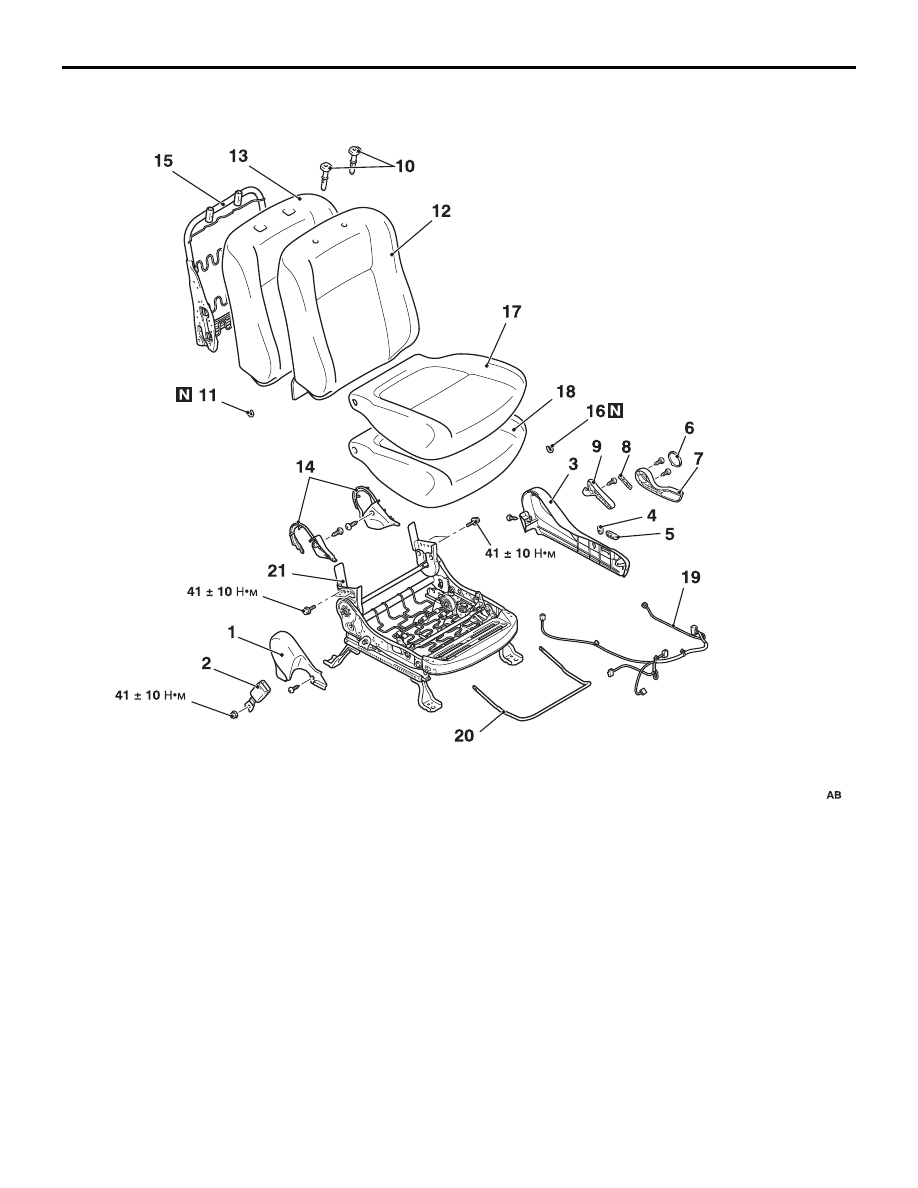

РАЗБОРКА И СБОРКА

M1522001502184

<СИДЕНЬЕ ВОДИТЕЛЯ>

ACB05056

Последовательность разборки

1.

Крышка шарнира

2.

Замок ремня безопасности крайнего
сиденья

3.

Кожух направляющей сиденья

4.

Кнопка рычага регулировки угла наклона
спинки сиденья <Автомобили с
электроприводом регулировки сидений>

5.

Кнопка рычага продольной регулировки
сиденья <Автомобили с
электроприводом регулировки сидений>

6.

Крышка рычага регулировки высоты
подушки сиденья <Автомобили без
электропривода регулировки сидений>

7.

Рычаг регулировки высоты подушки
сиденья <Автомобили без
электропривода регулировки сидений>

8.

Крышка рычага регулировки угла наклона
спинки сиденья <Автомобили без
электропривода регулировки сидений>

9.

Рычаг регулировки угла наклона спинки
сиденья <Автомобили без
электропривода регулировки сидений>

<<A>>

10. Направляющая подголовника
11. Кольцо
12. Обивка спинки сиденья
13. Основание спинки сиденья
14. Крышка шарнира внутренняя
15. Каркас спинки сиденья в сборе
16. Кольцо
17. Обивка подушки сиденья
18. Основание подушки сиденья
19. Зажим жгута проводов <Автомобили с

электроприводом регулировки сидений>

20. Кнопка рычага продольной регулировки

сиденья <Автомобили без
электропривода регулировки сидений>

<<B>>

21. Каркас подушки сиденья в сборе

Последовательность разборки
