Mitsubishi Outlander 3. Руководство - часть 353





ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ

ИНТЕРЬЕР

52A

-5

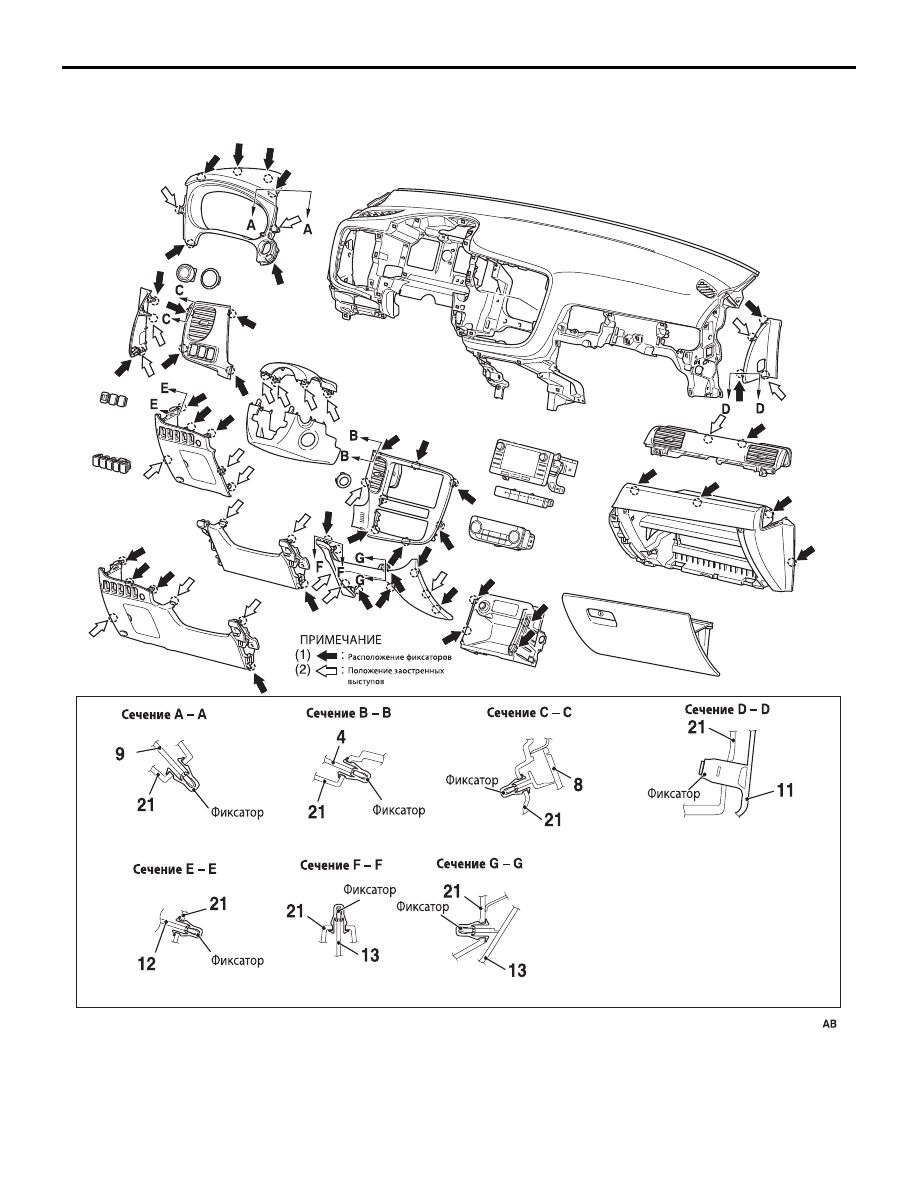

РАСПОЛОЖЕНИЕ ФИКСАТОРОВ И
ЗАЩЕЛОК

ПРИМЕЧАНИЕ: Каждое число на иллюстрации
указывает на номер детали.

ACB05997

ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ

ИНТЕРЬЕР

52A

-6

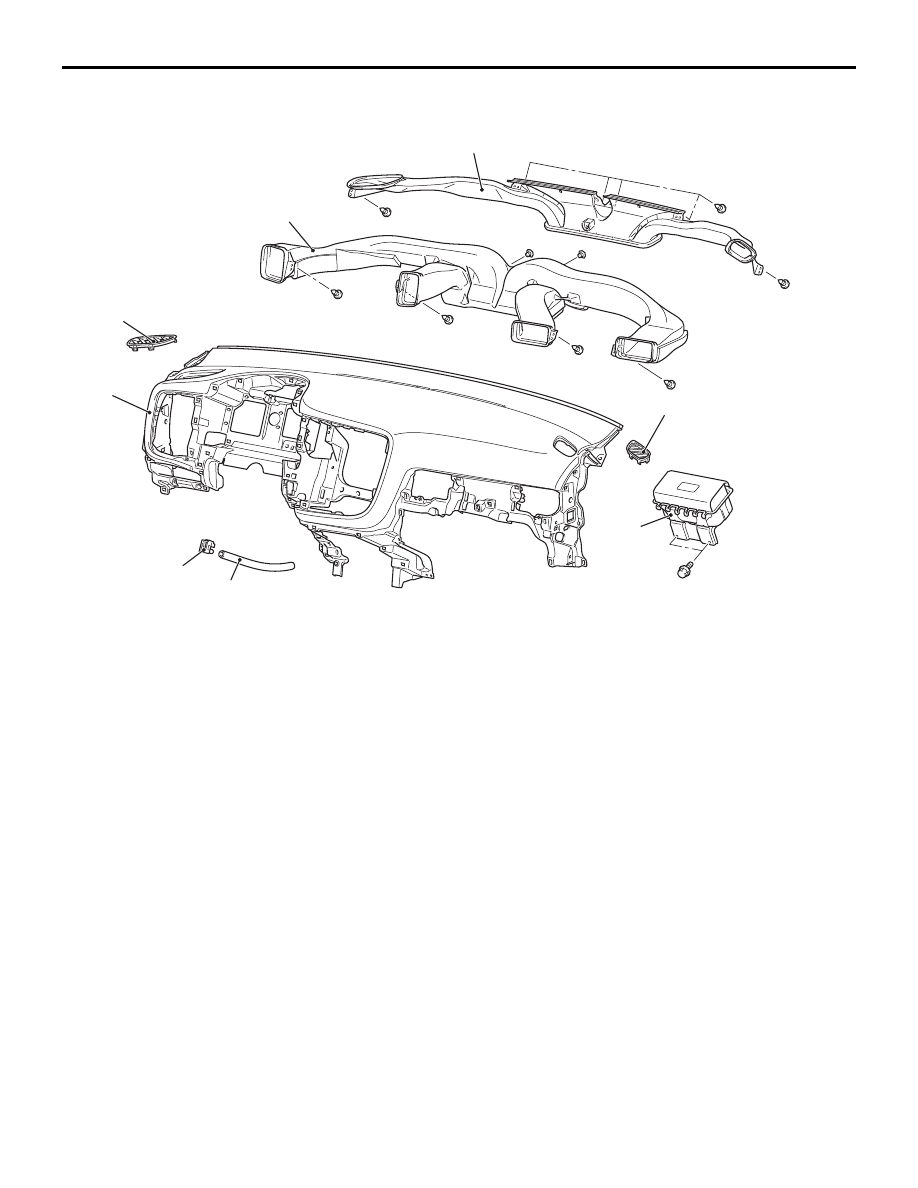

РАЗБОРКА И СБОРКА

M1521001901164

ACB05040

3

2

4

AB

4

1

7

a

c

a

a

a

a

a

5

a

6

a

Последовательность разборки

1.

Модуль подушки безопасности
переднего пассажира.

2.

Распределительный воздуховод

3.

Направляющая антиобледенителя

4.

Решетка вентиляционного отверстия

5.

Датчик температуры воздуха в салоне
(см. ГЛАВУ 55

− Датчик температуры

воздуха в салоне .)

6.

Шланг вытяжного вентилятора

7.

Панель управления

Последовательность разборки

НАПОЛЬНАЯ КОНСОЛЬ В СБОРЕ

ИНТЕРЬЕР

52A

-7

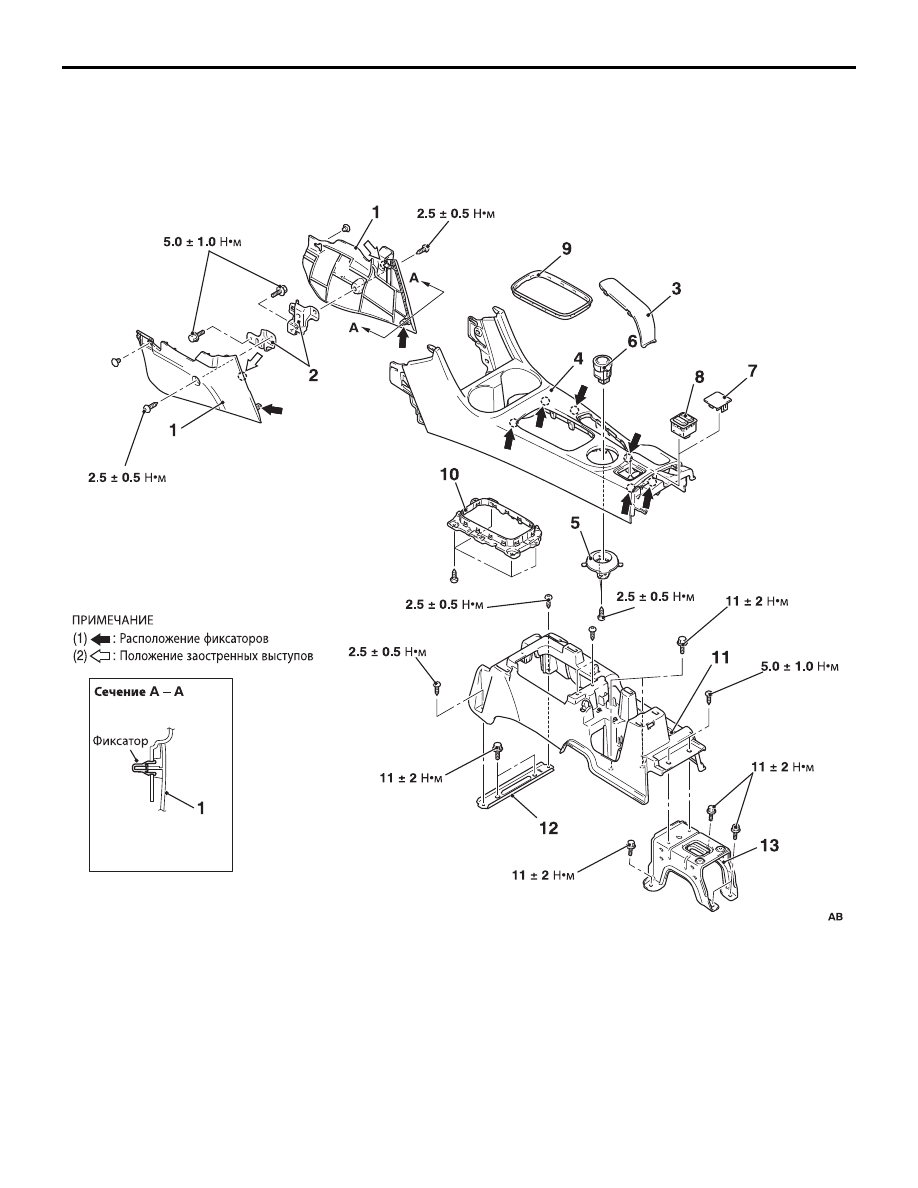

НАПОЛЬНАЯ КОНСОЛЬ В СБОРЕ

ПЕРЕДНЯЯ НАПОЛЬНАЯ КОНСОЛЬ

СНЯТИЕ И УСТАНОВКА

M1521005200885

ACB05038

Последовательность демонтажа

Центральная нижняя панель в сборе (см. ).

1.

Боковая крышка напольной консоли

2.

Кронштейн передней консоли передний

Задняя напольная консоль в сборе (см. ).

Кнопка рычага селектора (см. ГЛАВА 23A

−

Управление коробкой передач )

3.

Крышка рычага стояночного тормоза на
напольной консоли

Подключение разъема переключателя
режимов системы 4WD

Подключение разъема выключателя
обогрева сиденья <Автомобили с
сиденьями с обогревом>

4.

Панель крепления рычага селектора

5.

Окантовка

6.

Переключатель режимов системы 4WD
или переключатель SKAWC

7.

Заглушка

8.

Выключатель обогрева сиденья



<Автомобили с сиденьями с обогревом>

9.

Кольцо

Последовательность демонтажа

НАПОЛЬНАЯ КОНСОЛЬ В СБОРЕ

ИНТЕРЬЕР

52A

-8

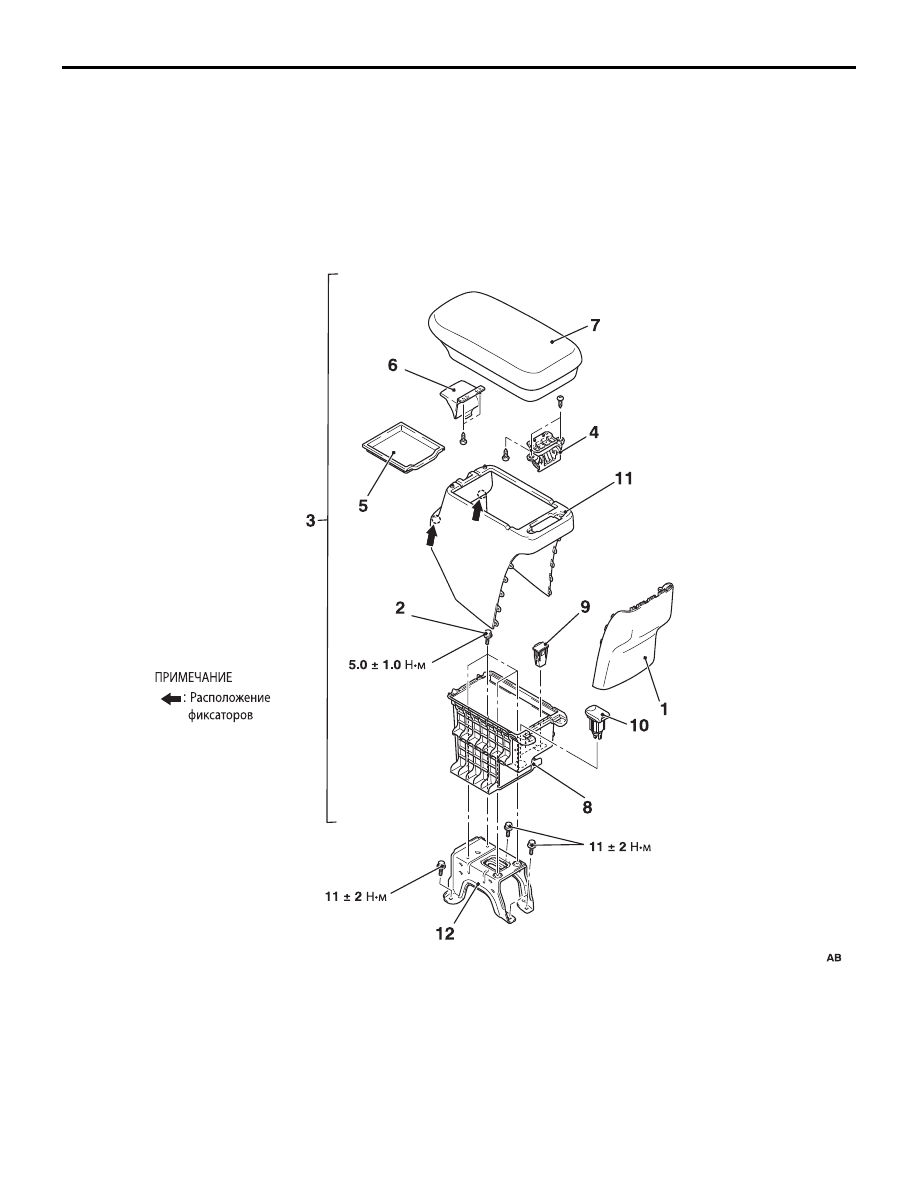

ЗАДНЯЯ НАПОЛЬНАЯ КОНСОЛЬ

СНЯТИЕ И УСТАНОВКА

M1521005700664

10.

Защитная рамка

Внутренняя передающая антенна
(передняя) (см. ГЛАВУ 42B

− Наружная

передающая антенна, внутренняя
передающая антенна в сборе, Модуль
приемных антенн ).

11.

Передняя напольная консоль

Последовательность демонтажа

12.

Плоский кронштейн отделки напольной
консоли

13.

Кронштейн передней консоли
центральный

Последовательность демонтажа

ACC00514

Последовательность разборки

1.

Съемная панель задней напольной консоли

Подключение разъема гнезда для
подключения дополнительного
оборудования

Подключение разъема переходника USB

2.

Болт крепления задней напольной консоли

3.

Задняя напольная консоль

4.

Защелка крышки напольной консоли

5.

Лоток в подлокотнике

6.

Защелка крышки напольной консоли

7.

Крышка напольной консоли

8.

Внутренний отсек напольной консоли

9.

Переходник USB (см. ГЛАВУ 54A

− Снятие и

установка переходника USB )

10.

Гнездо подключения дополнительного
оборудования

11.

Задняя консоль

12.

Кронштейн передней консоли задний

Последовательность разборки
