НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-76

ПРОВЕРКА ФУНКЦИИ ТАЙМЕРА
НАРУЖНЫХ ЗЕРКАЛ ЗАДНЕГО ВИДА

M1511021700265

1. Поверните замок зажигания в положение LOCK

(OFF). Затем проверьте, что наружные зеркала
могут быть сложены и раскрыты примерно за 30
секунд.

2. В противном случае проведите поиск

неисправностей (см.

C.5170

).

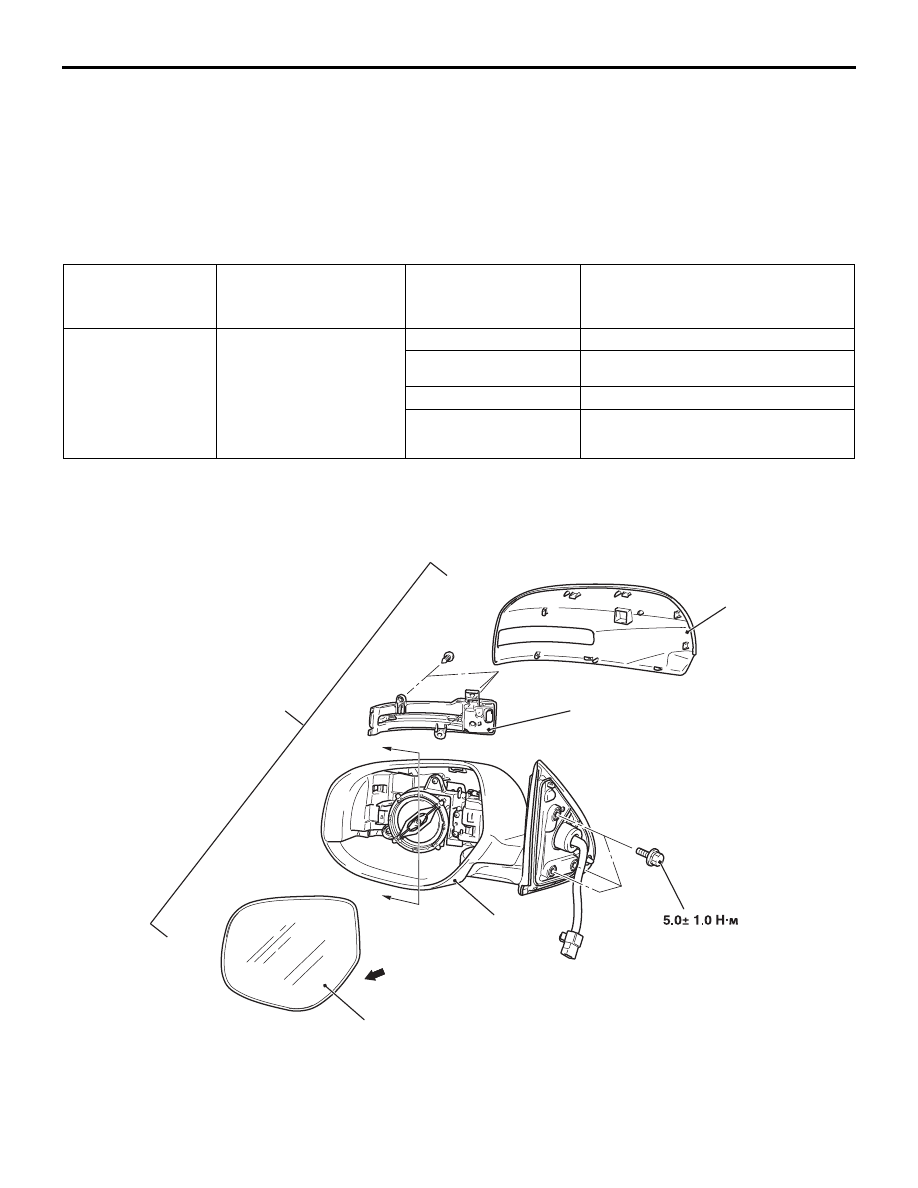

ФУНКЦИЯ ИНДИВИДУАЛЬНОЙ
НАСТРОЙКИ

M1511027402310

При управлении системой ETACS при помощи
прибора M.U.T.III можно выполнить следующие
индивидуальные настройки. Запрограммированные
данные сохраняются даже при отключенной
аккумуляторной батарее.

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

СНЯТИЕ И УСТАНОВКА

M1511006401497

Позиция для
регулировки
(дисплей прибора
M.U.T.III)

Позиция для
регулировки

Содержание
регулировки (дисплей
прибора M.U.T.III)

Содержание регулировки

Auto fold mirror
(Автоматическое
складывание
наружных зеркал)

Функция автоматического
раскладывания наружных
зеркал заднего вида с
электроприводом
складывания <автомобили
с электроприводом
складывания наружных
зеркал заднего вида>

Not Auto

Отсутствие синхронизированной работы

Open Vehicle SPD

Работа в зависимости от скорости
движения автомобиля

Open/Close by IG

Работа, связанная с замком зажигания

OPN/CLS Keyless

Работа, связанная с дистанционным
отпиранием замков дверей (исходное
состояние)

ACB05790

3

AB

1

2

4

A

B

B

5

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-77

ACC00144

ACC00138

Последовательность снятия
наружного зеркала заднего вида



•

Внутренняя треугольная крышка
передней двери (см. ГЛАВУ 52A,
Обивка дверей ).

•

Обивка передних дверей (см. ГЛАВУ
52A, Обивка дверей ).

•

Соединение разъема наружного
зеркала заднего вида

1.

Наружное зеркало заднего вида в
сборе

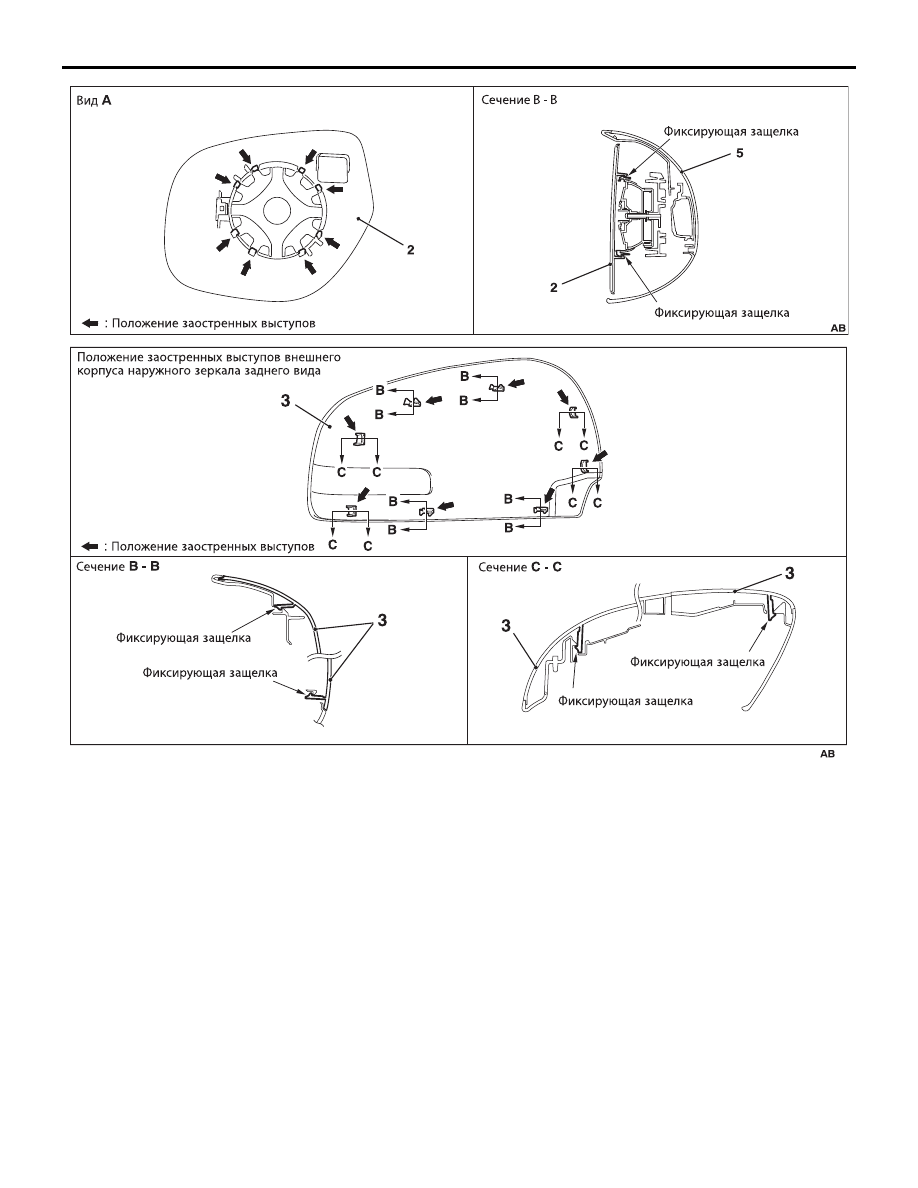

Последовательность снятия
корпуса наружного зеркала
заднего вида

<<

A

>>

2.

Зеркальный элемент

3.

Внешняя крышка наружного
зеркала заднего вида

4.

Боковой указатель поворота в
сборе <С боковым указателем
поворота>

5.

Корпус наружного зеркала заднего
вида

Последовательность действий
при снятии наружного зеркала
заднего вида с дистанционным
управлением



•

Переключатель электропривода
регулировки наружных зеркал
заднего вида (см. ГЛАВУ 52A,
Обивка дверей ).

Последовательность снятия
корпуса наружного зеркала
заднего вида

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-78

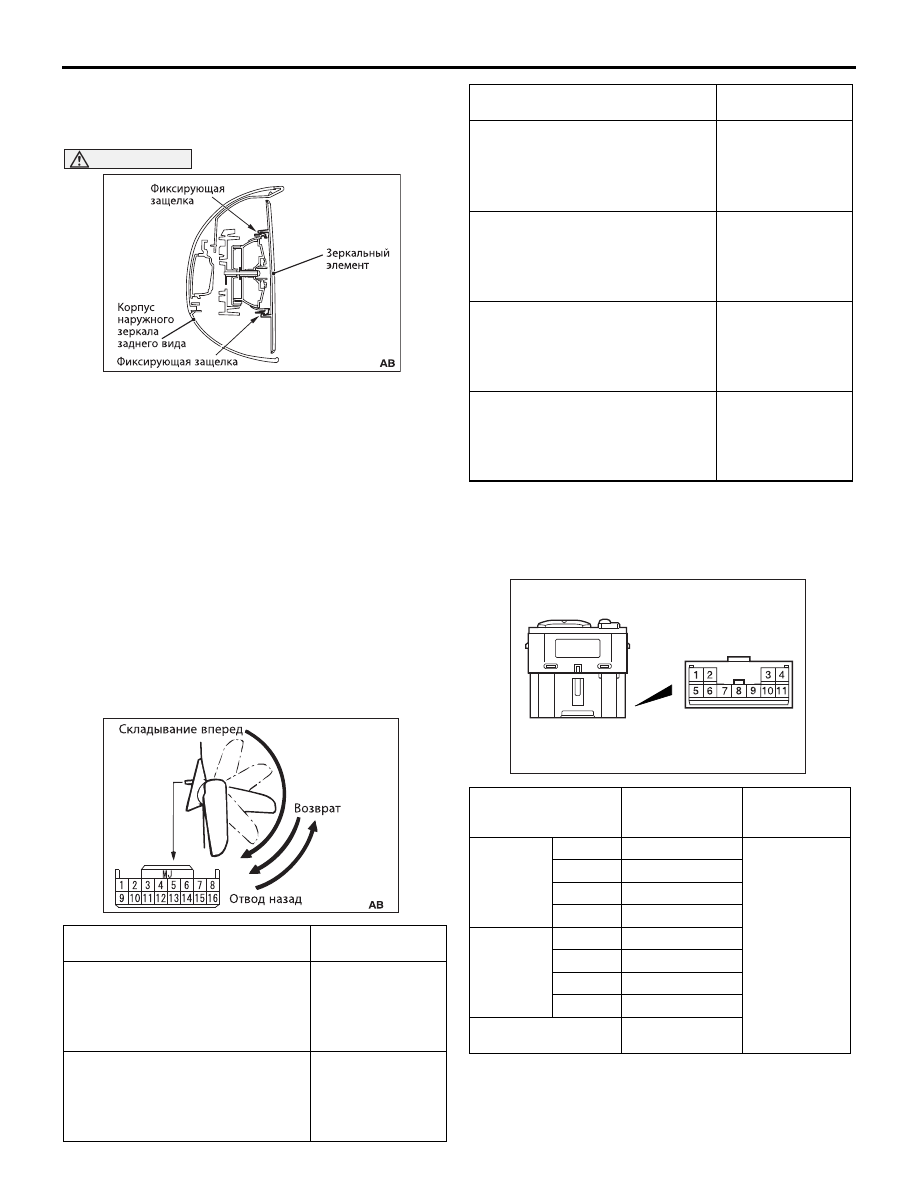

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ ЗЕРКАЛЬНОГО
ЭЛЕМЕНТА

ВНИМАНИЕ

При работе при низких температурах лапка креп
ления зеркального элемента склонна к поломке.
Всегда перед началом работы используйте быто
вой фен или аналогичный прибор для прогрева
лапки крепления зеркального элемента и повер
хности вокруг нее до температуры 20

°C и выше.

При слишком быстром прогреве холодного зер
кального элемента возможно его разрушение.
1. Отсоедините лапку позади зеркального элемента

со стороны корпуса зеркала.

2. Отсоедините разъемы нагревательного элемента

зеркала.

ПРОВЕРКА

M1511019103704

ПРОВЕРКА РАБОТЫ НАРУЖНОГО
ЗЕРКАЛА ЗАДНЕГО ВИДА

Снимите обивку двери и затем подключите аккумуля
торную батарею к разъему наружного зеркала заднего
вида для проверки работоспособности его привода.

ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ
ПРОВОДИМОСТИ ПЕРЕКЛЮЧАТЕЛЯ
ЭЛЕКТРОПРИВОДА РЕГУЛИРОВКИ
НАРУЖНЫХ ЗЕРКАЛ ЗАДНЕГО ВИДА

Соединение аккумуляторной
батареи

Направление
работы

• Присоедините контакт 12 к

«отрицательному» выводу
аккумуляторной батареи.

• Присоедините контакт 5 к

«положительному» выводу
аккумуляторной батареи.

Вверх

• Присоедините контакт 12 к

«положительному» выводу
аккумуляторной батареи.

• Присоедините контакт 5 к

«отрицательному» выводу
аккумуляторной батареи.

Вниз

ACB05788

AC708423

• Присоедините контакт 13 к

«отрицательному» выводу
аккумуляторной батареи.

• Присоедините контакт 12 к

«положительному» выводу
аккумуляторной батареи.

Вправо

• Присоедините контакт 13 к

«положительному» выводу
аккумуляторной батареи.

• Присоедините контакт 12 к

«отрицательному» выводу
аккумуляторной батареи.

Влево

• Присоедините контакт 11 к

«положительному» выводу
аккумуляторной батареи.

• Присоедините контакт 4 к

«отрицательному» выводу
аккумуляторной батареи.

Отвод назад

• Присоедините контакт 11 к

«отрицательному» выводу
аккумуляторной батареи.

• Присоедините контакт 4 к

«положительному» выводу
аккумуляторной батареи.

Возврат

Положение
переключателя

Подключение
мультитестера

Состояние по
техническим
условиям

Левая
сторона

Вверх

1

− 6, 9 − 11

Электрическая
проводимость
имеется (2

Ω

или менее)

Вниз

1

− 11, 6 − 9

Вправо

1

− 6, 9 − 10

Влево

1

− 10, 6 − 9

Правая
сторона

Вверх

1

− 6, 3 − 9

Вниз

1

− 3, 6 − 9

Вправо

1

− 6, 2 − 9

Влево

1

− 2, 6 − 9

Раскрытие и
складывание

1

− 4

Соединение аккумуляторной
батареи

Направление
работы

AC005970

AC507009

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-79

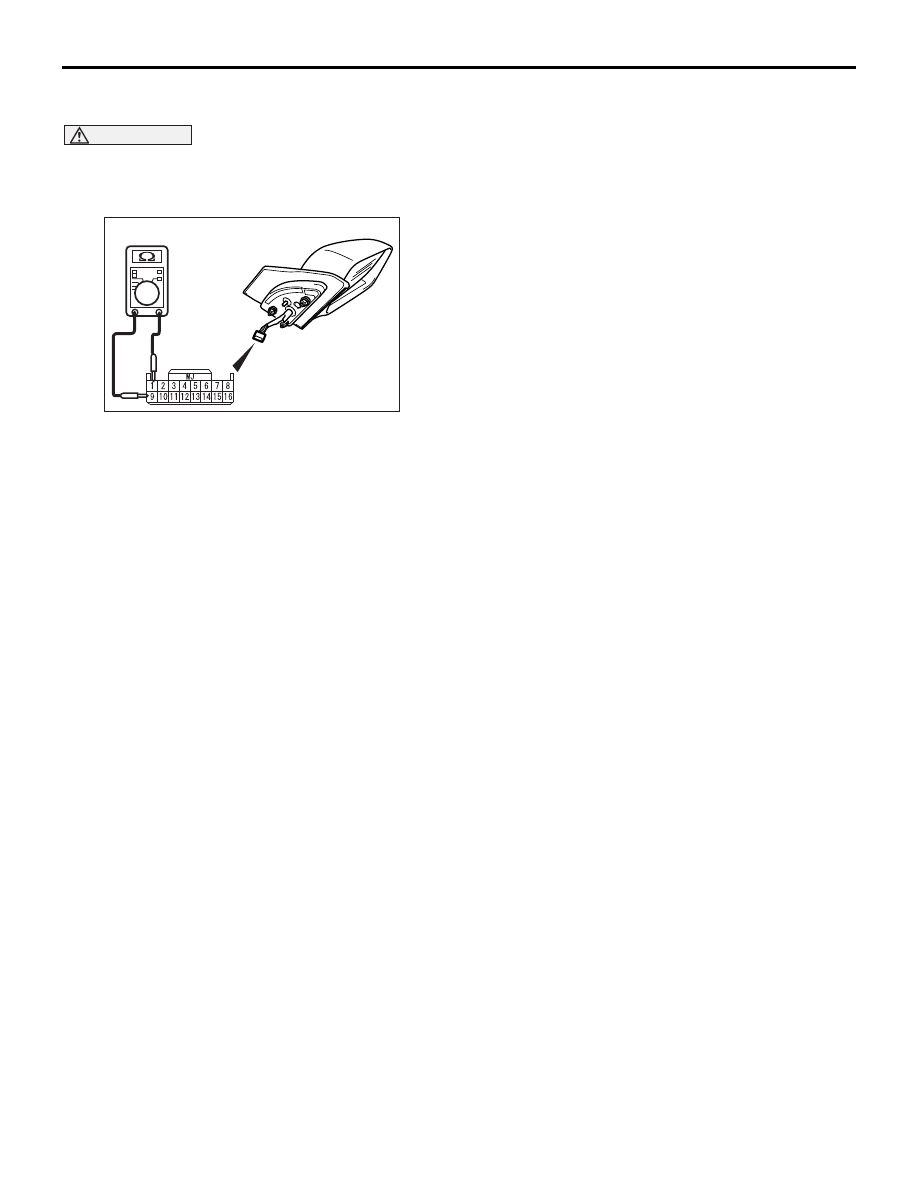

ПРОВЕРКА СИСТЕМЫ ОБОГРЕВА
ЗЕРКАЛЬНЫХ ЭЛЕМЕНТОВ

ВНИМАНИЕ

Если автомобиль подвергается резкой смене
температуры, дайте ему некоторое время для
выравнивания температуры перед проверкой
работы системы обогрева.

Проверьте, что величина сопротивления между
контактами разъема соответствует номинальному
значению

Номинальное значение: 7.2

± 1,4 Ω (при 25°C
