52A

-1

ˆ¸ ´  52A

ИНТЕРЬЕР

˛˜¯—˘ ˝¨¯

ОСНОВНЫЕ ДАННЫЕ



ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

52A

-2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

52A

-2

ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ

52A

-2

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

52A

-2

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

52A

-6

НАПОЛЬНАЯ КОНСОЛЬ В СБОРЕ

52A

-7

ПЕРЕДНЯЯ НАПОЛЬНАЯ КОНСОЛЬ . . . .

52A

-7

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

52A

-7

ЗАДНЯЯ НАПОЛЬНАЯ КОНСОЛЬ  . . . . . .

52A

-8

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

52A

-8

ЭЛЕМЕНТЫ ОТДЕЛКИ  . . . . . . . .

52A

-9

ОТДЕЛКА ИНТЕРЬЕРА. . . . . . . . . . . . . . . .

52A

-9

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

52A

-9

ОБИВКА ДВЕРЕЙ . . . . . . . . . . . . . . . . . . . .

52A

-11

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

52A

-11

ОБИВКА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

52A

-14

СНЯТИЕ И УСТАНОВКА. . . . . . . . . . . . . . .

52A

-14

ОБИВКА ПОТОЛКА  . . . . . . . . . . .

52A

-15

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

52A

-15

ВНУТРЕННЕЕ ЗЕРКАЛО



ЗАДНЕГО ВИДА . . . . . . . . . . . . . .

52A

-17

КЛЕЙ  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

52A

-17

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

52A

-17

СИДЕНЬЕ В СБОРЕ  . . . . . . . . . . .

52A

-18

ПЕРЕДНЕЕ СИДЕНЬЕ В СБОРЕ  . . . . . . . .

52A

-18

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

52A

-18

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

52A

-19

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

52A

-20

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

52A

-22

СИДЕНЬЯ ВТОРОГО РЯДА В СБОРЕ. . . .

52A

-23

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

52A

-23

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

52A

-24

РЕМЕНИ БЕЗОПАСНОСТИ  . . . . .

52A

-27

РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ



СИДЕНИЙ  . . . . . . . . . . . . . . . . . . . . . . . . . .

52A

-27

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

52A

-27

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

52A

-27

РЕМНИ БЕЗОПАСНОСТИ ЗАДНЕГО



СИДЕНЬЯ  . . . . . . . . . . . . . . . . . . . . . . . . . .

52A

-28

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

52A

-28

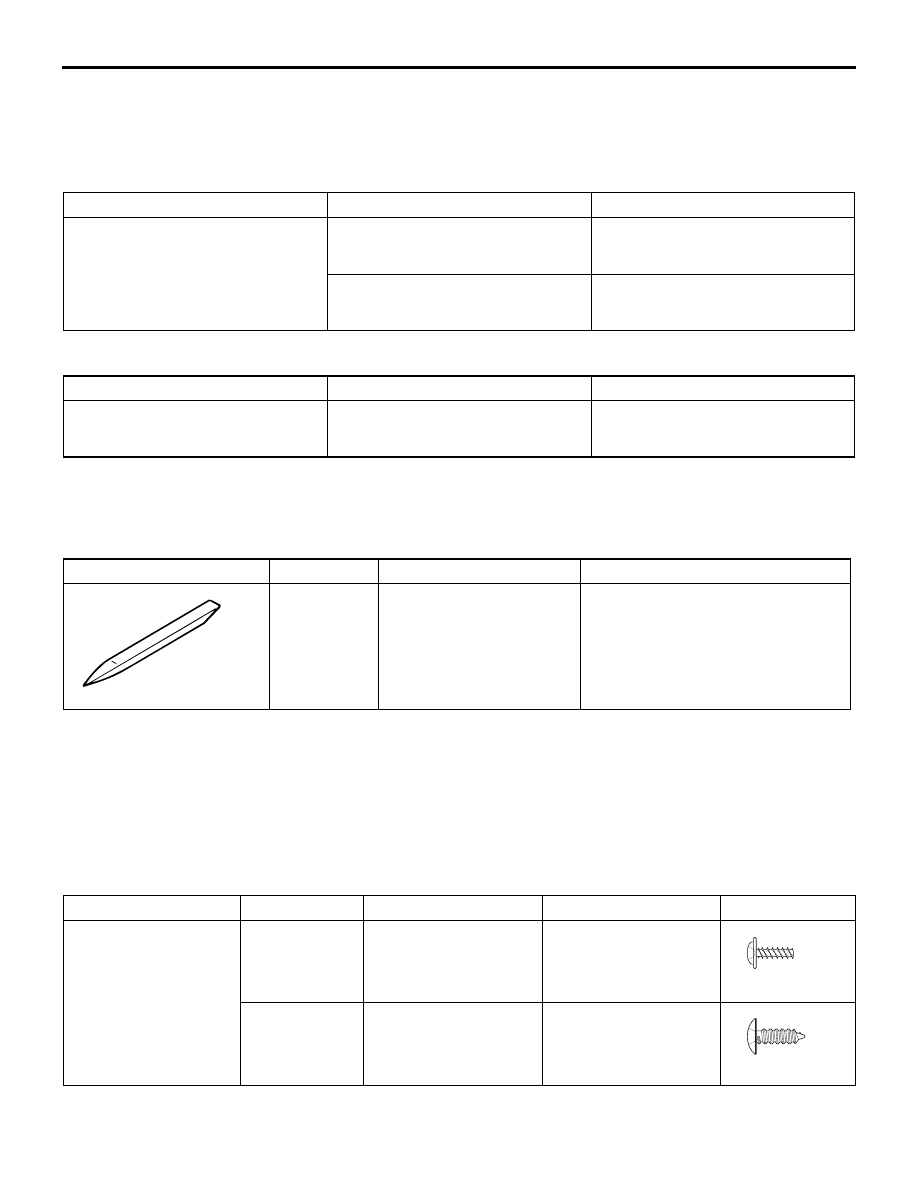

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

ИНТЕРЬЕР

52A

-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1521000300393

ОБОГРЕВАТЕЛЬ ПОДУШКИ СИДЕНЬЯ

ОБОГРЕВАТЕЛЬ СПИНКИ СИДЕНЬЯ

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1521000600480

ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

M1521001703133

Для установки панели управления используются
следующие винты и болты: Болты и винты
обозначены символами на иллюстрациях в разделах
«СНЯТИЕ И УСТАНОВКА» и «РАЗБОРКА И СБОРКА».

Позиция

Напряжение на контактах

Номинальное значение

Обогреватель подушки сиденья
(температура в салоне 20

°C)

Обогреватель подушки сиденья
(контакт № 1)

− Обогреватель

подушки сиденья (контакт № 2)

от 4,32 до 5,28

Ω

Обогреватель подушки сиденья
(контакт № 1)

− Обогреватель

спинки сиденья (контакт № 1)

от 4,61 до 5,63

Ω

Позиция

Напряжение на контактах

Номинальное значение

Обогреватель спинки сиденья
(температура в салоне 20

°C)

Обогреватель спинки сиденья
(контакт № 1)

− Обогреватель

спинки сиденья (контакт № 2)

от 4,90 до 5,98

Ω

Инструмент

Номер

Наименование

Применение

MB990784

Съемник орнаментов

Снятие выключателей и элементов
обивки

MB990784

Наименование

Символ

Размер (D

× L), мм

Цвет

Форма

Самонарезающие
винты

а

5

× 14

−

b

5

× 16

−

AC104436

AC104450

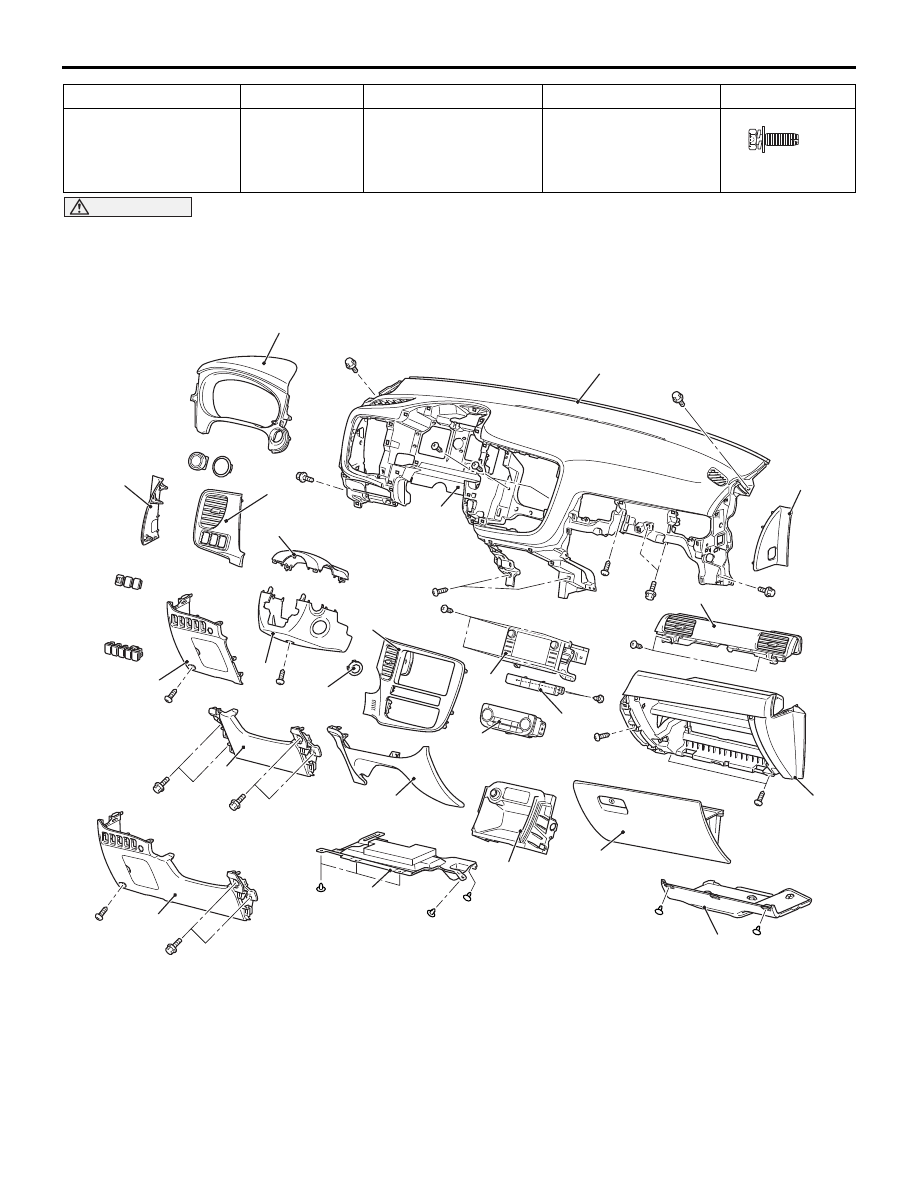

ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ

ИНТЕРЬЕР

52A

-3

ВНИМАНИЕ

• Перед снятием модуля подушки безопасности переднего пассажира см. ГЛАВУ 52B K Меры

предосторожности при обслуживании , Модули подушек безопасности водителя и переднего
пассажира, и Спиральная пружина .

• Не подвергайте сотрясениям или ударам блок управления системой SRS при снятии/установке

панели управления.

Болт с шайбой

с

6

× 16

−

Наименование

Символ

Размер (D

× L), мм

Цвет

Форма

AC104429

ACB05036 AB

1

2

14

6

5

10

16

7

17

19

20

11

9

c

c

b

c

c

21

11

e

4

18

b

b

b

a

f

8

3

12

13

b

a

b

c

c

b

c

b

14

c

15

b

Последовательност демонтажа

1.

Верхний кожух рулевой колонки

2.

Нижний кожух рулевой колонки

3.

Кожух замка зажигания

4.

Центральная панель в сборе

5.

Радиоприемник и проигрыватель
компактKдисков в сборе

6.

Выключатель аварийной световой
сигнализации

7

Панель управления отопителем (см. ГЛАВУ 55

− Блок управления отопителем .)

8.

Боковая вентиляционная решетка

9.

Рамка панели приборов

10. Нижний кожух (со стороны водителя)
11. Боковая накладка

Последовательност демонтажа

ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ

ИНТЕРЬЕР

52A

-4

12. Левый нижний кожух передней панели

<Автомобили с коленной подушкой
безопасности>

13. Центральная нижняя панель в сборе
14. Правый нижний кожух передней панели

<Автомобили с коленной подушкой
безопасности>

15. Нижний кожух передней панели <Автомобили

без коленной подушкой безопасности>

•.

Передняя напольная консоль в сборе (см. ).

16. Нижний отсек для мелких предметов в

центральной консоли

17. Нижний кожух (со стороны переднего

пассажира)

18. Крышка перчаточного ящика в сборе
19. Перчаточный ящик в сборе
20. Панель отделки
•

Разъем плафона освещения перчаточного
ящика

•

Подключение разъема модуля подушки
безопасности переднего пассажира (см.
ГЛАВУ 52B

− Модуль подушки безопасности

переднего пассажира .)

•

Отделка передней стойки (см. .)

21. Панель управления в сборе

Последовательност демонтажа
