СИДЕНЬЕ В СБОРЕ

ИНТЕРЬЕР

52A

-25

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

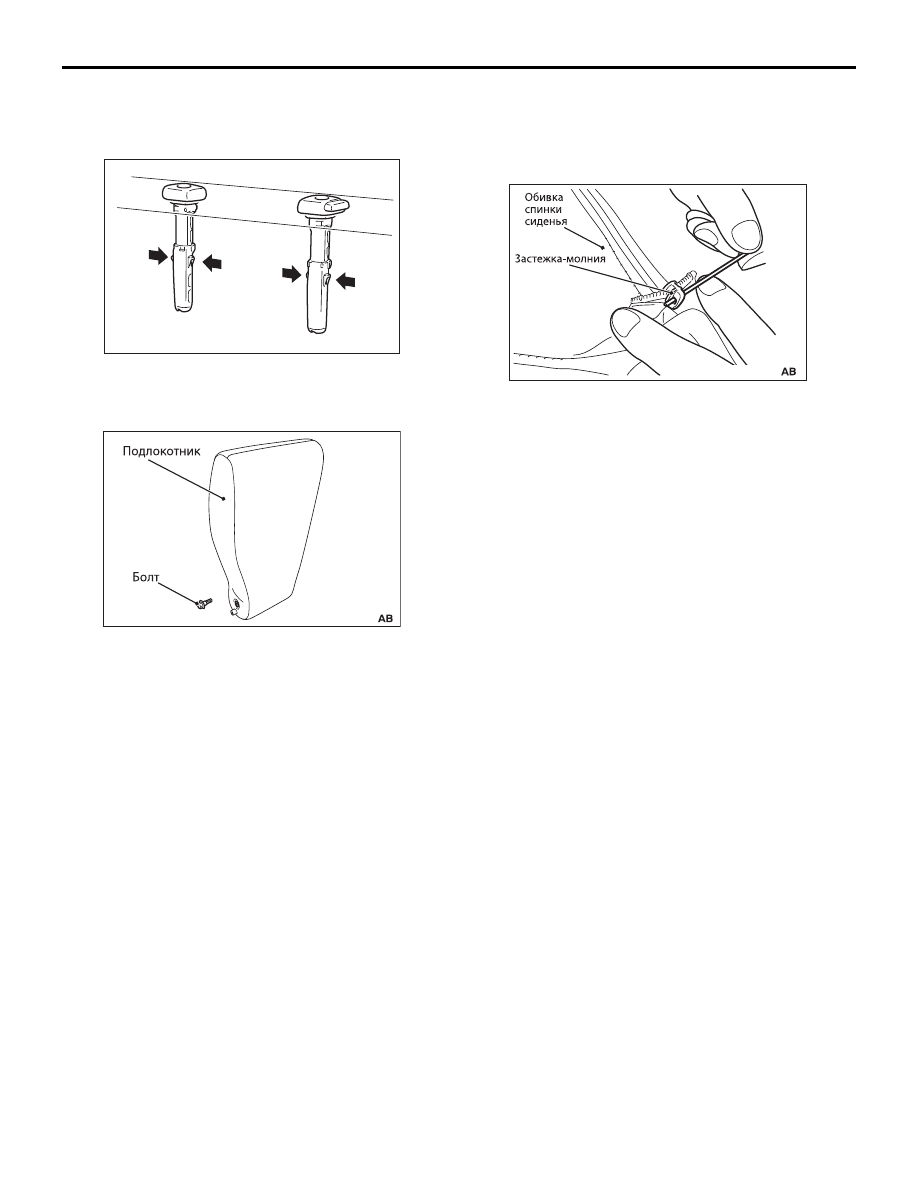

<<A>> СНЯТИЕ НАПРАВЛЯЮЩЕЙ
ПОДГОЛОВНИКА

Снимите, нажимая внутрь выступы с обеих сторон.

<<B>> СНЯТИЕ ПОДГОЛОВНИКА

Отверните болты (правый и левый), чтобы снять
подголовник.

<<C>>СНЯТИЕ ОБИВКИ СПИНКИ
СИДЕНЬЯ

Для снятия обивки спинки сиденья разблокируйте
застежкуKмолнию, вставив проволоку в замок, чтобы
открыть его.

AC205342

ACB05999

ACC00098

СИДЕНЬЕ В СБОРЕ

ИНТЕРЬЕР

52A

-26

<СИДЕНЬЕ ВТОРОГО РЯДА (ПРАВОЕ)>

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ

<<A>> СНЯТИЕ НАПРАВЛЯЮЩЕЙ
ПОДГОЛОВНИКА

Снимите, нажимая внутрь выступы с обеих сторон.

ACB05993

Последовательность разборки



1.

Кольцо

2.

Обивка подушки сиденья

3.

Подушка сиденья

4.

Крышка фиксатора сиденья второго
ряда

5.

Кожух основания подушки сиденья

6.

Крышка рычага регулировки угла
наклона спинки сиденья

7.

Крышка рычага регулировки угла
наклона спинки сиденья

8.

Внутренняя крышка рычага регулировки
угла наклона спинки сиденья

9.

Крышка рычага регулировки угла
наклона спинки сиденья

10.

Замок ремня безопасности крайнего
сиденья

11.

Внутренняя крышка рычага регулировки
угла наклона спинки сиденья

12.

Крышка рычага складывания сиденья

<<A>>

13.

Направляющая подголовника

14.

Кольцо

15.

Обивка спинки сиденья

16.

Основание спинки сиденья

17.

Каркас сиденья в сборе

AC205342

РЕМЕНИ БЕЗОПАСНОСТИ

ИНТЕРЬЕР

52A

-27

РЕМЕНИ БЕЗОПАСНОСТИ

РЕМНИ БЕЗОПАСНОСТИ ПЕРЕДНИХ
СИДЕНИЙ

СНЯТИЕ И УСТАНОВКА

M1523001301577

ВНИМАНИЕ

SRS: Перед снятием и установкой ремней безопасности с преднатяжителем ознакомьтесь с
разделом 52В K Меры предосторожности при обслуживании системы SRS  и Ремни безопасности с
преднатяжителем .

Информация по снятию и установке приведена в
ГЛАВЕ 52B, Ремень безопасности с
преднатяжителем .

ПРОВЕРКА

M1523004400837

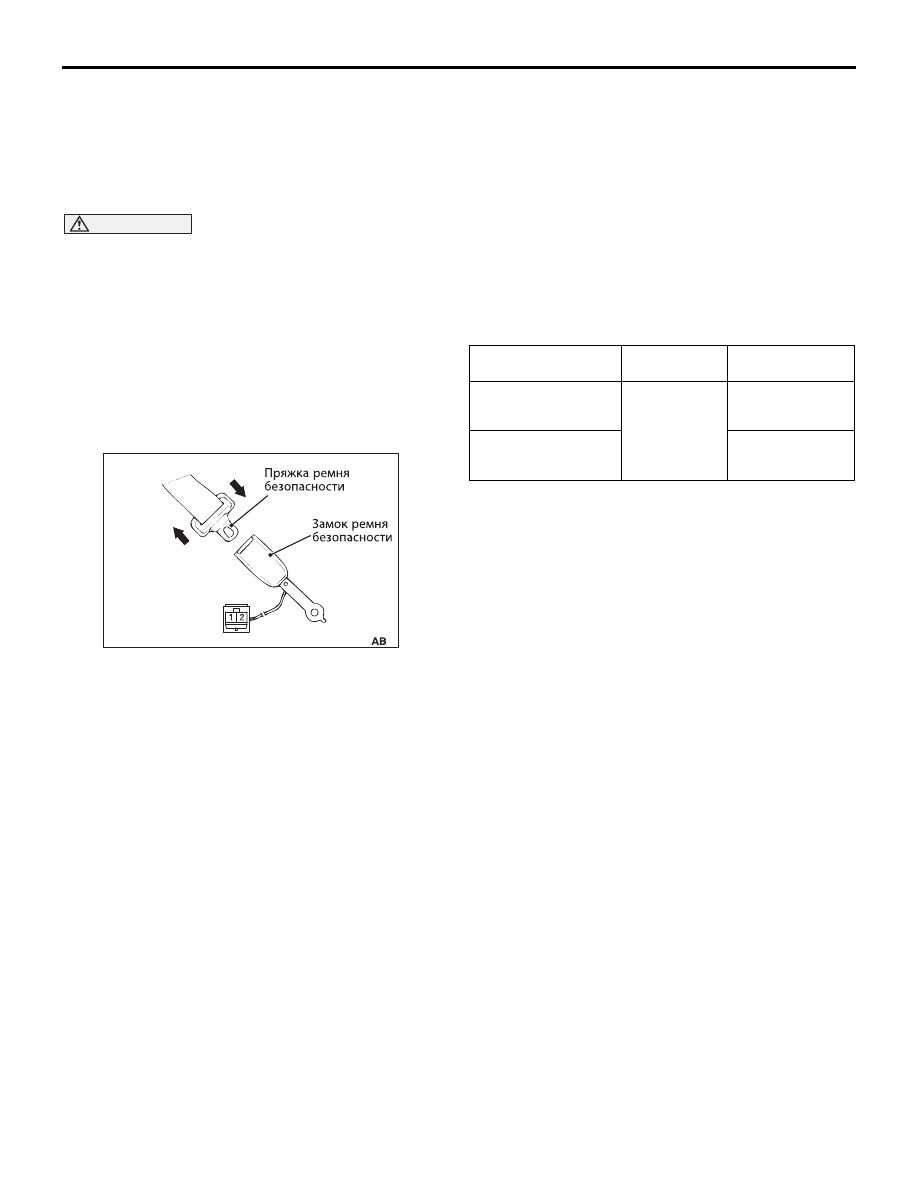

ПРОВЕРКА НАЛИЧИЯ ЭЛЕКТРИЧЕСКОЙ
ПРОВОДИМОСТИ ДАТЧИКА РЕМНЯ
БЕЗОПАСНОСТИ

Если электрическая проводимость отсутствует, то
следует заменить ремень безопасности среднего
сиденья.

AC507206

Позиция

Номер
контакта

Нормальное
состояние

Ремень безопасности
используется

1

− 2

Электрическая
проводимость
отсутствует

Ремень безопасности
не используется

Электрическая
проводимость
имеется

РЕМЕНИ БЕЗОПАСНОСТИ

ИНТЕРЬЕР

52A

-28

РЕМНИ БЕЗОПАСНОСТИ ЗАДНЕГО
СИДЕНЬЯ

СНЯТИЕ И УСТАНОВКА

M1523001601329

ACB05995

Последовательность снятия ремней
безопасности сидений второго ряда

1.

Болт нижнего крепления бокового
ремня безопасности

•

Задняя накладка порога, передняя часть
задней накладки порога, нижняя обивка
боковины багажного отделения, верхняя
обивка боковины багажного отделения
(см. ).

2.

Боковой ремень безопасности

•

Подушка сиденья в сборе (левая
сторона)

•

Обивка потолка (см. ).

3.

Средний ремень безопасности

4.

Замок бокового ремня безопасности

5.

Замок среднего ремня безопасности

•

Подушка сиденья в сборе

6.

Замок среднего ремня безопасности
(левая сторона)

Последовательность снятия ремней
безопасности сидений второго ряда
