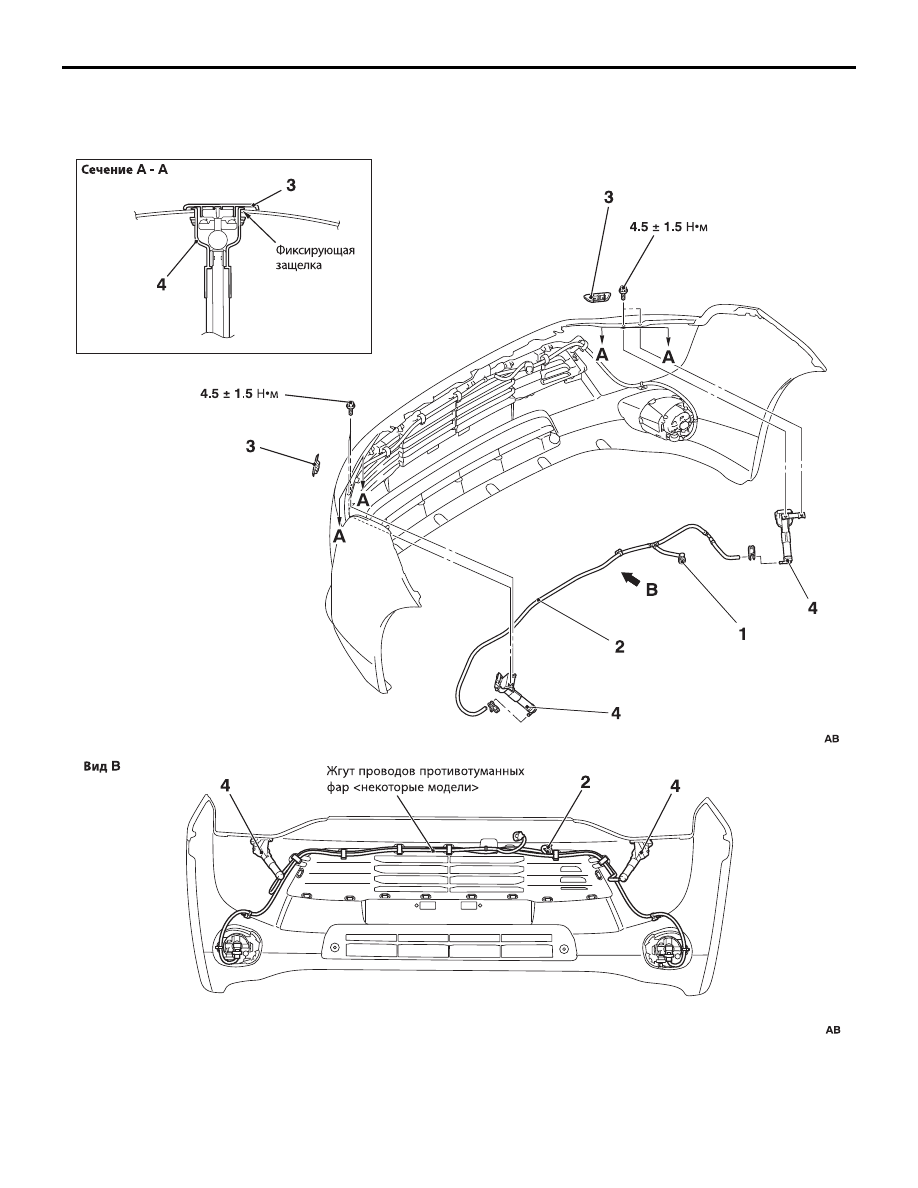

ОМЫВАТЕЛЬ ФАР

ЭКСТЕРЬЕР

-60

ОМЫВАТЕЛЬ ФАР

ПОИСК НЕИСПРАВНОСТЕЙ

ТИПОВОЙ МЕТОД ПОИСКА
НЕИСПРАВНОСТЕЙ

M1511014600835

См. ГЛАВУ 00 – Содержание раздела «Поиск
неисправностей» .

Методика проверки: Омыватель фар не работает.

ВНИМАНИЕ

При замене блока управления убедитесь в исправности цепей входных и выходных сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ ПРИЗНАКА
НЕИСПРАВНОСТИ

Возможны неисправности в электродвигателе
омывателя фар, реле омывателя фар, подрулевом
переключателе или блоке управления системой
ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправность электродвигателя омывателя фар

• Неисправность реле омывателя фар

• Неисправность подрулевого переключателя

• Неисправность блока управления системой

ETACS

• Повреждение жгута проводов или разъемов

ПРОЦЕДУРА ДИАГНОСТИКИ

ЭТАП 1. Диагностический код прибора M.U.T.III.
При положении LOCK (OFF) замка зажигания в
убедитесь в том, что блок управления системой
ETACS не записывает диагностический код.

Q: Записан ли диагностический код?

ДА : См. ГЛАВУ 54A, Таблица диагностических

кодов .

НЕТ : Переходите к этапу 2.

ЭТАП 2. Перечень данных прибора M.U.T.III
Проверьте перечисленные ниже входные сигналы,
которые относятся к омывателю фар.

• Замок зажигания: Положение ON

• Переключатель омывателя фар: Положение ON

НОРМА: Для всех позиций регистрируется
нормальное состояние.

Q: В норме ли результаты проверки?

Все сигналы принимаются нормально. : Пере

ходите к этапу 3.

Не получен сигнал переключателя омывателя
фар. : См. ГЛАВУ 54A, Входной сигнал, Методика

проверки 11 «Не получен сигнал подруле
вого переключателя ».

Не получен сигнал замка зажигания (IG1). :

См. ГЛАВУ 54A, Входной сигнал, Методика
проверки 2 «Не получен сигнал замка зажи
гания (IG1) ».

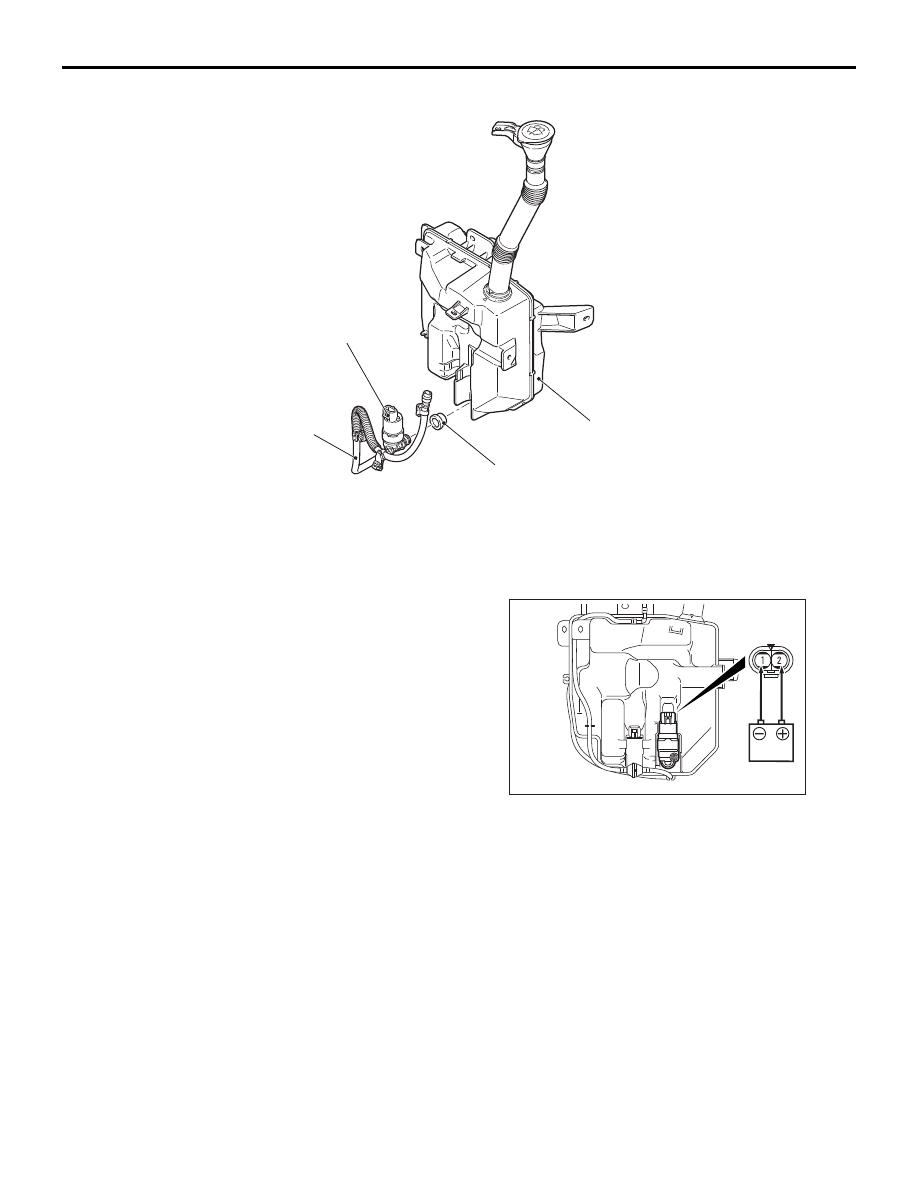

ЭТАП 3. Проверка состояния электродвигателя
омывателя фар в сборе.
См.

C.5163

Q: В норме ли результаты проверки?

ДА : Переходите к этапу 4.
НЕТ : Замените электродвигатель омывателя

фар.

ЭТАП 4. Измерение сопротивления на разъеме
электродвигателя омывателя фар (контакт
соединения на «массу»).
(1) Отсоедините разъем, измерения проводите со

стороны жгута проводов.

(2) Электрическая проводимость между разъемом

электродвигателя омывателя фар (контакт
соединения на «массу») и «массой» кузова.

НОРМА: Электрическая проводимость
имеется (2

Ω или менее)

Q: В норме ли результаты проверки?

ДА : Переходите к этапу 6.
НЕТ : Переходите к этапу 5.

ЭТАП 5. Проверка наличия обрыва в цепи
соединения на «массу» между разъемом
электродвигателя омывателя фар и «массой»
кузова.

Q: В норме ли результаты проверки?

ДА : Неисправность может быть периодически

повторяющейся неисправностью

(см. ГЛАВУ 00, Как пользоваться разделом
«Поиск неисправностей»/Проверка техни
ческого состояния Как устранять периоди
чески появляющиеся неисправности ).

НЕТ : Отремонтируйте жгут проводов.

№
позиции

Наименование
позиции

Нормальный
результат проверки

214

Омыватель фар

Положение ON

254

Напряжение IG

Напряжение системы

ОМЫВАТЕЛЬ ФАР

ЭКСТЕРЬЕР

-61

ЭТАП 6. Проверка реле омывателя фар.
См.

C.5163

Q: В норме ли результаты проверки?

ДА : Переходите к этапу 7.
НЕТ : Замените реле омывателя фар.

ЭТАП 7. Измерение напряжения на разъеме реле
омывателя фар (цепь питания).
(1) Снимите реле омывателя фар, измерения

проводите со стороны жгута проводов.

(2) Проверьте напряжение между разъемом реле

омывателя фар (контакты подачи питания) и
«массой» кузова.

НОРМА: Напряжение системы

Q: В норме ли результаты проверки?

ДА : Переходите к этапу 9.
НЕТ : Переходите к этапу 8.

ЭТАП 8. Проверка наличия обрыва в цепи
питания между разъемом реле омывателя фар и
плавкой вставкой (4).

Q: В норме ли результаты проверки?

ДА : Неисправность может быть периодически

повторяющейся неисправностью (см.
ГЛАВУ 00, Как пользоваться разделом
«Поиск неисправностей»/Проверка техни
ческого состояния Как устранять периоди
чески появляющиеся неисправности ).

НЕТ : Отремонтируйте жгут проводов.

ЭТАП 9. Проверка наличия обрыва в линии HWA
между разъемом блока управления системой
ETACS и разъемом реле омывателя фар.

Q: В норме ли результаты проверки?

ДА : Переходите к этапу 10.
НЕТ : Отремонтируйте жгут проводов.

ЭТАП 10. Проверка наличия обрыва в цепи
питания между разъемом электродвигателя
омывателя фар и разъемом реле омывателя
фар.

Q: В норме ли результаты проверки?

ДА : Переходите к этапу 11.
НЕТ : Отремонтируйте жгут проводов.

ЭТАП 11. Повторная проверка системы.
Сейчас омыватель фар должен работать нормально.

Q: В норме ли результаты проверки?

ДА : Неисправность может быть периодически

НЕТ : Замените блок управления системой

ETACS. Затем запишите номер шасси
(Chassis No.) системы иммобилайзера (см.
ГЛАВУ 00, Меры безопасности перед прове
дением обслуживания – Как записать номер
шасси (Chassis No.) ).
