ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ЭКСТЕРЬЕР

51

-52

ЭТАП 4. Повторная проверка системы.
Проверьте, работает ли очиститель стекла двери
багажного отделения в непрерывном режиме при
включении передачи заднего хода (положение R).

Q: В норме ли результаты проверки?

ДА :  Периодически повторяющаяся неисправность

(см. ГЛАВУ 00

− Как пользоваться разделом

«Поиск неисправностей»/Проверка техничес
кого состояния – Как устранять периодически
появляющиеся неисправности ).

НЕТ : Замените блок управления системой

ETACS.

МЕТОДИКА ПРОВЕРКИ 4: Омыватель стекла двери багажного отделения не работает
нормально.

ВНИМАНИЕ

При замене блока управления убедитесь в
исправности цепей входных и выходных
сигналов.

КОММЕНТАРИЙ ПО ПОВОДУ ПРИЗНАКА
НЕИСПРАВНОСТИ

Могут быть неисправны цепь входного сигнала от
переключателя очистителя стекла двери багажного
отделения, электродвигатель омывателя или блок
управления системой ETACS.

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправен электродвигатель омывателя

• Неисправен подрулевой переключатель

• Неисправность блока управления системой ETACS

• Неисправности жгута проводов и разъемов

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Убедитесь, что омыватель ветрового
стекла работает.
Проверьте, нормально ли работает омыватель
ветрового стекла.

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 2.
НЕТ : Обратитесь к Методике проверки 10 «Омы

ватель ветрового стекла не работает

C.5133

».

ЭТАП 2. Диагностический код прибора M.U.T.III
Проверьте, записан ли диагностический код,
относящийся к системе ETACS.

Q: Записан ли диагностический код?

ДА :  Проведите поиск неисправностей системы

ETACS. См. .

НЕТ : Переходите к этапу 3.

ЭТАП 3. Перечень данных прибора M.U.T.III
Проверьте входной сигнал, относящийся к работе
омывателя стекла двери багажного отделения.

• Замок зажигания: Положение ACC

• Переключатель омывателя стекла двери

багажного отделения: Положение ON

НОРМА: Регистрируется исправное
состояние.

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 4.
НЕТ : См. ГЛАВУ 54A

− Система ETACS, Методика

проверки 11 «Не получен сигнал подруле
вого переключателя».

ЭТАП 4. Проверка состояния электродвигателя
омывателя стекла двери багажного отделения.
Проверьте, нормально ли работает
электродвигатель омывателя (см.

C.5155

).

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 5.
НЕТ : Замените электродвигатель омывателя.

ЭТАП 5. Повторная проверка системы.
Проверьте, нормально ли работает омыватель
задней двери.

Q: В норме ли результаты проверки?

ДА :  Периодически повторяющаяся неисправность

(см. ГЛАВУ 00

− Как пользоваться разделом

«Поиск неисправностей»/Проверка техничес
кого состояния – Как устранять периодически
появляющиеся неисправности ).

НЕТ : Замените блок управления системой ETACS.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ

ПРОВЕРКА РАБОТЫ ФУНКЦИИ
ВКЛЮЧЕНИЯ ОЧИСТИТЕЛЯ СТЕКЛА
ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ ПРИ
ВКЛЮЧЕНИИ ПЕРЕДАЧИ ЗАДНЕГО ХОДА

M1511022100169

1.Если рычаг селектора коробки передач переведен

в положение "R" при переключателе очистителя

стекла стекла двери багажного отделения в
положении "INT", то примерно через одну
секунду очиститель совершит 23 взмаха
щетками при низкой скорости.

2.В противном случае проведите поиск

неисправностей. (См.

C.5151

)

№ позиции

Наименование
позиции

Нормальное
состояние

Позиция 238

Омыватель стекла
двери багажного
отделения

Положение ON

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ЭКСТЕРЬЕР

51

-53

ФУНКЦИЯ ИНДИВИДУАЛЬНОЙ
НАСТРОЙКИ

M1511027402309

При управлении системой ETACS при помощи
прибора M.U.T.III можно выполнить следующие
индивидуальные настройки. Запрограммированные
данные сохраняются даже при отключенной
аккумуляторной батарее.

Позиция для
регулировки
(дисплей
прибора
M.U.T.III)

Позиция для
регулировки

Содержание
регулировки (дисплей
прибора M.U.T.III)

Содержание регулировки

Длительность
паузы в работе
очистителя стекла
двери багажного
отделения

Регулировка
длительности паузы

0 sec

Пауза отсутствует

4 sec

4 секунд

8 sec

8 секунд (исходное состояние)

16 sec

16 секунд

Омыватель
ветрового
стекла/стекла
двери багажного
отделения

Отключение или
включение функции
совместной работы
очистителя и
омывателя

Only Washer

Не работает

Washer & Wiper

С функцией: Без функции завершающего
взмаха щеток после выключения очистителя
<Исходное состояние>

With after wipe

С функцией: С функцией завершающего взмаха
щеток после выключения очистителя

Режим низкой
скорости работы
очистителя стекла
двери багажного
отделения

Отключение или
включение
непрерывной работы
очистителя стекла
двери багажного
отделения

Disable

Не работает

Enable

С функцией (исходное состояние)

Очиститель
стекла двери
багажного
отделения
(работа при
включении
передачи заднего
хода)

Регулировка
включения
автоматической
работы очистителя
стекла двери
багажного отделения
при включении
передачи заднего
хода

Enable(R wip.ON)

Работает только при положении ON очистителя
стекла двери багажного отделения

Enable(R/F wip.)

Работает только при положении ON (исходное
состояние) очистителя ветрового стекла или
стекла двери багажного отделения.

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ЭКСТЕРЬЕР

51

-54

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА



ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1511008501069

Дополнительные операции до и после установки

• Снятие и установка бачка омывателя (см.

C.51-19

).

• Снятие и установка электродвигателя омывателя.

ACC00121

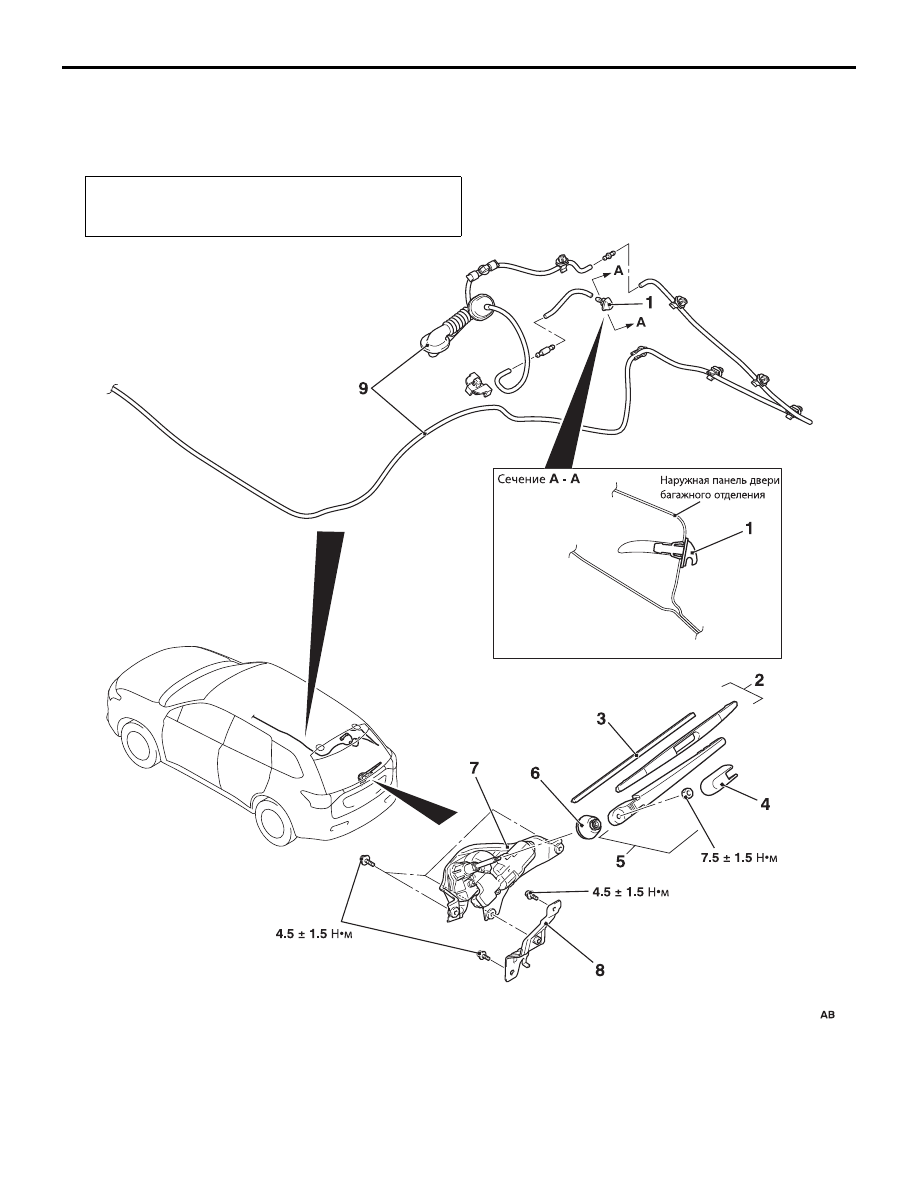

Последовательность снятия
форсунки омывателя стекла



двери багажного отделения

1.

Форсунка омывателя стекла двери
багажного отделения в сборе

Последовательность действий при
снятии щетки очистителя стекла
двери багажного отделения

2.

Щетка очистителя стекла двери
багажного отделения в сборе

>>

A

<<

3.

Щетка очистителя стекла двери
багажного отделения

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ЭКСТЕРЬЕР

51

-55

ПРИМЕЧАНИЕ: Снятие и установка переключателя
очистителя и омывателя, см. ГЛАВУ 54А, Подрулевой
переключатель .

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

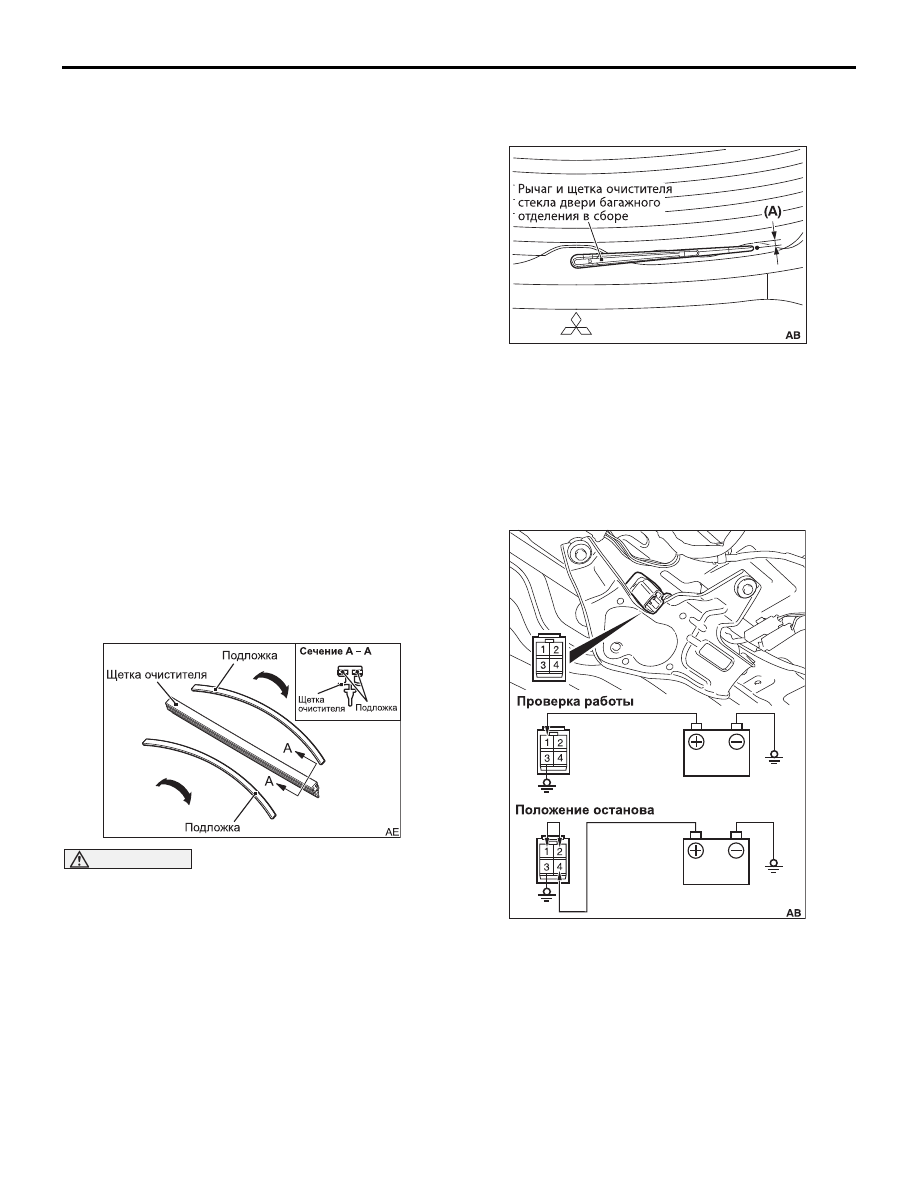

>>A<< УСТАНОВКА ЩЕТКИ ОЧИСТИТЕЛЯ
СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ВНИМАНИЕ

Убедитесь в том, что каркасная пластина щетки
изогнута так, как показано на рисунке, для
обеспечения нормальной работы щетки.

>>B<< УСТАНОВКА РЫЧАГА И ЩЕТКИ
ОЧИСТИТЕЛЯ СТЕКЛА ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

Установите щетку очистителя так, чтобы ее кромка
останавливалась в указанном положении.

Номинальное значение:
(A):

φ 2 метка ± 5 мм

ПРОВЕРКА

M1511019103696

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ОЧИСТИТЕЛЯ СТЕКЛА ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

Проверку электродвигателя очистителя стекла двери
багажного отделения следует выполнять,
отсоединив разъем жгута проводов
электродвигателя и не снимая его с двигателя.

ПРОВЕРКАРАБОТЫ
ЭЛЕКТРОДВИГАТЕЛЯ ОЧИСТИТЕЛЯ
СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

Подайте напряжение от аккумуляторной батареи к
выводам электродвигателя очистителя, как показано
на рисунке, и проверьте работоспособность
электродвигателя.

Последовательность действий при
снятии электродвигателя
очистителя стекла двери багажного
отделения

4.

Крышка

>>

B

<<

5.

Рычаг очистителя стекла двери
багажного отделения в сборе

Отделка двери багажного отделения
(см. ГЛАВУ 52A, Отделка двери
багажного отделения )

6.

Уплотнительная втулка

7.

Электродвигатель очистителя стекла
двери багажного отделения

8.

Кронштейн двигателя очистителя
стекла двери багажного отделения

Последовательность снятия
шланга омывателя стекла двери
багажного отделения

Передняя/задняя защитная пластина,
панель обивки боковины багажного
отделения (см. ГЛАВУ 52 А, Отделка
салона )

Отделка двери багажного отделения
(см. ГЛАВУ 52A, Отделка двери
багажного отделения )

9.

Шланг омывателя стекла двери
багажного отделения

AC101090

ACB05700
