Mitsubishi Outlander 3. Руководство - часть 346

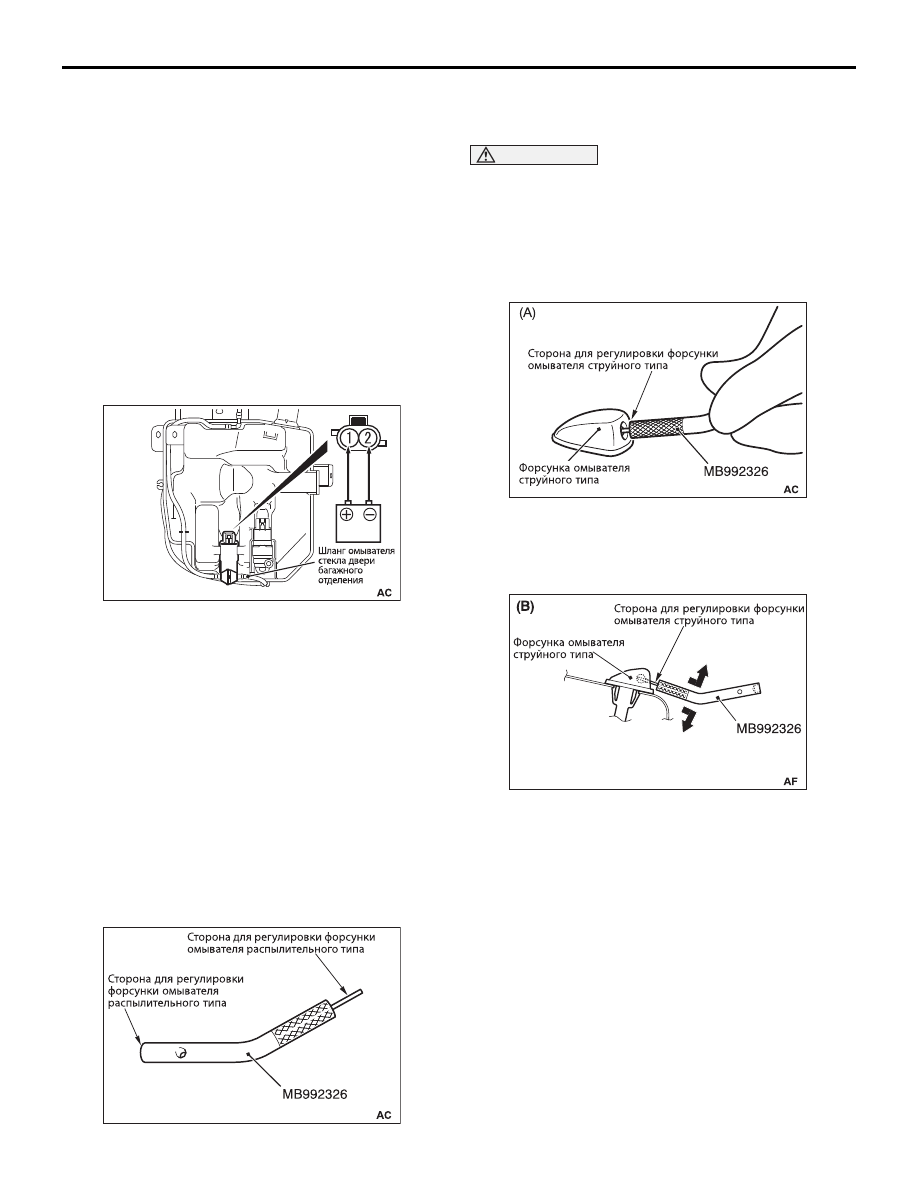

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ЭКСТЕРЬЕР

51

-56

ПРОВЕРКА ПОЛОЖЕНИЯ ОСТАНОВА
ОЧИСТИТЕЛЯ СТЕКЛА ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

1. Подайте напряжение от аккумуляторной батареи

к выводам электродвигателя очистителя, как
показано на рисунке.

2. Отключите аккумуляторную батарею в среднем

положении при вращении электродвигателя и
убедитесь, что электродвигатель остановился.

3. Снова подключите аккумуляторную батарею.
4. Убедитесь в том, что электродвигатель

очистителя стекла двери багажного отделения
работает и останавливается автоматически в
положении останова.

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ОМЫВАТЕЛЯ СТЕКЛА ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

1. Проверку электродвигателя омывателя следует

проводить при установленном на автомобиль
бачке омывателя, заполненного жидкостью для
омывателя.

2. Подключите аккумуляторную батарею к

электродвигателю омывателя, как показано на
иллюстрации. Убедитесь в том, что
электродвигатель обеспечивает интенсивную
подачу жидкости в шланг омывателя стекла двери
багажного отделения.

ПРОВЕРКА НАПРАВЛЕНИЯ ПОДАЧИ
ЖИДКОСТИ ФОРСУНКОЙ ОМЫВАТЕЛЯ
СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ПРИМЕЧАНИЕ: Для регулировки направления подачи
жидкости форсункой используйте специальный
инструмент для регулировки форсунок омывателя
(MB992326).

ПРИМЕЧАНИЕ:

РЕГУЛИРОВКА МЕСТА ПОДАЧИ
ЖИДКОСТИ СТРУЙНОЙ ФОРСУНКОЙ
ОМЫВАТЕЛЯ

ВНИМАНИЕ

Установите форсунку в соответствии с
указанным диапазоном регулирования. В
противном случае жидкость не будет должным
образом попадать на ветровое стекло .
1. Для регулировки направления подачи жидкости

форсункой используйте специальный инструмент
для регулировки форсунок омывателя
(MB992326).

2. Вставьте сторону для регулировки форсунки

омывателя струйного типа специального
инструмента для регулировки форсунок
омывателя (MB992326) в отверстие распылителя,
как показано на рисунке (A).

3. Поворачивайте специальный инструмент для

регулировки распылителей омывателя
(MB992326) вверх и вниз, чтобы обеспечить
направление подачи жидкости так, как показано
на рисунке (B).

ACB05724

AC900637

AC900956

AC900958

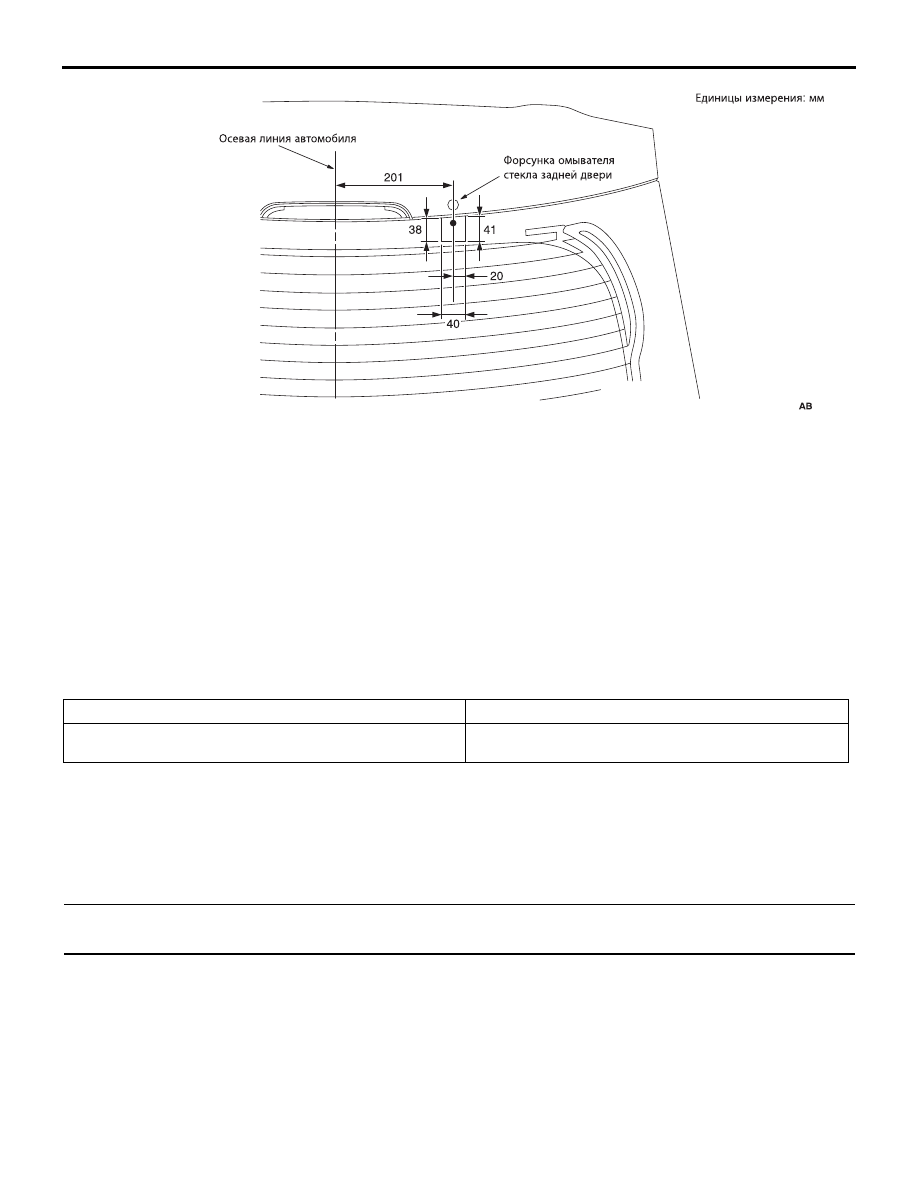

ОБОГРЕВАТЕЛЬ ЗОНЫ ОСТАНОВА ЩЕТОК ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-57

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
ОЧИСТИТЕЛЯ И ОМЫВАТЕЛЯ СТЕКЛА
ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

Надлежащая работа переключателя очистителя и омы
вателя стекла двери багажного отделения может быть
проверена подтверждением диагностического кода
системы ETACS. (См. ГЛАВУ 54A – система ETACS )

ОБОГРЕВАТЕЛЬ ЗОНЫ ОСТАНОВА ЩЕТОК

ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ
И КОНТРОЛЯ

M1511000301555

ПОИСК НЕИСПРАВНОСТЕЙ

ТИПОВОЙ МЕТОД ПОИСКА
НЕИСПРАВНОСТЕЙ

M1511014600824

См. ГЛАВУ 00

− Содержание раздела «Поиск

неисправностей»  .

МЕТОДИКА ПРОВЕРКИ: Обогреватель зоны останова щеток очистителя ветрового стекла
совсем не работает.

КОММЕНТАРИЙ ПО ПОВОДУ ПРИЗНАКА
НЕИСПРАВНОСТИ

Обогрев зоны останова щеток очистителя ветрового
стекла должен осуществляться в течение приблизи
тельно 20 минут с момента нажатия кнопки обогрева
стекла двери багажного отделения. Если обогрев
зоны останова щеток очистителя ветрового стекла в
этот период не производится, возможно поврежде
ние цепи реле включения обогревателя (цепи пита
ния зоны останова щеток очистителя ветрового

стекла). Если переключатель обогревателя стекла
двери багажного отделения не работает нормально,
то возможно повреждение реле включения обогре
вателя стекла двери багажного отделения (реле
обогревателя зоны останова щеток очистителя).

ВОЗМОЖНЫЕ ПРИЧИНЫ

• Неисправен обогреватель зоны останова щеток

очистителя

• Неисправно реле обогревателя зоны останова

щеток очистителя

• Неисправности жгута проводов и разъемов

ACC00125

Позиция

Номинальное значение

Величина сопротивления обогревателя зоны останова
щеток очистителя ветрового стекла

Ω

2.4

± 0,24 (при 25 °C)

ОБОГРЕВАТЕЛЬ ЗОНЫ ОСТАНОВА ЩЕТОК ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-58

МЕТОДИКА ДИАГНОСТИРОВАНИЯ

ЭТАП 1. Проверка состояния обогревателя
стекла двери багажного отделения
Проверьте, что обогревателя стекла двери
багажного отделения работает нормально (см.
ГЛАВУ 54A – Проверка печатного обогревателя ).

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 2.
НЕТ : Проведите диагностику обогревателя

стекла двери багажного отделения



(см. ГЛАВУ 55 – Проверка таблицы по при
знакам неисправностей ).

ЭТАП 2. Проверка реле обогревателя зоны
останова щеток очистителя
Проверьте, нормально ли работает реле обогрева
теля зоны останова щеток очистителя (см.

C.5159

).

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 3.
НЕТ : Отремонтируйте соответствующее реле

обогревателя зоны останова щеток очисти
теля.

ЭТАП 3. Проверка обогревателя зоны останова
щеток очистителя
Проверьте, нормально ли работает обогреватель
зоны останова щеток очистителя (см.

C.5159

).

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 4.
НЕТ : Замените реле обогревателя зоны останова

щеток очистителя ветрового стекла.



(См. ГЛАВУ 42A – ветровое стекло ).

ЭТАП 4. Измерение сопротивления на разъеме
реле обогревателя зоны останова щеток
очистителя (контакт DEFR).
(1) Отсоедините разъем и измерьте сопротивление

со стороны блока реле.

(2) Измерьте сопротивление между разъемом реле

обогревателя зоны останова щеток очистителя
(контакт DEFR) и «массой» кузова.

НОРМА: Электрическая проводимость
имеется (2

Ω или менее)

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 6.
НЕТ : Переходите к этапу 5.

ЭТАП 5. Проверка наличия обрыва в линии DEFR
между разъемом реле обогревателя зоны
останова щеток очистителя и «массой» кузова.

Q: В норме ли результаты проверки?

ДА :  Повторяющаяся неисправность (См. ГЛАВУ

00 Как пользоваться разделом «Поиск
неисправностей» / Проверка технического
состояния – Как устранять периодически
появляющиеся неисправности ).

НЕТ : Отремонтируйте жгут проводов.

ЭТАП 6. Измерение напряжения на разъеме реле
обогревателя зоны останова щеток очистителя
(контакт соединения на «массу»).
(1) Замок зажигания: положение ON.
(2) Выключатель обогревателя стекла двери

багажного отделения: положение ON.

(3) Отсоедините разъем и измерьте напряжение со

стороны блока реле.

(4) Измерьте напряжение между разъемом реле

обогревателя зоны останова щеток очистителя
(контакт соединения на «массу») и «массой» кузова.

НОРМА: Напряжение системы

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 8.
НЕТ : Переходите к этапу 7.

ЭТАП 7. Проверка наличия короткого замыкания
или обрыва в линии DEFR между разъемом реле
обогревателя зоны останова щеток очистителя и
блоком управления системой ETACS.

Q:  В норме ли результаты проверки?

ДА :  Периодически повторяющаяся неисправность

(см. ГЛАВУ 00 – Как пользоваться разделом
«Поиск неисправностей»/Проверка техничес
кого состояния – Как устранять периодически
появляющиеся неисправности )

НЕТ : Отремонтируйте жгут проводов.

ЭТАП 8. Измерение сопротивления на разъеме
обогревателя зоны останова щеток очистителя
(контакт соединения на «массу»).
(1) Отсоедините разъем и измерьте сопротивление

со стороны блока реле.

(2) Измерьте сопротивление между разъемом

обогревателя зоны останова щеток очистителя
(контакт соединения на «массу») и «массой» кузова.

НОРМА: Электрическая проводимость
имеется (2

Ω или менее)

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 10.
НЕТ : Переходите к этапу 9.

ЭТАП 9. Проверка наличия обрыва в цепи
соединения на «массу» кузова между разъемом
очистителя стекла двери багажного отделения и
«массой» кузова.

Q: В норме ли результаты проверки?

ДА :  Периодически повторяющаяся неисправность

(см. ГЛАВУ 00 – Как пользоваться разделом
«Поиск неисправностей»/Проверка техничес
кого состояния – Как устранять периодически
появляющиеся неисправности.

НЕТ : Отремонтируйте жгут проводов.

ЭТАП 10. Измерение напряжения на разъеме
реле обогревателя зоны останова щеток
очистителя (контакт подачи питания).
(1) Замок зажигания: положение ON.
(2) Выключатель обогревателя стекла двери

багажного отделения: положение ON.

(3) Отсоедините разъем и измерьте напряжение со

стороны блока реле.

(4) Измерьте напряжение между разъемом реле

обогревателя зоны останова щеток очистителя
(контакт подачи питания) и «массой» кузова.

ОБОГРЕВАТЕЛЬ ЗОНЫ ОСТАНОВА ЩЕТОК ОЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-59

НОРМА: Напряжение системы

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 12.
НЕТ : Переходите к этапу 11.

Этап 11. Проверьте наличие обрыва в цепи
питания между разъемом реле обогревателя
зоны останова щеток очистителя и плавкой
вставкой (4).

Q: В норме ли результаты проверки?

ДА :  Переходите к этапу 12.
НЕТ : Отремонтируйте жгут проводов.

Этап 12. Проверьте наличие замыкания на цепь
питания и обрыва линии питания между
разъемом обогревателя зоны останова щеток
очистителя и разъемом реле обогревателя зоны
останова щеток очистителя.

Q:  В норме ли результаты проверки?

ДА :  Периодически повторяющаяся неисправность

(см. ГЛАВУ 00

− Как пользоваться разделом

«Поиск неисправностей»/Проверка техничес
кого состояния – Как устранять периодически
появляющиеся неисправности ).

НЕТ : Отремонтируйте жгут проводов.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ

M1511000801226

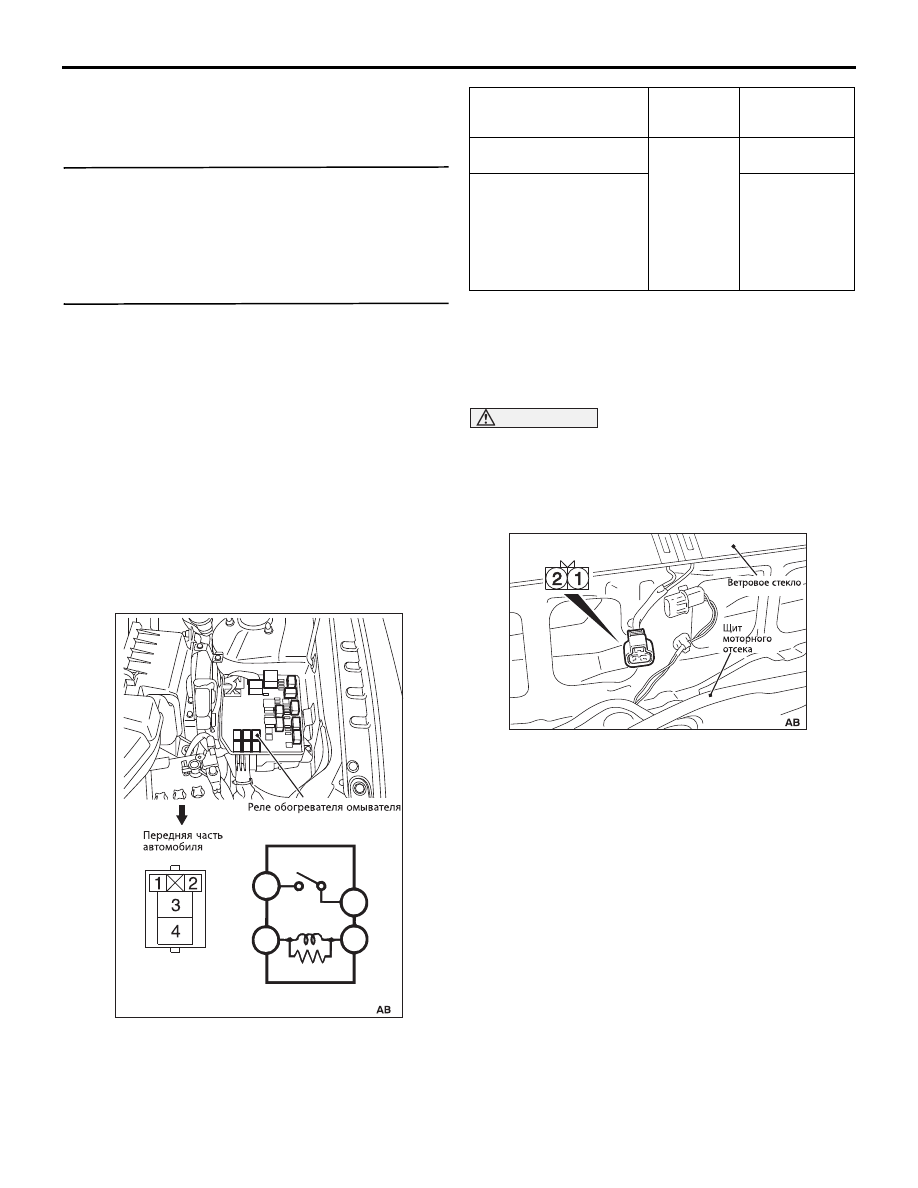

ПРОВЕРКА РЕЛЕ ОБОГРЕВАТЕЛЯ ЗОНЫ
ОСТАНОВА ЩЕТОК ОЧИСТИТЕЛЯ

ПРОВЕРКА

ПРОВЕРКА ОБОГРЕВАТЕЛЯ ЗОНЫ
ОСТАНОВА ЩЕТОК ОЧИСТИТЕЛЯ
ВЕТРОВОГО СТЕКЛА

M1511010100139

ВНИМАНИЕ

Если автомобиль подвергается резкой смене
температуры, дайте ему некоторое время для
выравнивания температуры перед проверкой
работы системы обогрева.
1. Снимите правую заглушку накладки щита

моторного отсека (см.

C.5139

).

2. Проверьте, что сопротивление между контактами

разъема, указанными на рисунке, соответствует
номинальному значению

Номинальное значение: 2.4

± 0,24 Ω (при

25

°C

ACC00157

1

2

3

4

Напряжение
аккумуляторной
батареи

Контакт №

Состояние по
техническим
условиям

Не подается

3 4

Цепь
разомкнута

Соедините контакт №1 с
«отрицательным»
выводом ()
аккумуляторной батареи.
Соедините контакт №2 с
«положительным»
выводом (+)
аккумуляторной батареи.

Электрическая
проводимость
(Не более 2

Ω)

AC506707
