ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-44

ПРОВЕРКА

M1511019103685

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

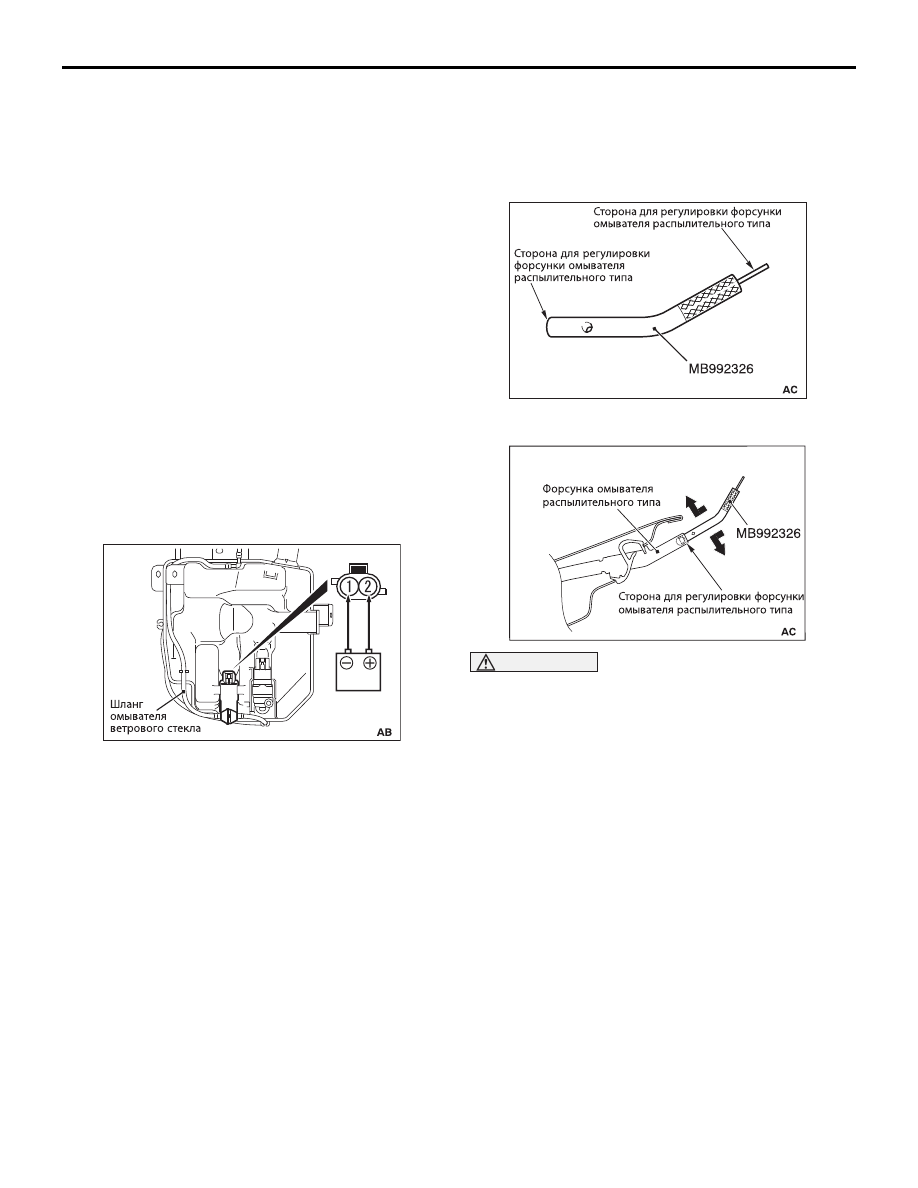

1. Проверку электродвигателя омывателя следует

проводить при установленном на автомобиль
бачке омывателя, заполненного жидкостью для
омывателя.

2. Подключите аккумуляторную батарею к электро

двигателю омывателя, как показано на иллюстра
ции. Убедитесь в том, что электродвигатель
обеспечивает интенсивную подачу жидкости в
шланг омывателя ветрового стекла.

ПРОВЕРКА ТРАЕКТОРИИ СТРУЙ
ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

ПРИМЕЧАНИЕ: Для регулировки направления подачи
жидкости форсункой используйте специальный
инструмент для регулировки форсунок омывателя
(MB992326).

ПРИМЕЧАНИЕ:

Положение для регулировки распылителя
омывателя струйного типа.

ВНИМАНИЕ

Установите форсунку в соответствии с
указанным диапазоном регулирования.



В противном случае жидкость не будет должным
образом попадать на ветровое стекло .
1. Для регулировки направления подачи жидкости

форсункой используйте специальный инструмент
для регулировки форсунок омывателя
(MB992326).

2. Вставьте сторону для регулировки форсунки

омывателя струйного типа специального
инструмента для регулировки распылителей
омывателя (MB992326) в отверстие распылителя,
как показано на иллюстрации.

3. Поворачивайте специальный инструмент для

регулировки распылителей омывателя
(MB992326) вверх и вниз, чтобы обеспечить
направление подачи жидкости так, как показано
на иллюстрации.

Последовательность снятия бачка
омывателя



•

Передний бампер в сборе (см. Раздел

C.514

.)

•

Боковая защита моторного отсека
(см.

C.5119

)

•

Фиксаторы правого подкрылка

•

Соединения шлангов омывателя
ветрового стекла/стекла двери
багажного отделения

4.

Бачок омывателя ветрового стекла в
сборе

5.

Электродвигатель омывателя
ветрового стекла

6.

Бачок омывателя ветрового стекла

Последовательность снятия
электродвигателя омывателя



•

Передний бампер в сборе (см. Раздел

C.514

.)

•

Соединения шлангов омывателя
ветрового стекла/стекла двери
багажного отделения

5.

Электродвигатель омывателя
ветрового стекла

ACB05724

AC900637

ACC00468

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ ВЕТРОВОГО СТЕКЛА

ЭКСТЕРЬЕР

51

-45

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА

Проверьте переключатель омывателя ветрового
стекла по диагностическим кодам системы ETACS на
правильность работы (см. ГЛАВУ 54A, Система
ETACS ).

ДАТЧИК ОСВЕЩЕННОСТИ

СНЯТИЕ И УСТАНОВКА ДАТЧИКА ОСВЕЩЕННОСТИ

M1511028300097

Информация по снятию и установке приведена в
ГЛАВЕ 54A, Датчик освещенности .

ACC00351

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ЭКСТЕРЬЕР

51

-46

Адаптация датчика освещенности
(датчика дождя)

M1511028600139

ВНИМАНИЕ

• Прежде чем приступить к адаптации,

проверьте, записан ли диагностический код,
относящийся к датчику освещенности
(датчику дождя). (Если записан, см. ГЛАВУ
54А, ФАРЫ, ТАБЛИЦА ДИАГНОСТИЧЕСКИХ
КОДОВ ).

• Поверните переключатель очистителя в

положение OFF.

1. Очистите ветровое стекло в хорошую погоду.
2. Тщательно протрите поверхность ветрового

стекла и убедитесь, что она сухая.

3. Поверните замок зажигания в положение ON.
4. Поверните замок зажигания в положение LOCK

(OFF).

ВНИМАНИЕ

Перед подсоединением или отсоединением
прибора M.U.T.III всегда поворачивайте замок
зажигания в положение LOCK (OFF).
5. Подключите прибор M.U.T.III к диагностическому

разъему.

6. Поверните замок зажигания в положение ON.
7. Тщательно протрите поверхность ветрового

стекла в месте установки датчика освещенности и
убедитесь, что она сухая.

8. Выберите пункт «LIN» на экране «System Select»

(Выбор системы) и нажмите кнопку OK.

9. Выберите пункт «Rain light sensor» (Датчик

дождя/освещенности) на экране «System Select»
(Выбор системы) и нажмите кнопку OK.

10.Выберите «Special Function» (Специальные

функции) на экране «Rain light sensor» (Датчик
дождя/освещенности).

11.Выберите «Rain Sensor Adaptation» (Адаптация

датчика дождя) на экране «Special Function»
(Специальные функции).

12.Нажмите кнопку OK и выполните «Rain Sensor

Adaptation» (Адаптация датчика дождя).

13.Нажмите кнопку OK после отображения экрана

выполнения.

14.Нажмите кнопку OK после отображения экрана

«Completed» (Завершено).

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА ДВЕРИ

БАГАЖНОГО ОТДЕЛЕНИЯ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ
И КОНТРОЛЯ

M1511000301544

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1511000603284

Позиция

Номинальное значение

Положение останова рычага/щетки очистителя стекла двери багажного
отделения (расстояние от кромки щетки очистителя дл края керамической
линии на стекле двери багажного отделения), мм

A:

φ 2 метка ± 5

Инструмент

Номер

Наименование

Применение

MB992326

Инструмент для
регулировки,
распылитель
омывателя

Регулировка угла подачи
жидкости распылителем
омывателя

MB992326

ОЧИСТИТЕЛЬ И ОМЫВАТЕЛЬ СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ЭКСТЕРЬЕР

51

-47

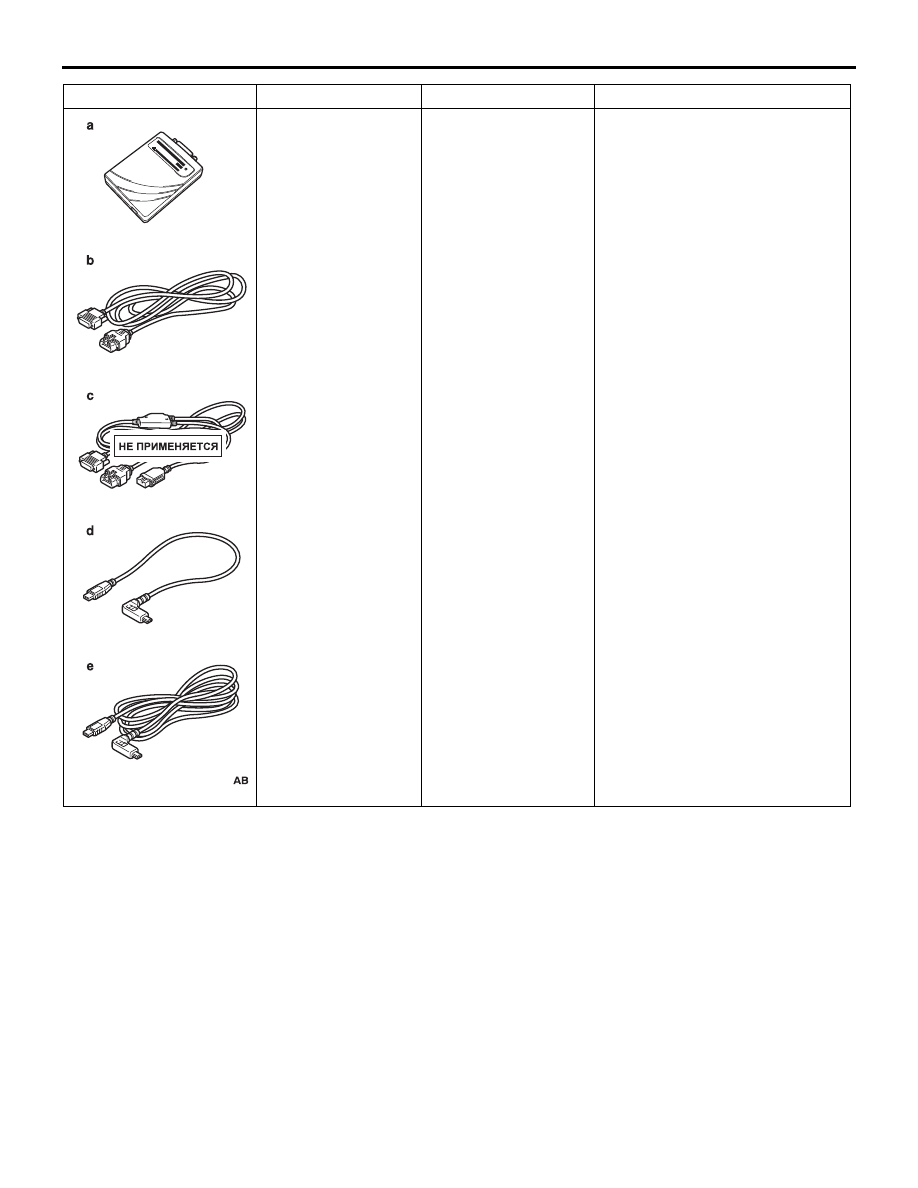

a.MB992744
b.MB992745
c.MB992746
d.MB992747
e.MB992748

a. Диагностический

прибор
(управляющий
интерфейсLite)
(V.C.I.Lite)

b. Главный жгут

проводов A
диагностического
прибора V.C.I.Lite
(автомобили со
связью CAN)

c. Главный жгут

проводов B
диагностического
прибора V.C.I.Lite
(автомобили без
связи CAN)

d. Короткий провод

USB прибора
V.C.I.Lite

e. Длинный провод

USB прибора
V.C.I.Lite

Инструмент

Номер

Наименование

Применение

ACB05421

MB992745

MB992746

MB992744

MB992747

MB992748
