ЭМБЛЕМА

ЭКСТЕРЬЕР

51

-64

ЭМБЛЕМА

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1511000400140

СНЯТИЕ И УСТАНОВКА

M1511011803884

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА ЭМБЛЕМ

1. Места установки

Установите каждую из эмблем на места,
указанные на рисунке.

Позиция

Рекомендуемый смазочный
материал

Количество

Обезжиривающий
состав

Удаление смазки и
загрязнений с
поверхности деталей

Очиститель деталей (MZ100387
или аналог)

По необходимости

ACB05807

1

2

3

N

AB

N

4

N

5

1.

Передняя эмблема с тремя
ромбами (см.

C.519

)

>>A<<

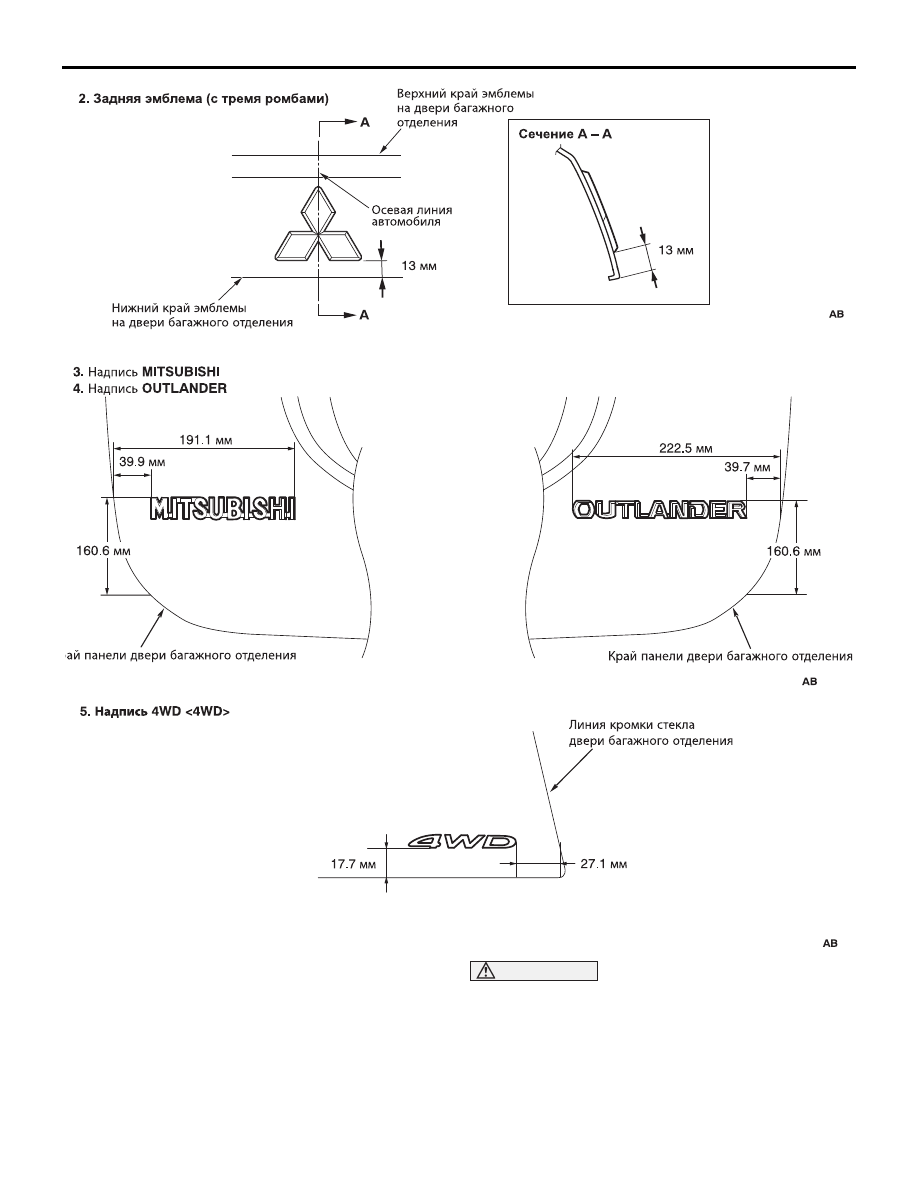

2.

Задняя эмблема с тремя ромбами
(см.

C.519

)

>>A<<

3.

Надпись MITSUBISHI

>>A<<

4.

Надпись OUTLANDER

>>A<<

5.

Надпись 4WD <4WD>

ЭМБЛЕМА

ЭКСТЕРЬЕР

51

-65

2. Процедура установки

(1) Для очистки мест на кузове для установки

эмблем используйте препарат Очиститель
деталей (MZ100387 или аналог).

ВНИМАНИЕ

При установке эмблем температура оружающей
среды должна состалять 20

− 38°градусов C, и в

воздухе не должно быть загрязнений. Если
температура оказалась ниже 20

°C, то места

установки и сами эмблемы необходимо нагреть
до 20

− 30°C..

(2) Перед установкой эмблем снимите с их

тыльной стороны защитный слой.

ACA01527

ACB05772

ACC00072

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-66

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ
И КОНТРОЛЯ

M1511000301566

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1511000603295

Позиция

Номинальное значение

Величина сопротивления нагревательного элемента
наружного зеркала заднего вида

Ω

7.2

± 1,4 (при 25 °C)

Инструмент

Номер

Наименование

Применение

a.MB992744
b.MB992745
c.MB992746
d.MB992747
e.MB992748

a. Диагностическ

ий прибор
(управляющи
й
интерфейсLit
e) (V.C.I.Lite)

b. Главный жгут

проводов A
диагностичес
кого прибора
V.C.I.Lite
(автомобили
со связью
CAN)

c. Главный жгут

проводов B
диагностичес
кого прибора
V.C.I.Lite
(автомобили
без связи
CAN)

d. Короткий

провод USB
прибора
V.C.I.Lite

e. Длинный

провод USB
прибора
V.C.I.Lite

Проверка функции автоматического
раскладывания наружных зеркал
заднего вида в зависимости от
скорости движения автомобиля

ACB05421

MB992745

MB992746

MB992744

MB992747

MB992748

НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА

ЭКСТЕРЬЕР

51

-67

MB991955

a.MB991824
b.MB991827
c.MB991910
d.MB991911
e.MB991825
f.MB991826

Принадлежность
к
диагностическом
у прибору
M.U.T.III

a. Диагностическ

ий прибор
(управляющи
й интерфейс)
(V.C.I.)

b. Кабель с

разъемом
USB для
прибора
M.U.T.III

c. Главный жгут

проводов A
диагностичес
кого прибора
M.U.T.III
(автомобили
со связью
CAN)

d. Главный жгут

проводов B
диагностичес
кого прибора
M.U.T.III
(автомобили
без связи
CAN)

e. Жгут

проводов
измерительно
го
переходника

f. Инициирующи

й жгут
проводов
прибора
M.U.T.III

ВНИМАНИЕ

Для автомобилей со связью CAN
используйте главный жгут
проводов А прибора M.U.T.III,
чтобы передавать сигнал
имитируемой скорости
автомобиля. Если вместо него
присоединить главный жгут В
прибора M.U.T.III, то связь CAN
не будет работать правильно.
Проверка функции автоматического
раскладывания наружных зеркал
заднего вида в зависимости от
скорости движения автомобиля

MB991223

a.MB991219
b.MB991220
c.MB991221
d.MB991222

Комплект жгута
проводов

a. Проверка

жгута
проводов

b. Жгут

проводов для
проверки
светодиодов
(LED)

c. Переходник

жгута
проводов для
испытания
светодиодов
(LED)

d. Щуп

Проверка состояния цепей и
измерение напряжения на
разъемах и в жгутах проводов

a. При проверке контактного

давления на клеммах разъемов

b. При проверке цепей питания
c. При проверке цепей питания
d. Для подсоединения

мультитестера

Инструмент

Номер

Наименование

Применение

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

a

b

c

d

e

f

MB991223
