ПОИСК НЕИСПРАВНОСТЕЙ <БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ OSS>
СИСТЕМА РАБОТЫ БЕЗ КЛЮЧА (KOS)
42B
-50
МЕТОДИКА ПОИСКА
НЕИСПРАВНОСТЕЙ, КОГДА
ДВИГАТЕЛЬ АВТОМОБИЛЯ НЕ
РАБОТАЕТ
M1429628300042

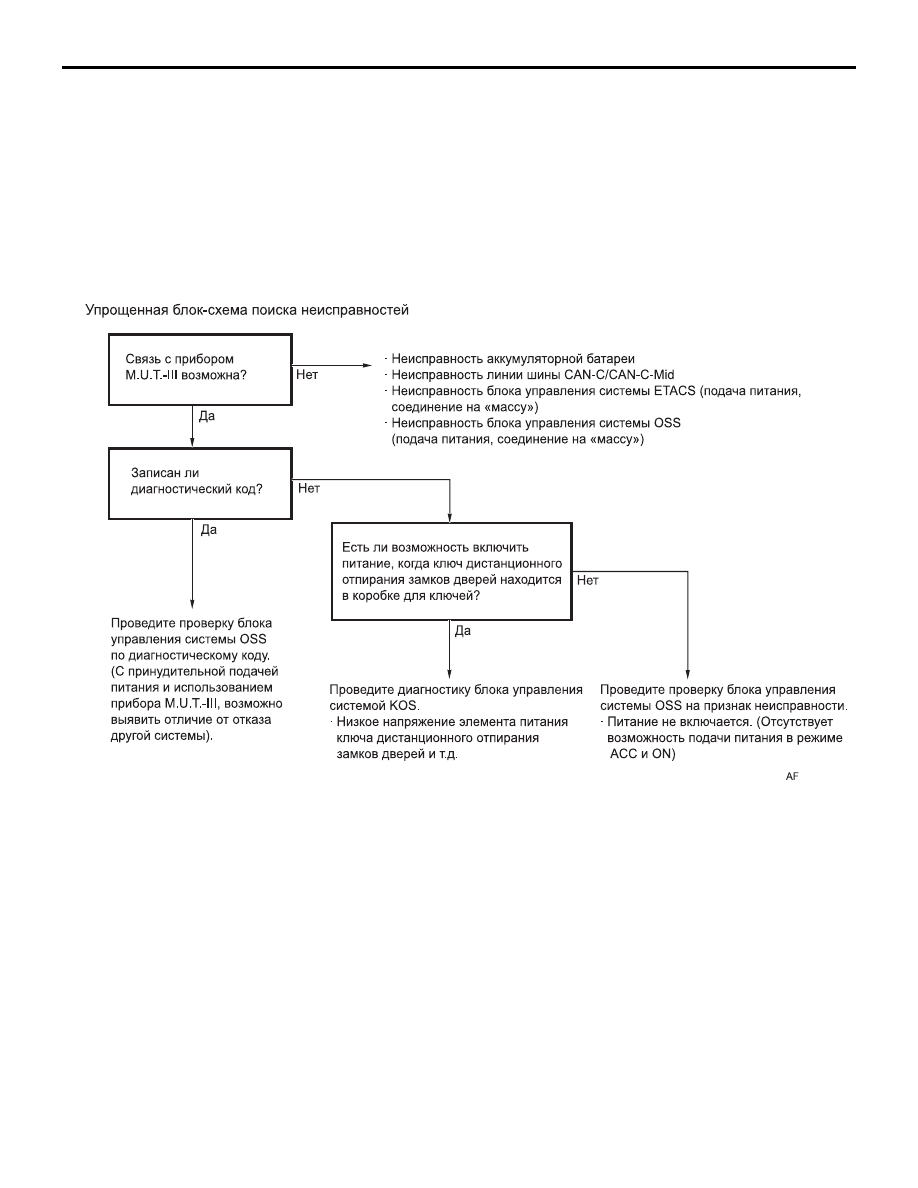

Если питание не включено, несколько раз откройте и
закройте дверь водителя. Затем проверьте связь
между блоком управления системой OSS и прибором
M.U.T.III и другими, как показано на приведенной
ниже блоксхеме. (Блок управления системой OSS
может установить связь с прибором M.U.T.III даже
при выключенном питании).
ПРОЦЕДУРА ПРИНУДИТЕЛЬНОЙ
ПОДАЧИ ПИТАНИЯ
M1429627400013
Для системы OSS подача питания не может быть
включена до тех пор, пока не завершится сертифика
ционная связь с системой KOS и электрической бло
кировкой рулевого вала. Но с помощью прибора
M.U.T.III питание может быть включено принуди
тельно даже в том случае, если сертификационная
связь с системой KOS и электрической блокировкой
рулевого вала не завершилась. (Но включе
ние/отключение электрической блокировки рулевого
вала не выполняется). Посредством этого процесса
можно отличить ошибку в сертификации системы
KOS или электрической блокировки рулевого вала от
сбоя в питании. Кроме того, этот процесс обеспечи
вает диагностику шины CAN, а также считывание диа
гностического кода, относящегося к системам, кроме
системы OSS.
ПРОЦЕДУРА ПРИНУДИТЕЛЬНОЙ
ПОДАЧИ ПИТАНИЯ
1. Подключите прибор M.U.T.III к диагностическому
разъему.
2. Выберите пункт «OSS» на экране выбора прибора
M.U.T.III.
3. Выберите "Special Function" (Специальные
функции) на экране OSS.
4. Выберите "Forced power supply output"
(Принудительная подача питания) на экране
"Special Function".
5. На экране "Forced power supply output" выберите
статус нужного управления. (Выбор может быть
сделан из IGACC, IGON и IGST).
6. На экране подтверждения выполнения выберите
OK.
7. По завершении выполнения процесса выбранный
статус управления поддерживается.
ПРИМЕЧАНИЕ: Во время принудительной подачи
питания индикатор мигает оранжевым светом.
AC905152
