Mitsubishi Outlander 3. Руководство - часть 285

КУЗОВ

42A

-73

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ БЕЗ ЭЛЕКТРОПРИВОДА>

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

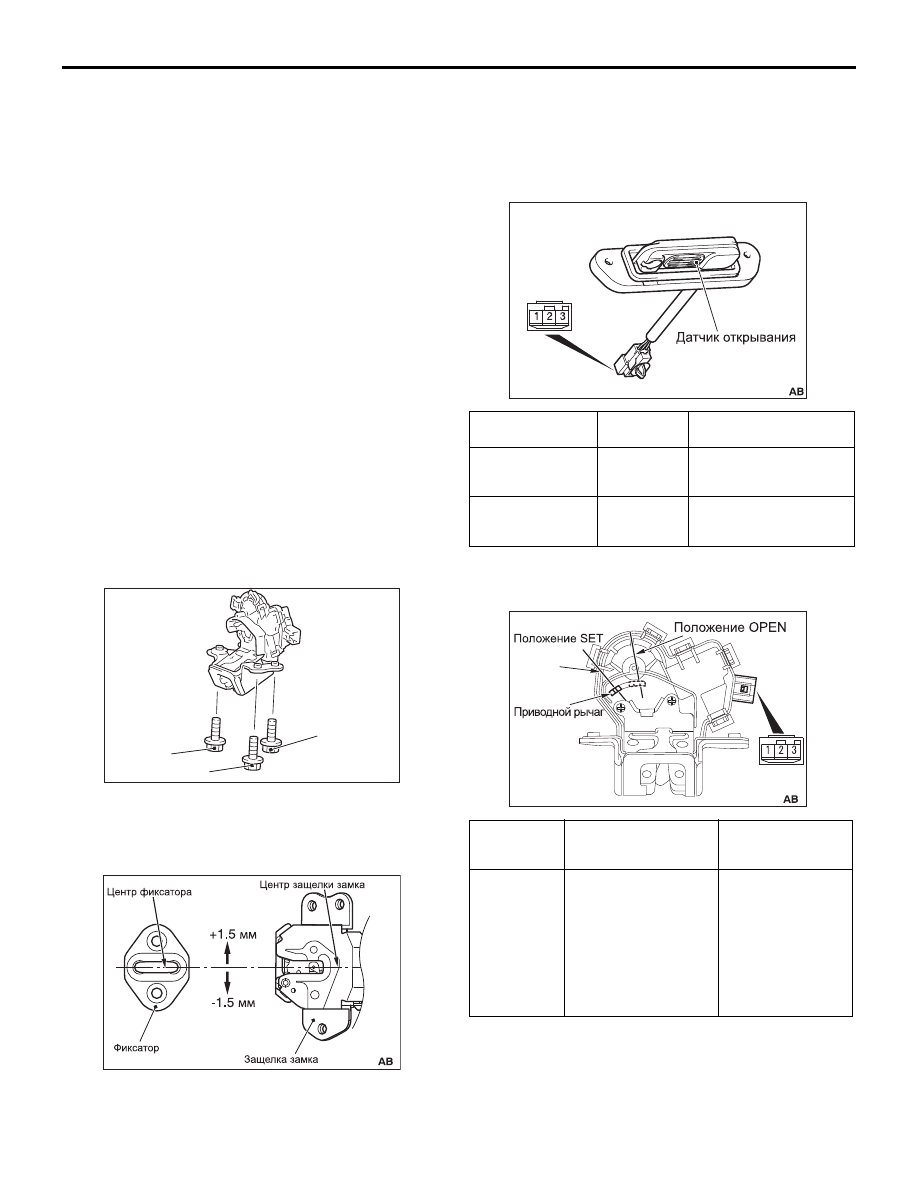

>>A<<УСТАНОВКА ЗАМКА ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

Заверните болты крепления замка двери багажного
отделения в указанной на рисунке
последовательности.

>>B<<  УСТАНОВКА ФИКСАТОРА

Установите фиксатор так, чтобы центр фиксатора не
отклонялся более чем на

±1,5 мм от центра защелки.

ПРОВЕРКА

M1424001800304

ПРОВЕРКА РУКОЯТКИ ПРИВОДА ЗАМКА
ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ
(ДАТЧИКА ОТКРЫВАНИЯ ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ)

ПРОВЕРКА ПРИВОДА БЛОКИРОВКИ
ЗАМКА ЗАДНЕЙ ДВЕРИ

Снятие фиксатора замка



•

Накладка двери багажного
отделения (см. ГЛАВУ 52A

− Отделка

салона .)

>>

B

<<

1.

Фиксатор
Последовательность снятия
рукотяки привода замка двери
багажного отделения



•

Отделка двери багажного отделения
(см. ГЛАВУ 52A

− Отделка двери

багажного отделения .)

•

Электродвигатель очистителя
стекла двери багажного отделения
(см. ГЛАВУ 51 – Очиститель и
омыватель стекла двери багажного
отделения ).

2.

Рукотяка привода замка двери
багажного отделения
Снятие замка двери двери
багажного отделения



•

Отделка двери багажного отделения
(см. ГЛАВУ 52A

− Отделка двери

багажного отделения .)

3.

Болт соединения на «массу»

>>A<<

4.

Замок в сборе двери багажного
отделения

ACC00338AB

1

3

2

AC402863

Положение
выключателя

Номер
контакта

Нормальное значение

Нажать (открыть)

1

− 2

Электрическая
проводимость имеется
(2

Ω или менее)

Отпустить

1

− 2

Электрическая
проводимость
отсутствует

Положение
приводного
рычага

Соединение
аккумуляторной
батареи

Перемещение
приводного
рычага

В положении
«SET»

•

Присоедините кон
такт 2 к «отрица
тельному» выводу
аккумуляторной



батареи.

•

Подсоедините кон
такт 3 к «положи
тельному» выводу
аккумуляторной



батареи.

Приводной рычаг
движется



от положения SET
к положению
OPEN.

ACC00262

ACB05959

КУЗОВ

42A

-74

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

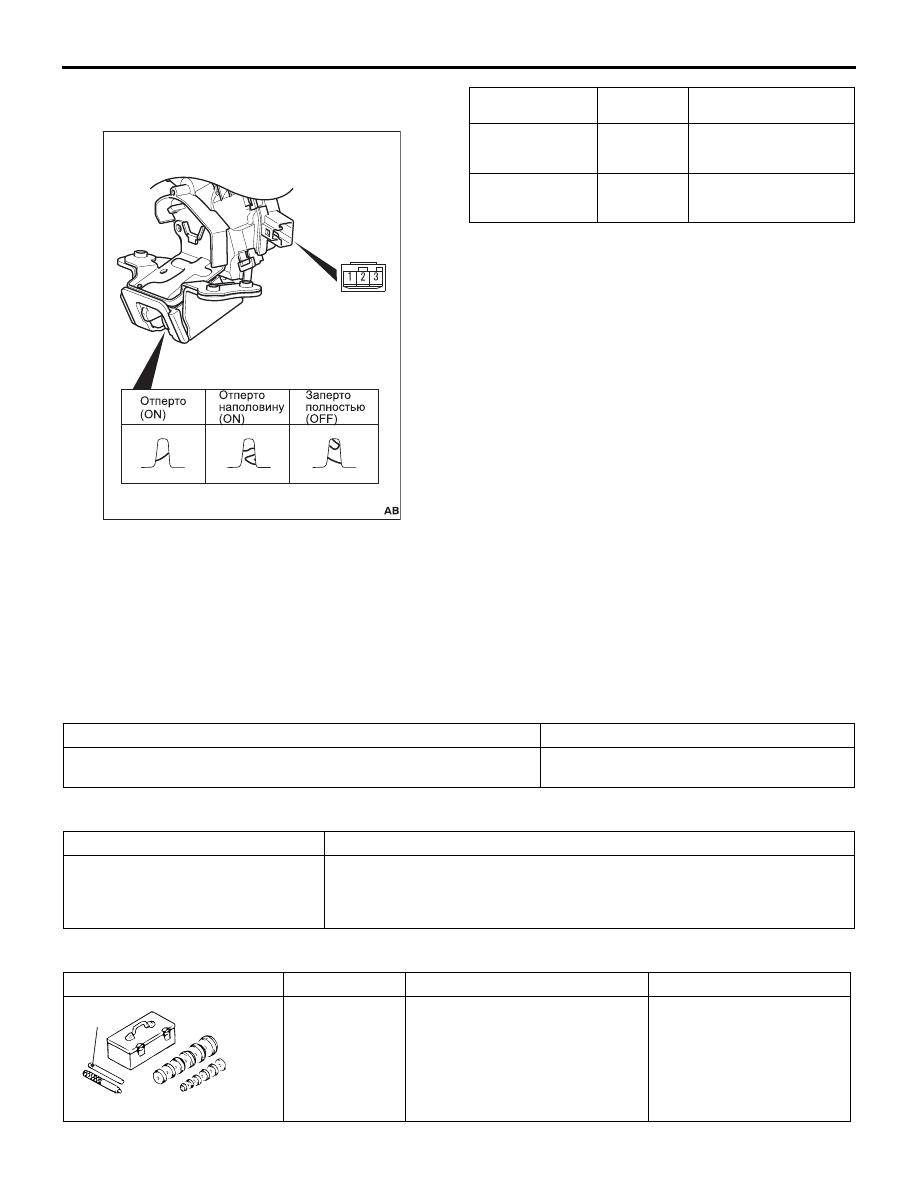

ПРОВЕРКА ЗАМКА ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

<АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО

ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ
И КОНТРОЛЯ

M1424000300072

КЛЕЙ

M1424000500322

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1424000600664

AC905470

ACB05958

ACC00366

Положение
захвата

Номер
контакта

Нормальное значение

Разблокировано
(ВКЛ.)/ Неполное
закрытие (ВКЛ.)

1

− 2

Электрическая
проводимость имеется
(2

Ω или менее)

Заперто
полностью (OFF)

1

− 2

Электрическая
проводимость
отсутствует

Позиция

Номинальное значение

Рабочий ток электропривода двери багажного отделения (при
напряжении питания 14,5

± 0,5 В и температуре 25 °C), A

не более 11

Применение

Название

Петля двери багажного отделения

Клейгерметик 3M ATD, № по каталогу 8531 для надежной герметизации
от воды, клейгерметик 3M ATD, № по каталогу 8646 для герметизации
узлов и стыков элементов автомобильных конструкций или их
эквиваленты.

Инструмент

Номер

Наименование

Применение

MB990925

A: MB990939

Набор для установки
подшипников и масляных
уплотнений

A: Стержень съемника

Регулировка фиксатора
замка двери багажного
отделения

MB990925AF

A

КУЗОВ

42A

-75

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

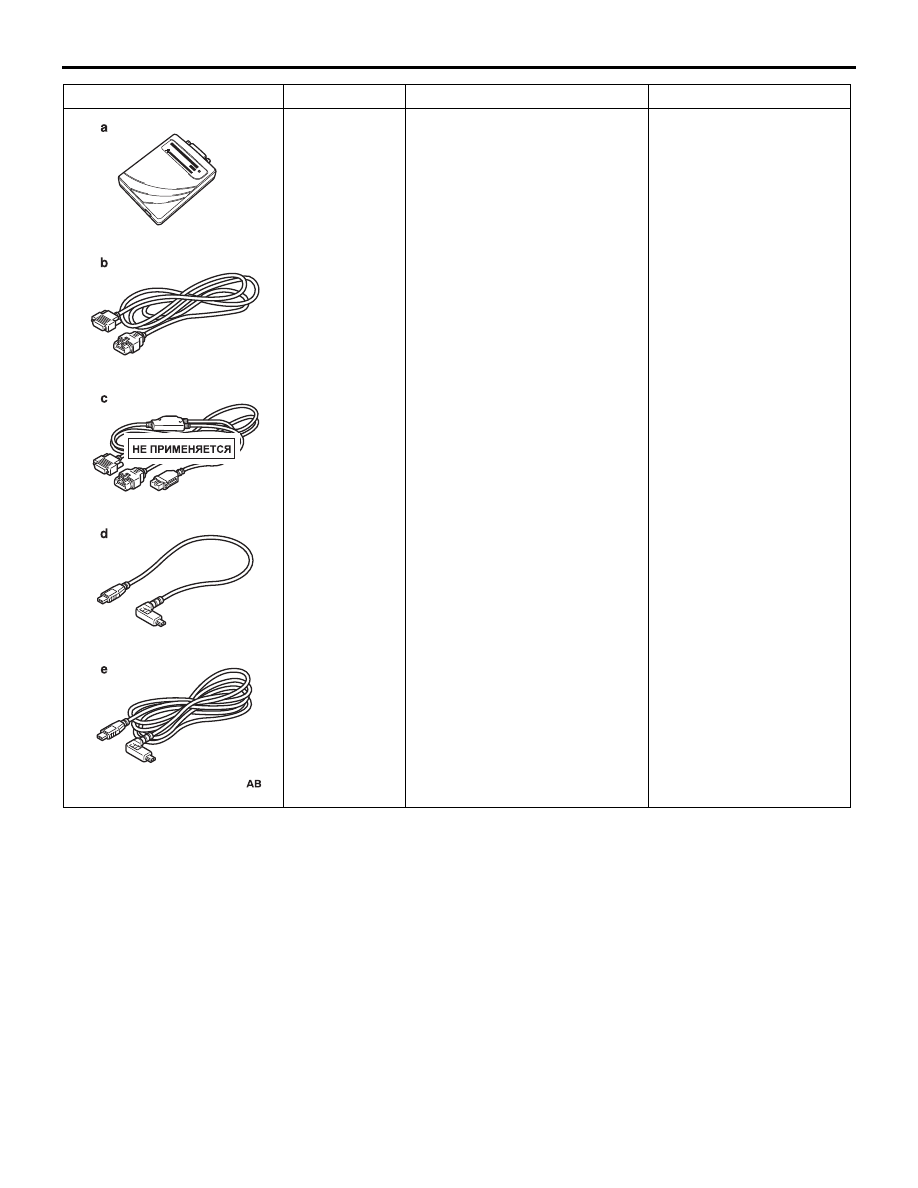

a.MB992744
b.MB992745
c.MB992746
d.MB992747
e.MB992748

a.Диагностический прибор

(управляющий
интерфейсLite) (V.C.I.Lite)

b.Главный жгут проводов A

диагностического прибора
V.C.I.Lite (автомобили со
связью CAN)

c.Главный жгут проводов B

диагностического прибора
V.C.I.Lite (автомобили без
связи CAN)

d.Короткий провод USB

прибора V.C.I.Lite

e.Длинный провод USB

прибора V.C.I.Lite

Проверка блока
управления (дисплей
диагностических кодов
прибора M.U.T.III и
дисплей
эксплуатационных
данных)

Инструмент

Номер

Наименование

Применение

ACB05421

MB992745

MB992746

MB992744

MB992747

MB992748

КУЗОВ

42A

-76

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ>

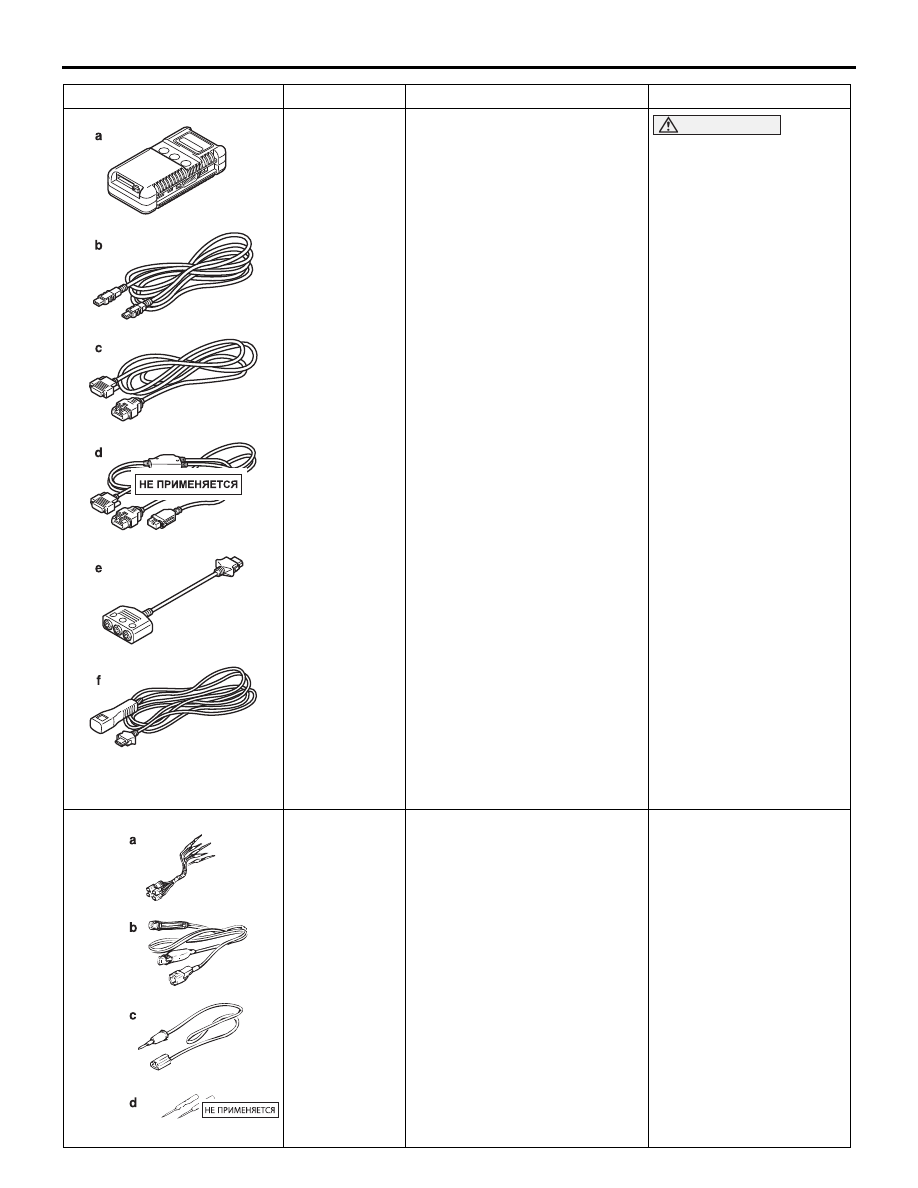

MB991955

a.MB991824
b.MB991827
c.MB991910
d.MB991911
e.MB991825
f.MB991826

Принадлежность к
диагностическому прибору
M.U.T.III

a.Диагностический прибор

(управляющий интерфейс)
(V.C.I.)

b.Кабель с разъемом USB для

прибора M.U.T.III

c.Главный жгут проводов A

диагностического прибора
M.U.T.III (автомобили со
связью CAN)

d.Главный жгут проводов B

диагностического прибора
M.U.T.III (автомобили без
связи CAN)

e.Жгут проводов

измерительного
переходника

f.Инициирующий жгут

проводов прибора M.U.T.III

ВНИМАНИЕ

Для автомобилей со
связью CAN
используйте главный
жгут проводов А
прибора M.U.T. III,
чтобы передавать
сигнал имитируемой
скорости автомобиля.
Если вместо этого
присоединить главный
жгут B прибора M.U.T. III
связь CAN не будет
работать правильно.
Проверка блока
управления (дисплей
диагностических кодов
прибора M.U.T.III и
дисплей
эксплуатационных
данных)

MB991223

a.MB991219
b.MB991220
c.MB991221
d.MB991222

Комплект жгута проводов

a.Проверка жгута проводов
b.Жгут проводов для проверки

светодиодов (LED)

c.Переходник жгута проводов

для испытания светодиодов
(LED)

d.Щуп

Проверка состоняия
цепей и измерение
напряжения на разъемах и
в жгутах проводов

a.При проверке

контактного давления
на клеммах разъемов

b.При проверке цепей

питания

c.При проверке цепей

питания

d.Для подсоединения

мультитестера

Инструмент

Номер

Наименование

Применение

MB991910

MB991826

MB991955

MB991911

MB991824

MB991827

MB991825

MB991223
