Mitsubishi Outlander 3. Руководство - часть 283

КУЗОВ

42A

-65

ДВЕРЬ

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА

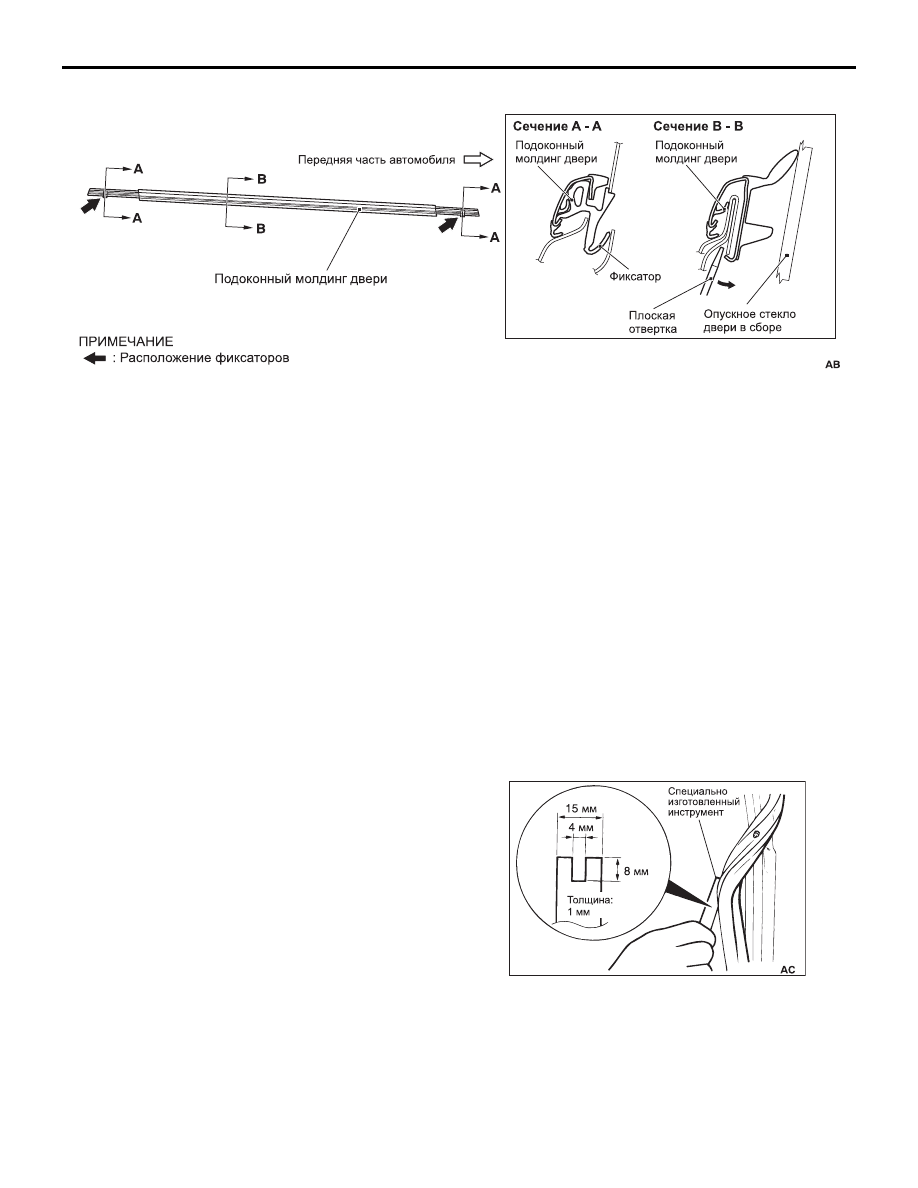

<<A>> СНЯТИЕ НАРУЖНОГО
УПЛОТНИТЕЛЯ ПРОЕМА ДВЕРИ

Изготовьте инструмент, аналогичный показанному на
рисунке, и удалите уплотнение с двери.

ACC00460

ACC00236

ACC00237

ACC00235

Снятие влагозащитной пленки



•

Обивка дверей (см. ГЛАВУ 52A

−

Обивка дверей .)

>>

B

<<

1.

Влагозащитная пленка
Снятие направлюящей
опускного стекла двери



2.

Направлюящая опускного стекла
двери
Снятие внутреннего подоконного
уплотнителя двери



•

Обивка дверей (см. ГЛАВУ 52A

−

Обивка дверей .)

3.

Внутренний подоконный
уплотнитель двери
Последовательность снятия
облицовки A динамика в двери
<Автомобили с усилителем
аудиосистемы>



•

Обивка дверей (см. ГЛАВУ 52A

−

Обивка дверей .)

>>

B

<<

1.

Влагозащитная пленка

4.

Облицовка A динамика в двери
Снятие подоконного молдинга
двери



5.

Подоконный молдинг двери
Снятие нижнего уплотнения
проема окна двери



6.

Нижнее уплотнение проема окна
двери
Последовательность снятия
облицовки B динамика в двери
<Автомобили с усилителем
аудиосистемы>



•

Обивка дверей (см. ГЛАВУ 52A

−

Обивка дверей .)

>>

B

<<

1.

Влагозащитная пленка

7.

Облицовка B динамика в двери

Последовательность снятия
задней нижней рамки стекла



•

Обивка дверей (см. ГЛАВУ 52A

−

Обивка дверей .)

>>

B

<<

1.

Влагозащитная пленка

7.

Облицовка динамика в двери
<Автомобили с усилителем
аудиосистемы>

8.

Задняя нижняя рамка стекла
Снятие внутреннего уплотнителя
проема окна двери



•

Задняя накладка порога (см. ГЛАВУ
52A

− Отделка салона .)

>>

A

<<

9.

Внутреннее уплотнение проема
окна двери
Снятие наружного уплотнителя
проема окна двери



10.

Болт крепления ограничителя хода
двери

<<

A

>>

11.

Наружный уплотнитель проема окна
двери

ACX00555

КУЗОВ

42A

-66

ДВЕРЬ

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ

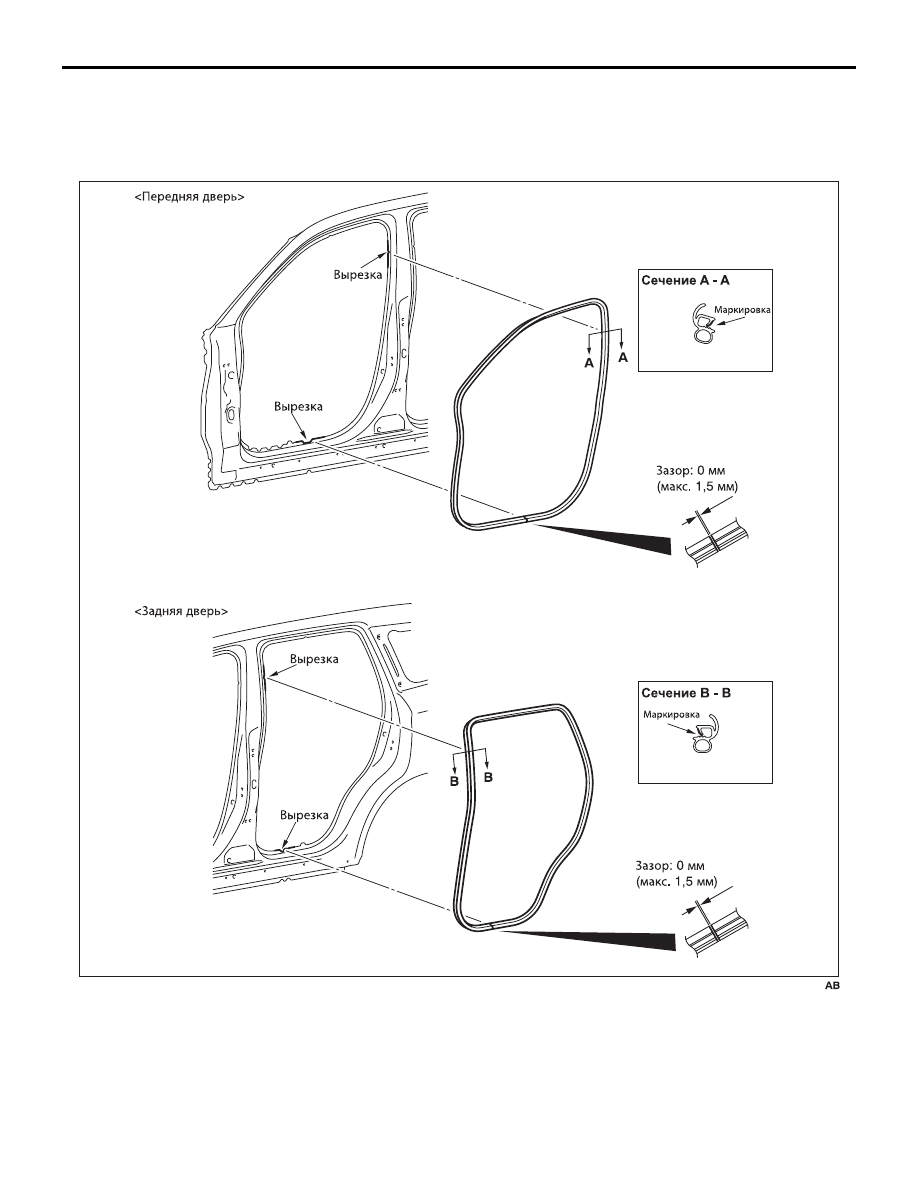

>>A<< УСТАНОВКА ВНУТРЕННЕГО
УПЛОТНИТЕЛЯ ПРОЕМА ОКНА ДВЕРИ

Совместите метку на внутреннем уплотнителе
проема окна двери с вырезом на кузове автомобиля,
как показано на рисунке.

ACB05817

ACC00270

ACB05813

КУЗОВ

42A

-67

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ БЕЗ ЭЛЕКТРОПРИВОДА>

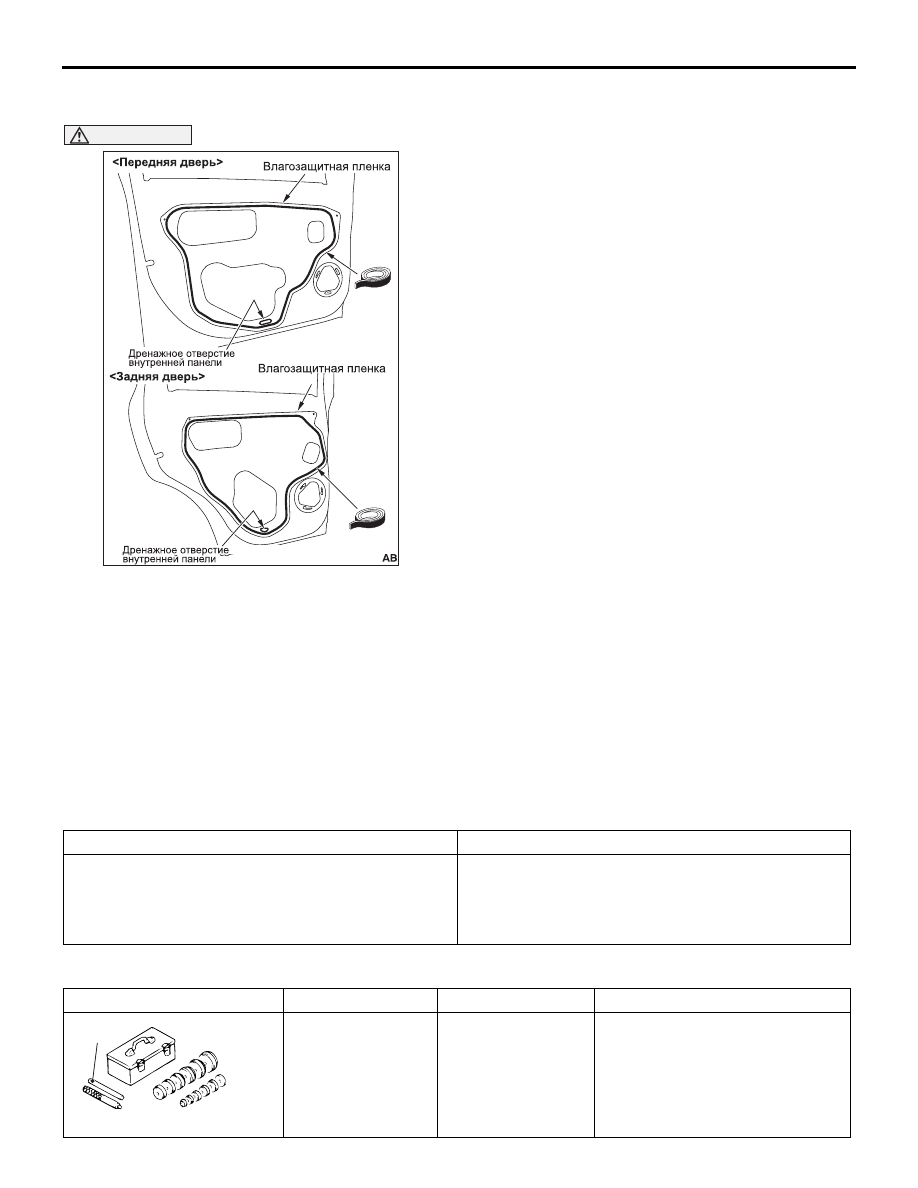

>>B<< УСТАНОВКА ВЛАГОЗАЩИТНОЙ
ПЛЕНКИ

ВНИМАНИЕ

После наложения влагозащитной пленки
наложите ленту из бутилкаучука под дренажное
отверстие внутренней панели.
Нанесите рекомендуемый клей на влагозащитную
пленку, как показано на рисунке, и наклейте пленку.

Рекомендуемый герметик: 3M ATD
номенклатурный номер 8625 или аналог

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

 <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО

ОТДЕЛЕНИЯ БЕЗ ЭЛЕКТРОПРИВОДА>

ГЕРМЕТИК

M1424000500311

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1424000600415

ACC00128

ACB05627

ACB05626

Применение

Название

Петля двери багажного отделения

Клейгерметик 3M ATD, № по каталогу 8531 для
надежной герметизации от воды, клейгерметик 3M
ATD, № по каталогу 8646 для герметизации узлов и
стыков элементов автомобильных конструкций или
их эквиваленты.

Инструмент

Номер

Наименование

Применение

MB990925

a.MB990939

Набор для
установки
подшипников и
масляных
уплотнений

a.Стержень

съемника

Регулировка фиксатора замка
двери багажного отделения

MB990925AH

a

КУЗОВ

42A

-68

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ БЕЗ ЭЛЕКТРОПРИВОДА>

ПОИСК НЕИСПРАВНОСТЕЙ

M1424000700445

Блокировка и разблокировка двери багажного
отделения осуществляется системой центральной
блокировки замков дверей. Для поиска
неисправностей см.

C.42A26

.

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ

ВЫРАВНИВАНИЕ ПОЛОЖЕНИЯ ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

M1424000900580

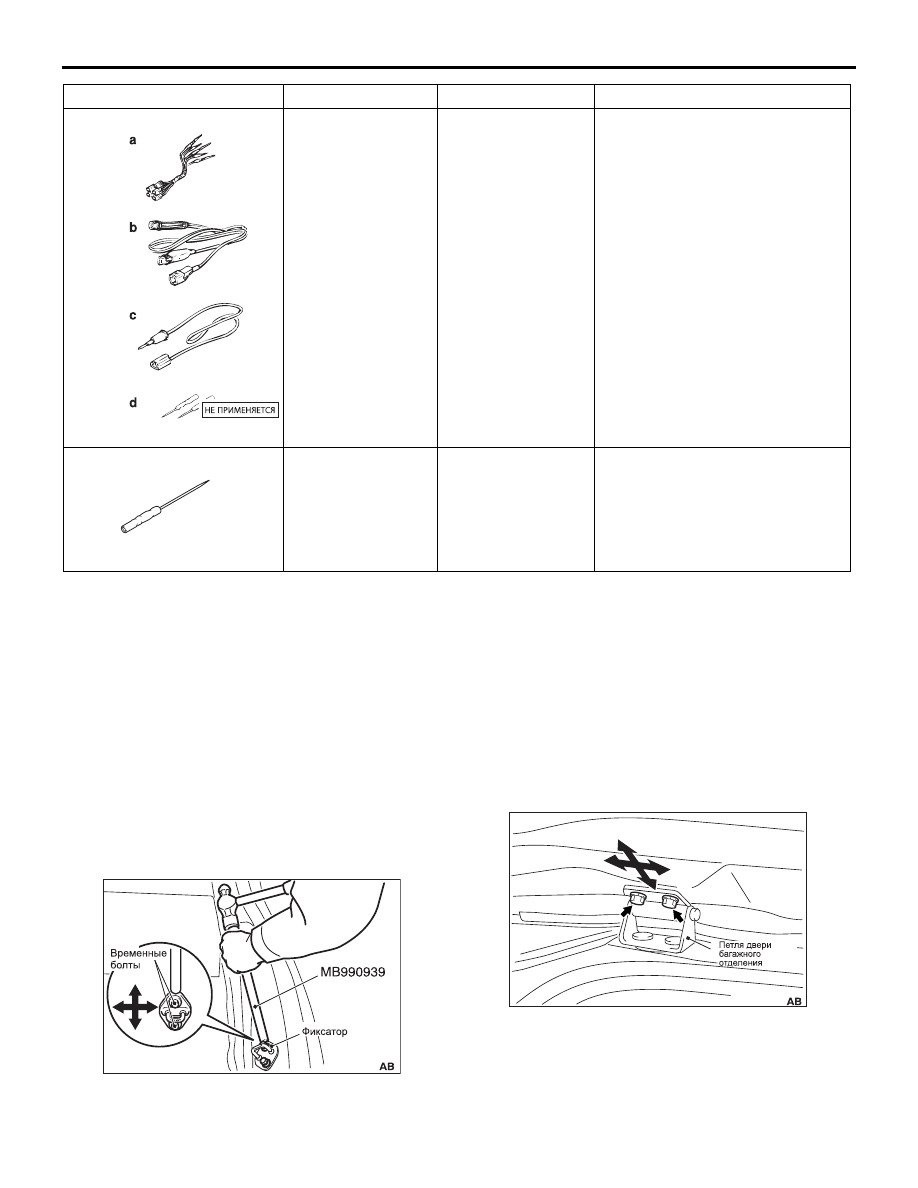

РЕГУЛИРОВКА ЗАЦЕПЛЕНИЯ МЕЖДУ
ФИКСАТОРОМ И ЗАМКОМ

1. Снимите заднюю накладку (см. ГЛАВУ 52А

−

Обивка дверей ).

2. Замените винты крепления фиксатора

временными болтами и воспользуйтесь стержнем
съемника (специальный инструмент: MB990939) и
молотком для перемещения временного болта в
нужное положение.

3. Затяните винты крепления фиксатора.

Момент затяжки: 22

± 3 Н⋅м

4. Установите заднюю накладку (см. ГЛАВУ 52А

−

Обивка дверей ).

РЕГУЛИРОВКА ЗАЗОРА МЕЖДУ ДВЕРЬЮ
БАГАЖНОГО ОТДЕЛЕНИЯ И КУЗОВОМ

1. Ослабьте затяжку болтов крепления петель двери

багажного отделения, чтобы отрегулировать
зазор между дверью багажного отделения и
кузовом.

2. Затяните болты крепления петель двери

багажного отделения.

Величина момента затяжки: 12

± 2 Н⋅м

MB991223

a.MB991219
b.MB991220
c.MB991221
d.MB991222

Набор жгутов
проводов

a.Испытательные

жгуты проводов

b.Жгут проводов

для проверки
светодиодов
(LED)

c.Переходник жгута

проводов для
испытания
светодиодов
(LED)

d.Щуп

Мультиметр

a.При проверке контактного

давления на клеммах разъемов

b.При проверке цепей питания
c.При проверке цепей питания
d.Для подсоединения

мультитестера

MB992006

Особо тонкий щуп

Проверка состоняия цепей и
измерение напряжения на
разъемах и в жгутах проводов

Инструмент

Номер

Наименование

Применение

MB991223

MB992006

AC905218

ACB05459
