КУЗОВ

42A

-69

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ БЕЗ ЭЛЕКТРОПРИВОДА>

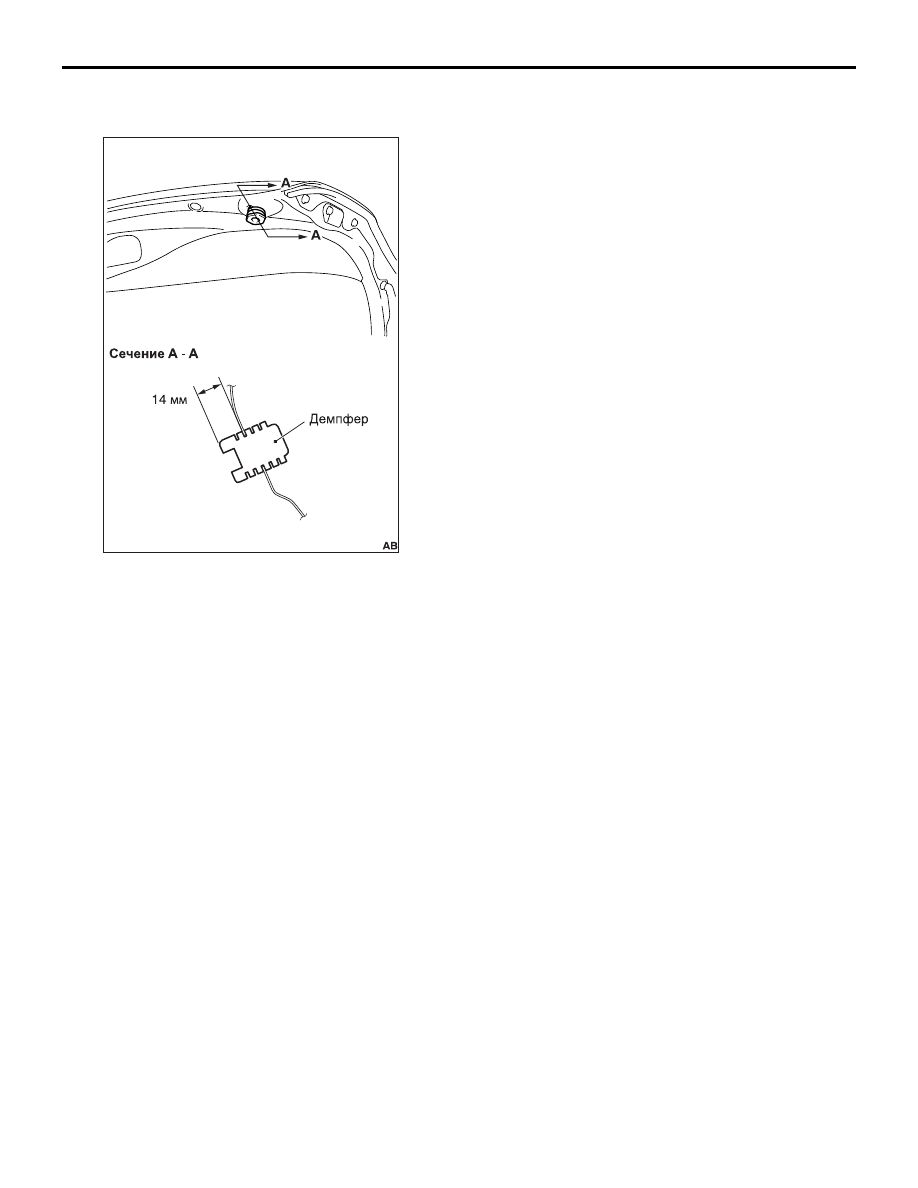

РЕГУЛИРОВКА ВЫСОТЫ ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

M1424003500462

Вращайте демпфер, используя отметку в виде
стрелки на демпфере в качестве ориентира для
регулировки высоты двери багажного отделения.
При повороте демпфера на один оборот его высота
изменяется на 4 мм.

ПРИМЕЧАНИЕ: Если при движении автомобиля
слышно дребезжание изза вибрации двери
багажного отделения, то следует отрегулировать
высоту демпфера так, чтобы он упирался в кузов
автомобиля. Демпфер должен упираться в кузов
автомобиля независимо от дребезжания изза
вибрации.

ACC00086

ACB05460

КУЗОВ

42A

-70

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ БЕЗ ЭЛЕКТРОПРИВОДА>

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1424001100963

Предварительные операции перед снятием

•

Снятие отделки двери багажного отделения



(см. ГЛАВУ 52A

− Отделка двери багажного отделения .)

•

Снятие рычага и щетки очистителя заднего стекла,
электродвигателя очистителя заднего стекла и шланга
омывателя заднего стекла (см. ГЛАВУ 51

− Очиститель

и омыватель заднего стекла .)

•

Снятие верхнего стопсигнала в сборе (см. ГЛАВУ 54А

− Верхний стопсигнал .)

•

Снятие заднего комбинированного фонаря (см. ГЛАВУ
54A

− Задний комбинированный фонарь .)

•

Снятие накладки двери багажного отделения (см.
ГЛАВУ 51

− Накладка двери багажного отделения .)

•

Снятие стекла двери багажного отделения (см.

C.42A-20

.)

Дополнительные операции после установки

•

Выравнивание положения двери багажного
отделения (см.

C.42A-68

.)

•

Регулировка высоты двери багажного отделения



(см.

C.42A-69

).

•

Установка стекла двери багажного отделения



(см.

C.42A-20

.)

•

Установка накладки двери багажного отделения



(см. ГЛАВУ 51

− Накладка двери багажного отделения .)

•

Установка заднего комбинированного фонаря (см.
ГЛАВУ 54A

− Задний комбинированный фонарь .)

•

Установка верхнего стопсигнала в сборе (см. ГЛАВУ
54А

− Верхний стопсигнал .)

•

Установка рычага и щетки очистителя заднего стекла,
электродвигателя очистителя заднего стекла и
шланга омывателя заднего стекла (см. ГЛАВУ 51

−

Очиститель и омыватель заднего стекла .)

•

Установка отделки двери багажного отделения (см.
ГЛАВУ 52A

− Отделка двери багажного отделения.)

ACC00284

AC609611

ACB05644

КУЗОВ

42A

-71

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ БЕЗ ЭЛЕКТРОПРИВОДА>

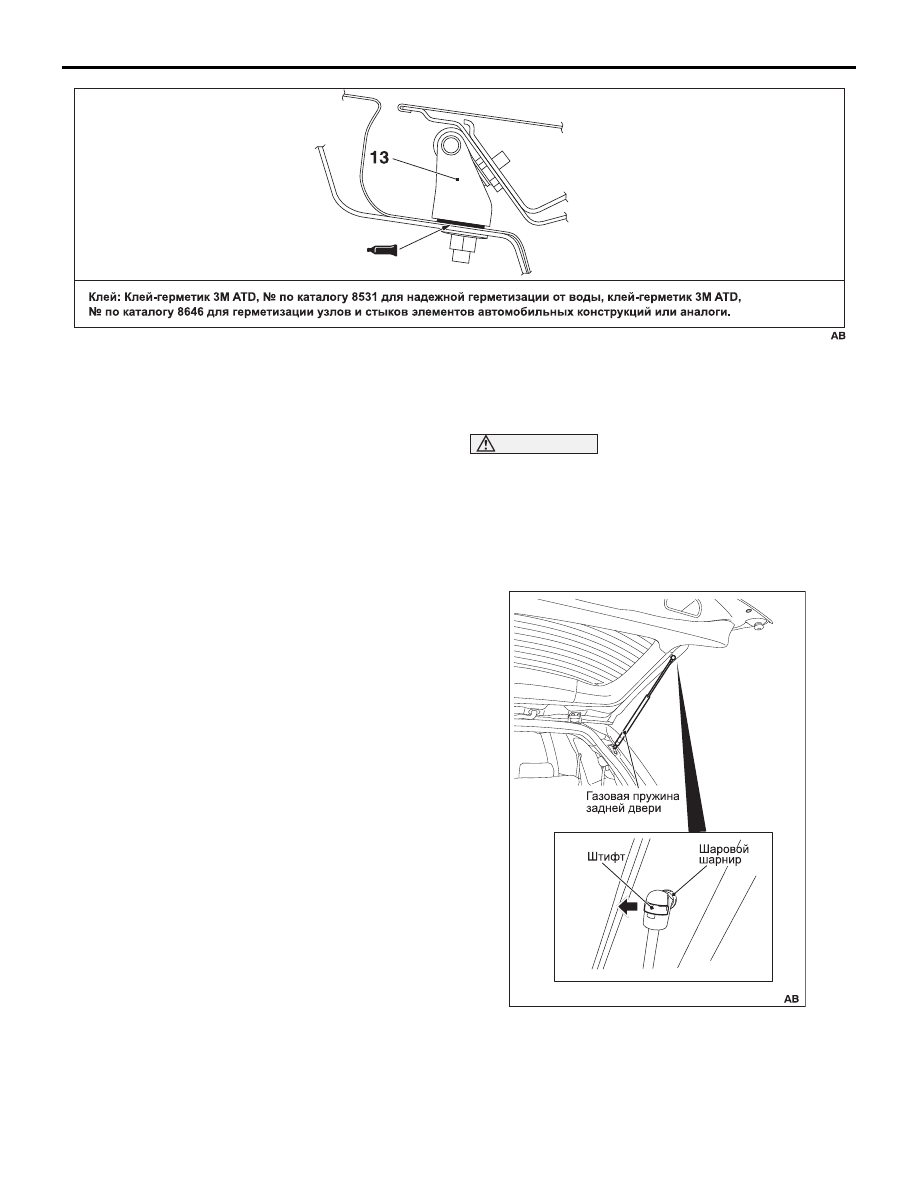

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<A>> СНЯТИЕ СОЕДИНИТЕЛЬНОГО
НАКОНЕЧНИКА ГАЗОВОЙ ПРУЖИНЫ
ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

ВНИМАНИЕ

• Не допускается разборка или приближение

открытого огня к газовым пружинам двери
багажного отделения.

• Перед утилизацией следует просверлить

отверстие в газовой пружине для удаления
газа.

• Убедитесь, что штоке поршня отсутствуют

любые посторонние частицы.

Сдвиньте кнопку и снимите газовую пружину двери
багажного отделения с шаровой опоры в
направлении, указанной стрелкой.

ACC00264

AC402763

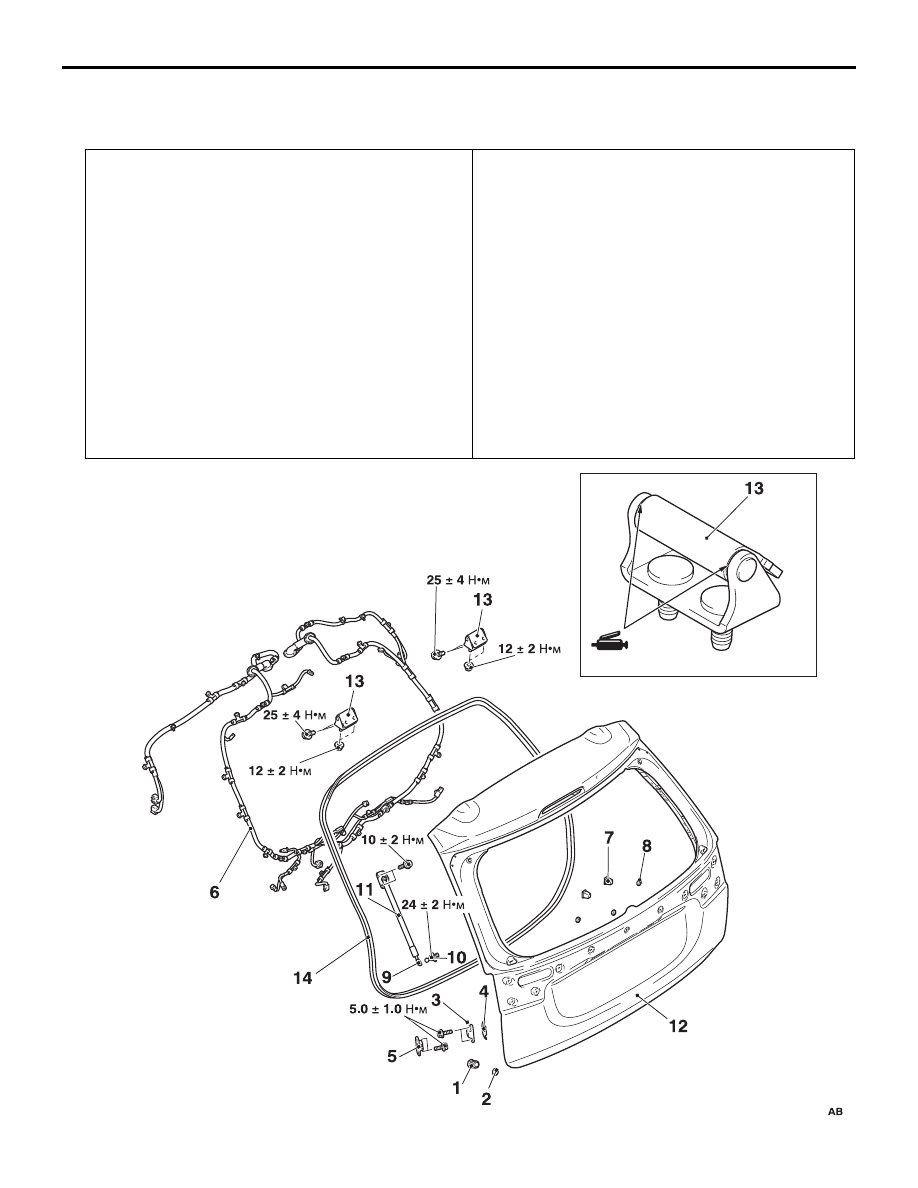

Снятие задней двери в сборе

1.

Демпфер

2.

Заглушка

3.

Верхний демпфер двери багажного
отделения

4.

Регулировочная прокладка
<Автомобили с регулировочной
прокладкой>

5.

Нижний демпфер двери багажного
отделения

6.

Жгут проводов двери багажного
отделения

7.

Втулка под винт

8.

Подкладка для регистрационного
знака

<<

A

>>

9.

Соединительный наконечник
газовой пружины двери багажного
отделения

10.

Шаровой шарнир

11.

Газовая пружина двери багажного
отделения

12.

Дверь багажного отделения в сборе
Последовательность снятия
петли двери багажного
отделения



•

Обивка потолка (см. раздел 52A

−

Обивка потолка .)

>>

B

<<

13.

Петля двери багажного отделения
Снятие уплотнителя проема окна
двери багажного отделения



•

Накладка двери багажного
отделения (см. ГЛАВУ 52A

− Отделка

салона .)

>>

A

<<

14.

Уплотнитель проема окна двери
багажного отделения

ACC00097

AC801037

ACB05635

КУЗОВ

42A

-72

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ <АВТОМОБИЛИ С ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ БЕЗ ЭЛЕКТРОПРИВОДА>

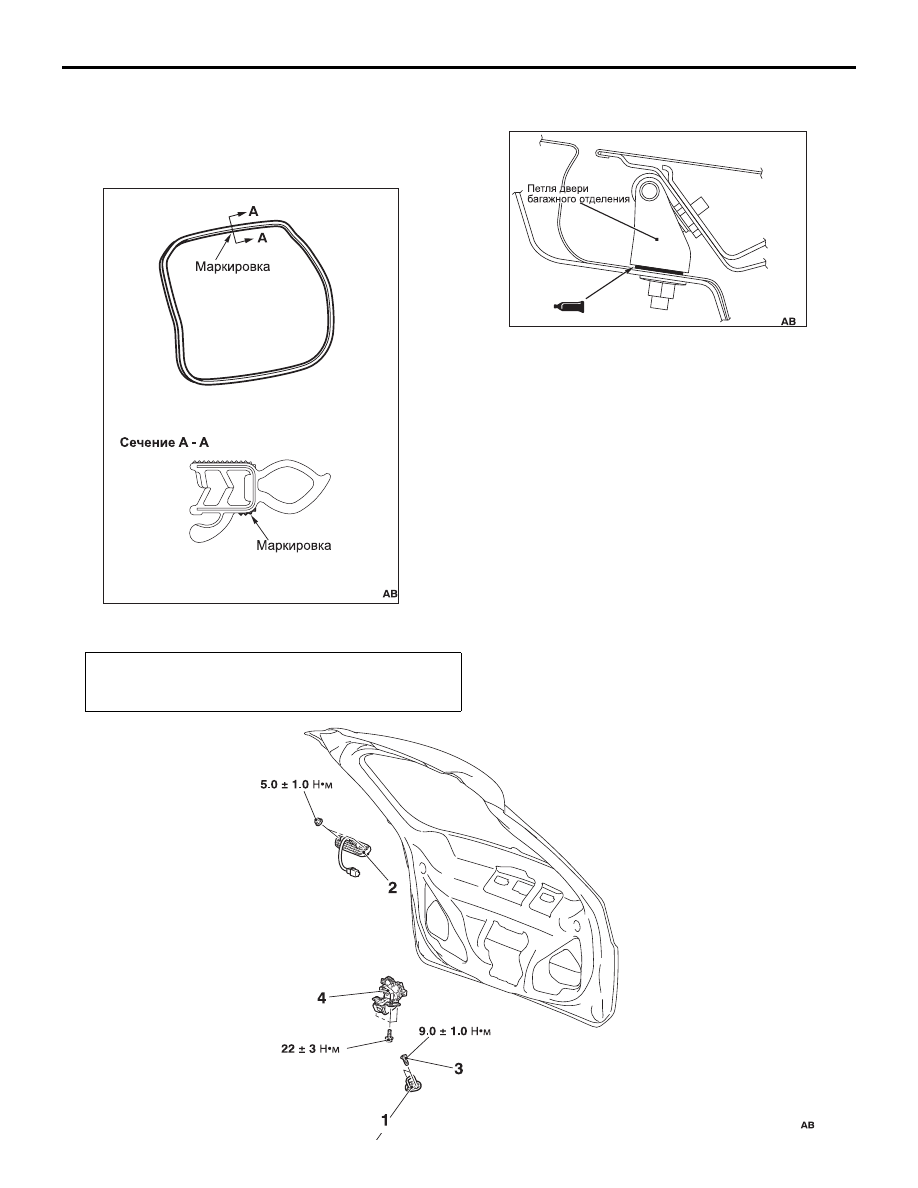

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>A<< УСТАНОВКА УПЛОТНИТЕЛЯ
ПРОЕМА ОКНА ДВЕРИ БАГАЖНОГО
ОТДЕЛЕНИЯ

Метка на уплотнителя проема окна двери багажного
отделения должно располагаться по середине кузова.

>>B<< УСТАНОВКА ПЕТЛИ ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

Нанесите рекомендованный герметик на установоч
ную поверхность петли двери багажного отделения и
установите петлю двери багажного отделения.

Рекомендуемый герметик: Клей герметик
3M ATD, № по каталогу 8531 Heavy drip check
sealer, клей герметик 3M ATD, № по каталогу
8646 Automotive joint and seam sealer или
аналог.

РУЧКА И ЗАМОК ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1424001701076

ACB05819

ACB05820

ACC00269

AC402763

Дополнительные операции после установки

•

Выравнивание положения двери багажного
отделения (см.

C.42A-68

.)

ACC00333
