Mitsubishi Outlander 3. Руководство - часть 272





КУЗОВ

42A

-21

СТЕКЛА

ОСОБЕННОСТИ СНЯТИЯ КОМПОНЕНТА
<<А>> СНЯТИЕ СТЕКЛА ДВЕРИ
БАГАЖНОГО ОТДЕЛЕНИЯ

Снимите стекло двери багажного отделения,
пользуясь приемами, указанными для снятия
ветрового стекла (см.

C.42A13

).

ПРИМЕЧАНИЕ: Для снятия стекла двери багажного
отделения используйте рояльную струну.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>A<< УСТАНОВКА УПЛОТНИТЕЛЯ/



ФИКСАТОРА/КРЕПЕЖНОЙ ДЕТАЛИ
СТЕКЛА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

1. Для обезжиривания внутреннего периметра

стекла двери багажного отделения и фланцев
проема используйте очиститель деталей
(MZ100387 или аналог).

ACC00162

Последовательность демонтажа



Разъем жгута проводов

<<

A

>>

>>

B

<<

1.

Стекло двери багажного отделения

>>

A

<<

2.

Крепежная деталь

>>

A

<<

3.

Фиксатор стекла

>>

A

<<

4.

Верхний уплотнитель двери
багажного отделения

>>

A

<<

5.

Боковой уплотнитель двери
багажного отделения

>>

A

<<

6.

Нижний уплотнитель двери
багажного отделения

КУЗОВ

42A

-22

ДВЕРЬ

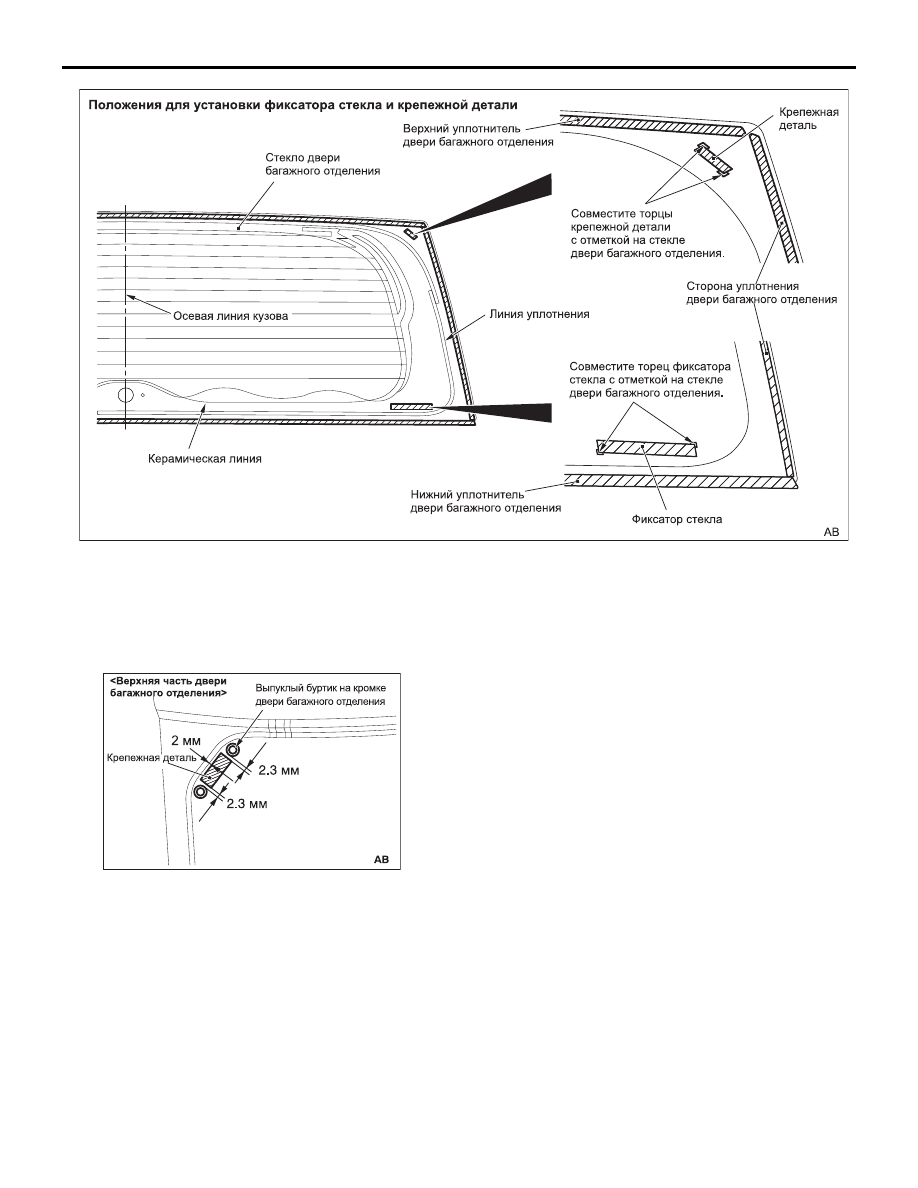

2. Удалите защитную подложку с тыльной стороны

уплотнителя двери багажного отделения и
наклейте его на стекло двери багажного
отделения в указанное положение.

3. Установите фиксатор стекла и крепежную деталь

в указанное место на стекле двери багажного
отделения.

4. Установите крепежные детали на указанные места

на фланце проема двери багажного отделения.

>>B<< УСТАНОВКА СТЕКЛА ЗАДНЕЙ
ДВЕРИ

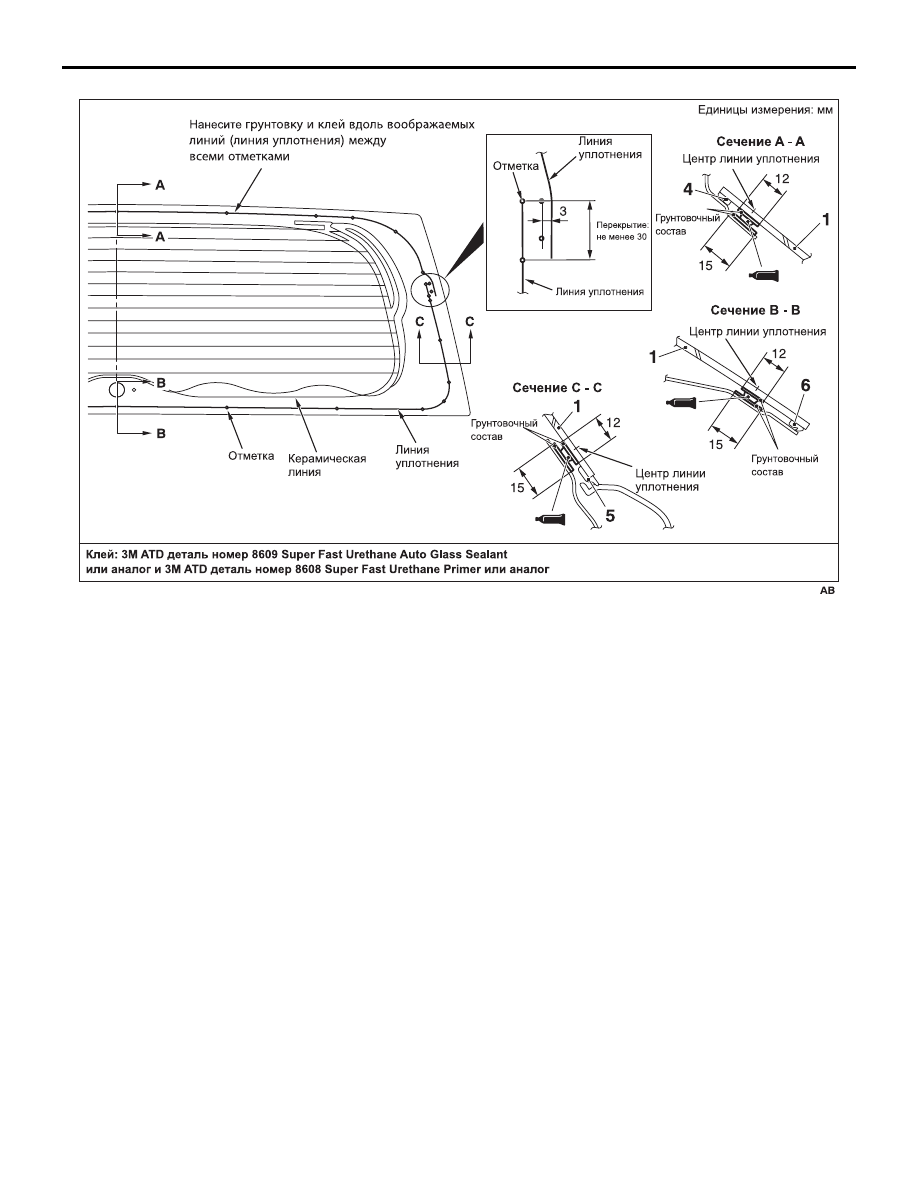

1. Нанесите грунтовку и клейгерметик.
2. Установите стекло двери багажного отделения,

пользуясь приемами, описанными для установки
ветрового стекла (см.

C.42A13

).

ДВЕРЬ

ОБЩАЯ ИНФОРМАЦИЯ

M1423000100581

ЭЛЕКТРОСТЕКЛОПОДЪЕМНИК
ПРЕДОХРАНИТЕЛЬНЫЙ МЕХАНИЗМ
<ДВЕРЬ СО СТОРОНЫ ВОДИТЕЛЯ>

Установлен электростеклоподъемник с предохрани
тельным механизмом (функция противозащемле
ния). Для обеспечения безопасности стекло двери со
стороны водителя опускается примерно на 150 мм,
если при его подъеме в проеме окна обнаруживается
любое препятствие, например, рука или голова.

МЕХАНИЗМ ОПУСКАНИЯ/ ПОДЪЕМА
СТЕКЛА ДВЕРИ СО СТОРОНЫ ВОДИТЕЛЯ
<ПРИ ОДНОКРАТНОМ НАЖАТИИ
КНОПКИ>

Механизм опускания/подъема стекла при
однократном нажатии кнопки использован в
механизме электростеклоподъемника двери
водителя, чтобы обеспечить полное опускание или
подъем стекла любой двери одним движением.

ACB00168

ACB05732

КУЗОВ

42A

-23

ДВЕРЬ

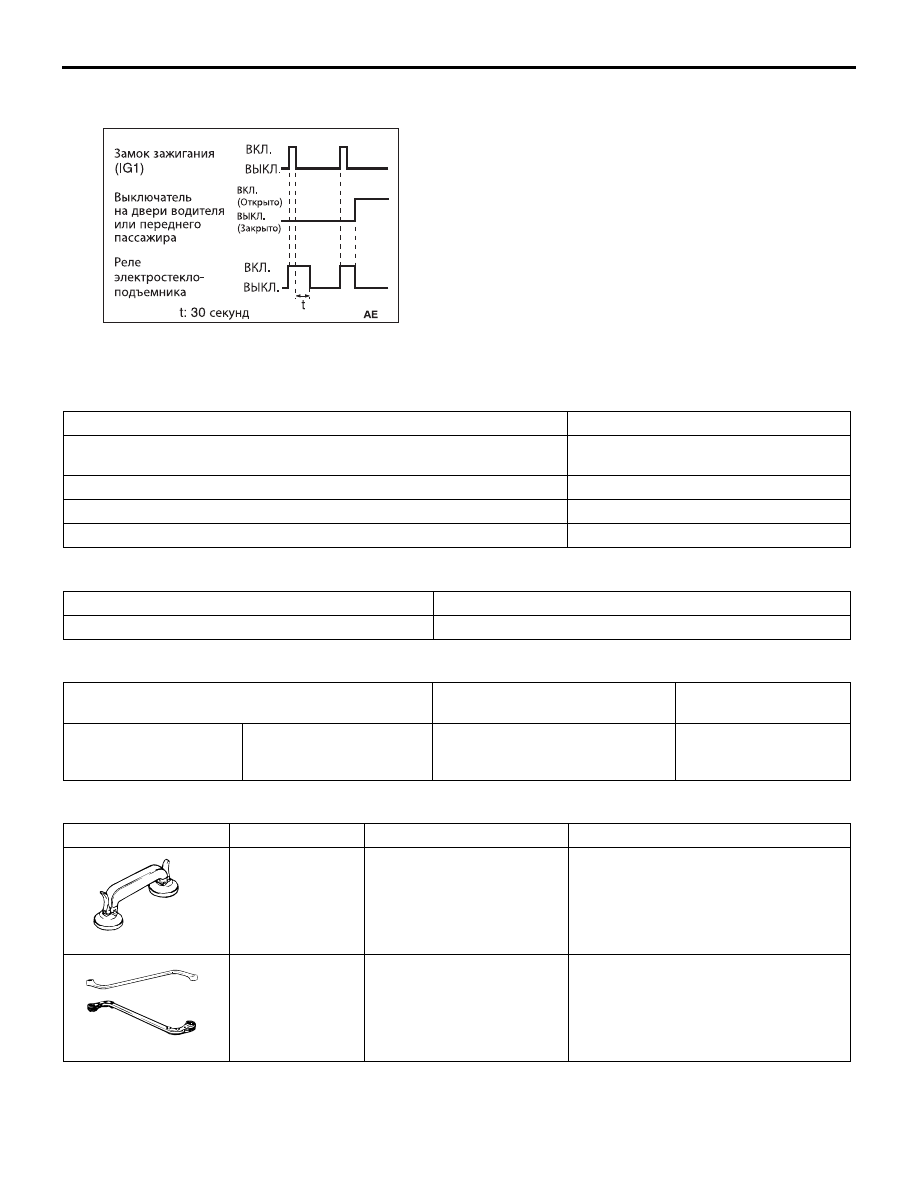

РАБОТА ТАЙМЕРА
ЭЛЕКТРОСТЕКЛОПОДЪЕМНИКА

Даже после выключения зажигания блок управления
системой ETACS сохраняет в течение 30 секунд
работоспособность электростеклоподъемников,
позволяя поднять или опустить стекла дверей с
помощью переключателей стеклоподъемников
(функция таймера). Примерно через 30 секунд реле
электростеклоподъемников отключается.
Реле электростеклоподъемников отключается, если
при работе таймера открыть дверь со стороны
водителя или переднего пассажира.

ОСНОВНЫЕ ДАННЫЕ



ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

M1423000300637

ГЕРМЕТИК

M1423000500631

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1421000400081

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

M1423000601255

ZC600258

AC607043

Позиция

Номинальное значение

Рабочий ток электростеклоподъемников (при напряжении питания
14,5

± 0,5 В и температуре 25 °C), A

не более 7

Свободный ход наружной ручки замка двери, мм

0,2

− 5,2 (Заданное значение: 2,7)

Свободный ход кнопки внутренней ручки замка двери, мм

13.6

− 27,2 (Заданное значение: 20.4)

Ход ручки внутренней блокировки двери, мм

13.5

− 15,5 (Заданное значение: 14,5)

Позиция

Техническая характеристика

Влагозащитная пленка

Клейгерметик 3M ATD, № по каталогу 8625 или аналог

Позиция

Рекомендуемый смазочный
материал

Количество

Обезжиривающий
состав

Удаление смазки и
загрязнений с
поверхности деталей

Очиститель деталей (MZ100387
или аналог)

По необходимости

Инструмент

Номер

Наименование

Применение

MB990480

Вакуумный захват для
стекол

Снятие электростеклоподъемника и
электродвигателя в сборе

MB990900 или
MB991164

Ключ для регулировки
положения дверных
петель

Регулировка положения двери

MB990480

MB990900

КУЗОВ

42A

-24

ДВЕРЬ

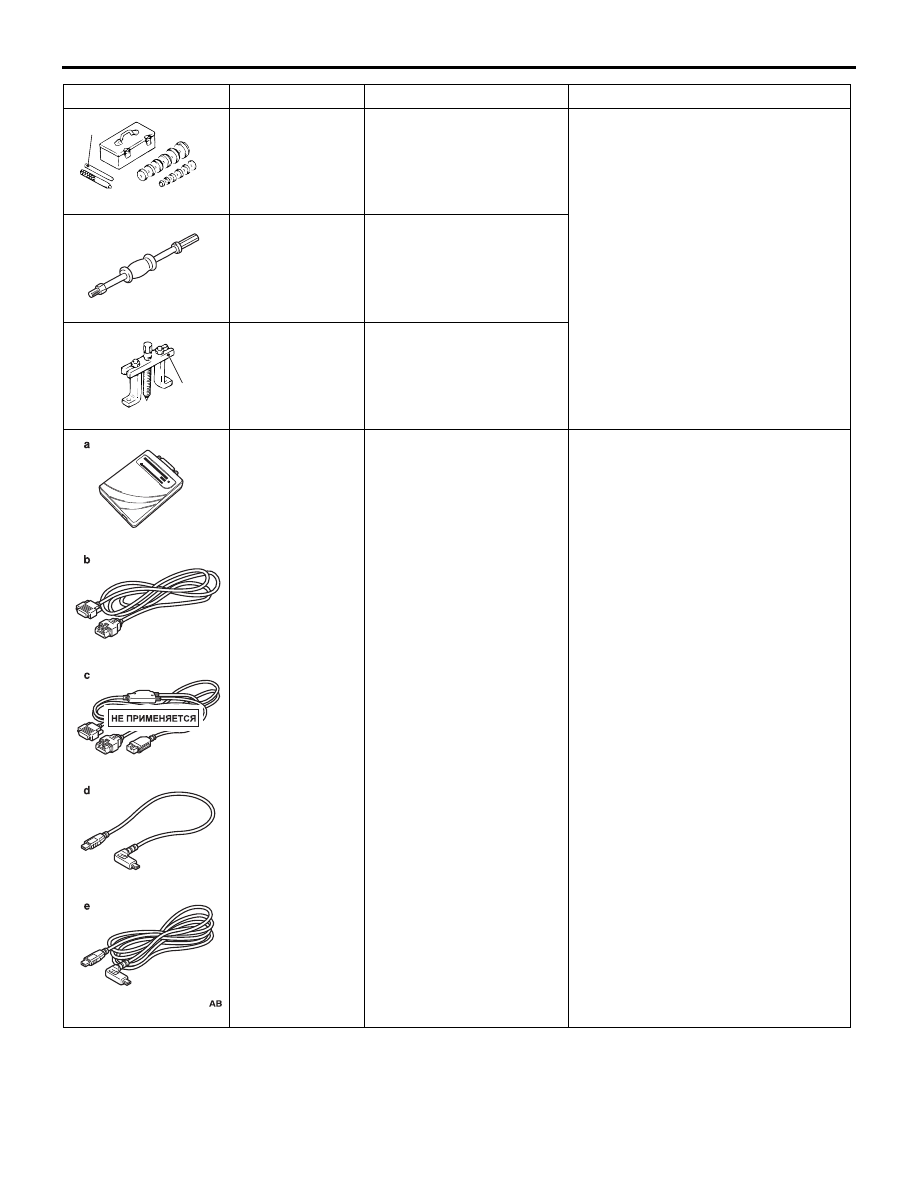

MB990925

a.MB990939

Набор для установки
подшипников и масляных
уплотнений

a.Стержень съемника

Регулировка положения фиксатора
замка

MB990211

Инерционный ударный
инструмент

MB990241

a.MB990243

Съемник приводного вала

a.Приспособление для

правки кузова

a.MB992744
b.MB992745
c.MB992746
d.MB992747
e.MB992748

a.Диагностический

прибор (управляющий
интерфейсLite)
(V.C.I.Lite)

b.Главный жгут проводов

A диагностического
прибора V.C.I.Lite
(автомобили со связью
CAN)

c.Главный жгут проводов

B диагностического
прибора V.C.I.Lite
(автомобили без связи
CAN)

d.Короткий провод USB

прибора V.C.I.Lite

e.Длинный провод USB

прибора V.C.I.Lite

Проверка блока управления (дисплей
эксплуатационных данных)

Инструмент

Номер

Наименование

Применение

MB990925AH

a

MB990211

MB990241

a

AH

ACB05421

MB992745

MB992746

MB992744

MB992747

MB992748
