КУЗОВ

42A

-13

СТЕКЛА

ВЕТРОВОЕ СТЕКЛО

СНЯТИЕ И УСТАНОВКА

M1422001001844

Дополнительные операции до и после установки

•

Снятие и установка подкапотного вентиляционного
короба (см. ГЛАВУ 51

− Очиститель ветрового стекла ).

•

Снятие и установка молдинга водосточного желобка
(см. ГЛАВУ 51

− Молдинг .)

•

Снятие и установка отделки передней стойки



(см. ГЛАВУ 52A

− Отделка салона ).

•

Снятие и установка внутреннего зеркала заднего
вида в сборе (см. ГЛАВА 52A

− Внутреннее зеркало

заднего вида .)

•

Снятие и установка датчика уровня наружной
освещенности <Автомобили с датчиком уровня
наружной освещенности> (См. ГЛАВУ 54A

− Датчик

уровня наружной освещенности .)

ACB05610

КУЗОВ

42A

-14

СТЕКЛА

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ ВЕТРОВОГО СТЕКЛА

1. Для защиты лакокрасочного покрытия кузова

следует наложить тканевую ленту на кузов вдоль
проема ветрового стекла.

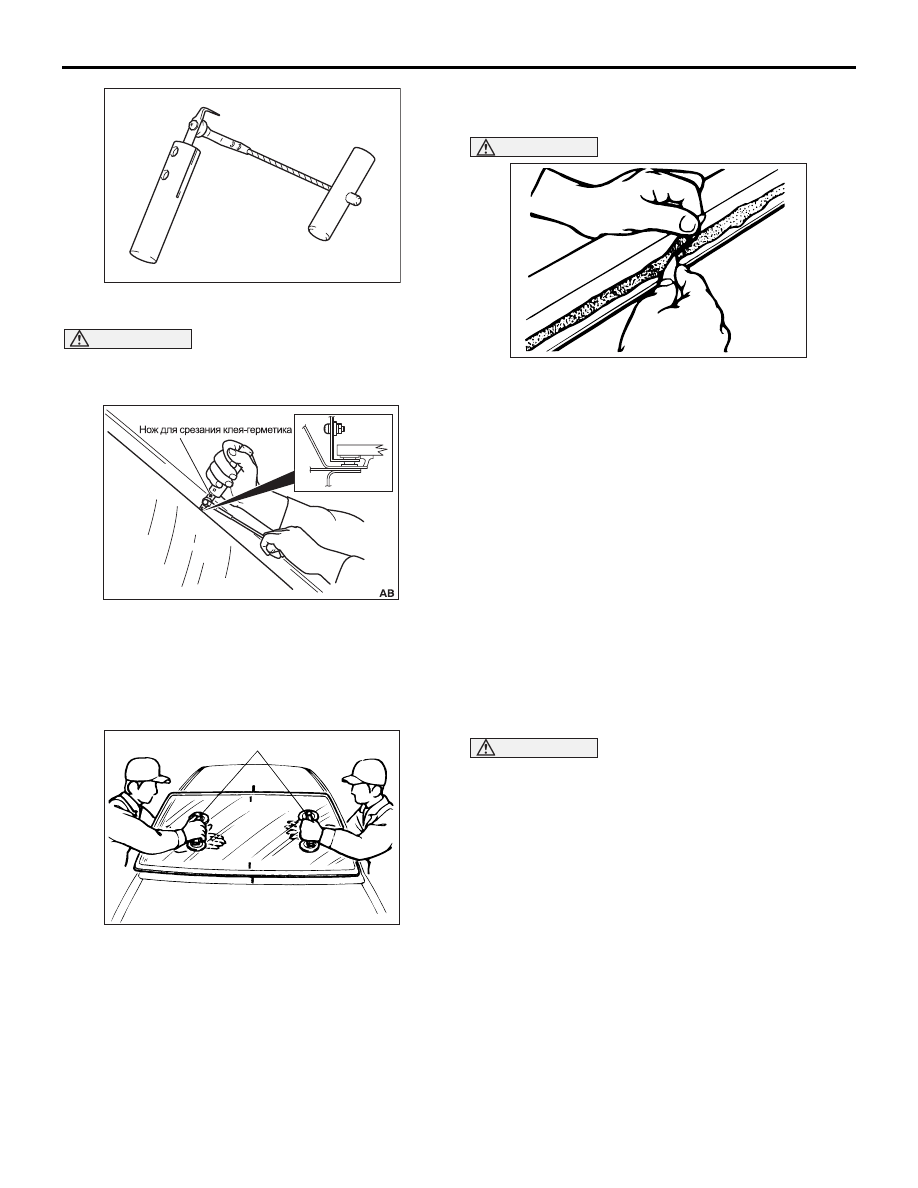

2. Для удаления клеягерметика используйте

рояльную струну
(1) Для отрезания молдинга используйте нож.
(2) Используя острое сверло, просверлите

отверстие в слое клеягерметика.

(3) В образовавшееся отверстие с наружной

стороны вставьте струну.

ВНИМАНИЕ

Не позволяйте струне касаться кромки
ветрового стекла.

(4) Ведя струну подобно ножовочному полотну по

периметру ветрового стекла,
последовательно срежьте клейгерметик.

3. Для срезания клеягерметика используйте

специальный нож для ветрового стекла

ACB06025

Последовательность демонтажа



<<

A

>>

>>

B

<<

1.

Ветровое стекло

2.

Боковой молдинг ветрового стекла

3.

Верхний молдинг ветрового стекла

>>

A

<<

4.

Фиксатор стекла

>>

A

<<

5.

Проставка

ACX00474

КУЗОВ

42A

-15

СТЕКЛА

(1) Использование ножа для срезания

клеягерметика

ВНИМАНИЕ

Если вы будете использовать нож для срезания
клея герметика в качестве рычага, то можете
повредить ветровое стекло.

(2) Удерживая наконечник ножа для срезания

клеягерметика под прямым углом к кромке
ветрового стекла, совместите лезвие ножа для
срезания клеягерметика с поверхностью и
кромкой ветрового стекла и потяните лезвие
ножа параллельно кромке, чтобы отрезать
клейгерметик.

4. Нанесите на ветровое стекло и кузов метки, и

воспользуйтесь вакуумным захватом для стекол
(MB990480), чтобы снять ветровое стекло.

ВНИМАНИЕ

• Убедитесь в том, что удаляется лишь

необходимое количество клея герметика.

• Старайтесь также не повредить

лакокрасочное покрытие проема стекла.
Если все же это произошло, покройте
поврежденные места ремонтной эмалью или
противокоррозионным составом.

5. Используя нож, срежьте излишки старого

клеягерметика по периметру проема окна так,
чтобы толщина оставшегося слоя составляла
приблизительно 2 мм.

6. Обработайте поверхность фланца таким образом,

чтобы она стала ровной.

7. Если ветровое стекло будет использовано

повторно, удалите все следы старого
клеягерметика, фиксатор стекла и проставку.

ОСОБЕННОСТИ ОПЕРАЦИЙ ПО
УСТАНОВКЕ КОМПОНЕНТОВ
>>A<< УСТАНОВКА
ПРОСТАВКИ/ФИКСАТОРА СТЕКЛА

ВНИМАНИЕ

Прежде чем приступить к следующей операции,
следует не менее 3 минут просушить
обезжиренные детали. Не дотрагивайтесь
поверхности, на которую нанесен грунт.
1. Для обезжиривания внутреннего периметра

ветрового стекла и фланца проема кузова
используйте очиститель деталей (MZ100387 или
аналог).

AC002060

AC207478

ACX00475

MB990480

AC

ACX00476

КУЗОВ

42A

-16

СТЕКЛА

2. Установите проставку, убедившись, что

отсутствуют изгибы или неплотности на
внутренней поверхности ветрового стекла.

3. Закрепите фиксаторы стекла в установленные

места на ветровом стекле.

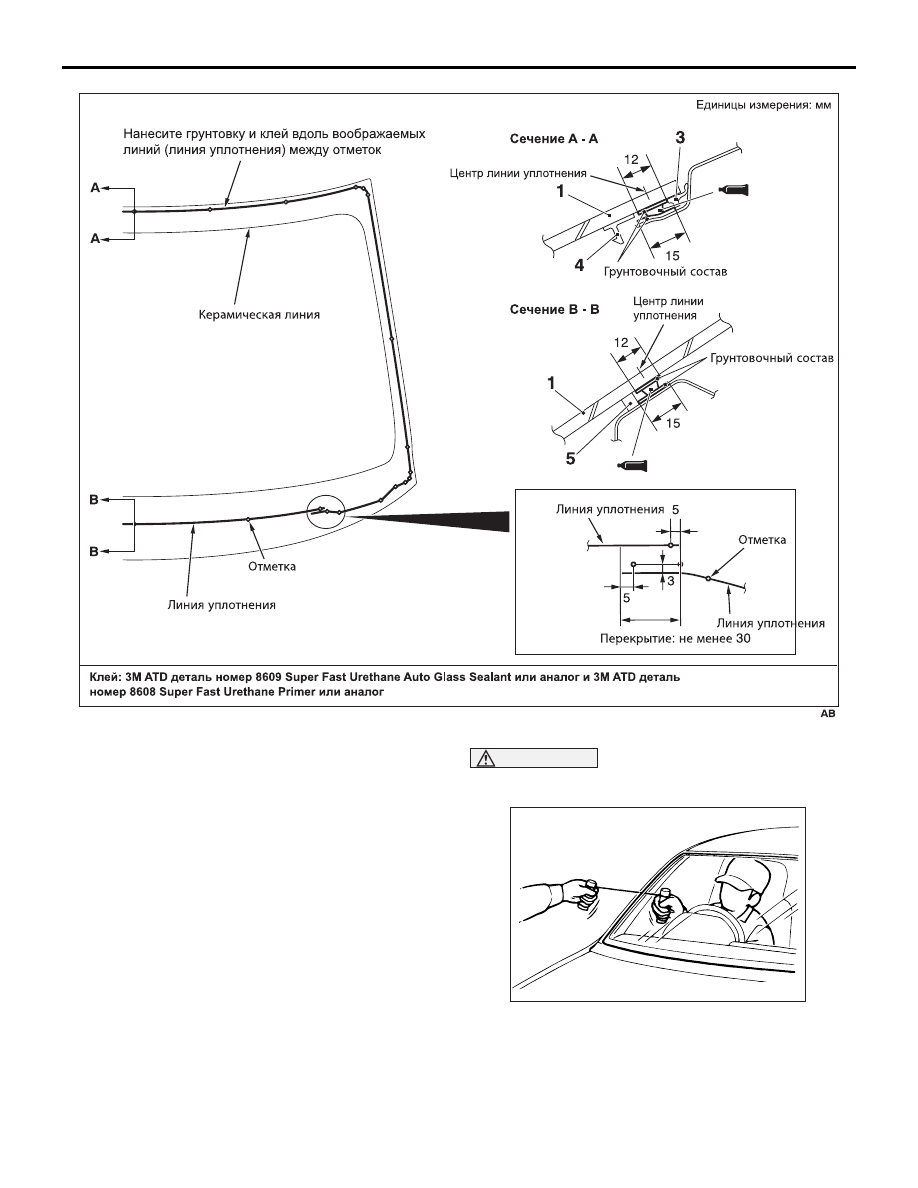

>>B<<УСТАНОВКА ВЕТРОВОГО СТЕКЛА

1. Установите молдинг ветрового стекла на

ветровое стекло.

2. При замене ветрового стекла временно

установите его в проем и нанесите установочные
метки на кузов и ветровое стекло.

ВНИМАНИЕ

• Грунтовка усиливает прочность

клея герметика, поэтому убедитесь в том,
что она нанесена. Но излишне толстый слой
грунтовки ослабит действие клея герметика.

• Не дотрагивайтесь поверхности, на которую

нанесен грунт.

• Не наносите грунтовку на остаток

клея герметика. Прочность клея герметика
может уменьшиться.

3. Намочите губку грунтовкой и ровным слоем

нанесите ее на указанные места ветрового стекла
и кузова.

4. После нанесения грунтовки следует просушить ее

не менее 3 минут.
