КУЗОВ

42A

-17

СТЕКЛА

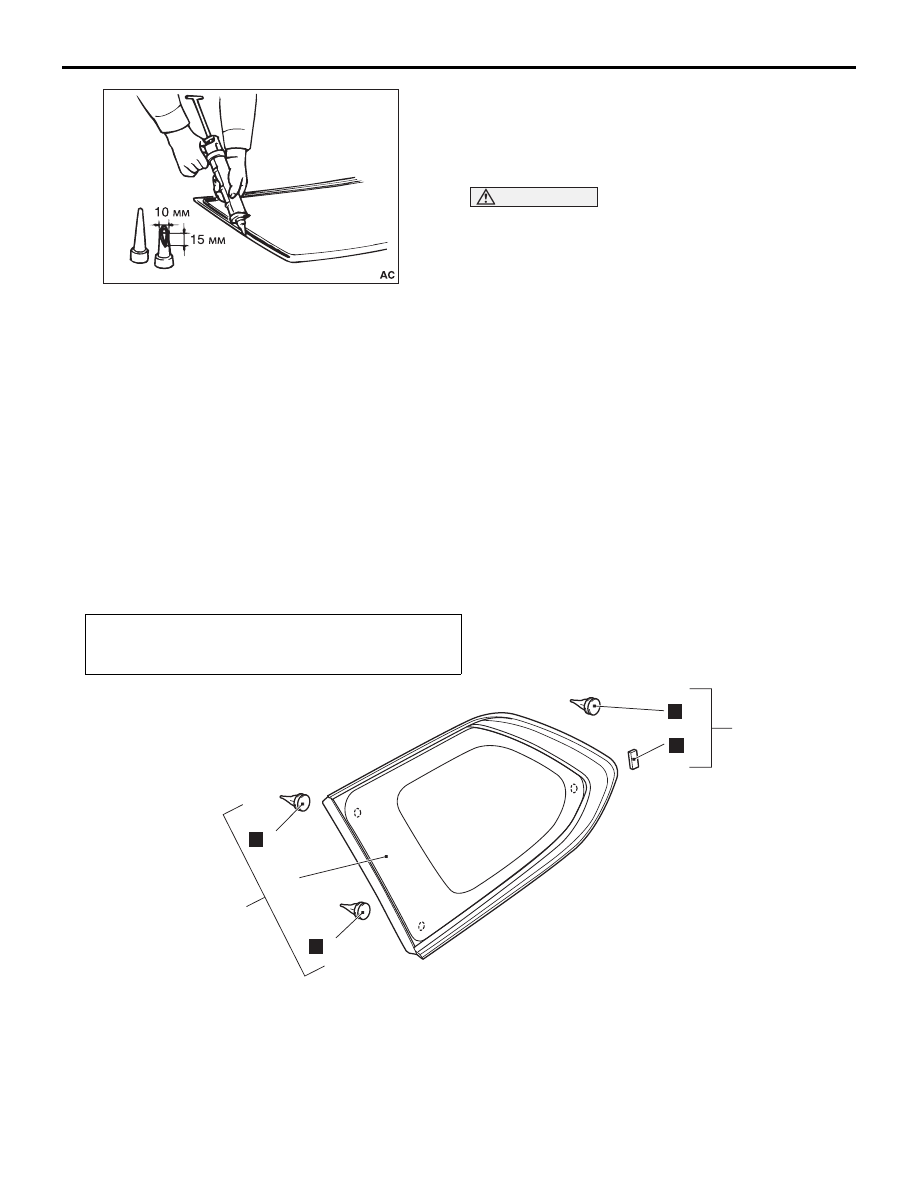

5. Заполните картридж нагнетателя

клеемгерметиком. Затем в течение 30 минут
после нанесения грунтовки нанесите ровным
слоем клейгерметик по периметру ветрового
стекла.
ПРИМЕЧАНИЕ: Для упрощения нанесения ровной
полосы клеягерметика, сделайте на наконечнике
нагнетателя Vобразный вырез.

6. После нанесения клеягерметика совместите

метки на ветровом стекле и кузове, а затем
осторожно прижмите ветровое стекло для его
установки.

7. Для удаления излишков клеягерметика восполь

зуйтесь шпателем. Затем очистите поверхность
очистителем деталей (MZ100387 или аналогом).
Автомобиль должен оставаться неподвижным до
тех пор, пока не отвердеет клейгерметик



(см. «Установка ветрового стекла»

C.42A11

).

ВНИМАНИЕ

• Передвигайте автомобиль с осторожностью.

• При проверке герметичности соединения

стекла и проема не сжимайте конец шланга
для получения плоской струи воды.

8. Проверку на герметичность следует проводить не

ранее, чем через 30 минут после момента
установки стекла.

СНЯТИЕ И УСТАНОВКА КОНТРОЛЬНОГО
СИМВОЛА

1. Снимите контрольный символ руками или с

помощью пластикового шпателя.

2. Удалите остатки клеягерметика с помощью

слабого раствора бытового моющего средства
или раствора неорганического вещества (спирта).

3. Закрепите новый контрольный символ на

указанном месте.

НЕПОДВИЖНОЕ БОКОВОЕ СТЕКЛО



БАГАЖНОГО ОТДЕЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1422002501024

ACX00480

Дополнительные операции до и после установки

•

Снятие и установка отделки верхней обивки
боковины (см. ГЛАВУ 52A

− Отделка салона ).

ACB05658

N

1

2

3

N

AB

2

N

2

N

4

1

КУЗОВ

42A

-18

СТЕКЛА

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ БОКОВОГО СТЕКЛА
БАГАЖНОГО ОТДЕЛЕНИЯ

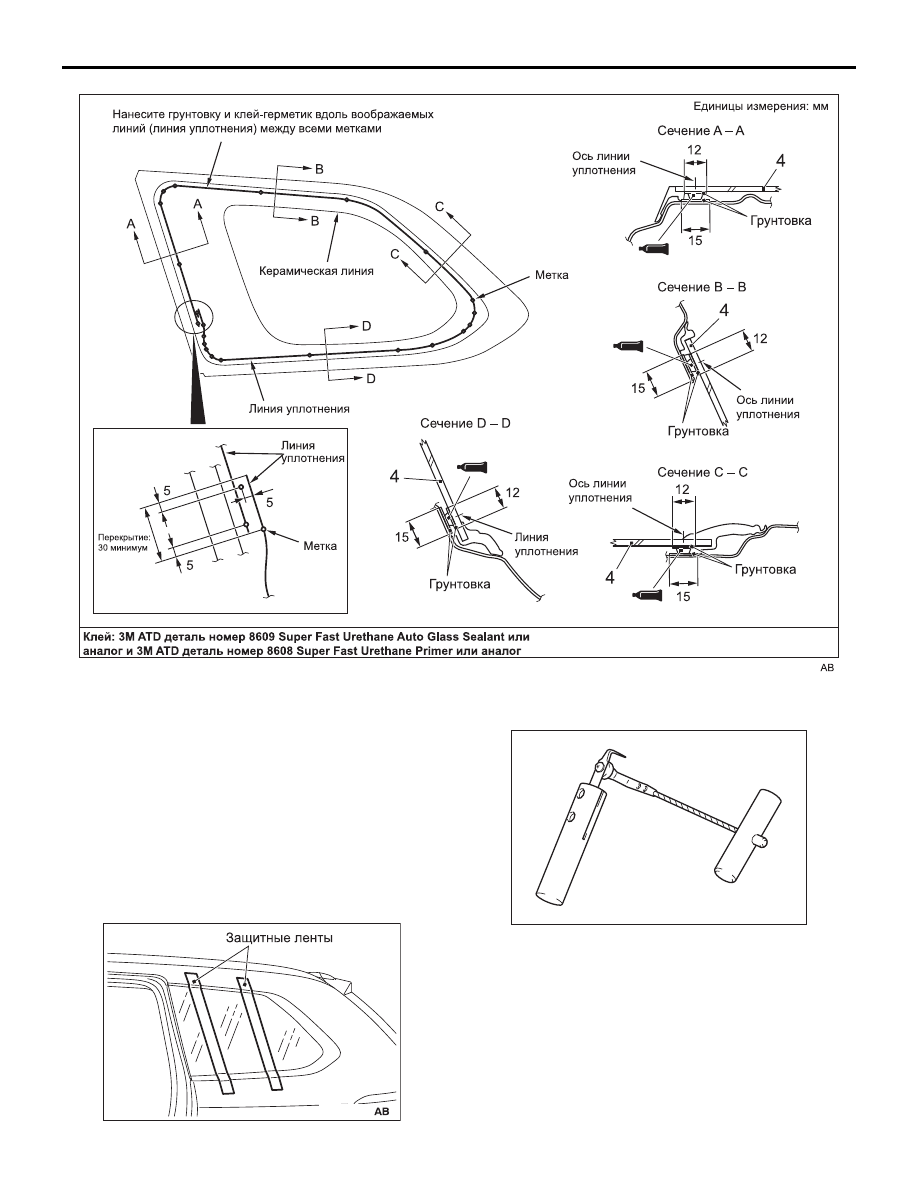

1. Для защиты лакокрасочного покрытия кузова

следует наложить защитную ленту на кузов вокруг
бокового стекла багажного отделения.

2. Закрепите боковое стекло багажного отделения

липкой лентой, чтобы предотвратить его падение.

3. Использование ножа для срезания

клеягерметика

ACC00226

ACB05659

ACB05664

ACB05672

ACB05674

ACB05675

ACB05673

Последовательность демонтажа



<<

A

>>

>>

B

<<

1.

Неподвижное боковое стекло
багажного отделения в сборе

>>

A

<<

2.

Фиксатор

>>

A

<<

3.

Крепежная деталь

4.

Заднее боковое стекло

ACB05803

AC002060

КУЗОВ

42A

-19

СТЕКЛА

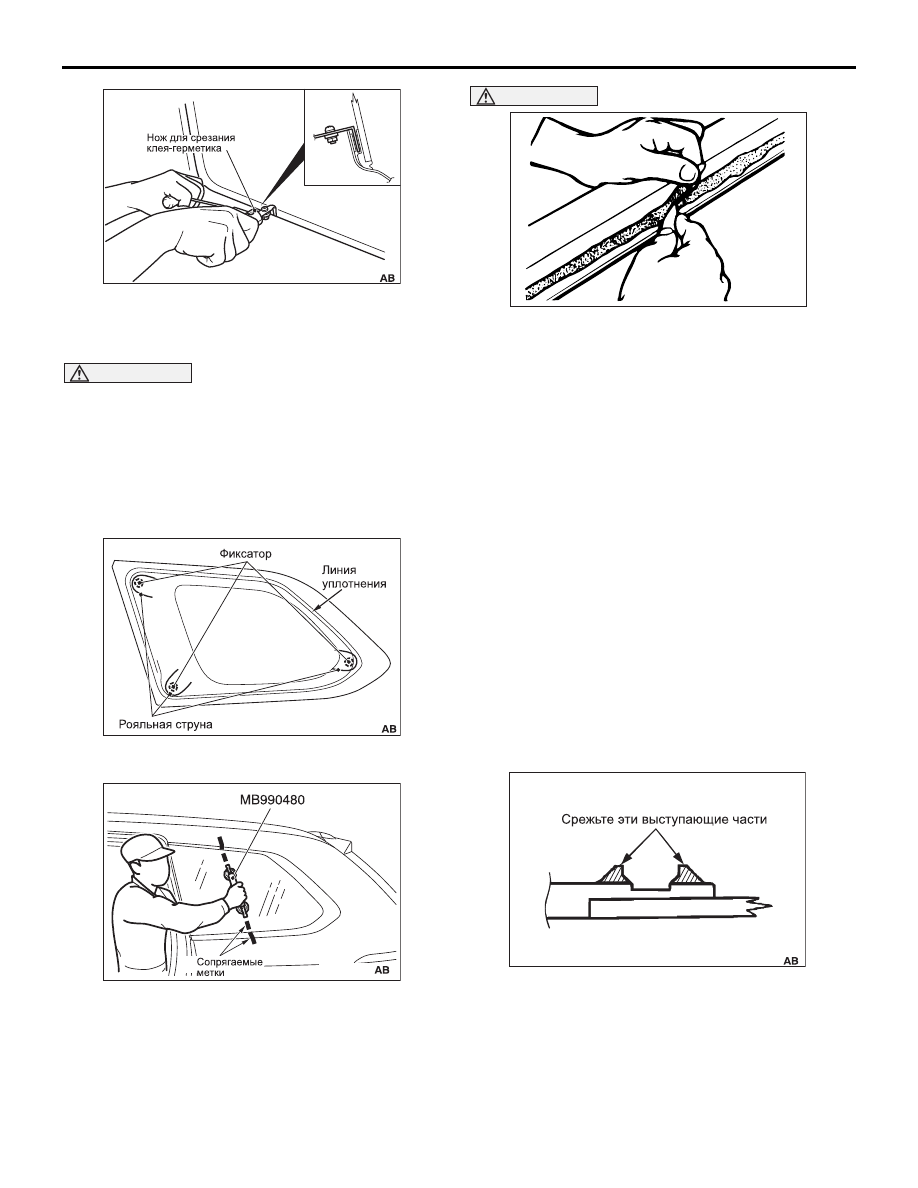

4. При работе внутри автомобиля вставьте

наконечник нож для ветрового стекла в
уплотняющую деталь бокового стекла багажного
отделения.

ВНИМАНИЕ

Если вы будете использовать этот нож в
качестве рычага, то можете повредить боковое
стекло багажного отделения.
5. Удерживая наконечник ножа для срезания

клеягерметика под прямым углом к фланцу
проема кузова, совместите лезвие ножа для
ветрового стекла с фланцем проема кузова и
потяните лезвие ножа параллельно фланцу
проема кузова, чтобы отделить клейгерметик.

6. Для срезания фиксаторов используйте рояльную

струну.

7. Нанесите на боковое стекло багажного отделения

и кузов метки, и воспользуйтесь вакуумным
захватом для стекол (MB990480), чтобы снять
боковое стекло багажного отделения.

ВНИМАНИЕ

″

Убедитесь в том, что удаляется лишь

необходимое количество клея герметика.

• Старайтесь также не повредить лакокрасоч

ное покрытие проема стекла. Если все же это
произошло, покройте поврежденные места
эмалью для подкрашивания или противокор
розионным составом.

8. Используя нож, срежьте излишки старого

клеягерметика по периметру проема окна так,
чтобы толщина оставшегося слоя составляла
приблизительно 2 мм.

9. Обработайте поверхность фланца таким образом,

чтобы она стала ровной.

10.Если боковое стекло багажного отделения будет

использовано повторно, удалите все следы
старого клеягерметика с бокового стекла
багажного отделения.

ОСОБЕННОСТИ ОПЕРАЦИЙ



ПО УСТАНОВКЕ КОМПОНЕНТОВ
>>A<< УСТАНОВКА КРЕПЕЖНОЙ
ДЕТАЛИ/ФИКСАТОРА

1. Если боковое стекло багажного отделения будет

использовано повторно, следуйте приведенным
ниже процедурам:
(1) Закрепите фиксатор на кузове.

(2) Срежьте выступающие части фиксатора

бокового стекла багажного отделения.

ПРИМЕЧАНИЕ: Если установить боковое
стекло багажного отделения, не срезав
выступающие части фиксатора бокового
стекла багажного отделения, то возможна
неправильная установка стекла.

AC206381

ACB05678

ACB05804

ACX00476

AC103606

КУЗОВ

42A

-20

СТЕКЛА

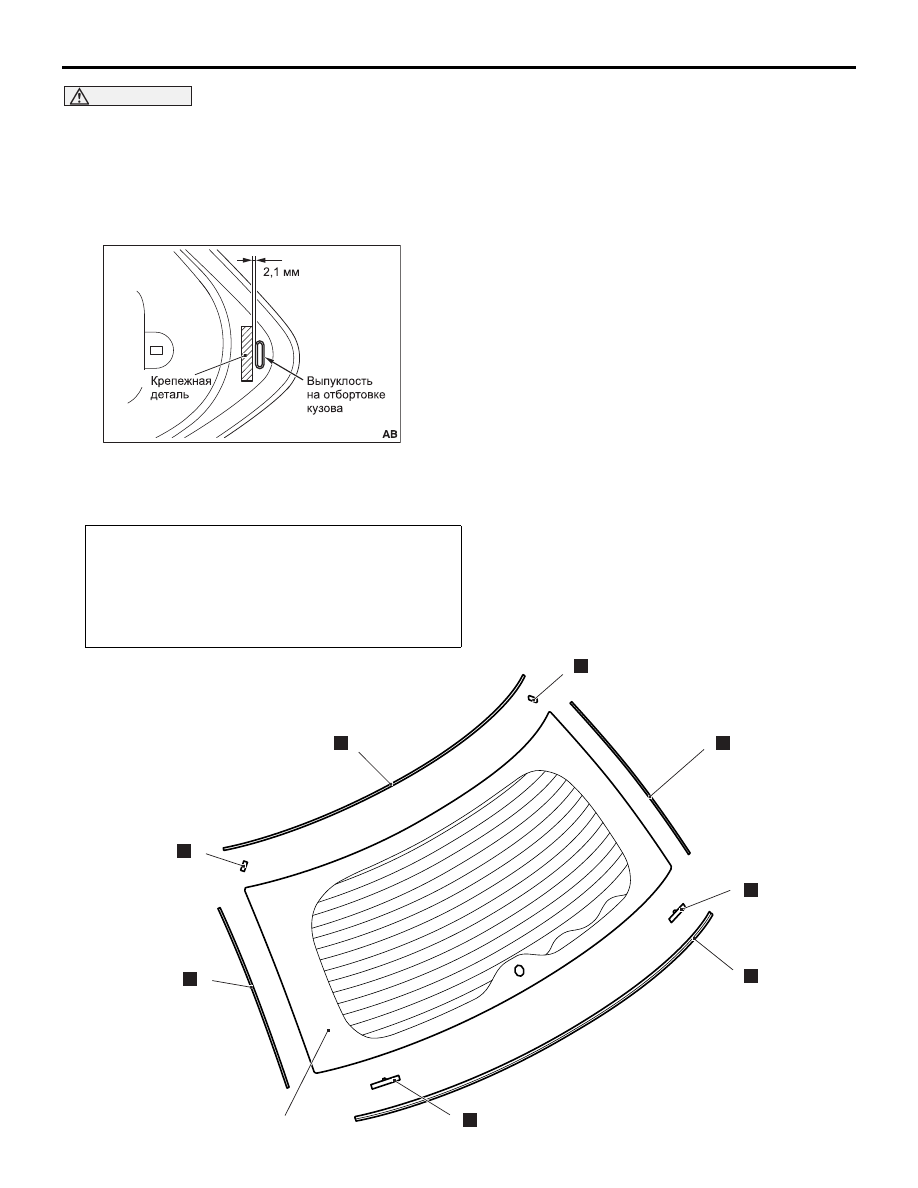

ВНИМАНИЕ

Прежде чем приступить к следующей операции,
следует не менее 3 минут просушить
обезжиренные детали. Не дотрагивайтесь до
обезжиренных элементов.
2. Для обезжиривания внутреннего периметра

бокового стекла багажного отделения и фланца
проема кузова используйте очиститель деталей
(MZ100387 или аналог).

3. Установите крепежные детали на указанные места

на фланце проема кузова.

4. Установите крепежные детали на боковое стекло

багажного отделения в места, которые
соответствуют положению крепежных деталей на
фланце проема кузова.

>>B<< УСТАНОВКА НЕПОДВИЖНОГО
БОКОВОГО СТЕКЛА БАГАЖНОГО
ОТДЕЛЕНИЯ

1. Нанесите грунтовку и клейгерметик.
2. Установите боковое стекло багажного отделения,

пользуясь приемами, описанными для установки
ветрового стекла (см.

C.42A13

).

СТЕКЛО ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ

СНЯТИЕ И УСТАНОВКА

M1422003701087

ACB05679

Дополнительные операции до и после установки

•

Снятие и установка рычага и щетки очистителя
ветрового стекла (см. ГЛАВУ 51

− Очиститель и

омыватель заднего стекла .)

•

Снятие и установка отделки двери багажного
отделения (см. ГЛАВУ 52A

− Отделка двери

багажного отделения .)

ACB05727

N

N

N

1

4

N

2

N

5

N

2

N

5

6

3

AB

N

3
