Mitsubishi Outlander 3. Руководство - часть 268





КУЗОВ

42A

-5

КАПОТ

КАПОТ

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ

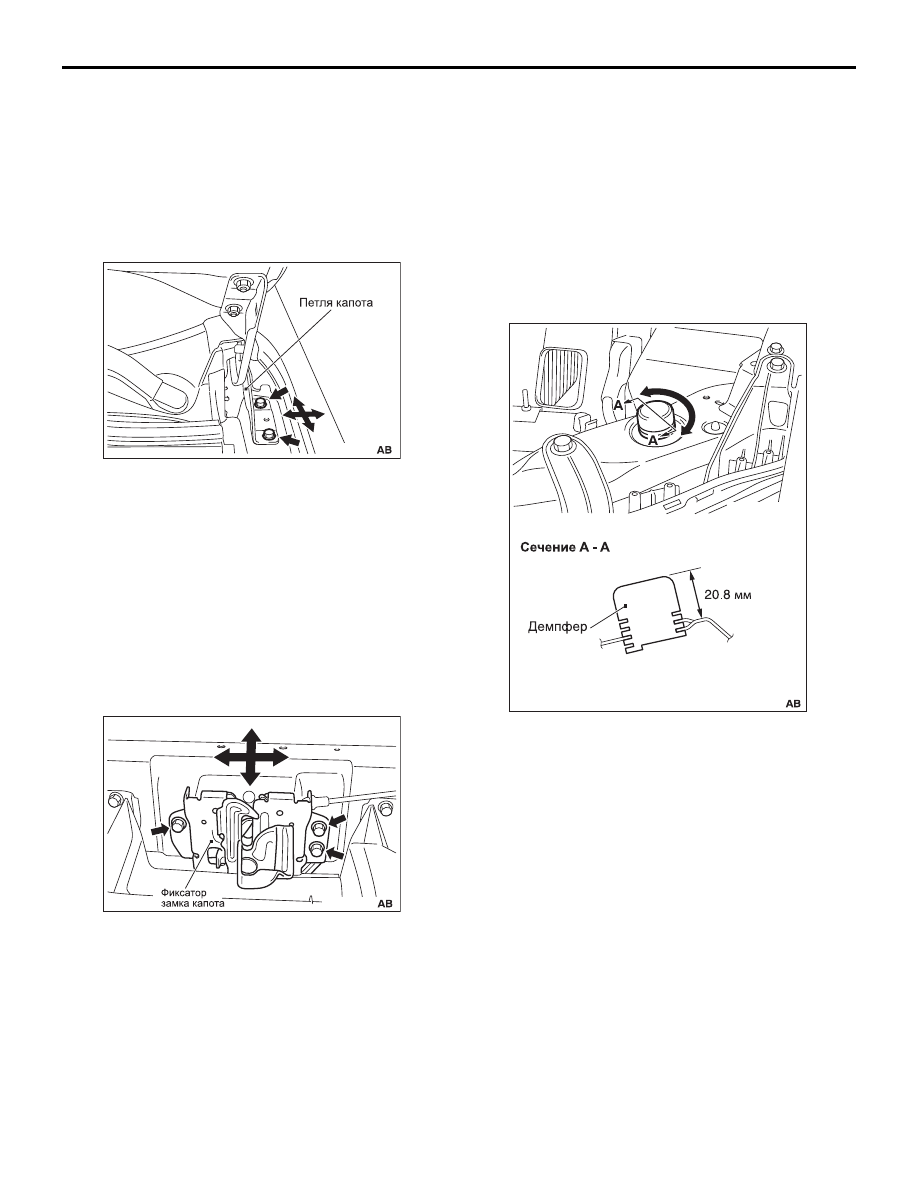

РЕГУЛИРОВКА ЗАЗОРОВ ПО КРОМКАМ
КАПОТА

M1421007200624

1. Снимите подкапотный вентиляционный короб

(см. ГЛАВУ 51

− Очиститель ветрового стекла ).

2. Ослабьте затяжку болтов крепления петель

капота, но не отворачивайте их. Перемещайте
петли капота вперед/назад и налево/направо,
чтобы выровнять зазоры по кромкам капота.

3. После регулировки затяните болты крепления

петель капота моментом 23

± 6 Н⋅м.

4. Установите подкапотный вентиляционный короб

(см. ГЛАВУ 51

− Очиститель ветрового стекла ).

РЕГУЛИРОВКА УРОВНЯ КАПОТА И
ЗАМЫКАНИЯ ФИКСАТОРА ЗАМКА
КАПОТА

M1421007300740

1. Снимите кожух верхней панели крепления фар

(см. ГЛАВУ 51

− Облицовка радиатора ).

2. Ослабьте затяжку болтов крепления защелки

капота, но не отворачивайте их. Перемещайте
защелку капота вверх/вниз и налево/направо,
чтобы совместить ее с положением капота и
отрегулировать работу фиксатора капота.

3. После регулировки затяните болты крепления

защелки капота моментом 9,0

± 1,0 Н⋅м.

4. Установите кожух верхней панели крепления фар

(см. ГЛАВУ 51

− Облицовка радиатора ).

РЕГУЛИРОВКА ВЫСОТЫ КАПОТА

M1421007400684

Для регулировки капота поворачивайте демпфер
так, чтобы его высота соответствовала величине,
указанной на рисунке. Если высота капота остается
неравномерной, снова поворачивайте демпфер до
тех пор, пока высота капота не станет равномерной.
При повороте демпфера на один оборот его высота
изменяется на 4 мм.
ПРИМЕЧАНИЕ: Если при движении автомобиля
слышно дребезжание изза вибрации капота, то
следует отрегулировать высоту демпфера так, чтобы
он упирался в капот.

ACB04937

ACB04938

ACB06002

ACB04947

КУЗОВ

42A

-6

КАПОТ

КАПОТ

СНЯТИЕ И УСТАНОВКА

M1421001602341

Дополнительные операции после установки

Проверка зазоров по кромкам капота (см.

C.42A-5

.)

Регулировка уровня капота и замыкания фиксатора
замка капота (см.

C.42A-5

.)

Регулировка высоты капота (см.

C.42A-5

).

ACB05695

КУЗОВ

42A

-7

КАПОТ

AC900042

ACB05030

ACB06023

Снятие демпфера



1.

Демпфер A

2.

Демпфер B <Заказной>

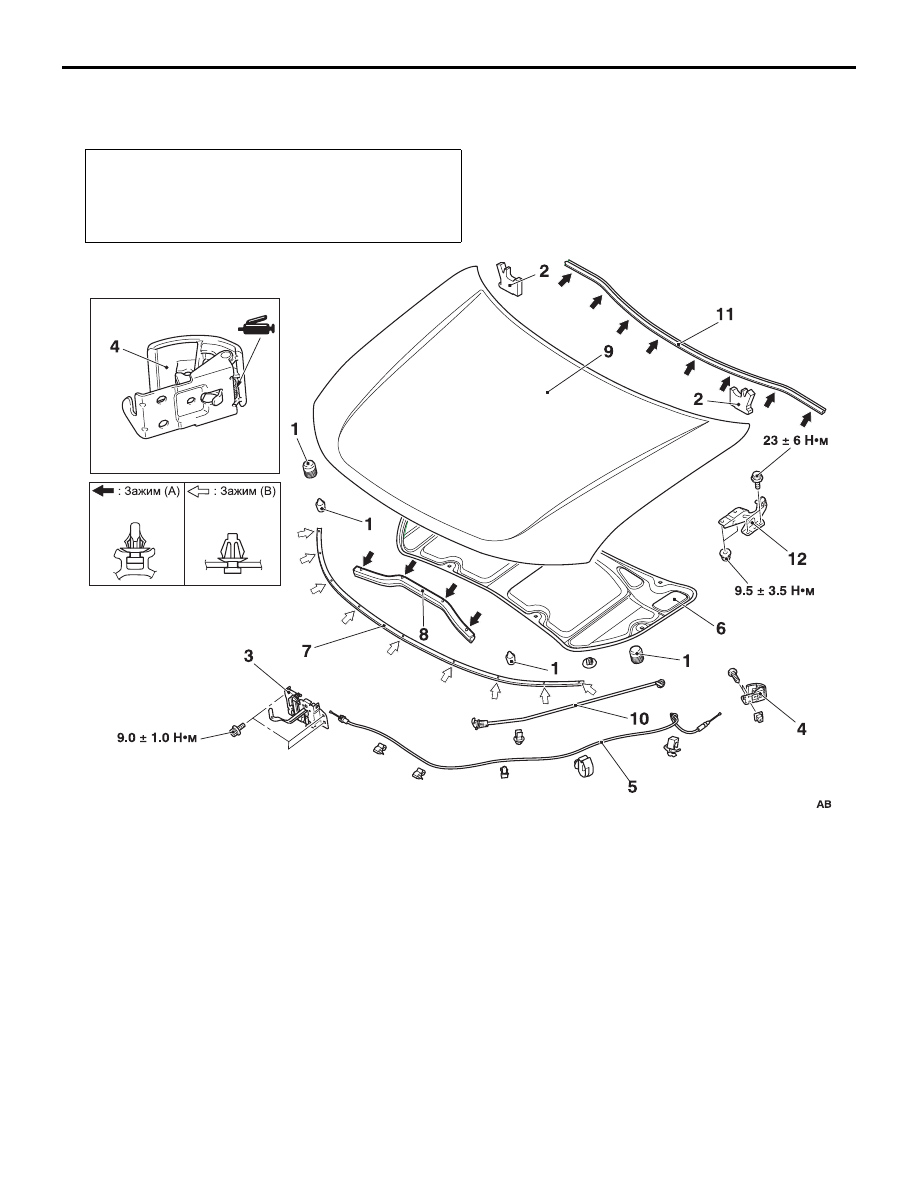

Последовательность демонтажа
защелки капота и троса отпирания
замка капота



Кожух верхней панели крепления фар
(см. ГЛАВУ 51

− Облицовка радиатора .)

3.

Фиксатор замка капота

4.

Рукоятка привода замка капота

Передний подкрылок (см.

C.42A9

.)

Передний бампер в сборе (см. ГЛАВУ 51

−

Передний бампер .)

Блок управления системой полного
привода (4WD) <4WD> (см. ГЛАВУ 27C

−

Блок управления системой полного
привода (4WD) .)

Фара в сборе (см. ГЛАВУ 54A

− Фара .)

5.

Трос привода замка капота

Последовательность демонтажа
капота



6.

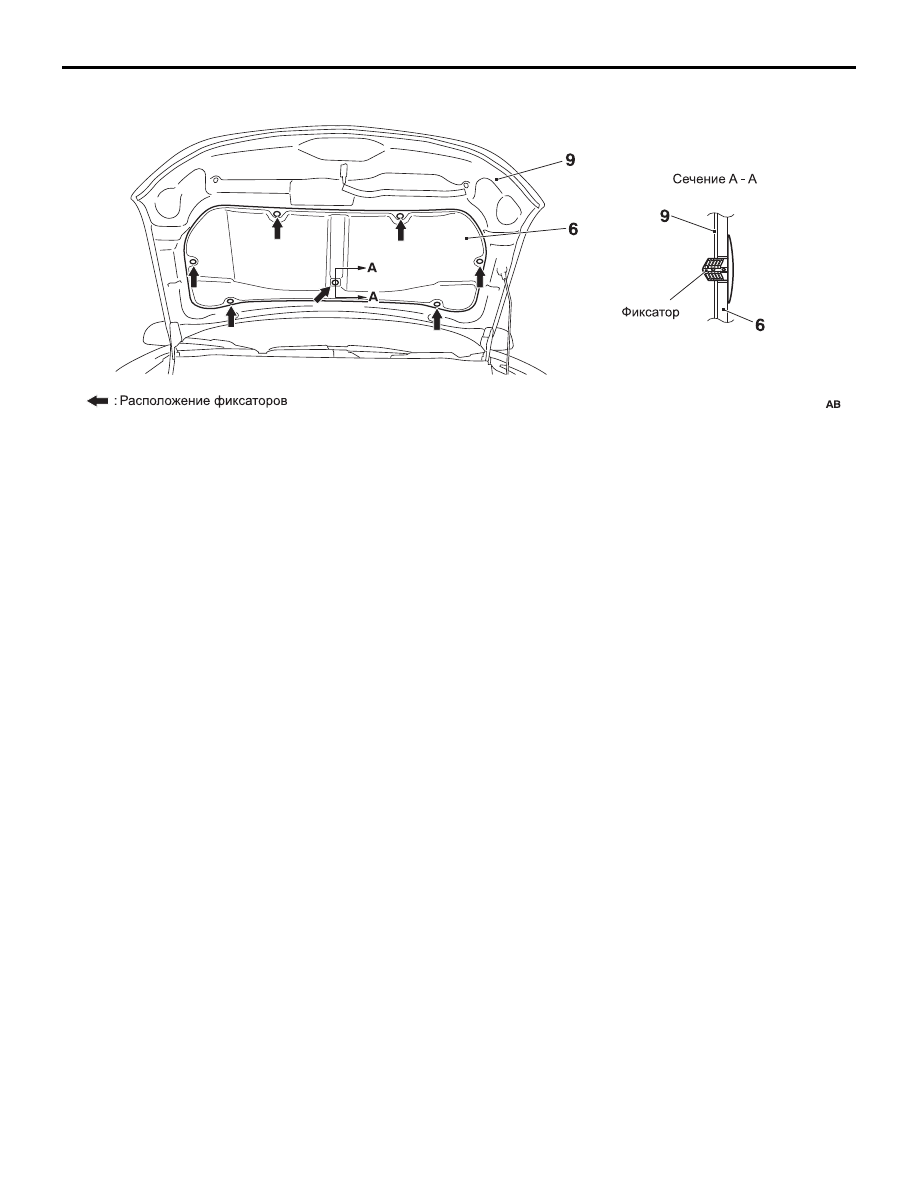

Шумовиброгасящий экран капота

7.

Уплотнитель моторного отсека

8.

Переднее уплотнение капота

Шланг омывателя ветрового стекла и
распылители омывателя (см. ГЛАВУ 51

−

Омыватель ветрового стекла .)

9.

Капот

10. Стойка фиксации капота в открытом

положении

11. Заднее уплотнение капота

Подкапотный вентиляционный короб



(см. ГЛАВУ 51

− Очиститель ветрового

стекла ).

12. Петля капота

КУЗОВ

42A

-8

КРЫЛО

КРЫЛО

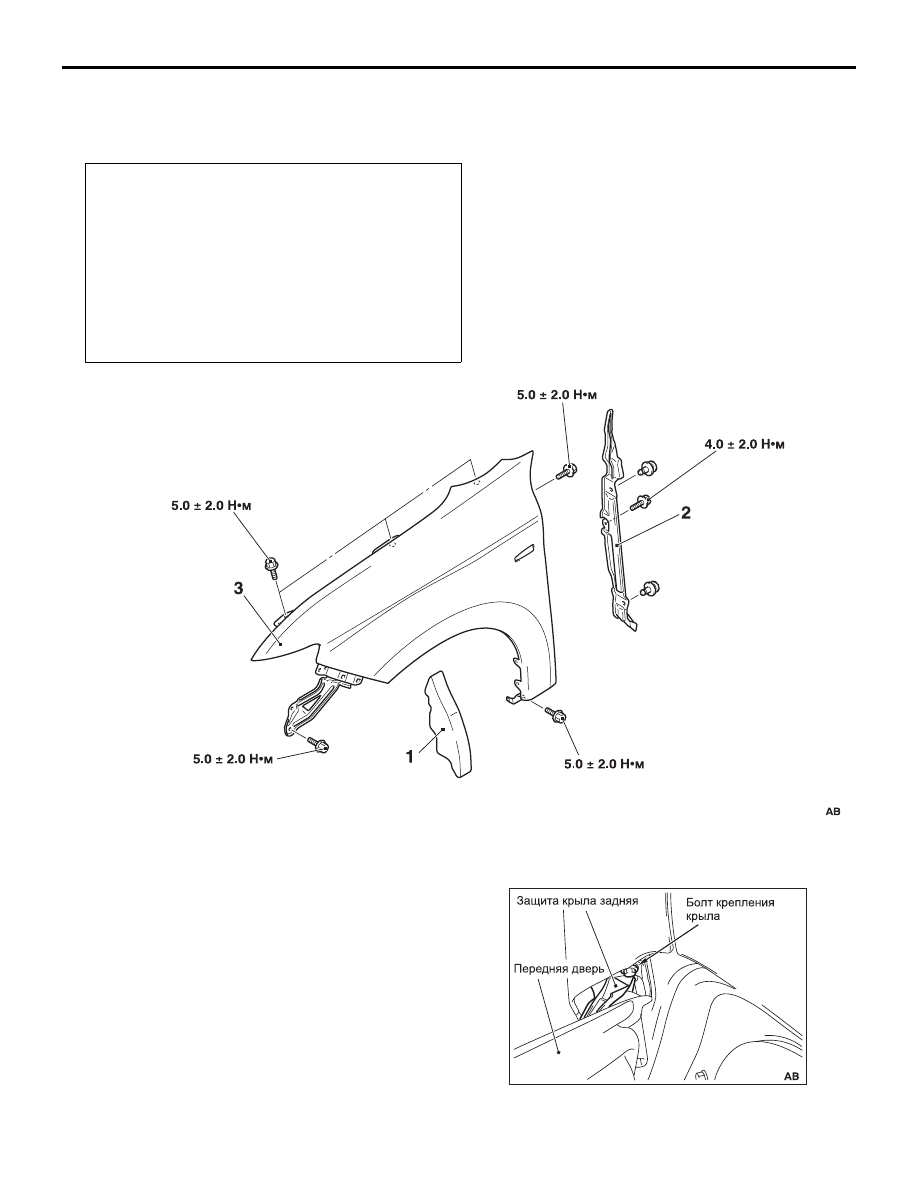

СНЯТИЕ И УСТАНОВКА

M1421001901606

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ
>>A<< УСТАНОВКА КРЫЛА

Стараясь не касаться задней защиты крыла, как
показано на рисунке, затяните болты крепления
крыла моментом 5,0

± 2,0 Н⋅м.

Дополнительные операции до и после установки

Снятие и установка переднего подкрылка



(см.

C.42A-9

).

Снятие и установка фары в сборе (см. ГЛАВУ 54A

−

Фара .)

Снятие и установка боковых указателей поворота
(см. ГЛАВУ 54A

− Боковой указатель поворота .)

<Тип крыла>

Снятие и установка подкапотного вентиляционного
короба (см. ГЛАВУ 51

− Очиститель ветрового стекла ).

Снятие и установка обтекателей порогов (см. ГЛАВУ
51

− Обтекатели порогов .)

ACB05469

Последовательность демонтажа



1.

Подкладка <По заказу>

2.

Защита крыла задняя

>>

A

<<

3.

Крыло

ACB05514
