ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

СТОЯНОЧНЫЙ ТОРМОЗ

36

-6

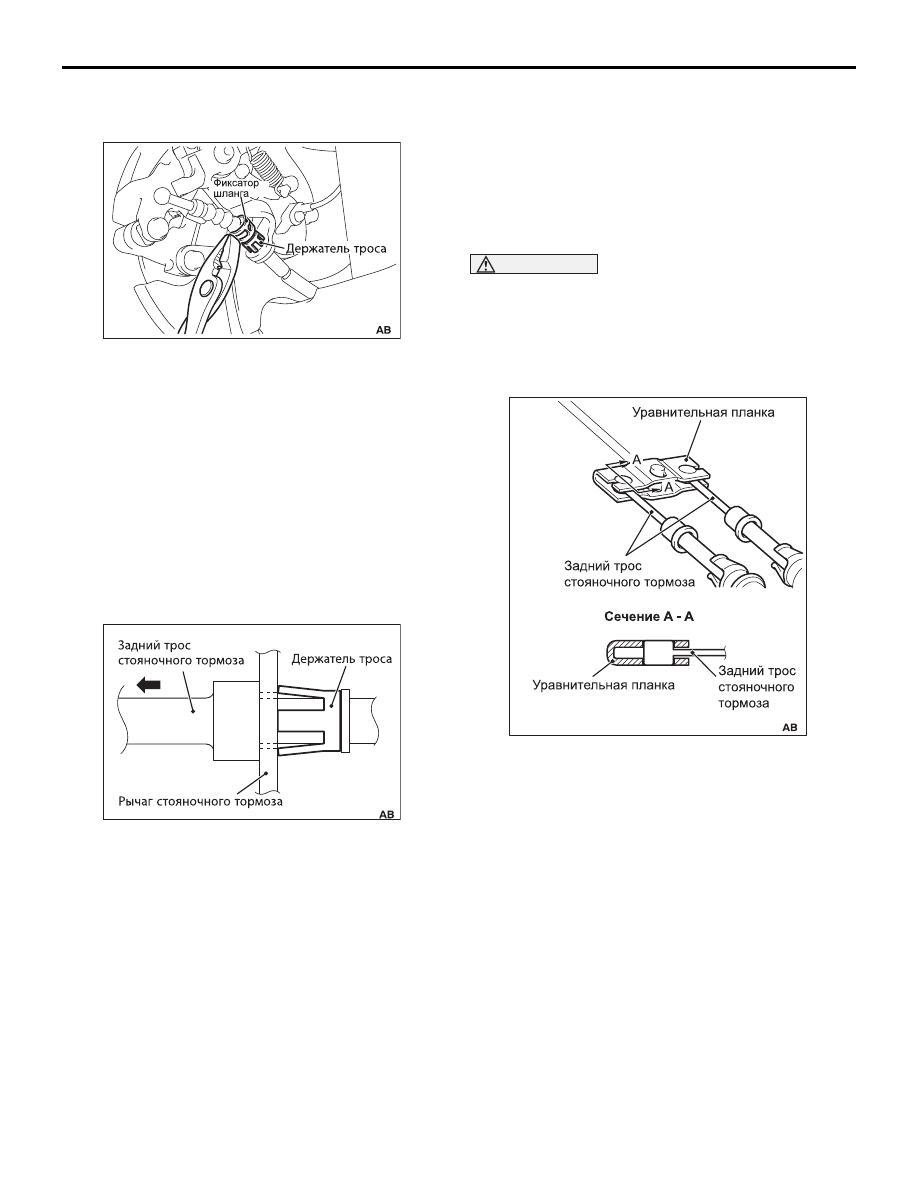

ПРИМЕЧАНИЕ:

• При этом будьте осторожны, чтобы не повредить

лапку на фиксаторе троса.

•

Например: Установите хомут 12,8 мм (MB248923) на

задний трос привода стояночного тормоза.
Затем надвиньте хомут на фиксатор троса, чтобы
защитить лапки.

ОПЕРАЦИИ ПО УСТАНОВКЕ ДЕТАЛЕЙ

>>A<< УСТАНОВКА СОЕДИНЕНИЯ
ЗАДНЕГО ТРОСА ПРИВОДА
СТОЯНОЧНОГО ТОРМОЗА



(СО СТОРОНЫ СУППОРТА ЗАДНИХ
ТОРМОЗНЫХ МЕХАНИЗМОВ)

1. Пропустите задний трос привода стояночного

тормоза сквозь отверстие в рычаге привода
стояночного тормоза к фиксатору троса.

2. Потяните задний трос привода стояночного

тормоза в обратном направлении, чтобы надежно
закрепить его в фиксаторе троса.

>>B<< УСТАНОВКА СОЕДИНЕНИЯ
ЗАДНЕГО ТРОСА ПРИВОДА
СТОЯНОЧНОГО ТОРМОЗА



(СО СТОРОНЫ РЫЧАГА ПРИВОДА
СТОЯНОЧНОГО ТОРМОЗА)

ВНИМАНИЕ

Проверьте правильность соединения
уравнительной планки с задним тросом привода
стояночного тормоза. Если стояночный тормоз
включить при неправильном соединении
уравнительной планки с задним тросом привода
стояночного тормоза, то уравнительная планка
может быть повреждена.

Соединяйте задний трос привода стояночного
тормоза с уравнительной планкой так, как показано
на иллюстрации.

ACC00342

ACB06000

AC903102

37

-1

ˆ¸ ´  37

ЭЛЕКТРИЧЕСКИЙ

УСИЛИТЕЛЬ РУЛЕВОГО

УПРАВЛЕНИЯ (EPS)

˛˜¯—˘ ˝¨¯

ОСНОВНЫЕ ДАННЫЕ ДЛЯ



РЕГУЛИРОВКИ И КОНТРОЛЯ . . .

37

-3

СМАЗОЧНЫЕ МАТЕРИАЛЫ  . . . .

37

-3

ГЕРМЕТИКИ  . . . . . . . . . . . . . . . .

37

-3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ  .

37

-4

ПОИСК НЕИСПРАВНОСТЕЙ  . . . .

37

-7

ПОСЛЕДОВАТЕЛЬНОСТЬ ПОИСКА
НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . .

37

-7

НАЗНАЧЕНИЕ ДИАГНОСТИРОВАНИЯ  . .

37

-7

ПРОВЕРКА СИГНАЛИЗАТОРА



НЕИСПРАВНОСТИ УСИЛИТЕЛЯ



РУЛЕВОГО УПРАВЛЕНИЯ. . . . . . . . . . . . .

37

-8

ТАБЛИЦА ДИАГНОСТИЧЕСКИХ КОДОВ
НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . .

37

-8

ПРОЦЕДУРА ПОИСКА НЕИСПРАВНОСТИ



ПО КОДУ . . . . . . . . . . . . . . . . . . . . . . . . . . .

37

-9

Код № C1510 Главный датчик крутящего



момента



Код № C1511 Дополнительный датчик



крутящего момента. . . . . . . . . . . . . . . . . .

37

-9

Код № C1512 Напряжение главного/



дополнительного датчика крутящего



момента  . . . . . . . . . . . . . . . . . . . . . . . . . . .

37

-11

Код № C1513 Питание датчика крутящего



момента  . . . . . . . . . . . . . . . . . . . . . . . . . . .

37

-12

Код № C1514 Слишком низкое напряжения



питания датчика крутящего момента . . .

37

-14

Код № C1521 Угол поворота электро=



двигателя (выход)



Код № C1522 Диапазон угла поворота
электродвигателя  . . . . . . . . . . . . . . . . . . .

37

-15

Код № C1530 Motor FET driver



Код № C1531 Сила тока электродвигателя
слишком мала



Код № C1532 Сила тока электродвигателя



 на выходе слишком велика



Код № C1533 Начальное напряжение на



контактах электродвигателя



Код № C1534 Контрольное напряжение



на контактах электродвигателя



Код № C1535 Сила тока электродвигателя



на выходе



Код № C1536 Напряжение на контактах
электродвигателя слишком высокое . . .

37

-16

Код № C1540 Напряжение питания



слишком высокое  . . . . . . . . . . . . . . . . . . .

37

-18

Код № C1541 Напряжение питания



слишком низкое . . . . . . . . . . . . . . . . . . . . .

37

-19

Код № C1550 Внутренний сбой блока



управления . . . . . . . . . . . . . . . . . . . . . . . . .

37

-21

Код № C1561 Данные о частоте вращения
коленчатого вала двигателя (CAN) . . . . .

37

-21

Код № C1564 Данные о скорости движения
автомобиля неправильные. . . . . . . . . . . .

37

-22

Код № C1561 Данные о частоте вращения
коленчатого вала двигателя



неправильные. . . . . . . . . . . . . . . . . . . . . . .

37

-23

Код № C1566 Неправильные данные,



полученные от AWC . . . . . . . . . . . . . . . . . .

37

-24

Код № C1657 Невозможные данные



кодирования . . . . . . . . . . . . . . . . . . . . . . . .

37

-25

Код № U0100 Тайм=аут CAN двигателя



Код № U0114 Тайм=аут 4WD CAN



Код № U0141 Тайм=аут ETACS CAN  . . . .

37

-26

Код № U1073 Прекращение связи  . . . . .

37

-27

Код № U1190 Не принимает сигнал



обнаружения неисправности . . . . . . . . . .

37

-27

37

-2

Код № U1195 Кодирование не завершено



Код № U1197 Кодированные данные
недействительны. . . . . . . . . . . . . . . . . . . .

37

-28

ТАБЛИЦА ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ

37

-29

МЕТОДИКА ПОИСКА ПРИЗНАКОВ
НЕИСПРАВНОСТЕЙ. . . . . . . . . . . . . . . . . .

37

-29

Методика проверки 1: Прибор M.U.T.=III



не может установить связь с системой
электрического усилителя рулевого



управления <Проверка цепи питания



блока управления>.  . . . . . . . . . . . . . . . . .

37

-29

Методика проверки 2: Дисплей



неисправности усилителя рулевого



управления включен, но диагностический



код не записан.  . . . . . . . . . . . . . . . . . . . . .

37

-30

Методика проверки 3: Усилие на рулевом



колесе увеличилось, но дисплей



неисправности усилителя рулевого



управления не включен. (Упало напряжение
питания функции усиления). . . . . . . . . . .

37

-31

СПРАВОЧНАЯ ТАБЛИЦА ДАННЫХ  . . . . .

37

-32

СПРАВОЧНАЯ ТАБЛИЦА ДАННЫХ



ПО ПРОВЕРКЕ ИСПОЛНИТЕЛЬНЫХ



МЕХАНИЗМОВ . . . . . . . . . . . . . . . . . . . . . .

37

-36

ПРОВЕРКА НА БЛОКЕ УПРАВЛЕНИЯ
ЭЛЕКТРИЧЕСКИМ УСИЛИТЕЛЕМ



РУЛЕВОГО УПРАВЛЕНИЯ. . . . . . . . . . . . .

37

-36

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ . . . . . . . . . . . .

37

-37

ПРОВЕРКА СВОБОДНОГО ХОДА



РУЛЕВОГО КОЛЕСА. . . . . . . . . . . . . . . . . .

37

-37

ПРОВЕРКА УГЛА ПОВОРОТА . . . . . . . . . .

37

-38

ПРОВЕРКА СОСТОЯНИЯ ПЫЛЬНИКА



ШАРОВОГО ШАРНИРА . . . . . . . . . . . . . . .

37

-38

ПРОВЕРКА МОМЕНТА НАЧАЛА
ПРОВОРАЧИВАНИЯ ШАРОВОГО



ШАРНИРА  . . . . . . . . . . . . . . . . . . . . . . . . . .

37

-38

ПРОВЕРКА УСИЛИЯ ПОВОРОТА РУЛЕВОГО
КОЛЕСА ПРИ НЕПОДВИЖНОМ



АВТОМОБИЛЕ  . . . . . . . . . . . . . . . . . . . . . .

37

-39

ПРОВЕРКА ВОЗВРАТА РУЛЕВОГО



КОЛЕСА В НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ

37

-39

ПРОВЕРКА ЭНЕРГОПОГЛОЩАЮЩЕГО
МЕХАНИЗМА РУЛЕВОЙ КОЛОНКИ . . . . .

37

-40

РУЛЕВОЕ КОЛЕСО  . . . . . . . . . . .

37

-41

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

37

-41

ВАЛ РУЛЕВОЙ КОЛОНКИ



В СБОРЕ . . . . . . . . . . . . . . . . . . . .

37

-43

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

37

-43

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

37

-45

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

37

-46

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

37

-47

РУЛЕВОЙ МЕХАНИЗМ



С УСИЛИТЕЛЕМ И РУЛЕВОЙ



ПРИВОД . . . . . . . . . . . . . . . . . . . .

37

-48

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

37

-48

ПРОВЕРКА. . . . . . . . . . . . . . . . . . . . . . . . . .

37

-48

РАЗБОРКА И СБОРКА . . . . . . . . . . . . . . . .

37

-48

БЛОК УПРАВЛЕНИЯ УСИЛИТЕЛЕМ
РУЛЕВОГО УПРАВЛЕНИЯ . . . . . .

37

-51

СНЯТИЕ И УСТАНОВКА . . . . . . . . . . . . . . .

37

-51

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

ЭЛЕКТРИЧЕСКИЙ УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ (EPS)

37

-3

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1372000302252

СМАЗОЧНЫЕ МАТЕРИАЛЫ

M1372000401074

ГЕРМЕТИКИ

M1372000500885

Показатель

Номинальное
значение

Предельное
значение

Свободный ход рулевого колеса,
мм

При работающем двигателе

=

не более 30

При неработающем двигателе не более 16,5

=

Угол поворота

Внутреннее колесо

38

° 50' ± 1° 30'

(Разница между правым
и левым колесами
должна быть 2

°00' или

меньше)

=

Наружное колесо (справочная
величина)

32

° 20'

=

Момент начала проворачивания шарового шарнира
наконечника рулевой тяги Н

⋅м

не более 3,92

=

Усилие на рулевом колесе
неподвижного автомобиля, Н

Усилие на рулевом колесе

не более 29

=

Диапазон изменения

не более 5,9

=

Суммарный момент вращения
рулевого вала, Н

⋅м

Суммарный момент вращения не более 1,77

=

Изменение момента

не более 0,6

=

Суммарный момент вращения
шестерни, Н

⋅м

Суммарный момент вращения 0.7 = 1,3 Н

⋅м

=

Изменение момента

не более 0,7

=

Размер обжимочного хомута, мм

2,4 = 2,8

=

Позиция

Рекомендуемый смазочный материал

Количество

Гофрированные защитные чехлы

Силиконовая пластичная смазка

По необходимости

Позиция

Рекомендуемый герметик:

Количество

Чехлы наружных шарниров рулевых
тяг

3M ATD номенклатурный номер 8663 или
аналогичный

По необходимости
