ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И КОНТРОЛЯ

СТОЯНОЧНЫЙ ТОРМОЗ

36

-2

ОСНОВНЫЕ ДАННЫЕ ДЛЯ РЕГУЛИРОВКИ И

КОНТРОЛЯ

M1361000301385

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

ПРОВЕРКА И РЕГУЛИРОВКА РАБОЧЕГО
ХОДА РЫЧАГА ПРИВОДА СТОЯНОЧНОГО
ТОРМОЗА

M1361000901224

ПРОВЕРКА РАБОЧЕГО ХОДА
(КОНТРОЛЬНОЕ УСИЛИЕ



ПРИМЕРНО 200 Н)

Номинальное значение: 6 & 7 зубцов

РЕГУЛИРОВКА РАБОЧЕГО ХОДА

Если рабочий ход рычага привода стояночного
тормоза не соответствует номинальному
диапазону, отрегулируйте его следующим
образом:
1. Снимите переднюю панель задней напольной

консоли в сборе (см. ГЛАВУ 52A < «Задняя
напольная консоль в сборе» ).

2. Ослабьте затяжку регулировочной гайки

настолько, чтобы переместить ее к концу троса
привода и таким образом снять натяжение троса.

3. Убедитесь в том, что рычаг стояночного тормоза

на стороне суппорта касается кронштейна рычага
привода стояночного тормоза.
ПРИМЕЧАНИЕ: Если рычаг привода стояночного
тормоза не касается кронштейна рычага привода
стояночного тормоза, то, вероятно, трос
стояночного тормоза защемлен или неправильно
проложен, либо неисправен механизм
автоматической регулировки внутри суппортов
задних тормозных механизмов. Поэтому
необходимо проверить трос стояночного тормоза
и разобрать и проверить суппорты задних
тормозных механизмов.

4. Последовательно нажимайте педаль тормоза до

тех пор, пока не перестанет изменяться ее ход.
ПРИМЕЧАНИЕ: Последовательные нажатия
педали тормоза обеспечивают точную регули(
ровку зазора между фрикционной накладкой и
рабочей поверхностью тормозного механизма.

ВНИМАНИЕ

Будьте осторожны, следите за тем, чтобы число
зубцов при рабочем ходе рычага стояночного
тормоза соответствовало номинальному
диапазону. Если число зубцов слишком мало, то
это может вызвать прихватывание тормозных
механизмов задних колес.
5. Вращением регулировочной гайки отрегулируйте

рабочий ход рычага привода стояночного тормоза
до номинального значения. После регулировки
проверьте, чтобы не было никакого зазора между
регулировочной гайкой и рычагом привода
стояночного тормоза.

6. По окончании регулировки хода рычага привода

стояночного тормоза поднимите заднюю часть
автомобиля. Отпустите рычаг привода
стояночного тормоза и, вращая задние колеса,
убедитесь в отсутствии прихватывания тормозных
механизмов задних колес.

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ
КОНТРОЛЬНОЙ ЛАМПЫ СТОЯНОЧНОГО
ТОРМОЗА

M1361003301209

ВНИМАНИЕ

Во избежание выхода из строя этого выключа&
теля запрещается наносить любую смазку на
него и на место его установки. Кроме того, при
работе с выключателем не пользуйтесь замас&
ленными перчатками.
1. Снимите заднюю напольную консоль в сборе



(см. ГЛАВУ 52A < «Задняя напольная консоль» ).

2. Проверьте наличие проводимости между

контактом выключателя лампы стояночного
тормоза и монтажным болтом выключателя.

Показатель

Номинальное значение

Предельное значение

Рабочий ход рычага привода стояночного тормоза
(контрольное усилие примерно 200 Н)

6

− 7 зубцов

−

AC505182

AC505182

AC

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА АВТОМОБИЛЕ

СТОЯНОЧНЫЙ ТОРМОЗ

36

-3

ПРОЦЕДУРА РЕГУЛИРОВКИ
ПОЛОЖЕНИЯ ТОРМОЗНЫХ КОЛОДОК
СТОЯНОЧНОГО ТОРМОЗА

M1361005100059

ВНИМАНИЕ

Выполняйте операции по регулировке
положения тормозных колодок в месте с
хорошей обзорностью, особое внимание
уделите мерам безопасности.
Выполните следующие операции по регулировке
положения тормозных колодок после замены
тормозных колодок стояночного тормоза или после
замены тормозных дисков задних колес, либо в
случае неудовлетворительного срабатывания
тормозной системы.
1. Вращением регулировочной гайки отрегулируйте

рабочий ход привода стояночного тормоза на
номинальный уровень (См.

С.36<2

).

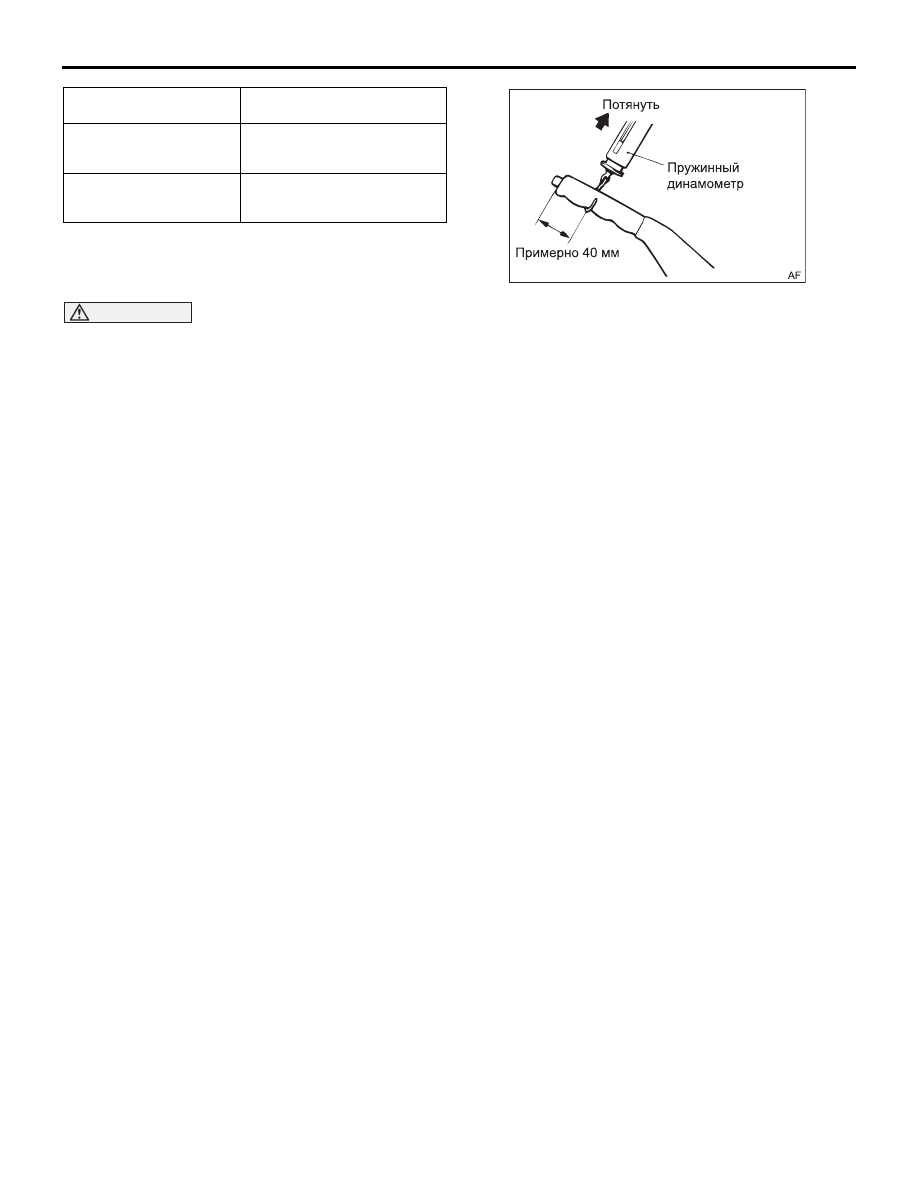

2. Прицепите к средней части рукоятки стояночного

тормоза пружинный динамометр и потяните за
него усилием 98 < 147 Н в направлении
перпендикулярном рукоятке.

3. Проедьте на автомобиле расстояние около 100

метров с постоянной скоростью 35 < 50 км/час.

4. Отпустите рычаг привода стояночного тормоза и

дайте остыть тормозным механизмам в течение
5–10 минут.

5. Повторите операции, указанные в этапах 2<4

четыре<пять раз.

Условия проверки

Нормальный результат
проверки

При вытянутом рычаге
стояночного тормоза.

Электрическая проводимость
имеется



(2

Ω или меньше)

При отпущенном рычаге
привода стояночного
тормоза.

Электрическая проводимость
отсутствует

ACX00701

РЫЧАГ ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

СТОЯНОЧНЫЙ ТОРМОЗ

36

-4

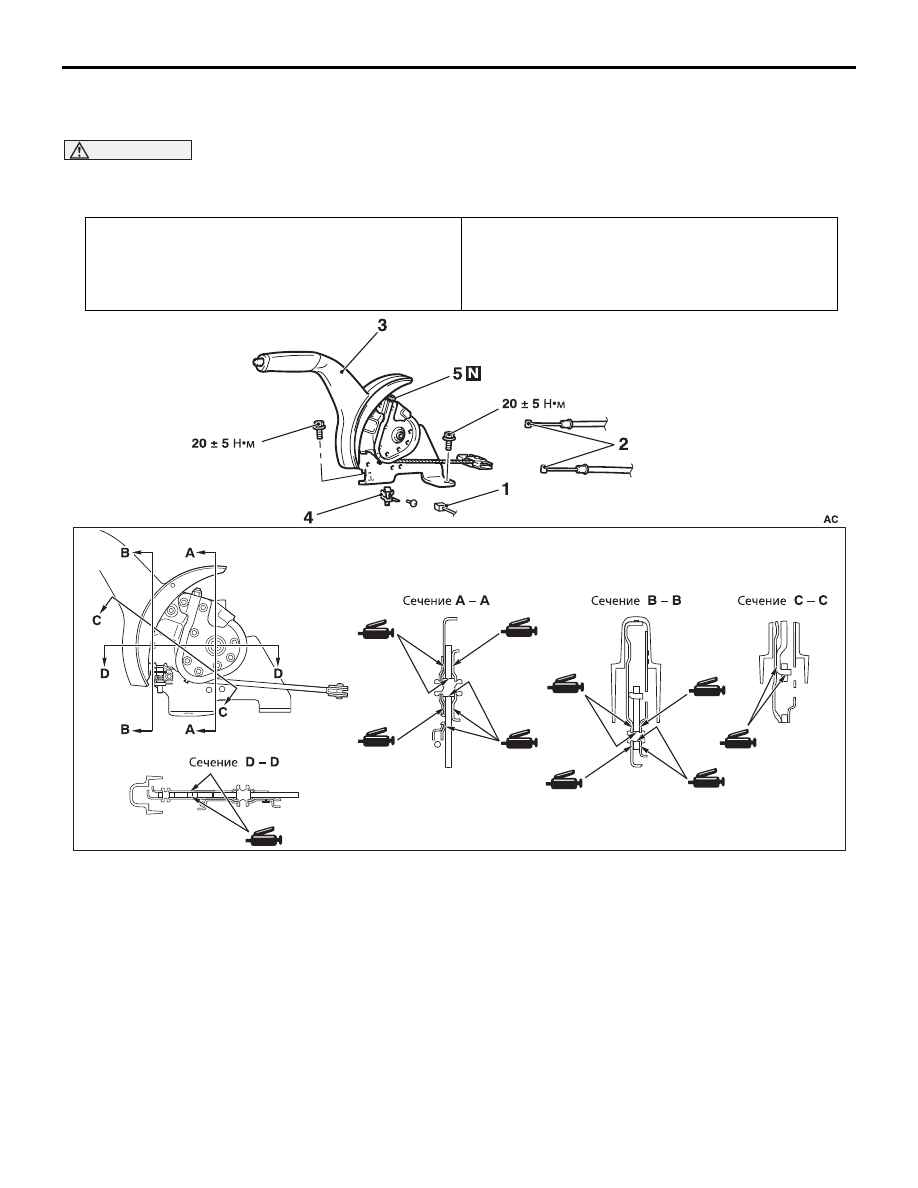

РЫЧАГ ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

M1361001300921

ВНИМАНИЕ

Во избежание выхода из строя этого выключателя запрещается наносить любую смазку на него и на
место его установки. Кроме того, при работе с выключателем не пользуйтесь замасленными
перчатками.

Предварительные операции перед снятием
Демонтаж задней напольной консоли (См. ГЛАВУ 52A

−

Напольная консоль ).

Дополнительные операции после установки

•

Проверка рабочего хода рычага привода
стояночного тормоза (См.

С.36<2

).

•

Установка задней напольной консоли (См. ГЛАВУ
52A

− Напольная консоль ).

AC506641

AC704918

Последовательность демонтажа

•

Отпустите рычаг привода стояночного
тормоза.

•

Ослабьте затяжку регулировочной
гайки.

1.

Подключение разъема выключателя
контрольной лампы стояночного
тормоза

2.

Соединители задних тросов привода
стояночного тормоза

3.

Рычаг привода стояночного тормоза в
сборе

4.

Выключатель контрольной лампы
стояночного тормоза

5.

Регулировочная гайка

Последовательность демонтажа

ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

СТОЯНОЧНЫЙ ТОРМОЗ

36

-5

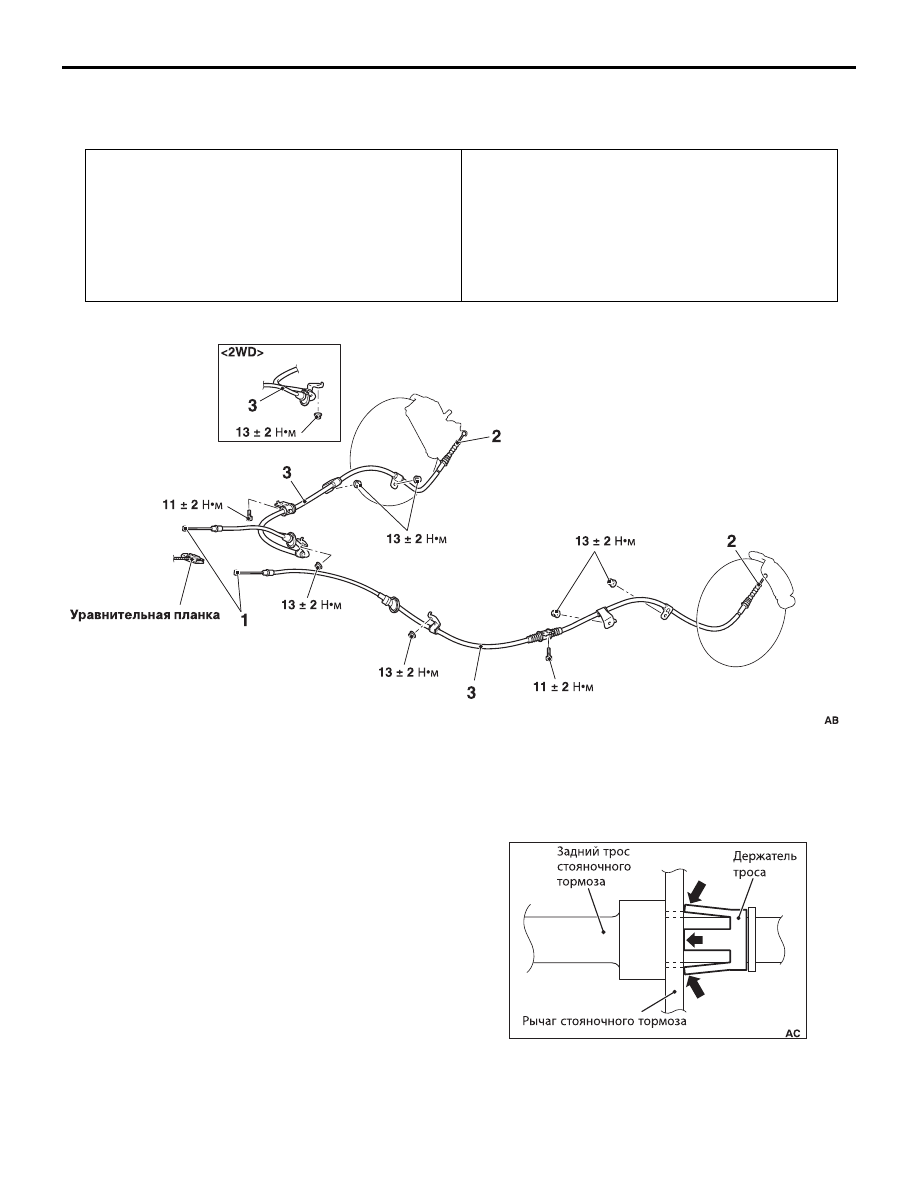

ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

СНЯТИЕ И УСТАНОВКА

M1361001902026

ОПЕРАЦИИ ПО СНЯТИЮ ДЕТАЛЕЙ
<<A>> СНЯТИЕ СОЕДИНЕНИЯ ЗАДНЕГО
ТРОСА ПРИВОДА СТОЯНОЧНОГО
ТОРМОЗА (СО СТОРОНЫ СУППОРТА
ЗАДНИХ ТОРМОЗНЫХ МЕХАНИЗМОВ)

Сожмите лапки на фиксаторе троса, чтобы протянуть
задний трос привода стояночного тормоза через
отверстие в рычаге привода стояночного тормоза
суппорта заднего тормозного механизма.

Предварительные операции перед снятием

•

Демонтаж задней напольной консоли (См. ГЛАВУ
52A

− Напольная консоль в сборе ).

•

Демонтаж второго сиденья в сборе (См. ГЛАВУ 52A

−

Второе сиденье в сборе ).

•

Снятие задней нижней защитной крышки (См. ГЛАВУ
51, Нижняя защитная крышка ).

Дополнительные операции после установки

•

Снятие задней нижней защитной крышки (См. ГЛАВУ
51, Нижняя защитная крышка ).

•

Установка второго сиденья в сборе (См. ГЛАВУ 52A

−

Второе сиденье в сборе ).

•

Установка задней напольной консоли (См. ГЛАВУ
52A

− Задняя напольная консоль ).

•

Процедура регулировки положения тормозных
накладок стояночного тормоза (См.

С.36<3

).

ACC00215

ACB04928

Последовательность
демонтажа



•

Отпустите рычаг привода
стояночного тормоза.

•

Ослабьте затяжку регулировочной
гайки.

>>

B

<<

1.

Соединение троса стояночного
тормоза (со стороны рычага
привода стояночного тормоза)

•

Соединители зажимов задних
тросов привода стояночного
тормоза.

<<

A

>>

>>

A

<<

2.

Соединение задних тросов
стояночного тормоза (со стороны
суппорта задних тормозных
механизмов)

3.

Задний трос стояночного тормоза

ACB06000
