СИСТЕМА «КРУИЗКОНТРОЛЬ»

УСТРОЙСТВА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ И АНТИТОКСИЧНЫЕ СИСТЕМЫ

17

-20

ПРОВЕРКА НА КОНТАКТАХ БЛОКА
УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

M1172002701969

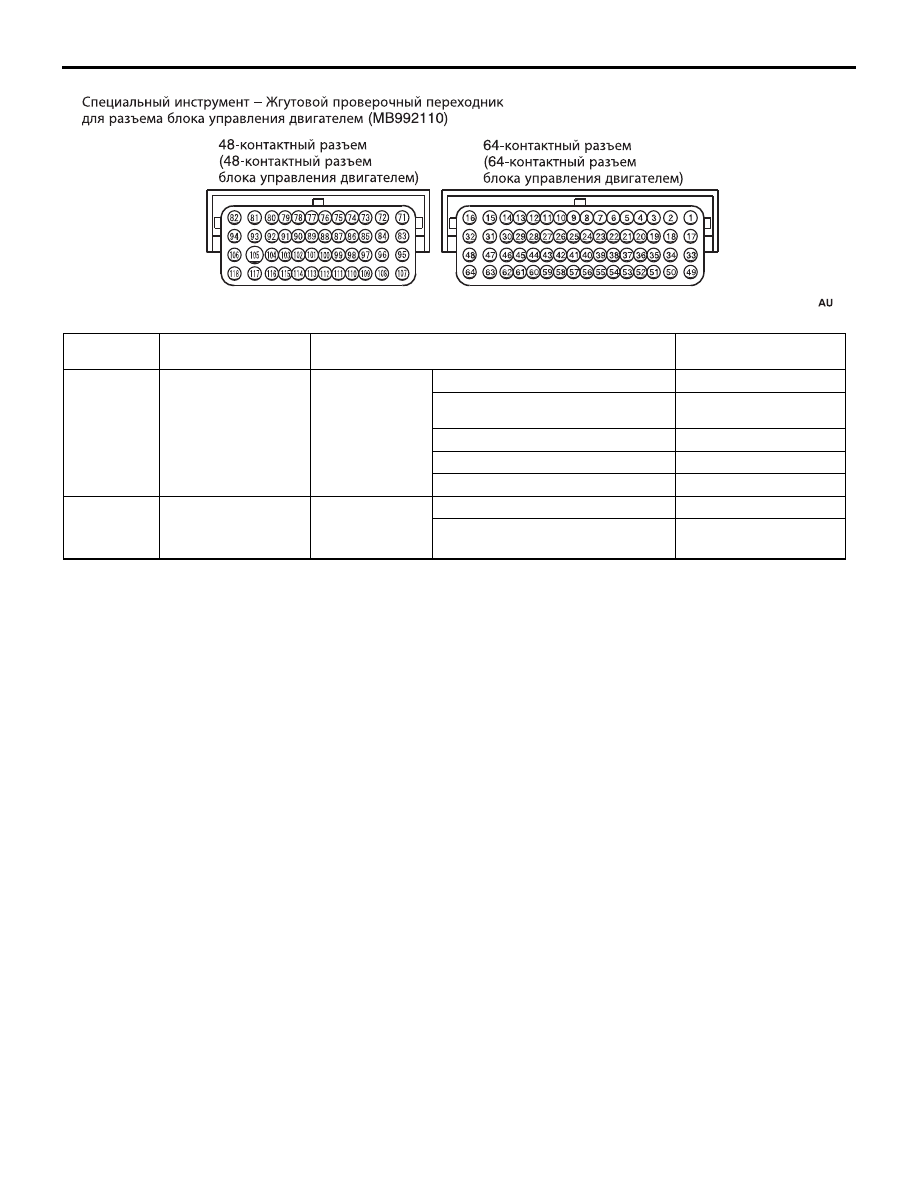

Используя специальный проводной жгут для
проверки блока управления двигателем (MB992110),
проверьте напряжение на контактах блока
управления.
1. Снимите блок управления двигателем (см. ГЛАВА

13A  Блок управления двигателем ).

2. Присоедините между блоком управления

двигателем и жгутовой частью его разъема
специальный проверочный проводной
жгутпереходник (MB992110).

3. Измерьте величину напряжения между контактом

№81 или №93 на разъеме специального
жгутового переходника MB992110 и «массой».

74

Выключатель
стопсигнала (для цепи
стопсигнала)

Выключатель
зажигания:
Положение ON

Тормозная педаль: Нажата

ON

Тормозная педаль: Отпущена OFF

75

Переключатель
системы
«круизконтроль»
(переключатель
CANCEL)

Выключатель
зажигания:
Положение ON

Переключатель CANCEL:
Нажат

ON

Переключатель CANCEL:
Отпущен

OFF

81

Работа системы
«круизконтроль»

«Круизконтроль»: активирован

ON

«Круизконтроль»: Деактивирован

OFF

86

Переключатель
системы
«круизконтроль»
(переключатель
ON/OFF)

Выключатель
зажигания:
Положение ON

Выключатель "ON/OFF":
Нажат

ON

Выключатель "ON/OFF":
Нажат повторно

OFF

88

Датчик положения
селектора

Выключатель
зажигания:
Положение ON

Рычаг селектора: В позиции
"N" или "P"

ON

Рычаг селектора: В иной
позиции, кроме "N" или "P"

OFF

89

Датчик положения
педали тормоза (для
управления системой
«круизконтроль»)

Выключатель
зажигания:
Положение ON

Тормозная педаль: Нажата

ON

Тормозная педаль: Отпущена OFF

91

Переключатель
системы
«круизконтроль»
(переключатель RES +)

Выключатель
зажигания:
Положение ON

переключатель RES +: Нажат

ON

переключатель RES +:
Отпущен

OFF

92

Переключатель
системы
«круизконтроль»
(переключатель SET

−)

Выключатель
зажигания:
Положение ON

Переключатель SET

− : Нажат ON

Переключатель SET

− :

Отпущен

OFF

№
позиции

Проверяемый объект

Условия проверки

Требуемый результат
проверки

ACB06007

СИСТЕМА «КРУИЗКОНТРОЛЬ»

УСТРОЙСТВА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ И АНТИТОКСИЧНЫЕ СИСТЕМЫ

17

-21

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ



НА АВТОМОБИЛЕ

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ
СИСТЕМЫ «КРУИЗКОНТРОЛЬ»

M1172001201477

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ ON/OFF
СИСТЕМЫ «КРУИЗКОНТРОЛЬ»

1. Установите выключатель зажигания в позицию

ON.

AC601589

Контакт №

Проверяемый
объект

Условия проверки

Требуемый результат
проверки

107

Питание
переключателя
системы
круизконтроля

Выключатель
зажигания:
Положение ON

Все переключатели: Отпущены.

4,7

− 5,0 В

Переключатель ON/OFF системы
«круизконтроль»: Нажат.

0,9

− 1,7 В

Переключатель CANCEL: Нажат.

1,9

− 2,7 В

Переключатель SET

− : Нажат.

2,9

− 3,6 В

переключатель RES +: Нажат.

3,8

− 4,5 В

108

Выключатель
стопсигнала (Датчик
положения педали
тормоза)

Выключатель
зажигания:
Положение ON

Нажмите педаль тормоза.

Напряжение бортсети

Отпустите педаль тормоза.

1 В или менее

СИСТЕМА «КРУИЗКОНТРОЛЬ»

УСТРОЙСТВА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ И АНТИТОКСИЧНЫЕ СИСТЕМЫ

17

-22

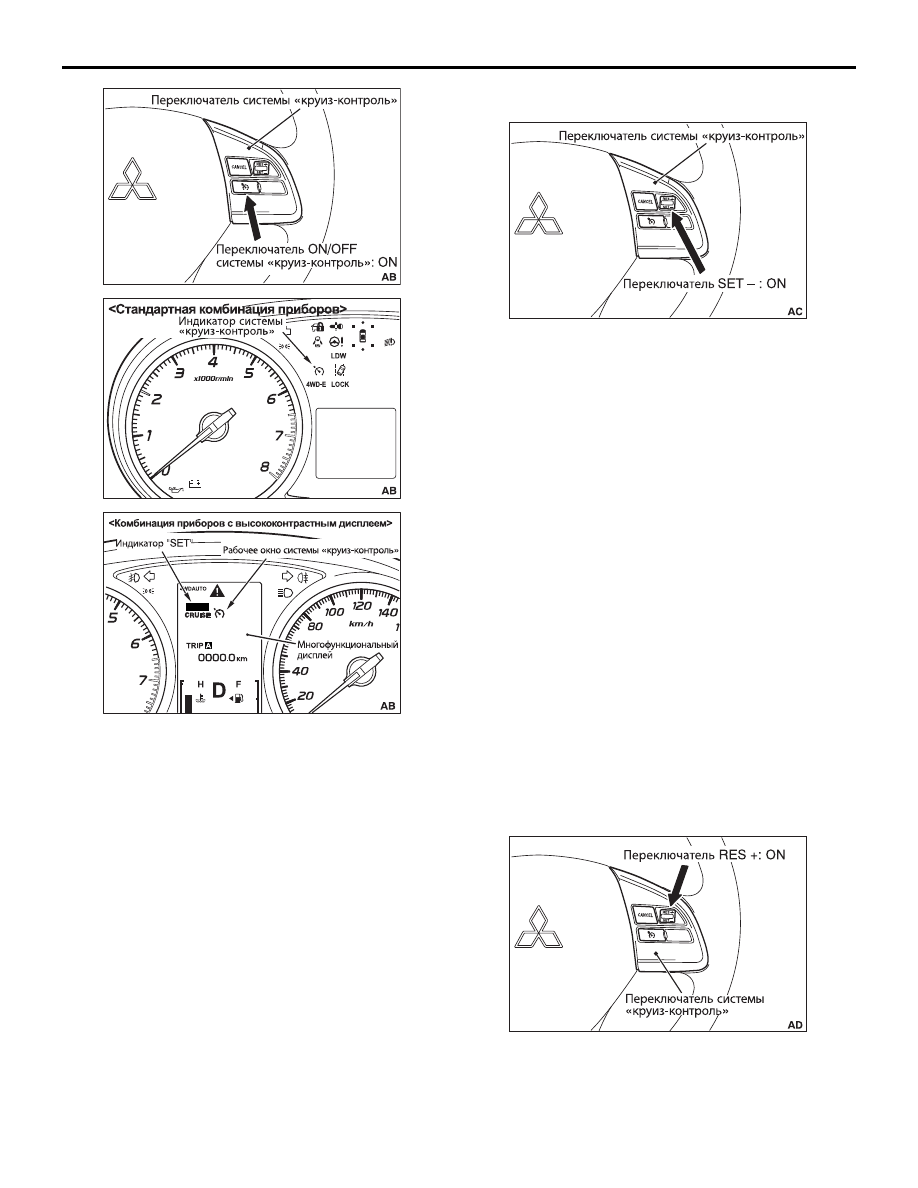

2. Нажмите на переключатель ON/OFF системы

«круизконтроль» и убедитесь, что включился
соответствующий индикатор на комбинации при
боров <стандартная комбинация приборов > или
появилось рабочее окно системы «круизконт
роль» на многофункциональном информацион
ном дисплее комбинации приборов <комбинация
приборов с высококонтрастным дисплеем>.

3. Повторно нажмите на переключатель ON/OFF сис

темы «круизконтроль» и убедитесь, что соответс
твующий индикатор на комбинации приборов
выключился <стандартная комбинация приборов>
или отключилось рабочее окно системы «круизкон
троль» на многофункциональном информационном
дисплее комбинации приборов<комбинация при
боров с высококонтрастным дисплеем>.

НАСТРОЙКА СИСТЕМЫ
«КРУИЗКОНТРОЛЬ»

1. Установите выключатель зажигания в позицию ON.
2. Нажмите на переключатель ON/OFF системы

«круизконтроль» (система «круизконтроль»:
включена (состояние ON), индикатор системы
«круизконтроль»: горит).

3. Двигайтесь на автомобиле с необходимой

скоростью в диапазоне 40  160 км/ч.

4. Нажмите на переключатель SET .
5. Убедитесь в том, что после отпускания переклю

чателя SET  скорость автомобиля поддержива
ется на желаемом уровне.

ПРИМЕЧАНИЕ: Если скорость автомобиля сни$
зится примерно на 15 км/ч ниже выбранного зна$
чения вследствие подъема по уклону вверх,
система «круиз$контроль» выключится. Если ско$
рость движения снизится до нижнего предела
работы системы «круиз$контроль» (примерно



40 км/ч) или меньше, режим поддержания посто$
янной скорости отменяется, даже если абсолют$
ная величина снижения скорости от заданной не
составила 15 км/ч.

ПРИМЕЧАНИЕ: На комбинации приборов с высо$
контрастным дисплеем при нажатии на переклю$
чатель SET $ на дисплее будет отображаться
индикация "SET".

НАСТРОЙКА СИСТЕМЫ НА
УВЕЛИЧЕННУЮ СКОРОСТЬ ДВИЖЕНИЯ

1. Установите выключатель зажигания в позицию

ON.

2. Нажмите на переключатель ON/OFF системы

«круизконтроль» (система «круизконтроль»:
включена (состояние ON), индикатор системы
«круизконтроль»: горит).

3. Двигайтесь на автомобиле с необходимой

скоростью в диапазоне 40  160 км/ч.

4. Нажмите на переключатель RES +.
5. Убедитесь, что при нажатии и удержании пере

ключателя RES + скорость движения автомобиля
увеличивается и в момент отпускания переключа
теля становится поддерживаемой системой ско
ростью.

ACB05987

ACC00039

ACC00040

SET

SET

ACB05987

ACB05987

СИСТЕМА «КРУИЗКОНТРОЛЬ»

УСТРОЙСТВА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ И АНТИТОКСИЧНЫЕ СИСТЕМЫ

17

-23

ПРИМЕЧАНИЕ: Увеличение скорости продол$
жится, даже если эта скорость превысит установ$
ленный предел (около 160 км/ч). Однако значение
поддерживаемой скорости в момент отпускания
переключателя RES + будет записано на уровне
верхнего предела (приблизительно 160 км/ч).

НАСТРОЙКА СИСТЕМЫ НА СНИЖЕННУЮ
СКОРОСТЬ ДВИЖЕНИЯ

1. Установите выключатель зажигания в позицию

ON.

2. Нажмите на переключатель ON/OFF системы

«круизконтроль» (система «круизконтроль»:
включена (состояние ON), индикатор системы
«круизконтроль»: горит).

3. Двигайтесь на автомобиле с необходимой

скоростью в диапазоне 40  160 км/ч.

4. Нажмите на переключатель SET .
5. Убедитесь, что при нажатии и удержании

переключателя SET  скорость движения
автомобиля снижается и в момент отпускания
переключателя становится поддерживаемой
системой скоростью.
ПРИМЕЧАНИЕ: Когда скорость движения автомо$



биля достигнет нижнего предела (около 40 км/ч),
система «круиз$контроль» отключится.

ВОЗВРАЩЕНИЕ К РАНЕЕ
УСТАНОВЛЕННОЙ СКОРОСТИ
ДВИЖЕНИЯ И ОТКЛЮЧЕНИЕ СИСТЕМЫ
«КРУИЗКОНТРОЛЬ»

1. Установите выключатель зажигания в позицию ON.
2. Нажмите на переключатель ON/OFF системы

«круизконтроль» (система «круизконтроль»:
включена (состояние ON), индикатор системы
«круизконтроль»: горит).

3. Двигайтесь на автомобиле с необходимой

скоростью в диапазоне 40  160 км/ч.

4. При выполнении одной из перечисленных опера

ций в процессе работы системы «круизконтроль»
(движение с постоянной скоростью), необходимо
проверить возможность перехода к обычному
режиму управления, когда начинается замедле
ние автомобиля.

(1) Нажат переключатель CANCEL.
(2) Нажата педаль тормоза.

5. При скорости движения автомобиля, превышаю

щей нижнюю границу работоспособности сис
темы (около 40 км/ч), убедитесь, что при нажатии
на переключатель RES + установка скорости дви
жения автомобиля вернулась к своему прежнему
значению, которое было выбрано до момента
предыдущего отключения системы.

6. Когда переключатель ON/OFF нажимается пов

торно (система «круизконтроль»: выключена) при
движении в режиме поддержания постоянной
скорости, убедитесь, что автомобиль переходит в
режим обычного управления и начинает замеж
дяться.

ПРОВЕРКА КОМПОНЕНТОВ СИСТЕМЫ
«КРУИЗКОНТРОЛЬ»

M1172001701900

ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ СИСТЕМЫ
«КРУИЗКОНТРОЛЬ»

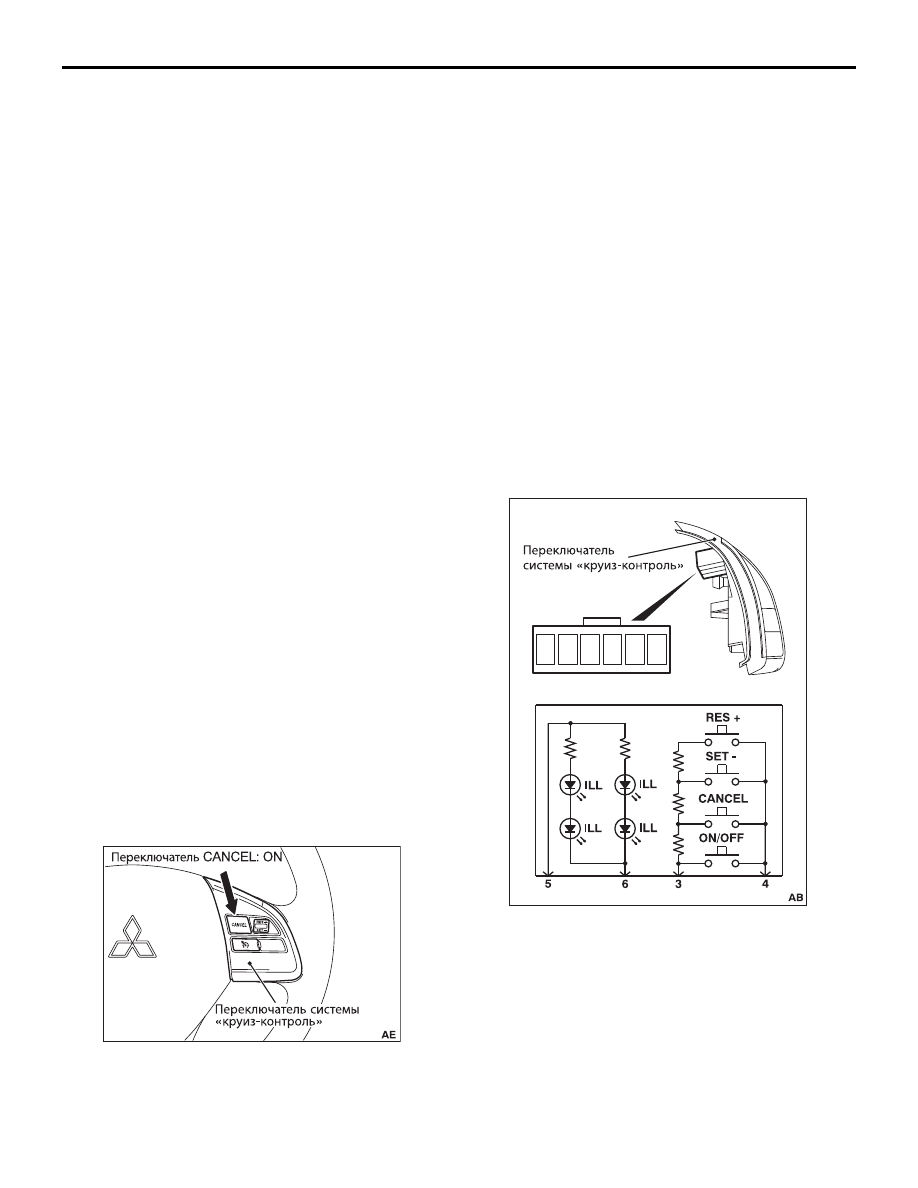

1. Снимите переключатель системы

«круизконтроль». (См.

C.1724

).

2. Измерьте величину сопротивления между

контактами No.3 и  No.4 при нажатии на каждый из
переключателей: ON/OFF, CANCEL, SET  и RES +.
Если измеренные значения сопротивлений при
нажатии каждого из указанных переключателей
соответствуют приведенным в таблице
величинам, переключатель исправен.

ACB05987

ACB05988

1 2 3 4 5 6
