ТОПЛИВОПОДАЧА -
Топливный бак<F9Q>
13F-4
ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ
ДЕТАЛЕЙ
УСТАНОВКА МОДУЛЯ ТОПЛИВОПОДКАЧИВАЮЩЕГО
НАСОСА
1.
Убедитесь в том, что уплотнение топливного бака не повреждено и не
деформировано, после чего аккуратно установите уплотнение на
топливный бак как показано на рисунке.
Внимание:
Если сначала установить уплотнение на модуль
топливоподкачивающего насоса, то уплотнительная кромка
может быть повреждена при установке модуля
топливоподкачивающего насоса в топливный бак, в результате
чего топливо будет вытекать из бака через поврежденное
уплотнение.
ПРИМЕЧАНИЕ:
Если уплотнение повреждено или деформировано, замените
дефектное уплотнение новым.
2. Нанесите мыльный раствор на внутреннюю поверхность
уплотнения, после чего установите модуль топливоподкачивающего
насоса в топливный бак.
Внимание:
(1) При установке модуля не наклоняйте его.

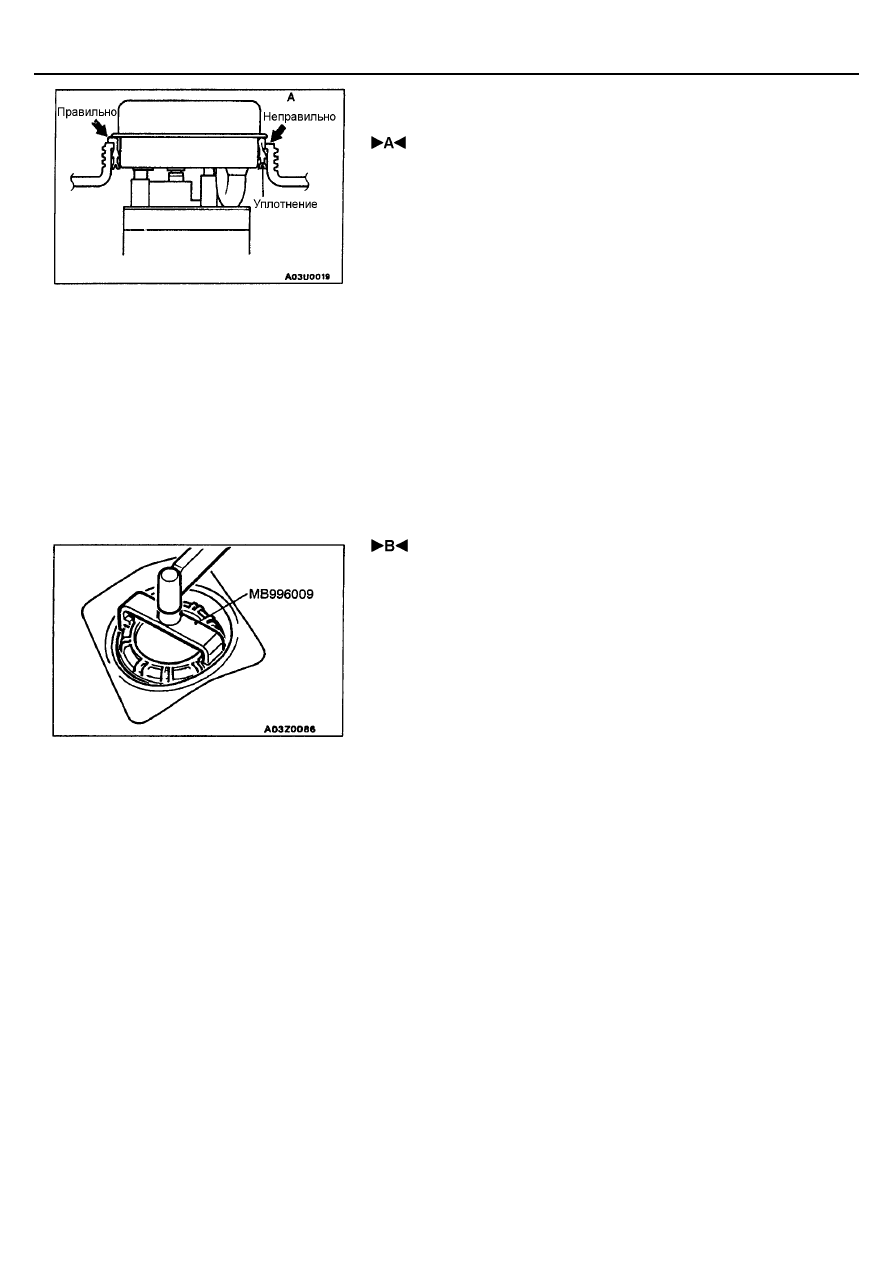

(2) Не допускайте деформации уплотнения как показано (А) на
рисунке.
УСТАНОВКА КРЫШКИ МОДУЛЯ
ТОПЛИВОПОДКАЧИВАЮЩЕГО НАСОСА
Нанесите мыльный раствор на резьбу крышки модуля
топливоподкачивающего насоса, затем специальным ключом затяните
крышку номинальным моментом.
Номинальный момент: 49 Нм
Внимание:
Не допускайте проворачивания модуля топливоподкачивающего
насоса в процессе затягивания крышки.
