MPI -

Поиск неисправностей

13A-87

МЕТОДИКА ПРОВЕРКИ С
ИСПОЛЬЗОВАНИЕМ МОТОР-ТЕСТЕРА
(ОСЦИЛЛОГРАФА)

На автомобилях с АКПП устанавливается электронный блок управления
двигателем и АКПП (объединенный электронный блок управления).
Поэтому ниже описываются только те операции по обслуживанию и
проверке, которые касаются только этого электронного блока управления,
поскольку указанные операции для автомобилей с МКПП остались без
изменения.

ДАТЧИК РАСХОДА ВОЗДУХА (AFS)
Альтернативный метод (отсутствует жгут тестовых
проводов)

1.

Подсоедините пробник мотор-тестера для снятия сигналов
специальной формы к выводу 65 электронного блока управления
двигателем и АКПП.

ДАТЧИКИ ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО И
КОЛЕНЧАТОГО ВАЛОВ
Альтернативный метод (отсутствует жгут тестовых
проводов)

1.

Подсоедините пробник мотор-тестера для снятия сигналов
специальной формы к выводу 56 электронного блока управления
двигателем и АКПП (При проверке формы сигнала датчика положения
распределительного вала).

2.

Подсоедините пробник мотор-тестера для снятия сигналов
специальной формы в выводу 45 электронного блока управления
двигателем и АКПП (при проверке формы сигнала датчика положения
коленчатого вала).

ФОРСУНКИ
Альтернативный метод (отсутствует жгут тестовых
проводов)

1.

Подсоедините пробник мотор-тестера для снятия сигналов
специальной формы в выводу 1 электронного блока управления
двигателем и АКПП (при проверке форсунки первого цилиндра).

2.

Подсоедините пробник мотор-тестера для снятия сигналов
специальной формы в выводу 9 электронного блока управления
двигателем и АКПП (при проверке форсунки второго цилиндра).

3.

Подсоедините пробник мотор-тестера для снятия сигналов
специальной формы в выводу 24 электронного блока управления
двигателем и АКПП (при проверке форсунки третьего цилиндра).

4.

Подсоедините пробник мотор-тестера для снятия сигналов
специальной формы в выводу 2 электронного блока управления
двигателем и АКПП (при проверке форсунки четвертого цилиндра).

СЕРВОПРИВОД РЕГУЛЯТОРА ОБОРОТОВ ХОЛОСТОГО
ХОДА (ШАГОВЫЙ ЭЛЕКТРОДВИГАТЕЛЬ)
Альтернативный метод (отсутствует жгут тестовых
проводов)

1.

Подсоедините последовательно пробник мотор-тестера для снятия
сигналов специальной формы в выводу 14, 28, 15, и 29 разъема
электронного блока управления двигателем и АКПП.

КАТУШКА ЗАЖИГАНИЯ И СИЛОВОЙ ТРАНЗИСТОР
Альтернативный метод (отсутствует жгут тестовых
проводов)

1.

Подсоедините последовательно пробник мотор-тестера для снятия
сигналов специальной формы к выводу 11 (цилиндры № 1 и № 4), к
выводу 12 (цилиндры № 2 и № 3) электронного блока управления
двигателем и АКПП.

13F-1

СОДЕРЖАНИЕ

ОБЩАЯ ИНФОРМАЦИЯ............................... 2

Конструктивные изменения.................... 2

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ .................. 2

ТОПЛИВНЫЙ БАК< F9Q> ..................3

ТОПЛИВОПОДАЧА -

Общая часть / Специальный инструмент

13F-2

ОБЩАЯ ЧАСТЬ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Были разработаны и внесены следующие операции по техническому обслуживанию и ремонту в соответствии с установкой
дизельного двигателя F9Q. Остальные операции остались без изменения.

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Применение

МВ996009

Ключ пробки топливного
бака

Снятие и установка пробки
топливного бака

ТОПЛИВОПОДАЧА -

Топливный бак<F9Q>

13F-3

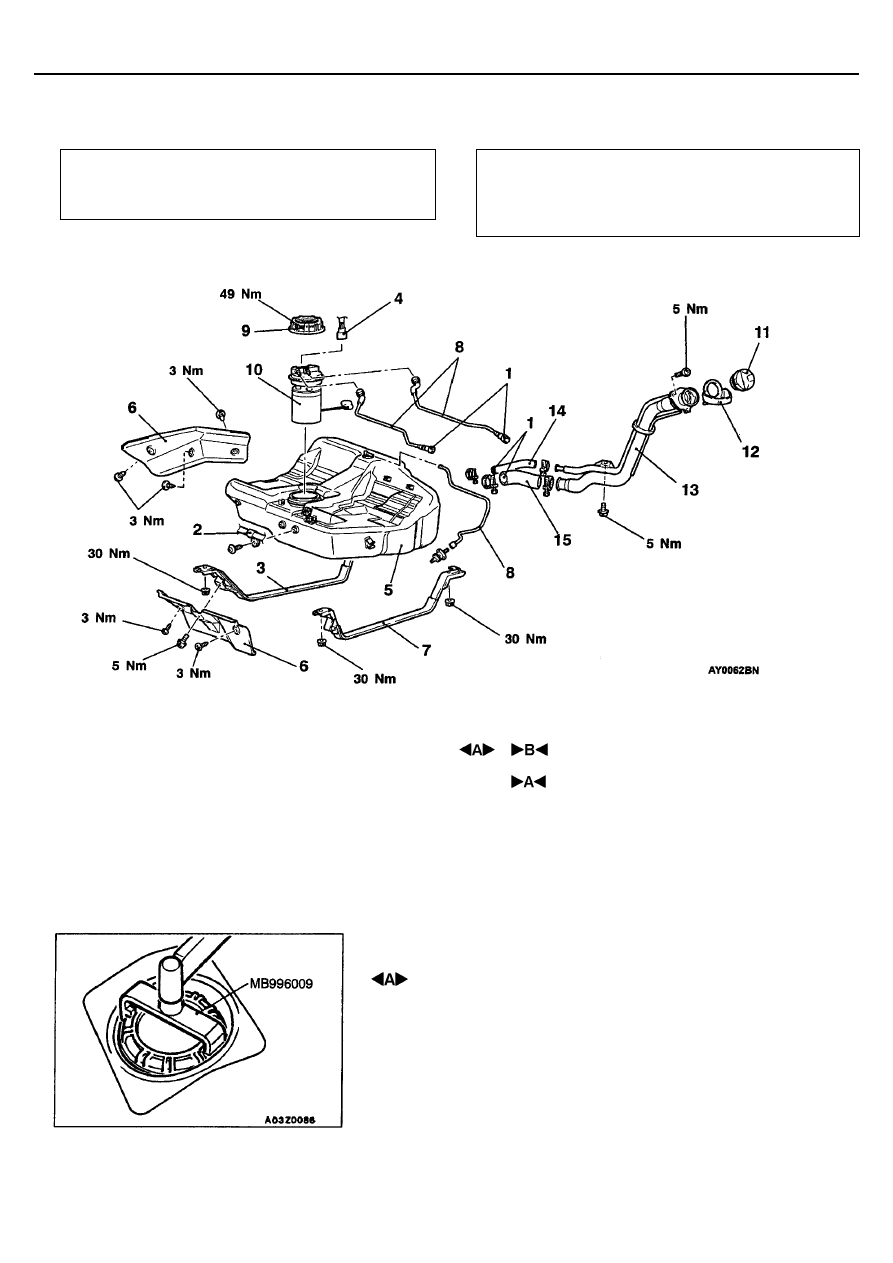

ТОПЛИВНЫЙ БАК

ááááАВТОМОБИЛЯ С ДВИГАТЕЛЕМ F9Qññññ

СНЯТИЕ И УСТАНОВКА

Предварительные (перед снятием) операции
•  Слив топлива из бака

•  Снятие центральной трубы системы выпуска

(см. ГЛАВУ 15)

Заключительные (после установки) операции
•  Установка центральной трубы системы выпуска (см.

ГЛАВУ 15).

•  Заполнение бака топливом.

•  Проверка системы на утечки топлива.

Последовательность снятия деталей
1. Соединения топливных шлангов
2. Хомут крепления жгута проводов
3. Хомут (правый) крепления топливного

бака

4. Разъем модуля топливоподкачивающего

насоса

5. Топливный бак в сборе
6. Тепловая защита топливного бака
7. Хомут (левый) крепления топливного бака
8. Топливные шланги

9. Крышка модуля топливоподкачивающего

насоса

10. Модуль топливоподкачивающего насоса
11. Пробка топливного бака
12. Лоток заливной горловины топливного
бака
13. Заливная горловина в сборе
14. Дренажный шланг
15. Шланг топливозаливной горловины

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ
ДЕТАЛЕЙ

 СНЯТИЕ КРЫШКИ МОДУЛЯ

ТОПЛИВОПОДКАЧИВАЮЩЕГО НАСОСА
