ДВИГАТЕЛЬ <4G9> -

Прокладка головки цилиндров

11A-9

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•  Снятие и установка крышки двигателя

(см. стр. 11А-4.)

•  Предотвращение сброса (разбрызгивания) топлива

(только перед снятием)

•  Проверка утечек топлива (только после установки)

•  Продувка топливного канала высокого давления

(только после установки) (См. ГЛАВУ 13А –
Топливный насос (высокого давления).)

•  Снятие и установка крышки двигателя

•  Слив и заливка охлаждающей жидкости двигателя

•  Слив и заливка моторного масла

•  Снятие и установка шланга воздухозаборника

•  Снятие и установка впускного коллектора (см.

ГЛАВУ 15.)

•  Снятие и установка топливного насоса (высокого

давления) в сборе (см. ГЛАВУ 13А.)

•  Снятие и установка верхнего заднего кожуха ремня

привода ГРМ

•  Снятие и установка корпуса термостата в сборе и

верхнего шланга радиатора (см. ГЛАВУ 14 – Шланг
и трубка системы охлаждения двигателя.)

ДВИГАТЕЛЬ <4G9> -

Прокладка головки цилиндров

11A-10

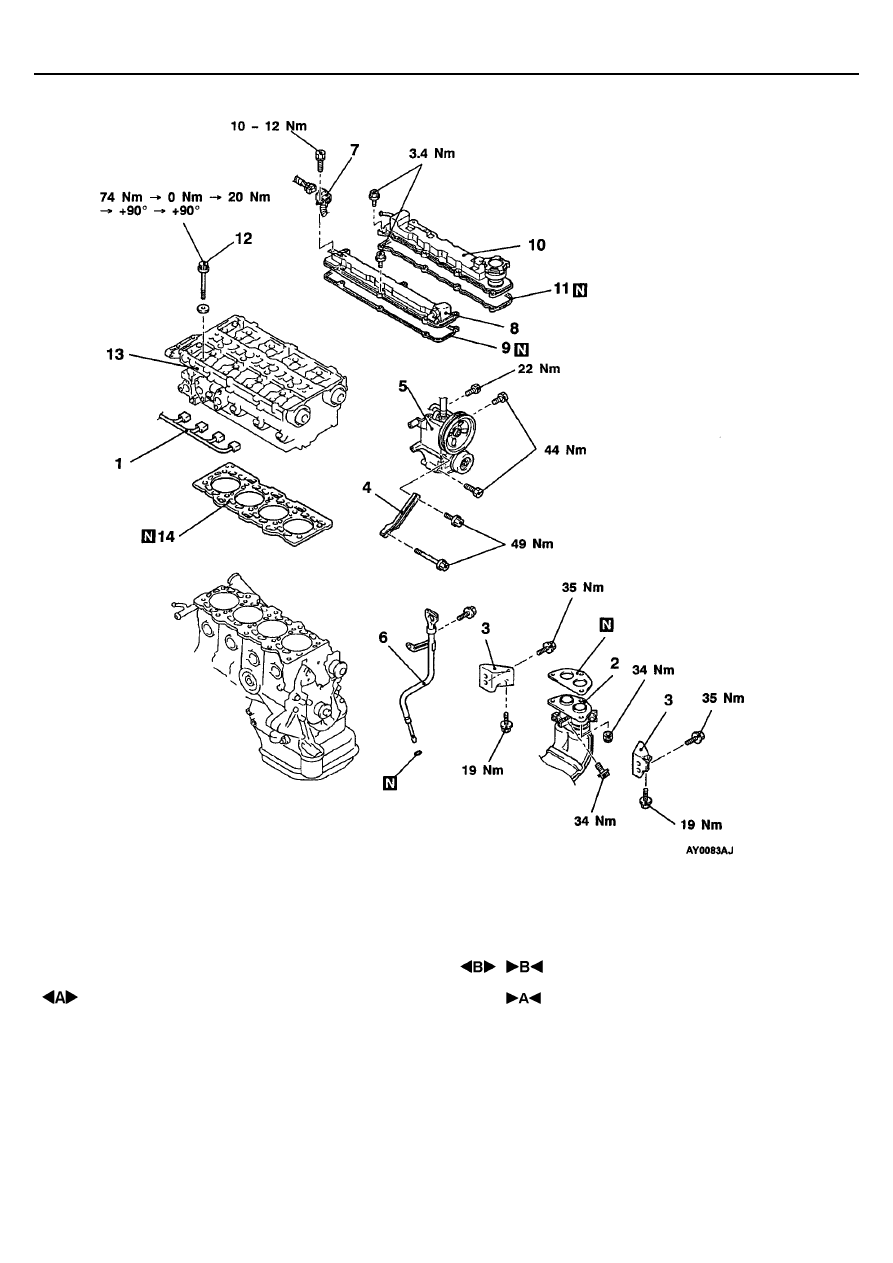

9. Прокладка крышки головки цилиндров
10.Крышка головки цилиндров (со стороны

выпускных клапанов)

11.Прокладка крышки головки цилиндров
12.Болт головки цилиндров
13.Головка цилиндров в сборе
14.Прокладка головки цилиндров

Последовательность снятия
1. Разъем жгута проводов форсунок
2. Соединение приемной трубы системы

выпуска ОГ

3. Кронштейн выпускного коллектора
4. Опора кронштейна насоса

гидроусилителя рулевого управления

5. Насос гидроусилителя рулевого

управления и кронштейн в сборе

6. Масляный щуп двигателя в сборе
7. Кронштейн разъема (жгута проводов

форсунок)

8. Крышка головки цилиндров (со стороны

впускных клапанов)

ПРИМЕЧАНИЕ
Основные операции по снятию и установке остались без
изменений.

ДВИГАТЕЛЬ <4G9> -

Двигатель в сборе

11A-11

ДВИГАТЕЛЬ В СБОРЕ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•  Снятие и установка крышки двигателя

(см. стр. 11А-4.)

•  Предотвращение сброса топлива (только перед

снятием)

•  Проверка утечек топлива (только после установки)

•  Продувка топливного канала высокого давления

(только после установки) (См. ГЛАВУ 13А –
Топливный насос (высокого давления).)

•  Проверка утечек топлива (только после установки)

•  Регулировка натяжения приводного ремня

•  Снятие и установка защитного кожуха

•  Снятие и установка воздушного фильтра

•  Снятие и установка капота

•  Снятие и установка радиатора в сборе

(см. ГЛАВУ 14.)

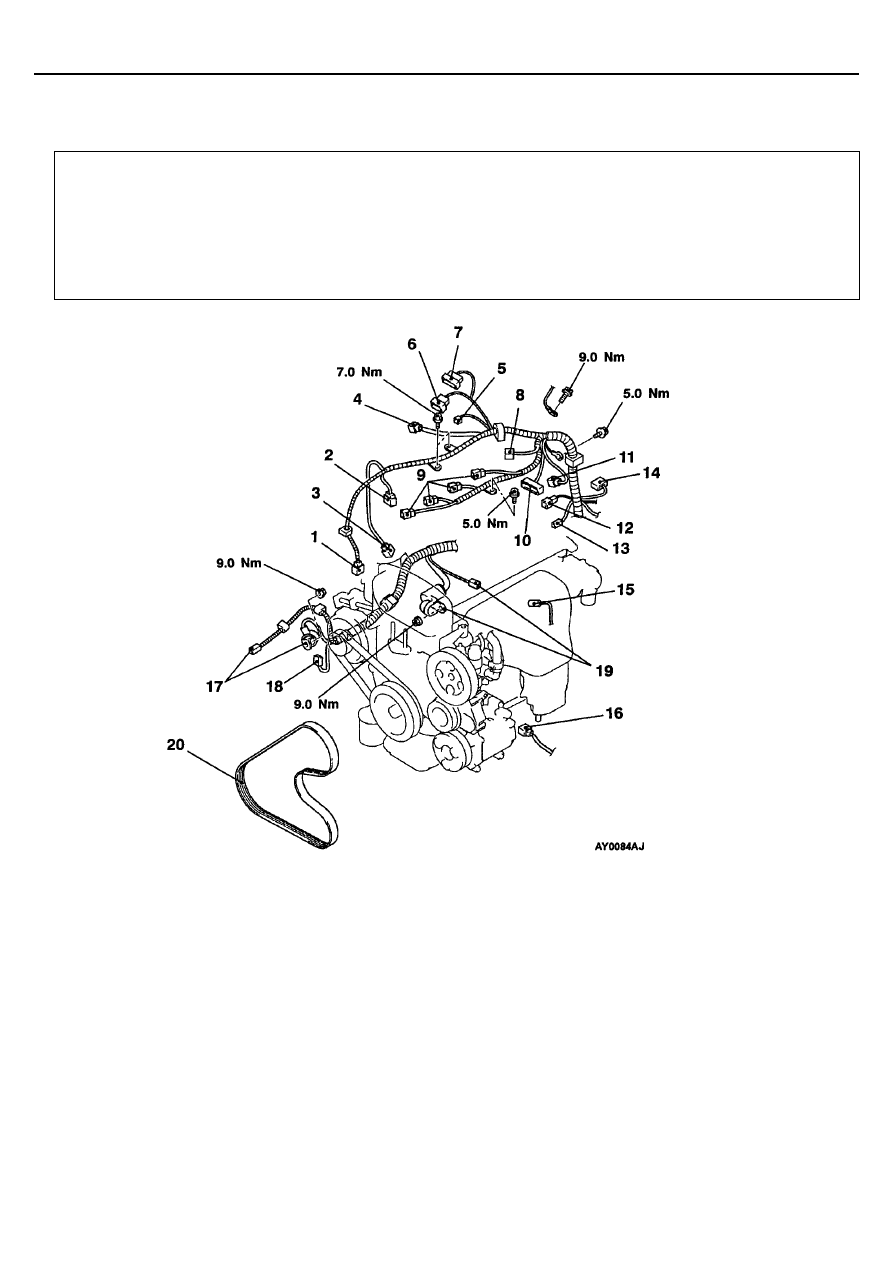

Последовательность снятия
1. Разъем датчика положения коленчатого

вала

2. Датчик давления топлива
3. Разъем кислородного датчика (переднего)
4. Разъем комбинации жгута проводов

управления и жгута проводов системы
рециркуляции ОГ (EGR)

5. Разъем электромагнитного клапана

продувки адсорбера

6. Разъем датчика положения дроссельной

заслонки

7. Разъем сервопривода управления

дроссельной заслонкой

8. Разъем комбинации жгута проводов

управления и жгута проводов форсунок

9. Разъем катушки зажигания

10.Разъем датчика неисправности системы

зажигания

11.Разъем датчика положения

распределительного вала

12.Разъем датчика температуры

охлаждающей жидкости двигателя

13.Разъем датчика температуры

охлаждающей жидкости двигателя

14.разъем датчика детонации
15.Разъем выключателя давления в системе

рулевого управления

16.Разъем компрессора кондиционера
17.Разъем генератора
18.Разъем датчика давления масла в

двигателе

19.Разъем стартера
20.Ремень привода (усилителя рулевого

управления и кондиционера)

ДВИГАТЕЛЬ <4G9> -

Двигатель в сборе

11A-12

Внимание
Места крепления, отмеченные знаком * должны быть предварительно затянуты, а окончательная затяжка должна
производиться после передачи всей нагрузки от двигателя на кузов автомобиля.

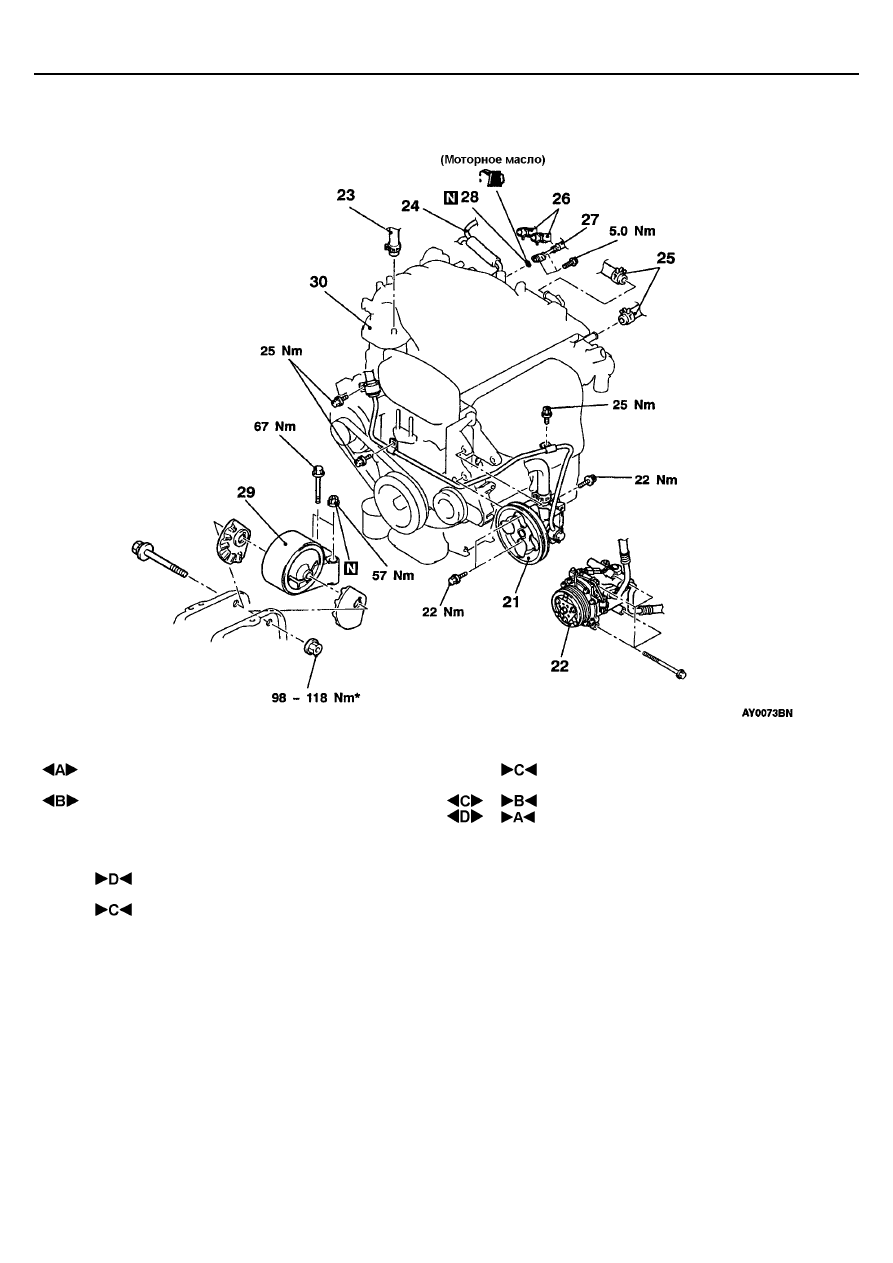

28. Кольцевая прокладка
•     КПП в сборе

29.Кронштейн опоры двигателя
30.Двигатель в сборе

21.Насос гидроусилителя рулевого

управления

22.Компрессор кондиционера
23.Соединение вакуумного шланга

усилителя тормозов

24.Соединение вакуумного шланга
25.Соединение шлангов отопителя
26.Соединение шлангов возврата

топлива

27.Соединение топливного шланга

высокого давления

ПРИМЕЧАНИЕ
Основные операции по снятию и установке не перечисленные
в этом руководстве остались без изменений
