ДВИГАТЕЛЬ <4G9> -

Распределительные валы и сальники
распределительных валов

11A-5

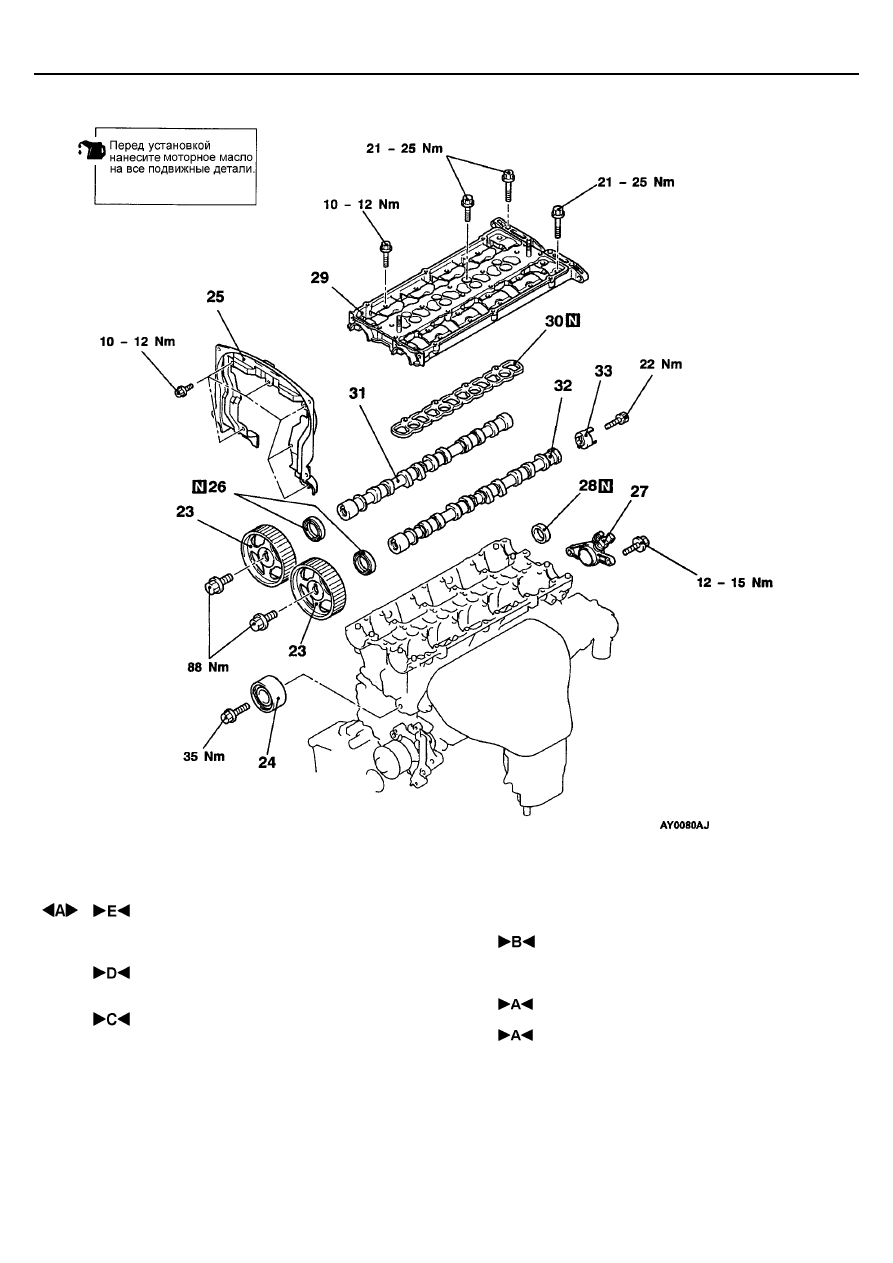

23.Звездочка распределительного вала
24.Холостой (направляющий) шкив / ролик
25.Задний верхний кожух ремня привода

ГРМ

26.Сальник распределительного вала
27.Опора датчика положения

распределительного вала

28.Заглушка

•  Топливный насос (высокого давления) в

сборе (см. ГЛПАВУ 13А.)

29.Крышка подшипников распределительных

валов

30.Прокладка крышки подшипников

распределительных валов

31.Распределительный вал (со стороны

впускных клапанов)

32.Распределительный вал (со стороны

выпускных клапанов)

33.Цилиндр датчика положения

распределительного вала

ДВИГАТЕЛЬ <4G9> -

Распределительные валы и сальники
распределительных валов

11A-6

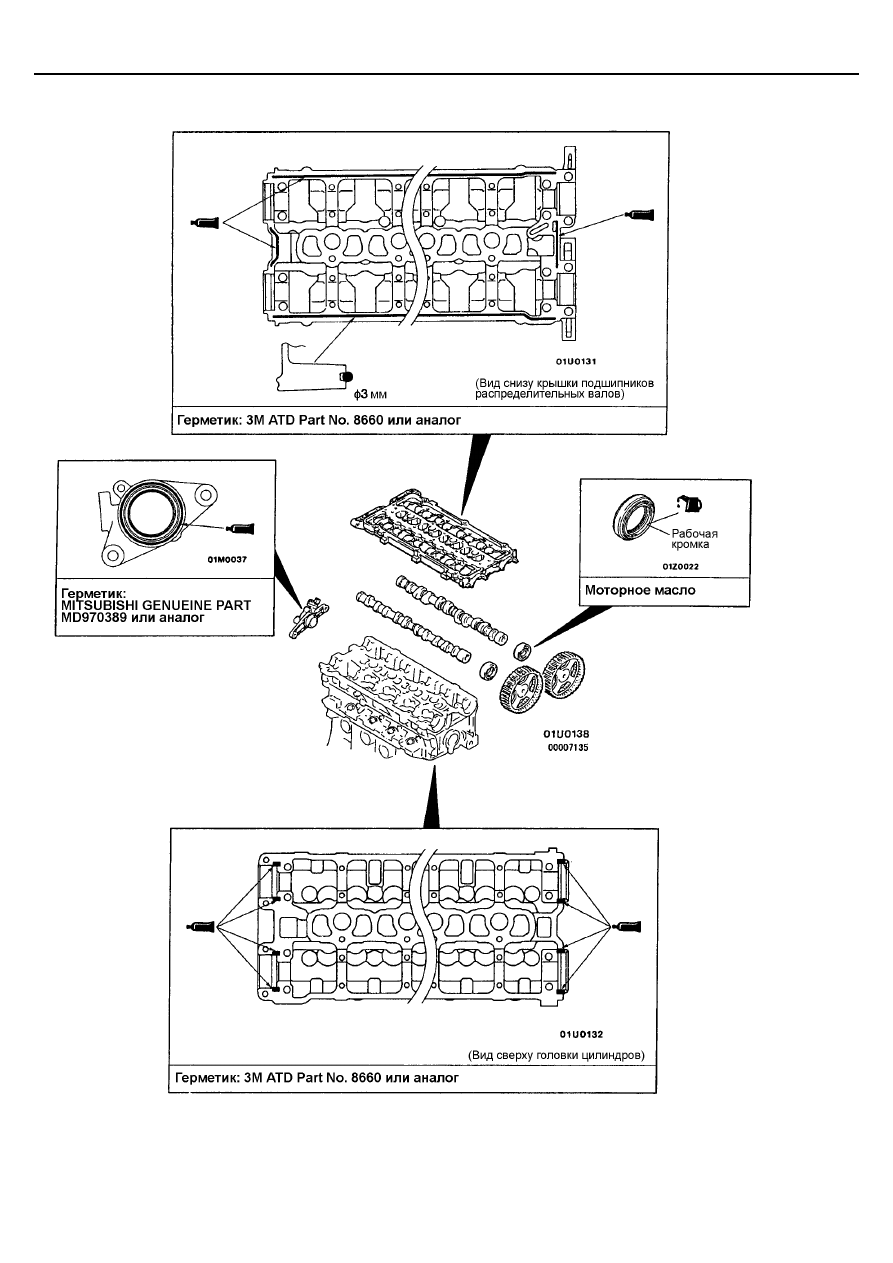

Места смазки

ДВИГАТЕЛЬ <4G9> -

Распределительные валы и сальники
распределительных валов

11A-7

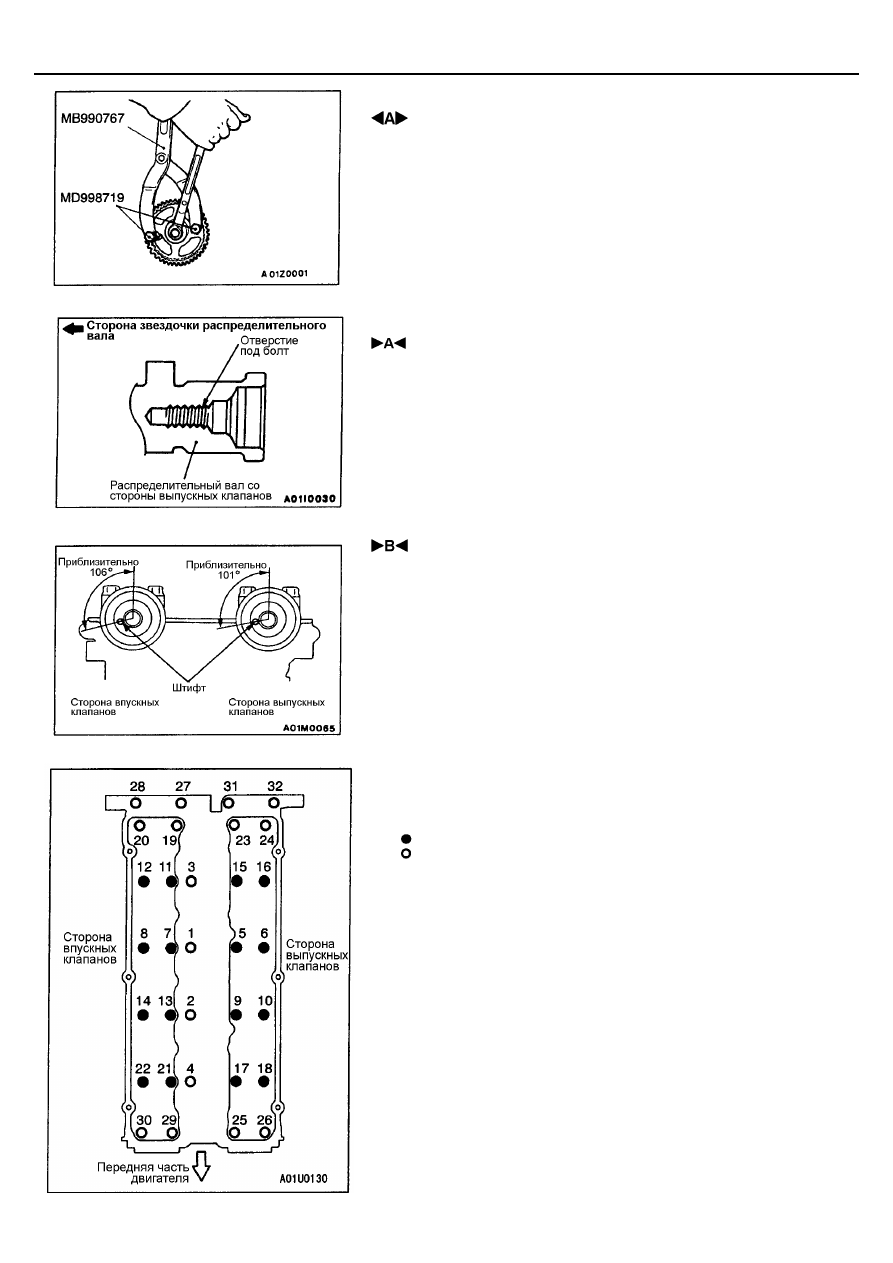

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 СНЯТИЕ ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

1.

Смажьте моторным маслом кулачки и шейки распределительных
валов.

2.

Установите распределительные валы на головку цилиндров.
Внимание
Будьте осторожны, не перепутайте распределительные валы
впускных и выпускных клапанов. На распределительном валу со
стороны выпускных клапанов есть отверстие под болт
крепления цилиндра датчика положения распределительного
вала.

 УСТАНОВКА КРЫШКИ ПОДШИПНИКОВ

РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ

1.

Установите штифты распределительных валов как показано на
рисунке.

2.

Затяните болты крепления крышки подшипников распределительных
валов заданными моментами затяжки в порядке, показанном на
рисунке.
Моменты затяжки:

: 10 – 12 Н м
: 21 – 25 Н м

ДВИГАТЕЛЬ <4G9> -

Распределительные валы и сальники
распределительных валов

11A-8

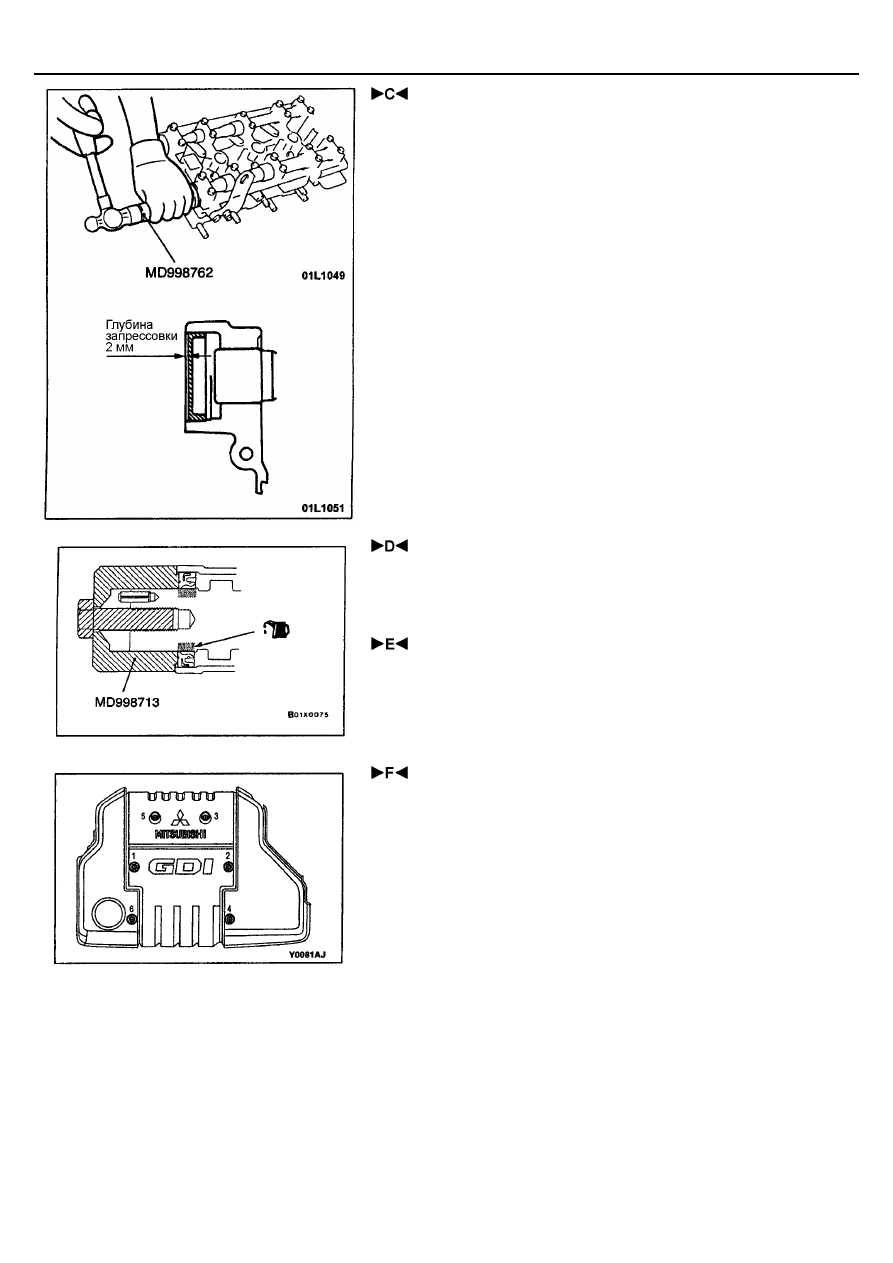

 УСТАНОВКА ЗАГЛУШКИ

Используйте специальный инструмент для запрессовки заглушки как
показано на рисунке.

 УСТАНОВКА САЛЬНИКА РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

1.

Смажьте внутреннюю окружность рабочей кромки сальника моторным
маслом.

2.

Запрессуйте сальник как показано на рисунке.

 УСТАНОВКА ЗВЕЗДОЧКИ РАСПРЕДЕЛИТЕЛЬНОГО

ВАЛА

Используйте тот же специальный инструмент для фиксации звездочки
распределительного вала таким же образом как при снятии, и затяните
болт заданным моментом затяжки.

 УСТАНОВКА КРЫШКИ ДВИГАТЕЛЯ

1.

Временно затяните болты крепления в порядке показанных на
рисунке номеров таким образом, чтобы крышка могла легко
перемещаться от руки.

2.

Затяните болты крепления заданным моментом затяжки в порядке
номеров показанных на рисунке.
Момент затяжки: 3,0 Н м
