11A-1

СОДЕРЖАНИЕ

ДВИГАТЕЛЬ (4G9) ............................................................................................................ 11А

ДВИГАТЕЛЬ (F9Q)............................................................................................................ 11C

11A-2

СОДЕРЖАНИЕ

НЕПОСРЕДСТВЕННЫЙ ВПРЫСК
БЕНЗИНА В ЦИЛИНДРЫ (GDI) .... 3

ОБЩИЕ СВЕДЕНИЯ ..................................... 3

Конструктивные изменения ........................ 3

ГЕРМЕТИКИ .................................................. 3

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.................. 3

РАСПРЕДЕЛИТЕЛЬНЫЕ ВАЛЫ И
САЛЬНИКИ РАСПРЕДЕЛИТЕЛЬНЫХ
ВАЛОВ........................................................... 4

ПРОКЛАДКА ГОЛОВКИ ЦИЛИНДРОВ........ 9

ДВИГАТЕЛЬ В СБОРЕ ............................... 11

1

РАСПРЕДЕЛЕННЫЙ ВПРЫСК
ТОПЛИВА (MPI)..............................14

ОБЩИЕ СВЕДЕНИЯ ................................... 14

Конструктивные изменения ...................... 14

ОБЩАЯ ИНФОРМАЦИЯ............................. 14

ТЕХНИЧЕСКИЕ ОПЕРАЦИИ НА
АВТОМОБИЛЕ ............................................ 14

Проверка гидрокомпенсаторов................. 14

ДВИГАТЕЛЬ <4G9> -

Общие сведения/ Герметики/ Специальный инструмент

11A-3

НЕПОСРЕДСТВЕННЫЙ ВПРЫСК БЕНЗИНА В ЦИЛИНДРЫ
(GDI)

ОБЩИЕ СВЕДЕНИЯ

КОНСТРУКТИВНЫЕ ИЗМЕНЕНИЯ

Были установлены новые операции по техническому обслуживанию вследствие следующих изменений. Остальные операции
остались без изменения.
•  Был применен пластиковый впускной коллектор.

•  Была изменена топливная система.

ГЕРМЕТИКИ

Позиции

Рекомендуемые герметики

Примечания

Крышка подшипников распределительных валов
и головка цилиндров

3М ATD Part No. 8660 или аналог

Опора датчика положения распределительного
вала

MITSUBISHI GENUEINE PART MD970389
или аналог

Полусухой герметик

СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ

Инструмент

Номер

Название

Использование

MD998762

Оправка для установки
заглушки

Запрессовка заглушки

ДВИГАТЕЛЬ <4G9> -

Распределительные валы и сальники
распределительных валов

11A-4

РАСПРЕДЕЛИТЕЛЬНЫЕ ВАЛЫ И САЛЬНИКИ
РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
•  Предотвращение сброса топлива (только перед

снятием)

•  Проверка утечек топлива (только после установки)

•  Продувка топливного канала высокого давления

(только после установки) (См. ГЛАВУ 13А –
Топливный насос (высокого давления).)

•  Снятие и установка защитного кожуха

•  Слив и заливка охлаждающей жидкости двигателя

•  Снятие и установка шланга впуска воздуха

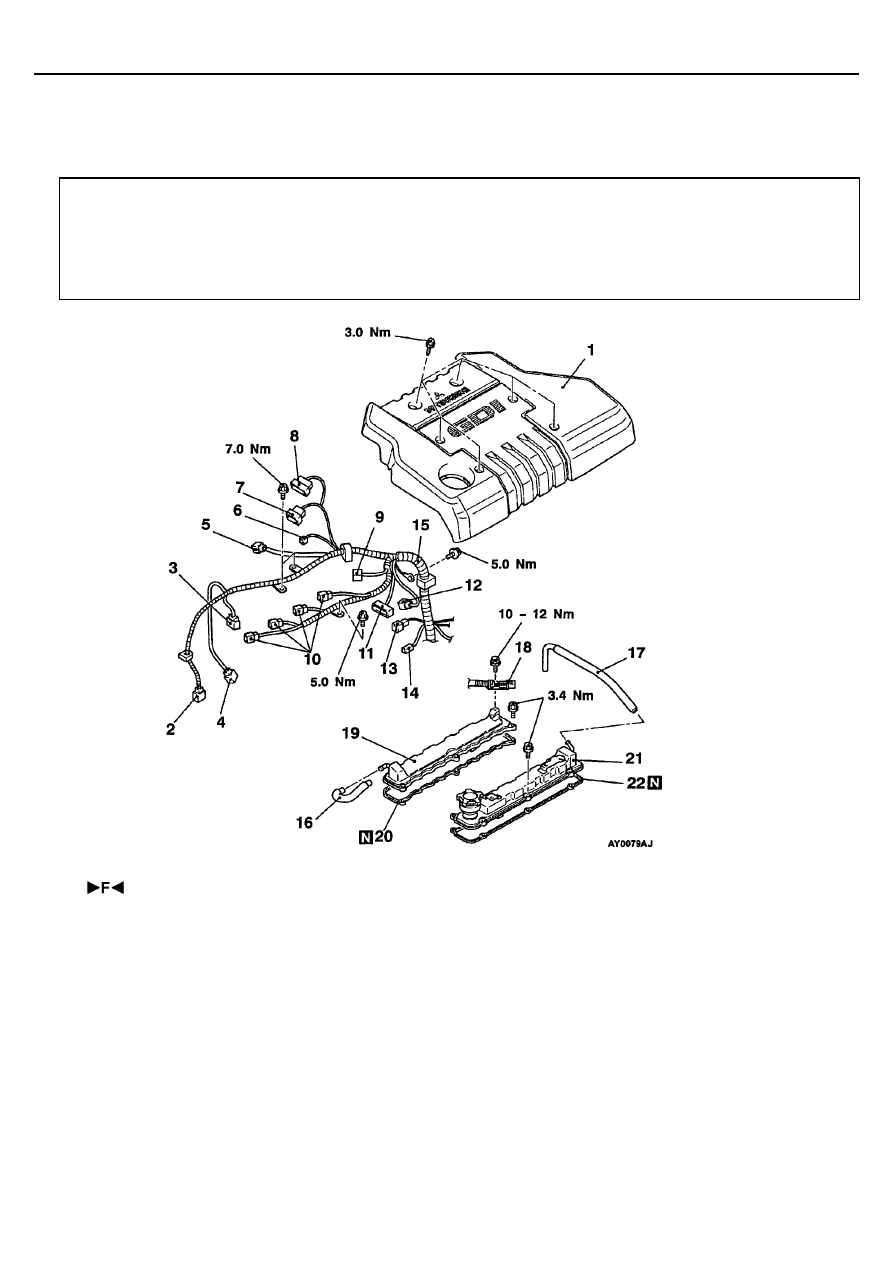

Последовательность снятия
1. Крышка двигателя
2. Разъем датчика положения коленчатого

вала

3. Датчик давления топлива
4. Разъем кислородного датчика

(переднего)

5. Разъем комбинации жгута проводов

управления и жгута проводов системы
рециркуляции ОГ (EGR)

6. Разъем электромагнитного клапана

продувки адсорбера

7. Разъем датчика положения дроссельной

заслонки

8. Разъем сервопривода управления

дроссельной заслонкой

9. Разъем комбинации жгута проводов

управления и жгута проводов форсунок

10.Разъем катушки зажигания
11.Разъем датчика неисправности системы

зажигания

12.Разъем датчика положения

распределительного вала

13.Разъем датчика температуры охлаждающей

жидкости двигателя

14.Разъем датчика-указателя температуры

охлаждающей жидкости двигателя

15.Жгут проводов управления
16.Шланг отсоса газов (PCV)
17.Шланг принудительной вентиляции картера
•    Катушка зажигания (См. ГЛАВУ 16.)

•    Впускной коллектор (См. ГЛАВУ 15.)

•    Ремень привода ГРМ

18.Кронштейн разъема (жгута проводов

форсунок)

19.Крышка головки цилиндров (со стороны

впускных клапанов)

20.Прокладка крышки головки цилиндров
21.Крышка головки цилиндров (со стороны

выпускных клапанов)

22.Прокладка крышки головки цилиндров
