ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Трубопроводы системы кондиционирования

55A-50

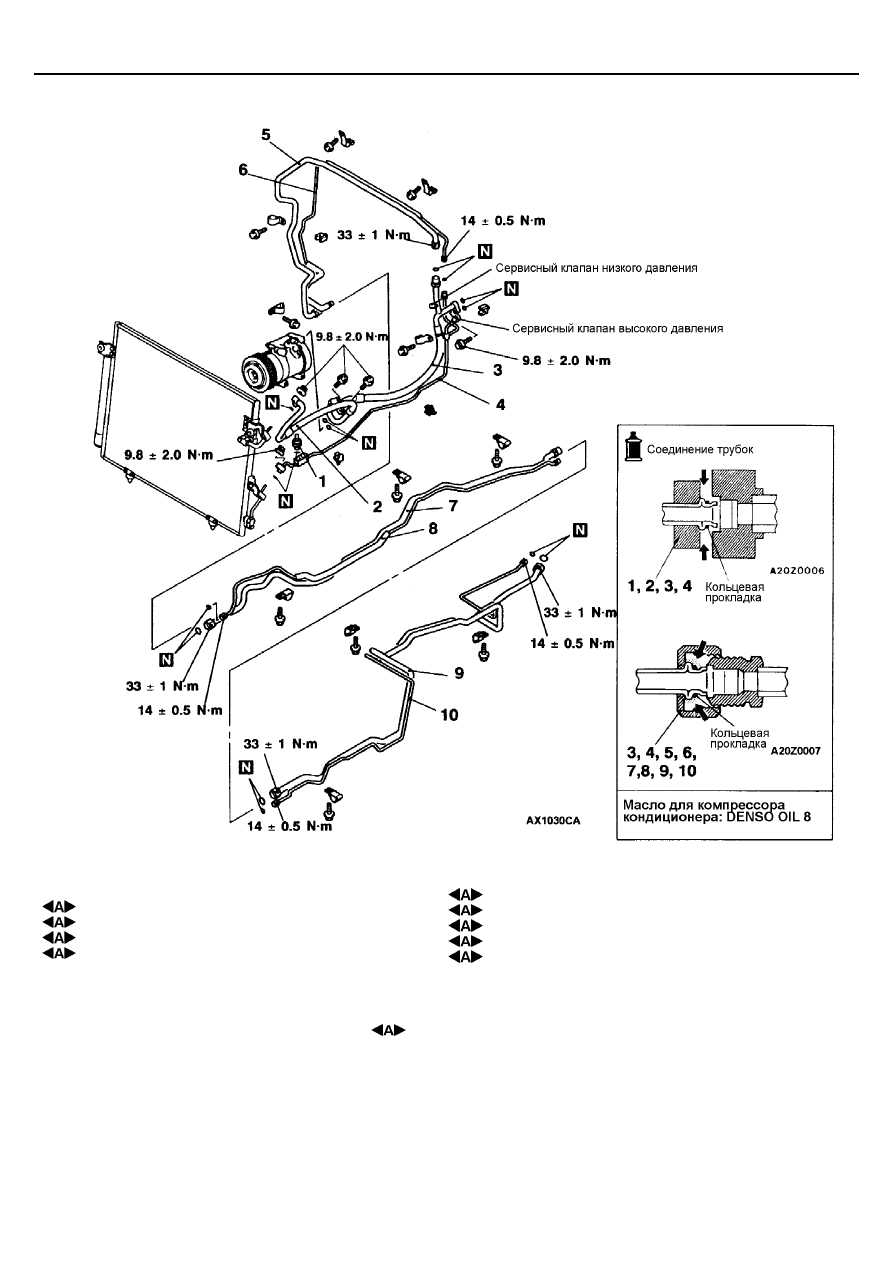

<Двойной кондиционер>

Последовательность снятия
1. Датчик двойного давления
2. Шланг высокого давления
3. Шланг низкого давления
4. Трубка высокого давления А
5. Трубка низкого давления А

6. Трубка высокого давления В
7. Трубка низкого давления В
8. Трубка высокого давления С
9. Трубка низкого давления С
10. Трубка высокого давления D

ОСНОВНЫЕ ОПЕРАЦИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ТРУБОК / ШЛАНГОВ

Закройте отверстия в конденсоре, компрессоре, отопителе и отсоединен-
ных шлангах пробками, чтобы не допустить попадания в них посторонних
частиц.

Внимание:
Отверстия должны быть закрыты герметично, иначе компрессорное
масло и ресивер быстро впитают влагу из окружающего воздуха.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Датчик-выключатель кондиционера (по температуре
охлаждающей жидкости двигателя) <4D56>

55A-51

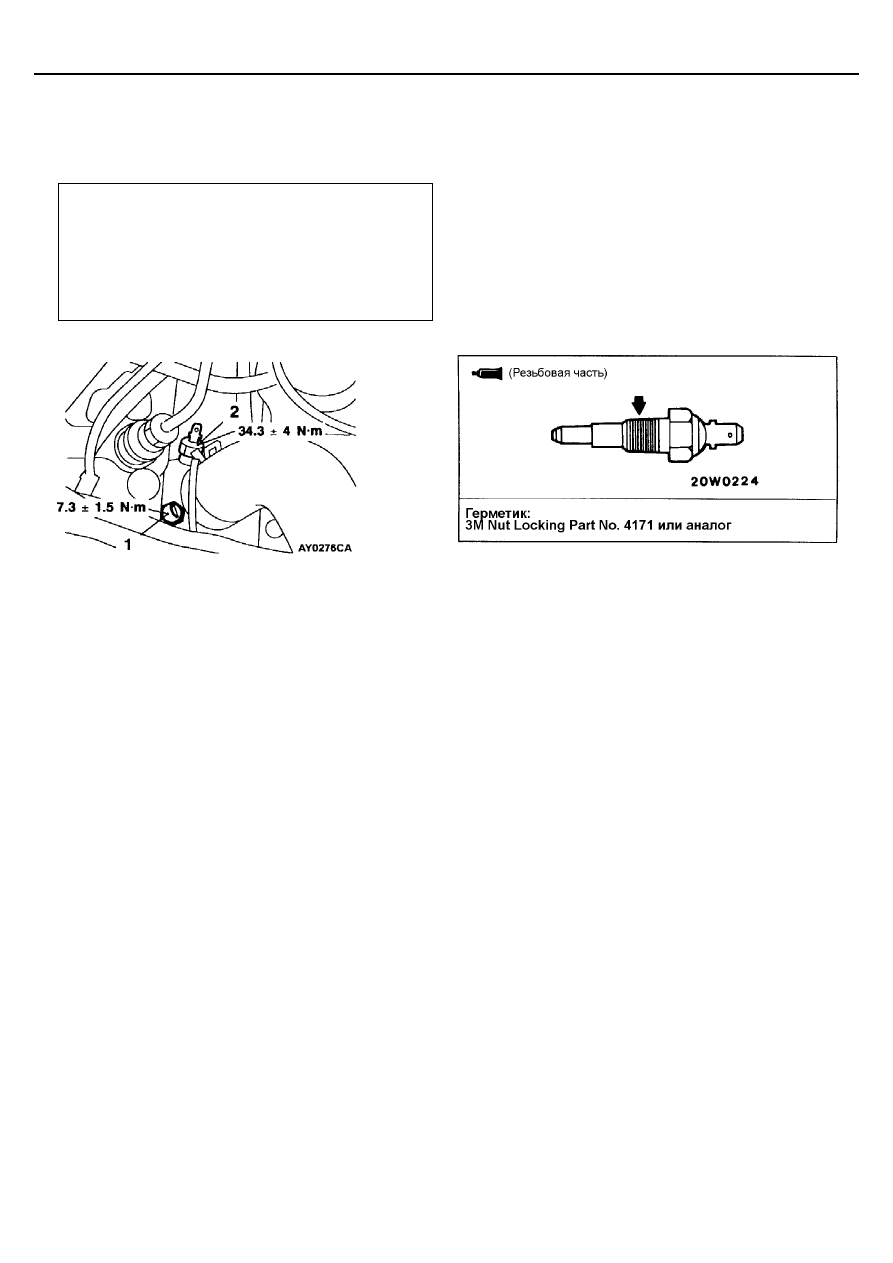

ДАТЧИК-ВЫКЛЮЧАТЕЛЬ КОНДИЦИОНЕРА (ПО ТЕМПЕРАТУРЕ ОХ-
ЛАЖДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ) (двигатель 4D56)

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Доливка охлаждающей жидкости двигателя
(См. ГЛАВУ 14 – Технические операции на автомо-
биле).

•



Снятие и установка промежуточного охладителя
наддувочного воздуха (Автомобили с промежуточ-
ным охладителем наддувочного воздуха) (см. ГЛА-
ВУ 15).

1. Датчик температуры охлаждающей жидко-

сти двигателя
(для отключения кондиционера)

2. Датчик температуры охлаждающей жидко-

сти двигателя
(для электровентилятора конденсора)

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Датчик-выключатель кондиционера (по температуре
охлаждающей жидкости двигателя) <4D56>

55A-52

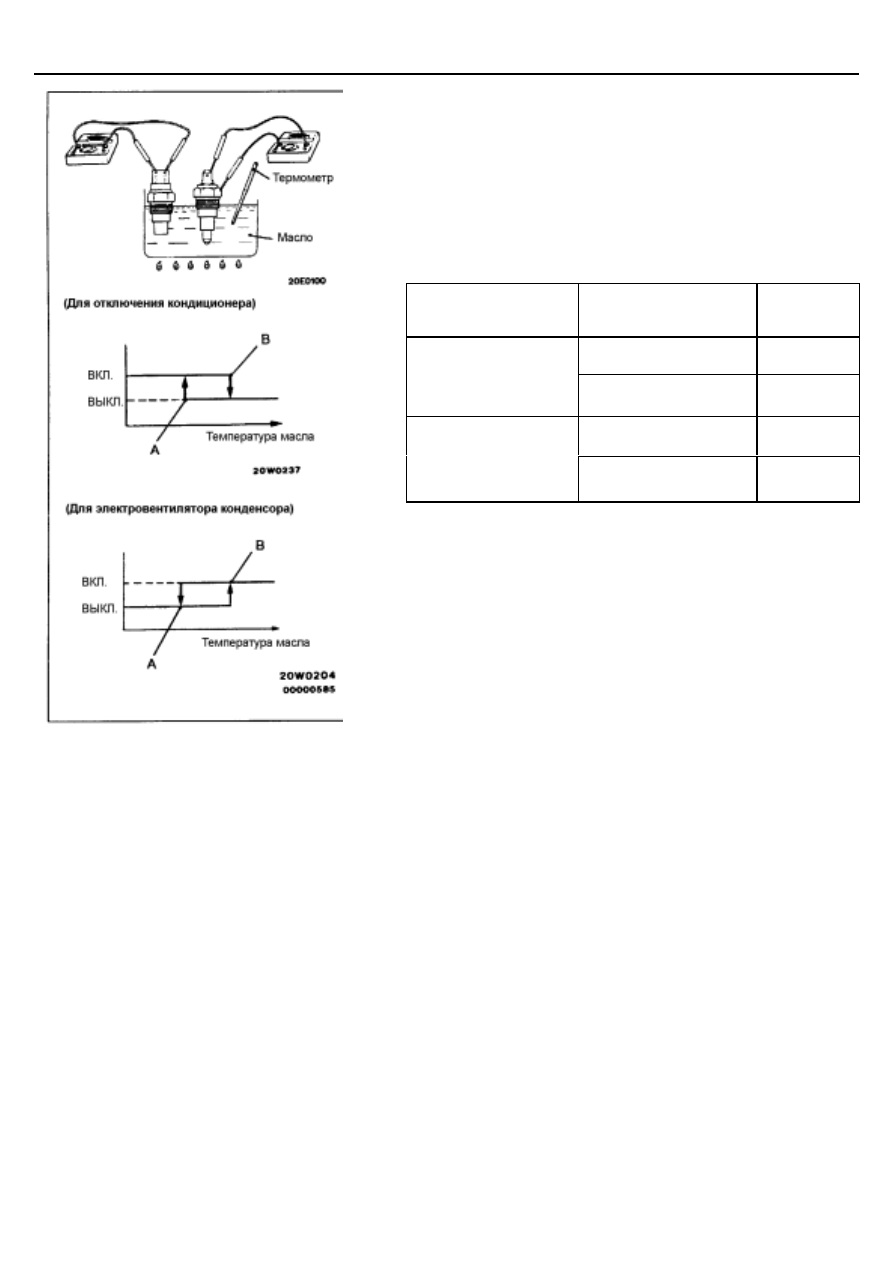

ПРОВЕРКА

ПРОВЕРКА ЦЕПЕЙ ДАТЧИКОВ ТЕМПЕРАТУРЫ ОХЛАЖ-
ДАЮЩЕЙ ЖИДКОСТИ ДВИГАТЕЛЯ

1.

Погрузите датчики в моторное масло и подогрейте масло при помощи
газовой горелки или другого аналогичного оборудования.
Внимание:
Не нагревайте масло больше, чем это необходимо.

2.

При помощи тестера проверьте состояние цепей датчиков при изменении
температуры подогреваемого масла.
Номинальные значения:

Датчик температуры
охлаждающей жидкости
двигателя

Температура

Состояние
цепи

Меньше 108

°

С (Темпе-

ратура в точке А)

ВКЛ. (Цепь
замкнута)

Для отключения конди-
ционера

Выше 115

°

С (Темпера-

тура в точке В)

ВЫКЛ. (Цепь
разомкнута)

Меньше 97

°

С (Темпера-

тура в точке А)

ВЫКЛ. (Цепь
разомкнута)

Для электровентилято-
ра конденсора

Выше 102

°

С (Темпера-

тура в точке В)

ВКЛ. (Цепь
замкнута)

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Система увеличения оборотов холостого хода

55A-53

СИСТЕМА УВЕЛИЧЕНИЯ ОБОРОТОВ ХОЛОСТОГО ХОДА
(для автомобилей с дизельным двигателем)

СНЯТИЕ И УСТАНОВКА

Предварительные операции
Снятие промежуточного охладителя наддувочного
воздуха (Автомобили с промежуточным охладителем
наддувочного воздуха) (см. ГЛАВУ 15).

Заключительные операции

•



Регулировка троса педали акселератора (см. ГЛАВУ
17 – Технические операции на автомобиле).

•



Регулировка троса привода дроссельной заслонки
(Автомобили с АКПП) (см. ГЛАВУ 23 - Технические
операции на автомобиле).

•



Установка промежуточного охладителя наддувочного
воздуха (Автомобили с промежуточным охладителем
наддувочного воздуха) (см. ГЛАВУ 15).

•



Проверка системы увеличения оборотов холостого
хода (см. стр. 55А-16).

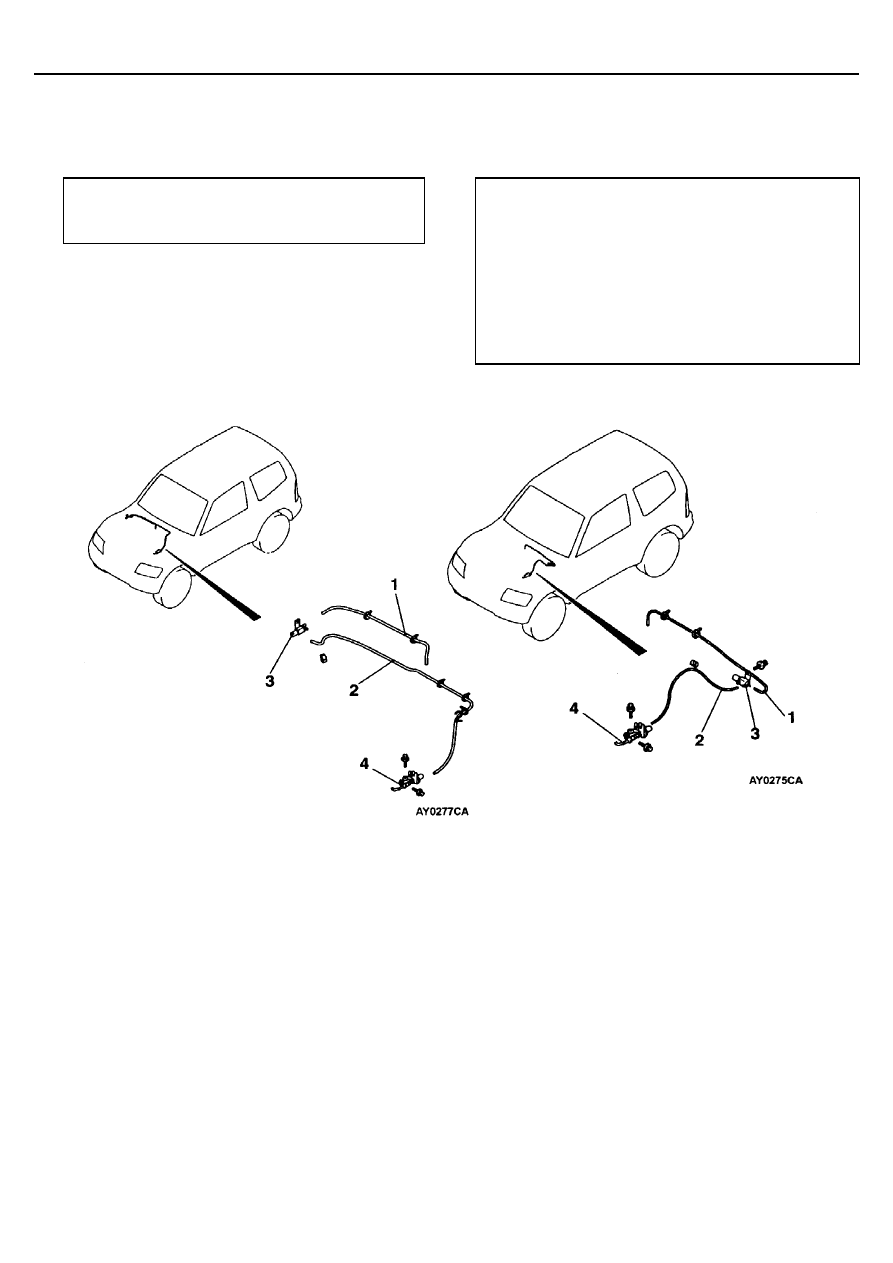

<Автомобили с правым рулем>

<Автомобили с левым рулем>

Последовательность снятия электромаг-
нитного клапана увеличения оборотов
холостого хода
1. Соединение вакуумного шланга

(с белой полосой)

2. Соединение вакуумного шланга

(с желтой полосой)

3. Электромагнитный клапан увеличения

оборотов холостого хода

4. Кронштейн электромагнитного клапана В
5. Кронштейн электромагнитного клапана А

Последовательность снятия вакуумного при-
вода в сборе
2. Соединение вакуумного шланга

(с желтой полосой)

6. Соединение троса педали акселератора
7. Шплинт (автомобили с АКПП)
8. Соединение троса привода дроссельной за-

слонки (автомобили с АКПП)

9. Вакуумный шланг (с голубой полосой)

(Автомобили с антиблокировочной
системой тормозов (ABS))

10. Вакуумный привод в сборе
