Mitsubishi Pajero (2001+). Руководство - часть 355

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Конденсор в сборе и электровентилятор конденсора

55A-46

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ШЛАНГА ВЫСОКОГО ДАВЛЕНИЯ /

ТРУБКИ ВЫСОКОГО ДАВЛЕНИЯ А

Закройте отверстия в конденсоре и в отсоединенных шлангах пробками,
чтобы не допустить попадания в них посторонних частиц.

Внимание:
Отверстия должны быть закрыты герметично, иначе компрессорное
масло и ресивер быстро впитают влагу из окружающего воздуха.

ПРОВЕРКА

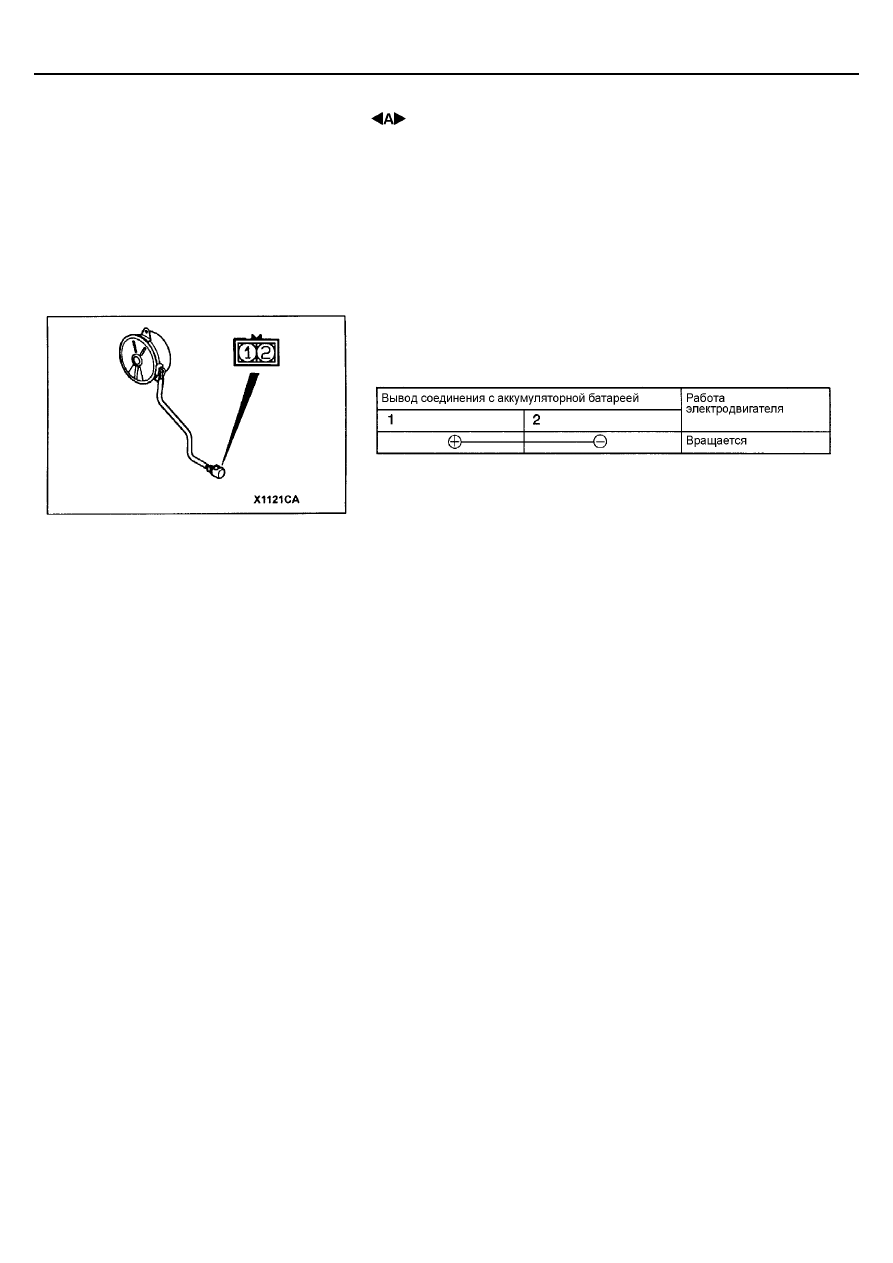

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА
В СБОРЕ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Трубопроводы системы кондиционирования

55A-47

ТРУБОПРОВОДЫ СИСТЕМЫ КОНДИЦИОНИРОВАНИЯ

СНЯТИЕ И УСТАНОВКА

<Автомобили с левым рулем>

Предварительные и заключительные операции

•



Слив и заправка хладагента (см. стр. 55А-9).

•



Снятие и установка расширительного бачка (см. ГЛАВУ 14 – Радиатор).

•



Снятие и установка крышки двигателя.

•



Снятие и установка аккумуляторной батареи, поддона аккумуляторной батареи.

<Один кондиционер>

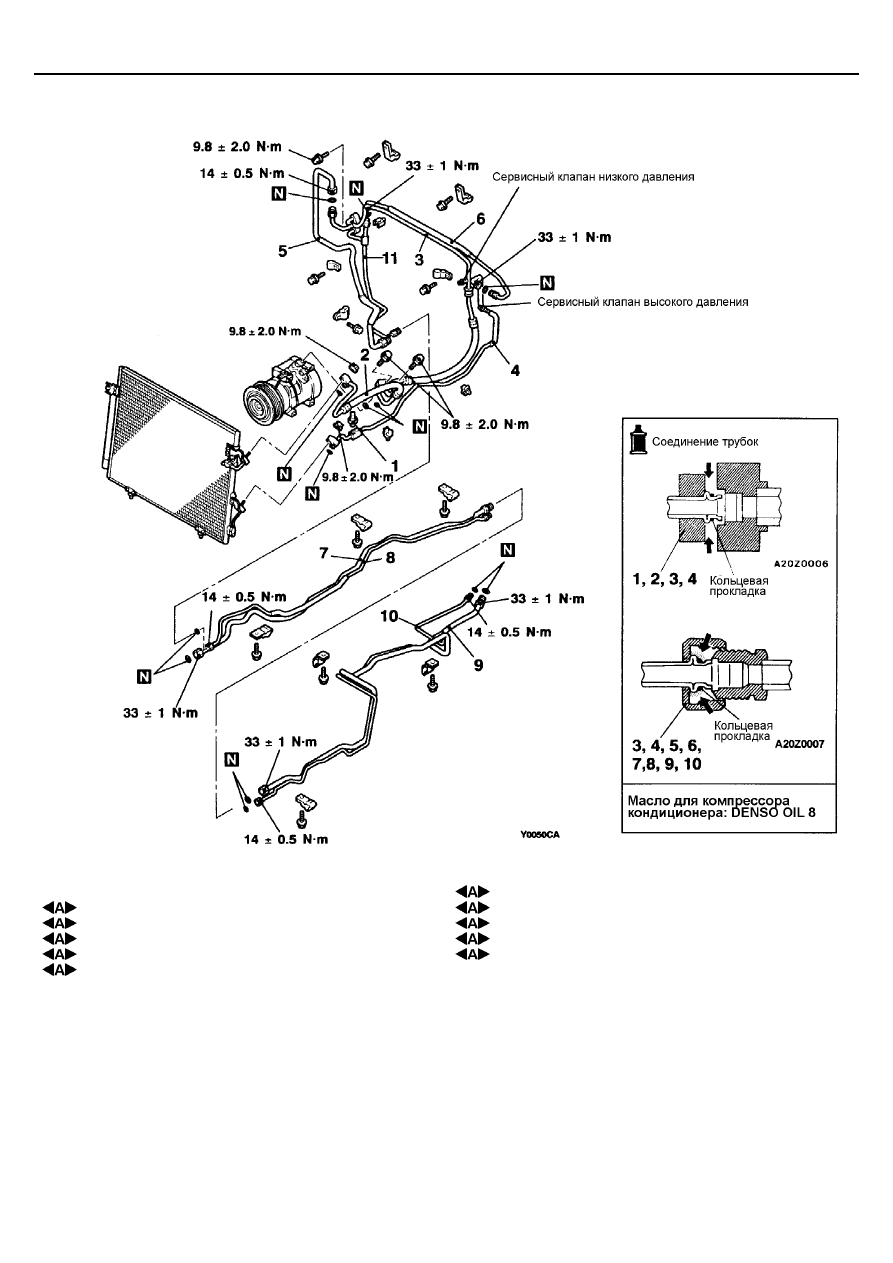

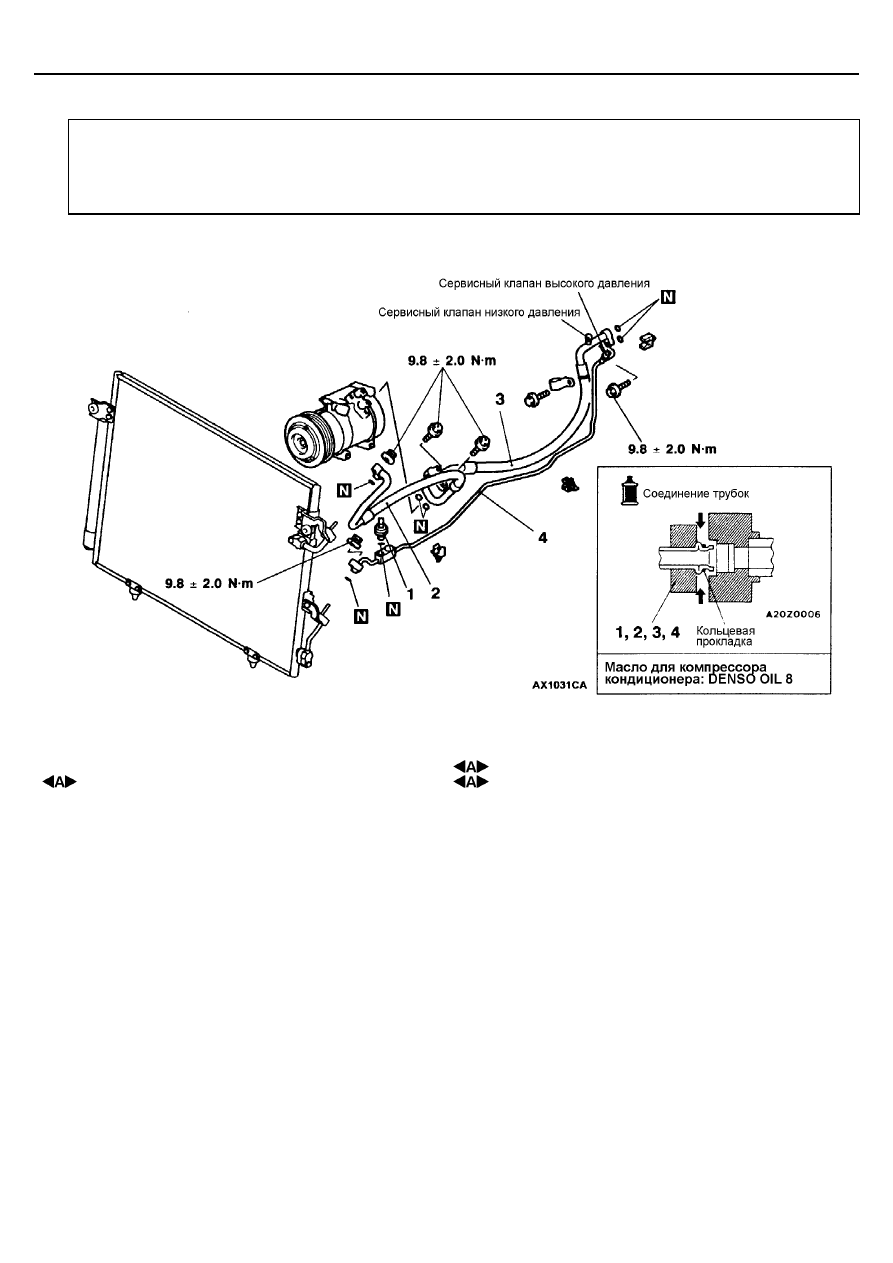

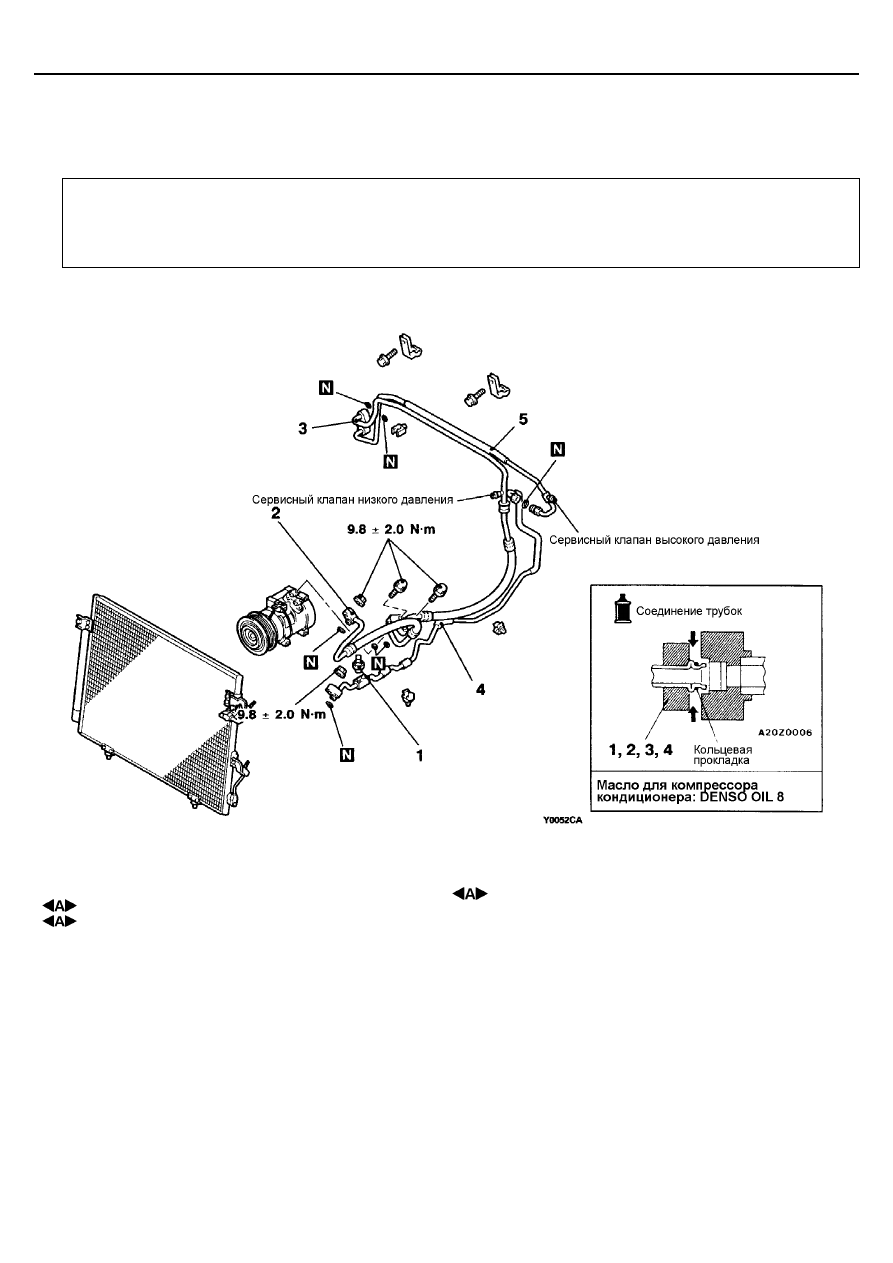

Последовательность снятия
1. Датчик двойного давления
2. Шланг низкого давления
3. Шланг высокого давления

4. Трубка высокого давления А
5. Трубка высокого давления В

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Трубопроводы системы кондиционирования

55A-48

<Двойной кондиционер>

Последовательность снятия
1. Датчик двойного давления
2. Шланг высокого давления
3. Шланг низкого давления
4. Трубка высокого давления А
5. Трубка низкого давления А
6. Трубка высокого давления В

7. Трубка низкого давления В
8. Трубка высокого давления С
9. Трубка низкого давления С
10. Трубка высокого давления D
11. Трубка высокого давления Е

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Трубопроводы системы кондиционирования

55A-49

<Автомобили с правым рулем>

Предварительные и заключительные операции

•



Слив и заправка хладагента (см. стр. 55А-9).

•



Снятие и установка расширительного бачка (см. ГЛАВУ 14 – Радиатор).

•



Снятие и установка крышки двигателя.

•



Снятие и установка аккумуляторной батареи, поддона аккумуляторной батареи.

<Один кондиционер>

Последовательность снятия
1. Датчик двойного давления
2. Шланг высокого давления

3. Шланг низкого давления
4. Трубка высокого давления А
