Mitsubishi Pajero (2001+). Руководство - часть 353

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Задний отопитель и задний кондиционер

55A-38

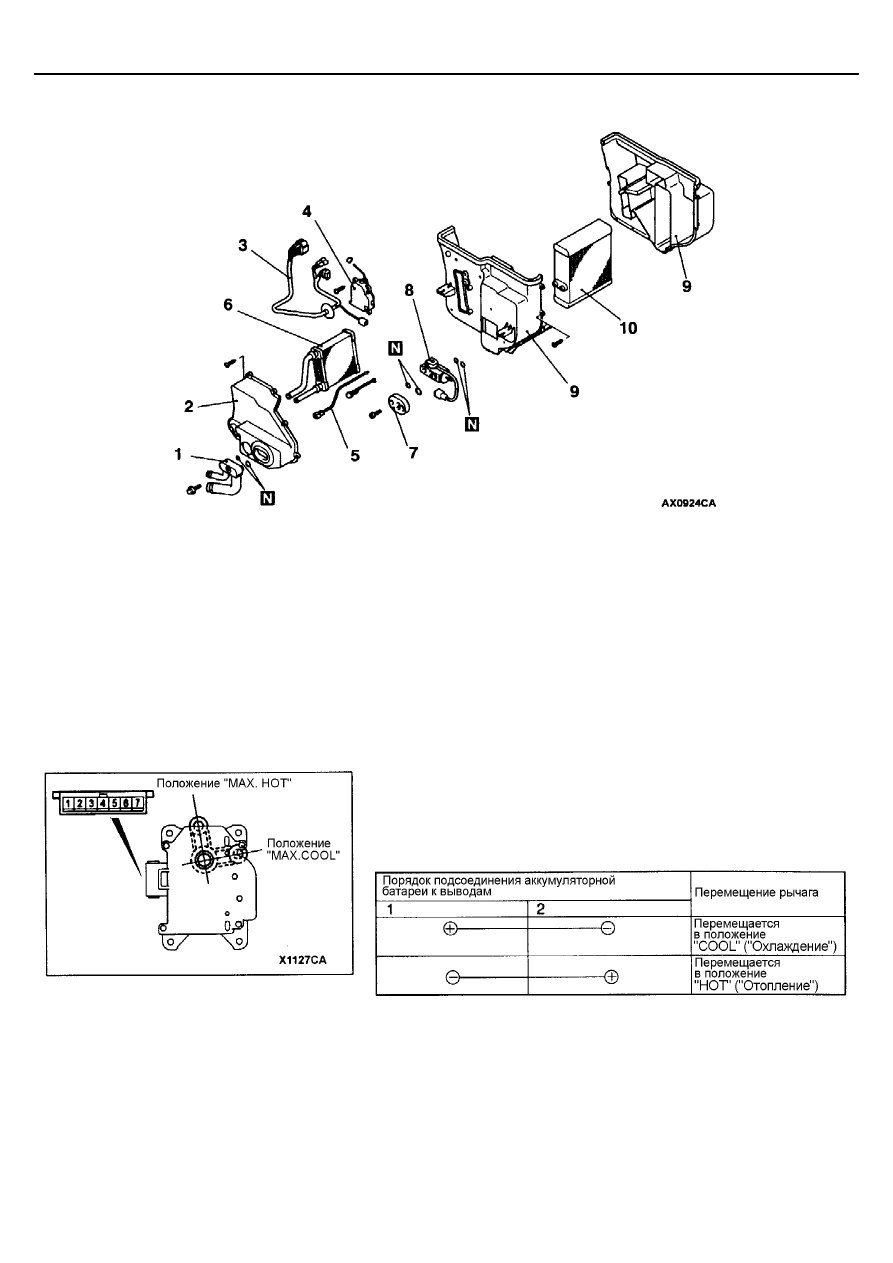

РАЗБОРКА И СБОРКА ЗАДНЕГО ОТОПИТЕЛЯ

Последовательность разборки
1. Фланец со штуцерами трубок в сборе
2. Крышка отопителя
3. Жгут проводов в сборе
4. Электродвигатель привода заслонки

смешения потоков воздуха (Автомоби-
ли с задним отопителем)

5. Датчик температуры воздуха (Автомо-

били с задним кондиционером)

6. Радиатор отопителя (Автомобили с

задним отопителем)

7. Соединительный фланец

(Автомобили с задним кондиционером)

8. Расширительный клапан

(Автомобили с задним кондиционером)

9. Корпус отопителя
10. Испаритель

(Автомобили с задним кондиционером)

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЗАСЛОНКИ
СМЕШЕНИЯ ПОТОКОВ ВОЗДУХА
Проверка электродвигателя

Внимание:
Если рычаг достигнет крайнего положения, (положения остановки),
прекратите подачу напряжения.

Проверка потенциометра

в ходе предыдущей проверки измерьте значения сопротивлений между
выводами 3 и 5, а также между выводами 3 и 7 – они должны постепенно
изменяться в указанном диапазоне.
Номинальное значение сопротивления: 1,2 – 4,8 кОм

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Задний отопитель и задний кондиционер

55A-39

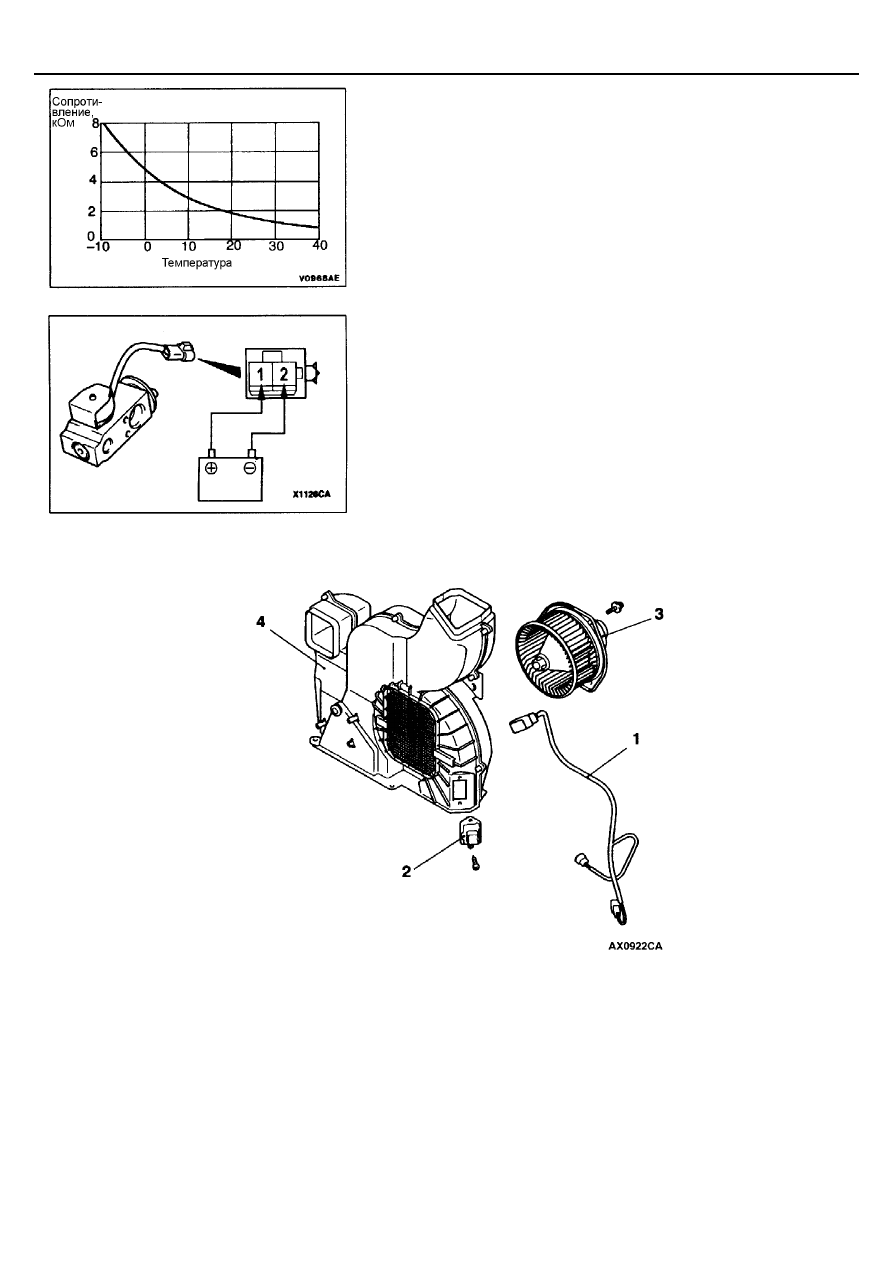

Проверка датчика температуры воздуха

Измерьте сопротивление между выводами при двух или более различных
температурах. Значения сопротивлений должны быть близки к указанным
на графике.
ПРИМЕЧАНИЕ:
Значения температур, при которых проводится проверка, не должны выхо-
дить за пределы, указанные на графике.

Проверка расширительного клапана
(магнитного клапана)

При подаче напряжения на вывод №1 магнитного клапана, при заземлен-
ном выводе №2, должен быть слышен звук срабатывания магнитного кла-
пана.

РАЗБОРКА И СБОРКА ЗАДНЕГО ЭЛЕКТРОВЕНТИЛЯТОРА В СБОРЕ

Последовательность разборки
1. Жгут проводов в сборе
2. Резистор

3. Электродвигатель вентилятора в сборе
4. Корпус

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ

Задний отопитель и задний кондиционер /
Выключатель отопителя

55A-40

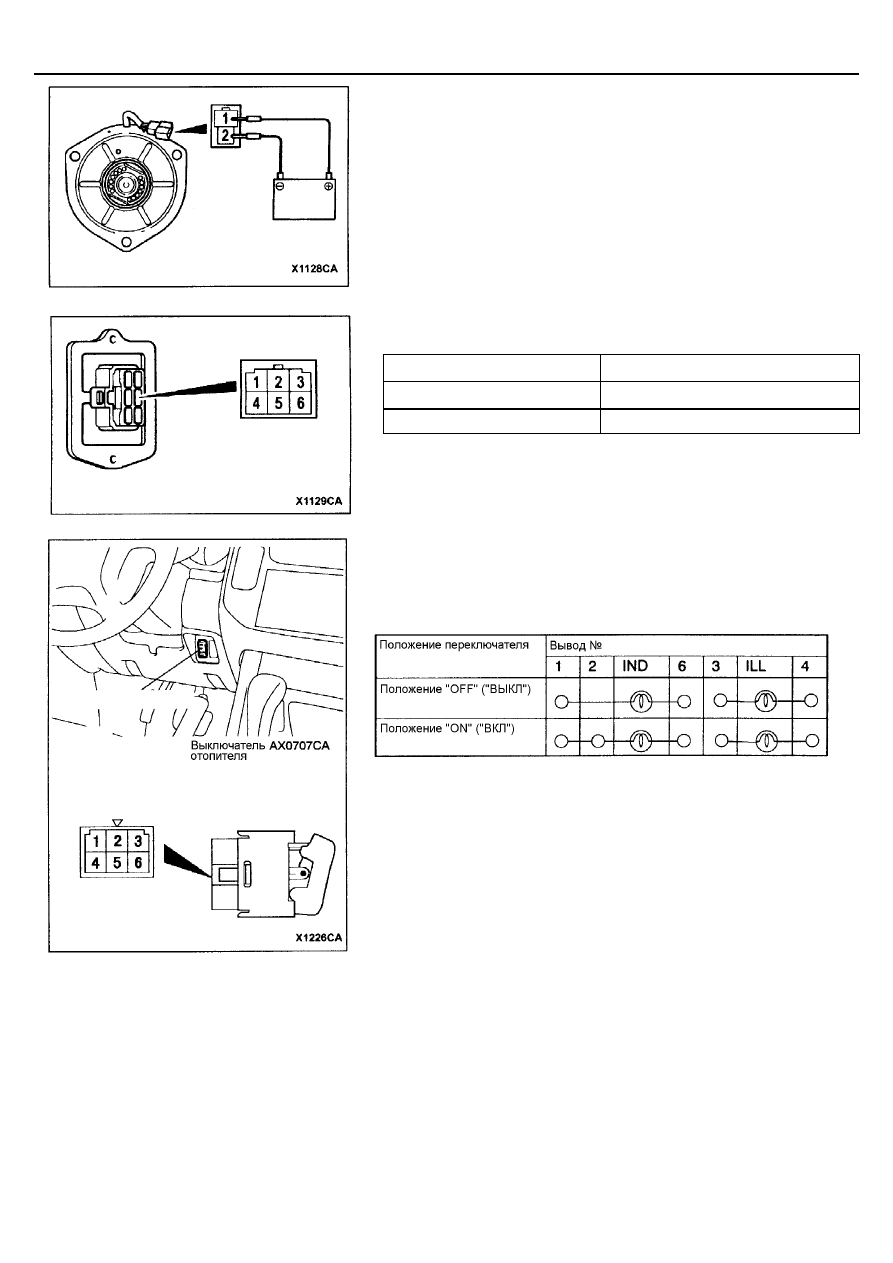

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА

Электродвигатель должен работать при подаче на его выводы напряжения
от аккумуляторной батареи. Более того, во время его работы не должно
быть никаких посторонних шумов.

ПРОВЕРКА РЕЗИСТОРА

Номинальные значения сопротивлений:

Измеряемые выводы

Номинальное сопротивление, Ом

Между выводами №1 и 6

4,9

±

 7 %

Между выводами №1 и 3

1,25

±

 7 %

ВЫКЛЮЧАТЕЛЬ ОТОПИТЕЛЯ <4M41>

ПРОВЕРКА

ПРОВЕРКА ВЫКЛЮЧАТЕЛЯ ОТОПИТЕЛЯ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Компрессор

55A-41

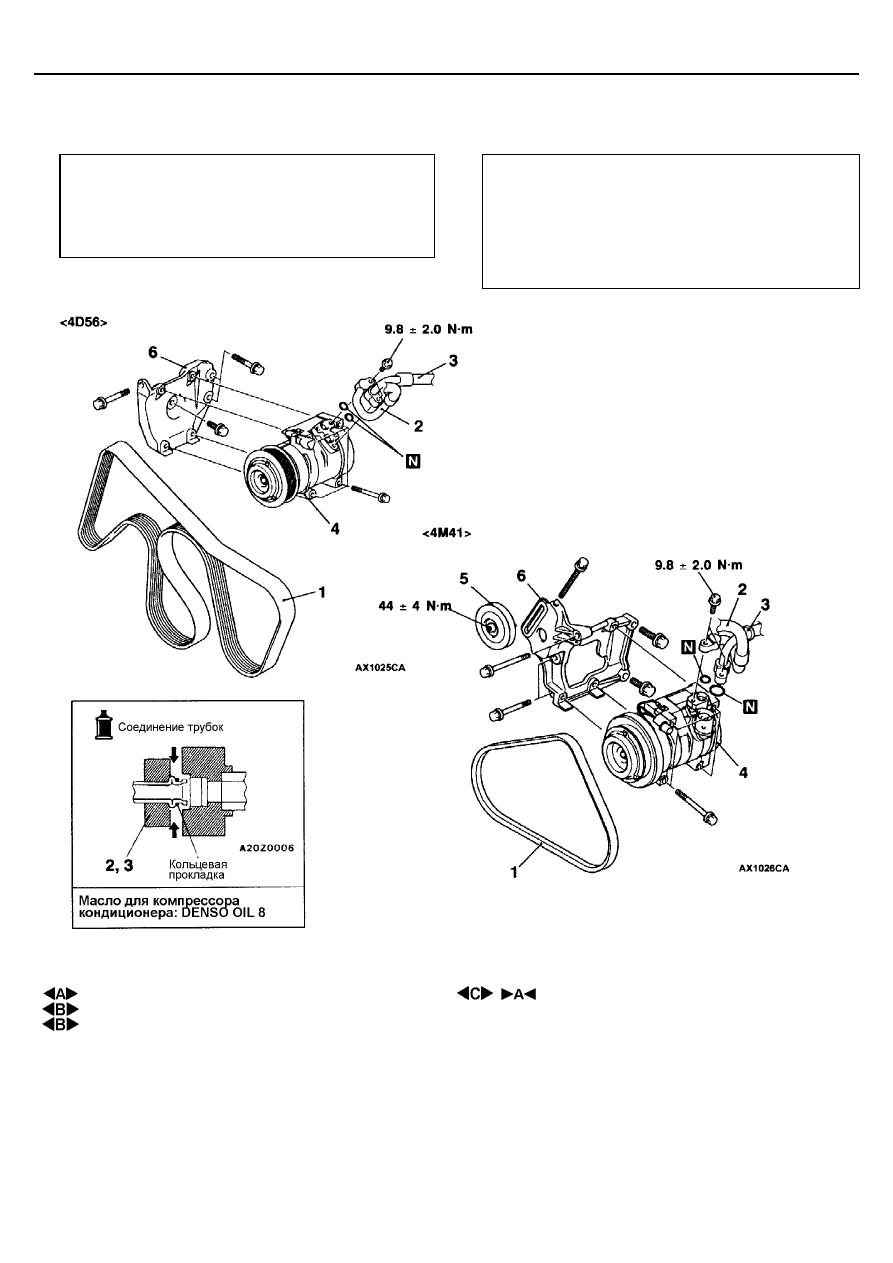

КОМПРЕССОР

СНЯТИЕ И УСТАНОВКА

Предварительные операции

•



Слив хладагента (см. стр. 55А-9).

•



Снятие воздуховода А (см. ГЛАВУ 15 – Фильтр очи-
стки воздуха).

•



Снятие расширительного бачка (см. ГЛАВУ 14 –
Радиатор).

Заключительные операции

•



Заправка хладагента (см. стр. 55А-9).

•



Установка расширительного бачка (см. ГЛАВУ 14 –
Радиатор).

•



Установка воздуховода А (см. ГЛАВУ 15 – Фильтр
очистки воздуха).

•



Проверка натяжения приводного ремня (см. ГЛАВУ
11А, В – Технические операции на автомобиле).

Последовательность снятия
1. Приводной ремень
2. Соединение шланга высокого давления
3. Соединение шланга низкого давления

4. Компрессор
5. Шкив натяжителя в сборе
6. Кронштейн компрессора
