Mitsubishi Pajero (2001+). Руководство - часть 352

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Задний отопитель и задний кондиционер

55A-34

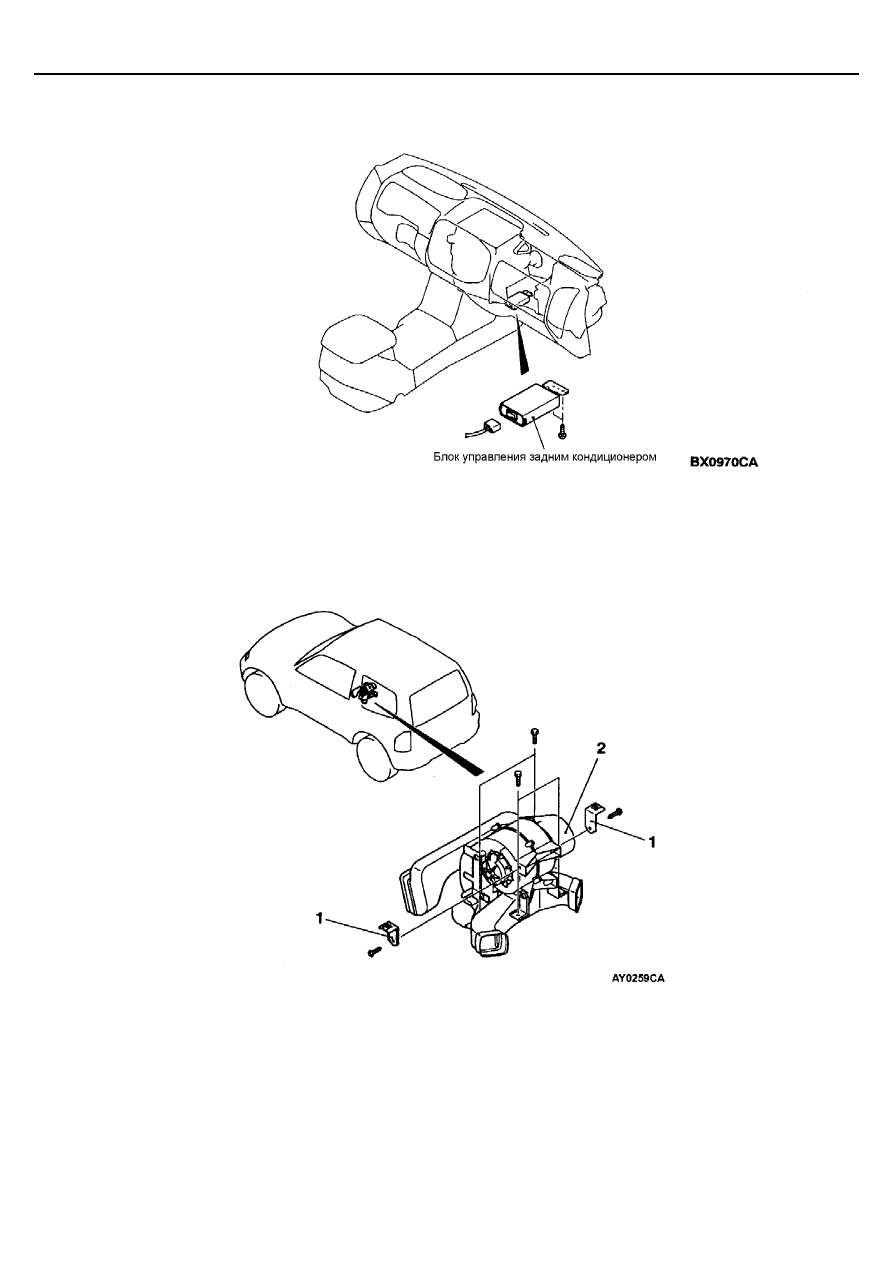

БЛОК УПРАВЛЕНИЯ ЗАДНИМ КОНДИЦИОНЕРОМ
СНЯТИЕ И УСТАНОВКА

ЗАДНИЙ ОТОПИТЕЛЬ (НАПОЛЬНАЯ КОНСОЛЬ)
СНЯТИЕ И УСТАНОВКА

Последовательность снятия

•

  Передняя напольная консоль

(См. ГЛАВУ 52А).

1. Верхний кронштейн
2. Задний отопитель

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Задний отопитель и задний кондиционер

55A-35

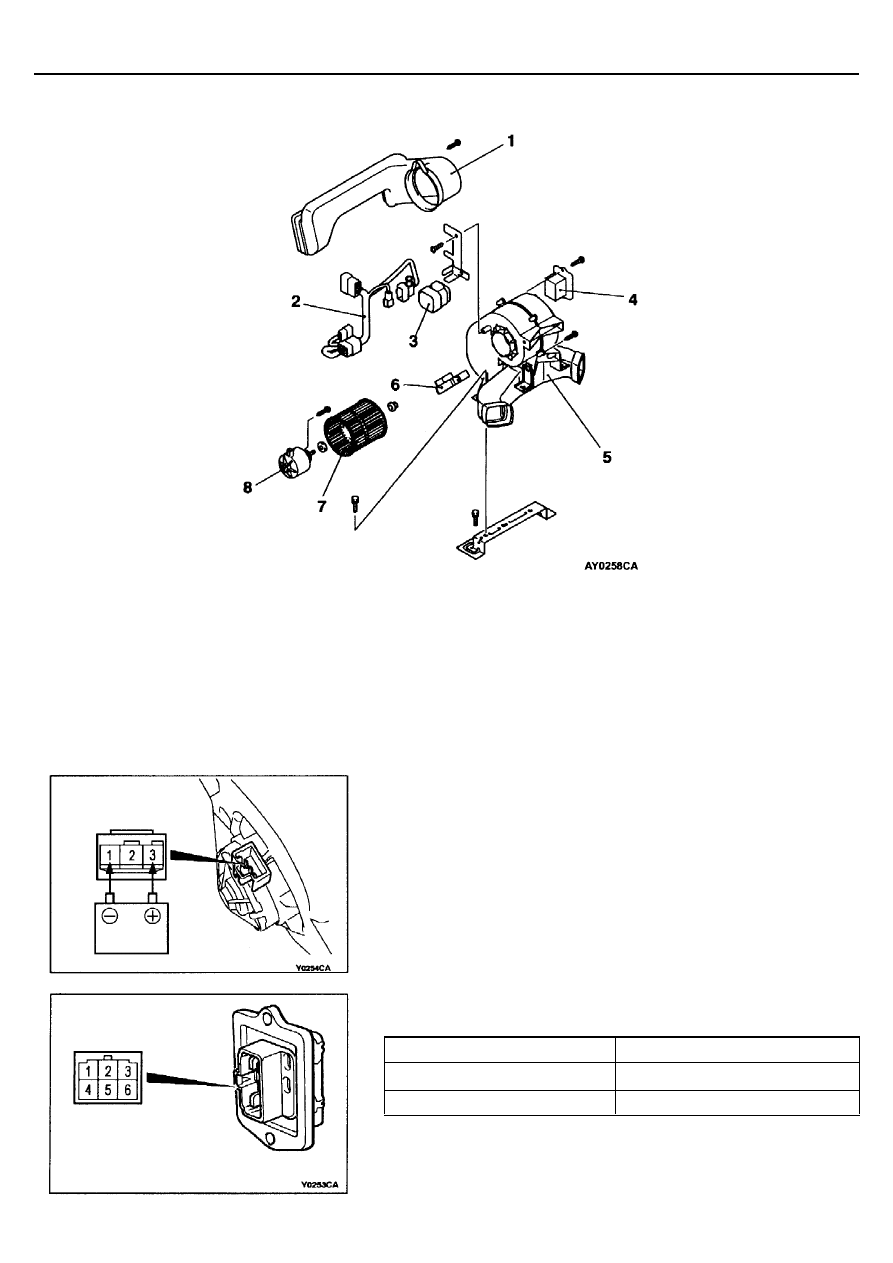

ЗАДНИЙ ОТОПИТЕЛЬ (НАПОЛЬНАЯ КОНСОЛЬ) РАЗБОРКА И СБОРКА

Последовательность разборки
1. Задний впускной воздуховод
2. Жгут проводов в сборе
3. Реле
4. Резистор

5. Корпус отопителя
6. Нагревательный элемент отопителя
7. Электровентилятор
8. Электродвигатель вентилятора

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА

Электродвигатель должен работать при подаче на его выводы напряжения
от аккумуляторной батареи. Более того, во время его работы не должно
быть никаких посторонних шумов.

ПРОВЕРКА РЕЗИСТОРА

Номинальные значения сопротивлений:

Измеряемые выводы

Номинальное сопротивление, Ом

Между выводами №1 и 6

4,9

±

 7 %

Между выводами №1 и 3

1,25

±

 7 %

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Задний отопитель и задний кондиционер

55A-36

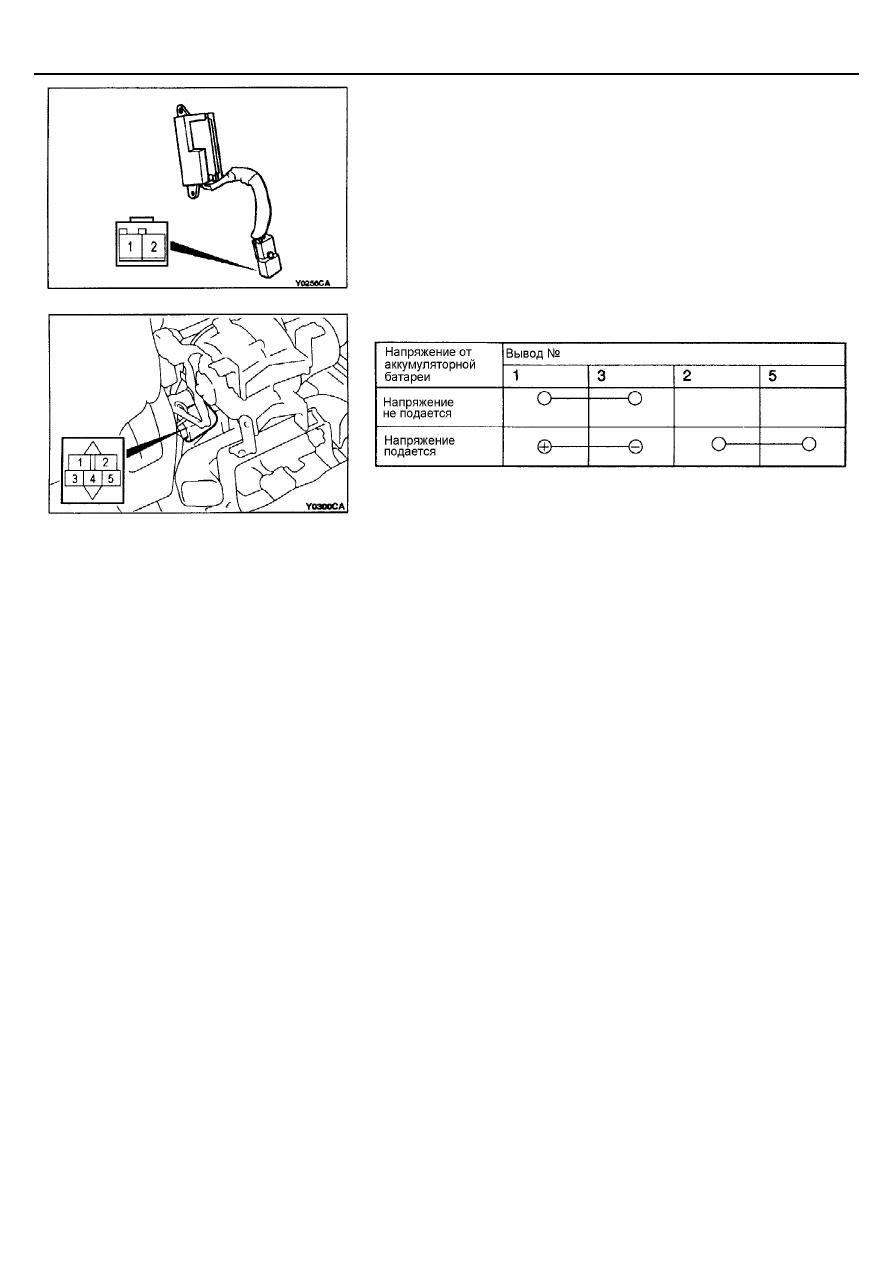

ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО
ОТОПИТЕЛЯ

Цепь между выводами должна быть замкнута.

ПРОВЕРКА ЦЕПЕЙ РЕЛЕ

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Задний отопитель и задний кондиционер

55A-37

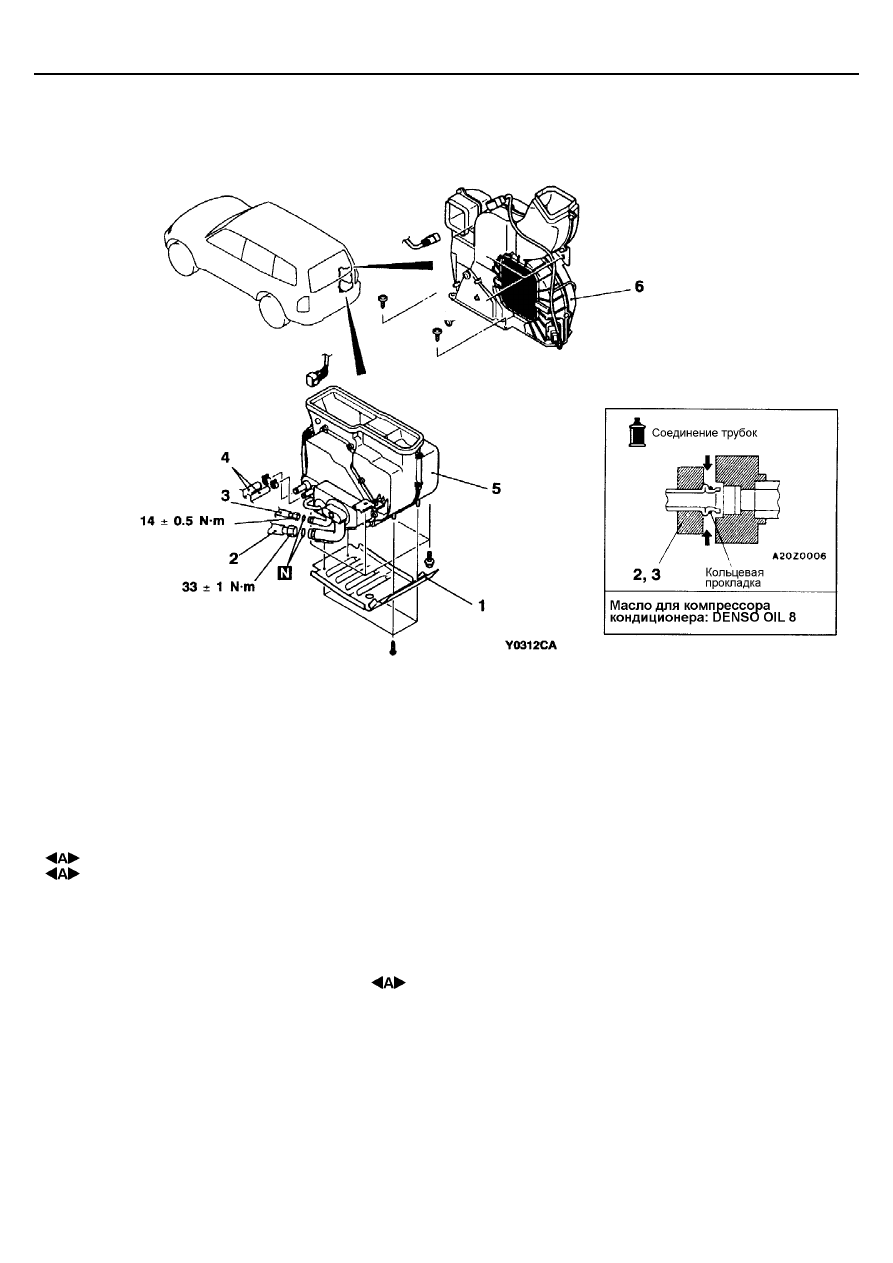

ЗАДНИЙ ОТОПИТЕЛЬ И ЗАДНИЙ ЭЛЕКТРОВЕНТИЛЯТОР В СБОРЕ (ЗАДНЯЯ
БОКОВАЯ ОБЛИЦОВКА)
СНЯТИЕ И УСТАНОВКА

Последовательность снятия заднего
отопителя

•

  Слив и заправка хладагента

(См. стр. 55А-9).

•

  Слив и заливка охлаждающей жидкости

двигателя
(См. ГЛАВУ 14 – Технические операции
на автомобиле).

•

  Задний брызговик (см. ГЛАВУ 51).

1. Крышка отопителя
2. Соединение трубки низкого давления С
3. Соединение трубки высокого давления D
4. Соединение шланга отопителя
5. Задний отопитель

Последовательность снятия заднего электро-
вентилятора

•

  Верхняя задняя боковая облицовка (правая),

нижняя задняя боковая облицовка (правая)
(См. ГЛАВУ 52А – Облицовка).

•

  Задний боковой воздуховод, болт крепления

заднего нижнего воздуховода (в область ног) А,
болт крепления воздуховода стойки
(См. стр. 55А-55).

6. Задний электровентилятор в сборе

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ТРУБКИ НИЗКОГО ДАВЛЕНИЯ С /

ТРУБКИ ВЫСОКОГО ДАВЛЕНИЯ D

Закройте отверстия в испарителе и в отсоединенных шлангах пробками,
чтобы не допустить попадания в них посторонних частиц.

Внимание:
Отверстия должны быть закрыты герметично, иначе компрессорное
масло и ресивер быстро впитают влагу из окружающего воздуха.
