Mitsubishi Pajero (2001+). Руководство - часть 351

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Передний кондиционер

55A-30

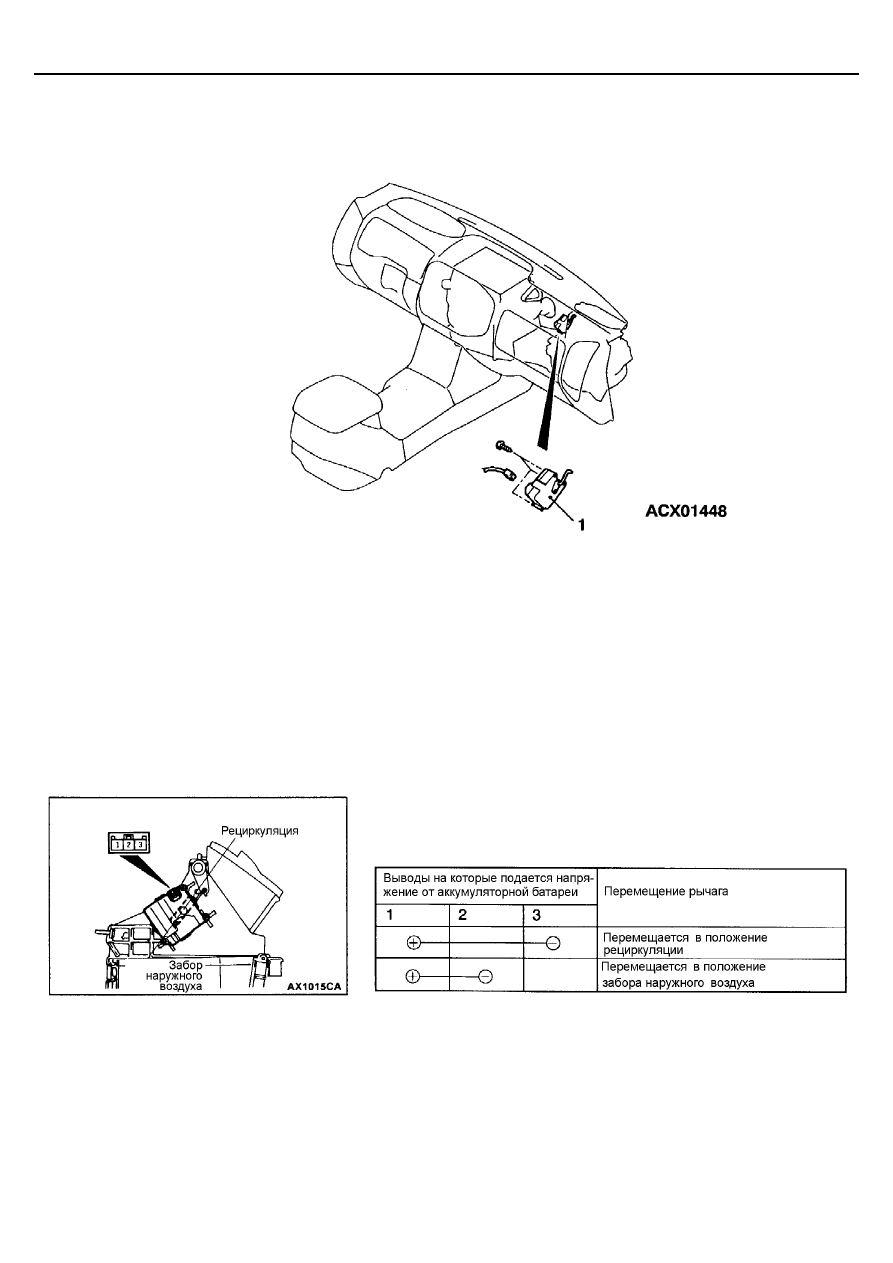

ЭЛЕКТРОДВИГАТЕЛЬ ПРИВОДА ЗАСЛОНКИ ВЫБОРА РЕЖИМА ЗАБОРА
ВОЗДУХА
СНЯТИЕ И УСТАНОВКА

Последовательность снятия

•

  Вещевой (перчаточный) ящик

(См. ГЛАВУ 52А – Панель приборов).

1. Электродвигатель привода заслонки вы-

бора режима забора воздуха

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ПРИВОДА ЗАСЛОНКИ
ВЫБОРА РЕЖИМА ЗАБОРА ВОЗДУХА

Внимание:
Если рычаг достигнет крайнего положения, (положения остановки),
прекратите подачу напряжения.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Передний кондиционер

55A-31

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ (КОМПРЕССОР С АВТОМАТИЧЕСКИМ
УПРАВЛЕНИЕМ) И ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА В СБОРЕ
СНЯТИЕ И УСТАНОВКА

Последовательность снятия

•

  Нижний кожух (см. ГЛАВУ 52А – Панель приборов).

1. Фиксатора датчика температуры воздуха
2. Электронный блок управления (компрессор с

автоматическим управлением) и датчик температуры воздуха в сборе

ПРОВЕРКА

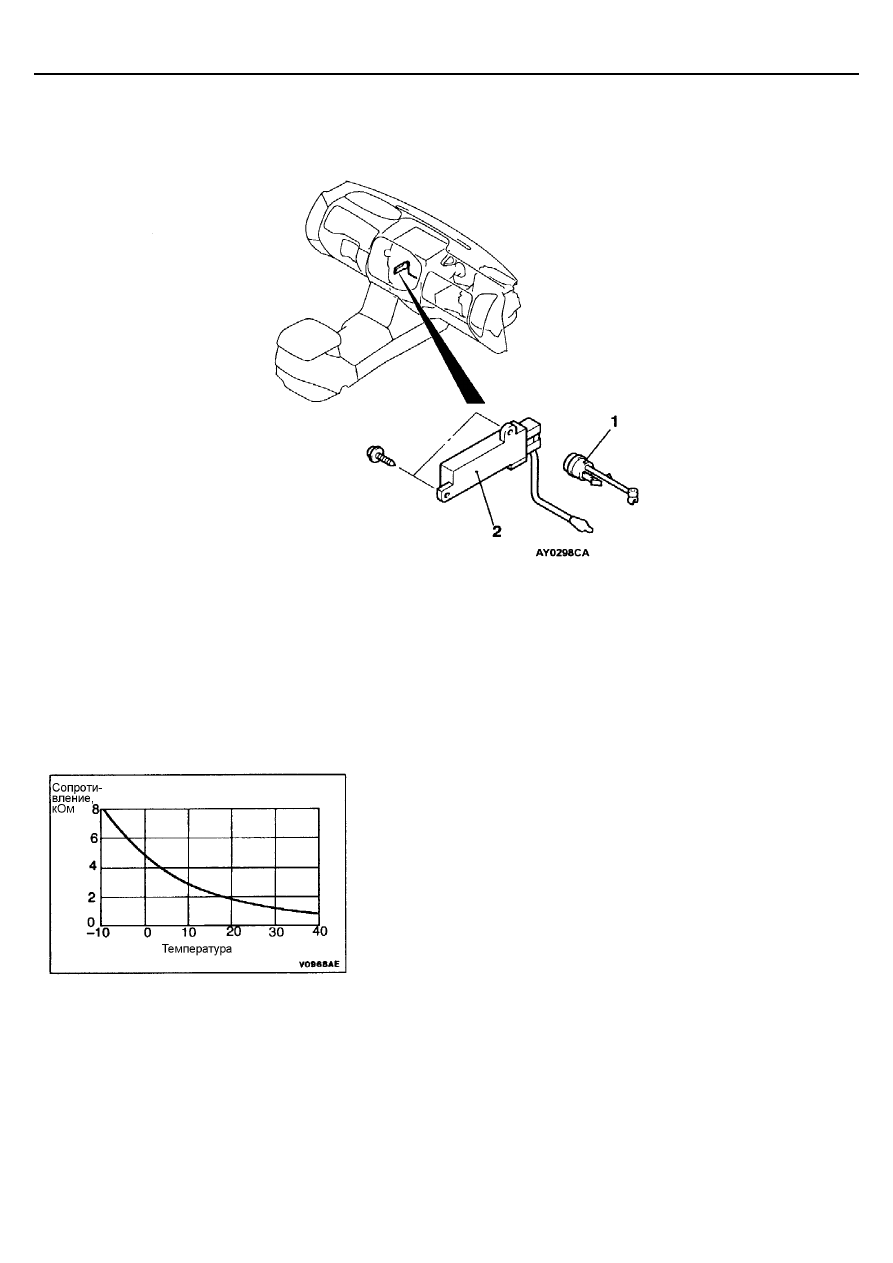

ПРОВЕРКА ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА

Измерьте сопротивление между выводами при двух или более различных
температурах. Значения сопротивлений должны быть близки к значениям
указанным на графике.
ПРИМЕЧАНИЕ:
Значения температур, при которых проводится проверка, не должны выхо-
дить за пределы, указанные на графике.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Задний отопитель и задний кондиционер

55A-32

ЗАДНИЙ ОТОПИТЕЛЬ И ЗАДНИЙ КОНДИЦИОНЕР

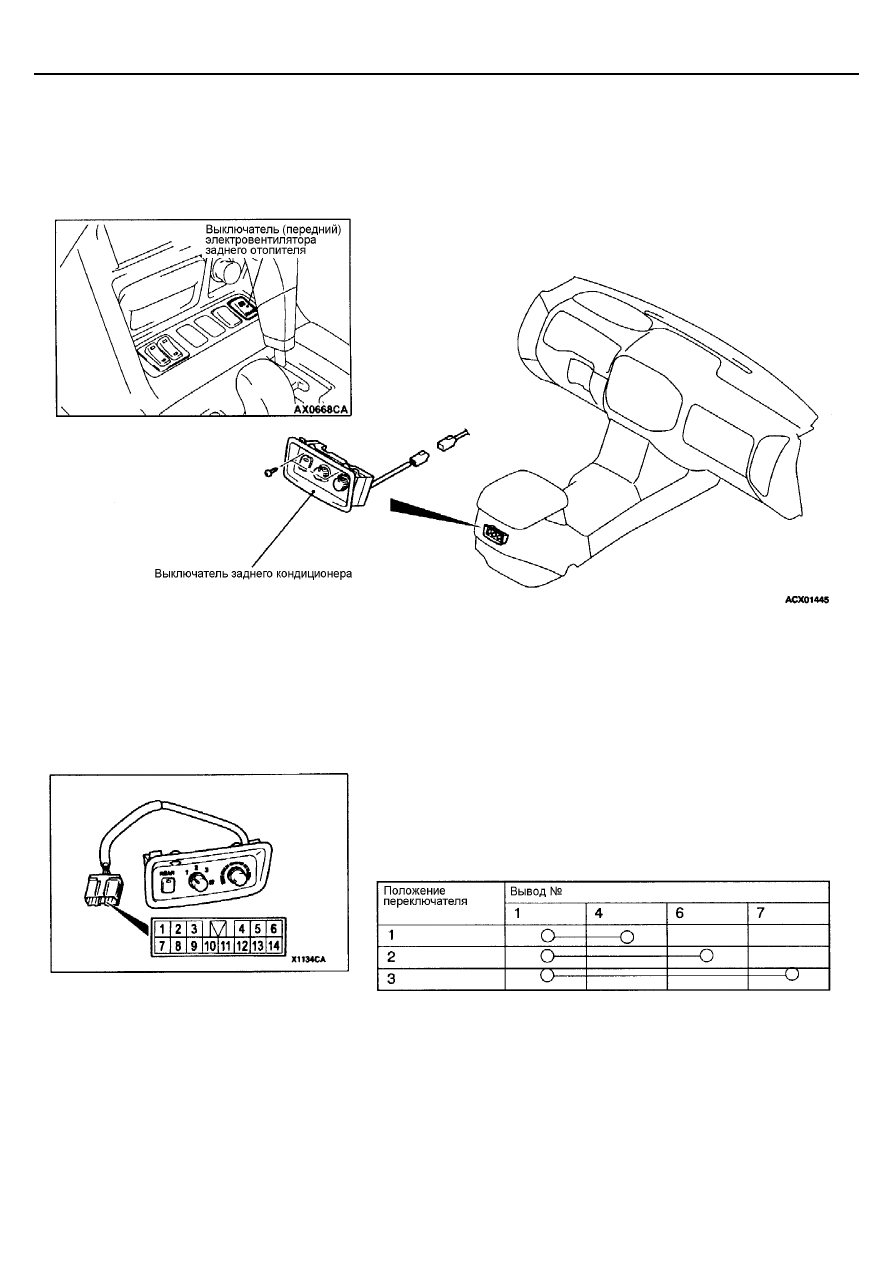

ВЫКЛЮЧАТЕЛЬ ЗАДНЕГО КОНДИЦИОНЕРА, ВЫКЛЮЧАТЕЛЬ (ПЕРЕДНИЙ)
ЭЛЕКТРОВЕНТИЛЯТОРА ЗАДНЕГО ОТОПИТЕЛЯ
СНЯТИЕ И УСТАНОВКА

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА ОТО-
ПИТЕЛЯ
Проверка переключателя регулировки силы воздушного
потока

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Задний отопитель и задний кондиционер

55A-33

Проверка переключателя заднего электровентилятора

Задний электровентилятор может либо включаться, либо выключаться.

Проверка переключателя регулировки температуры

Подсоедините омметр между выводами №3 и 5 разъема, а также между
выводами 6 и 13. Значения сопротивлений должны постепенно изменяться
в указанном диапазоне при переключении переключателя.
Номинальное значение сопротивлений: 0 – 3 кОм

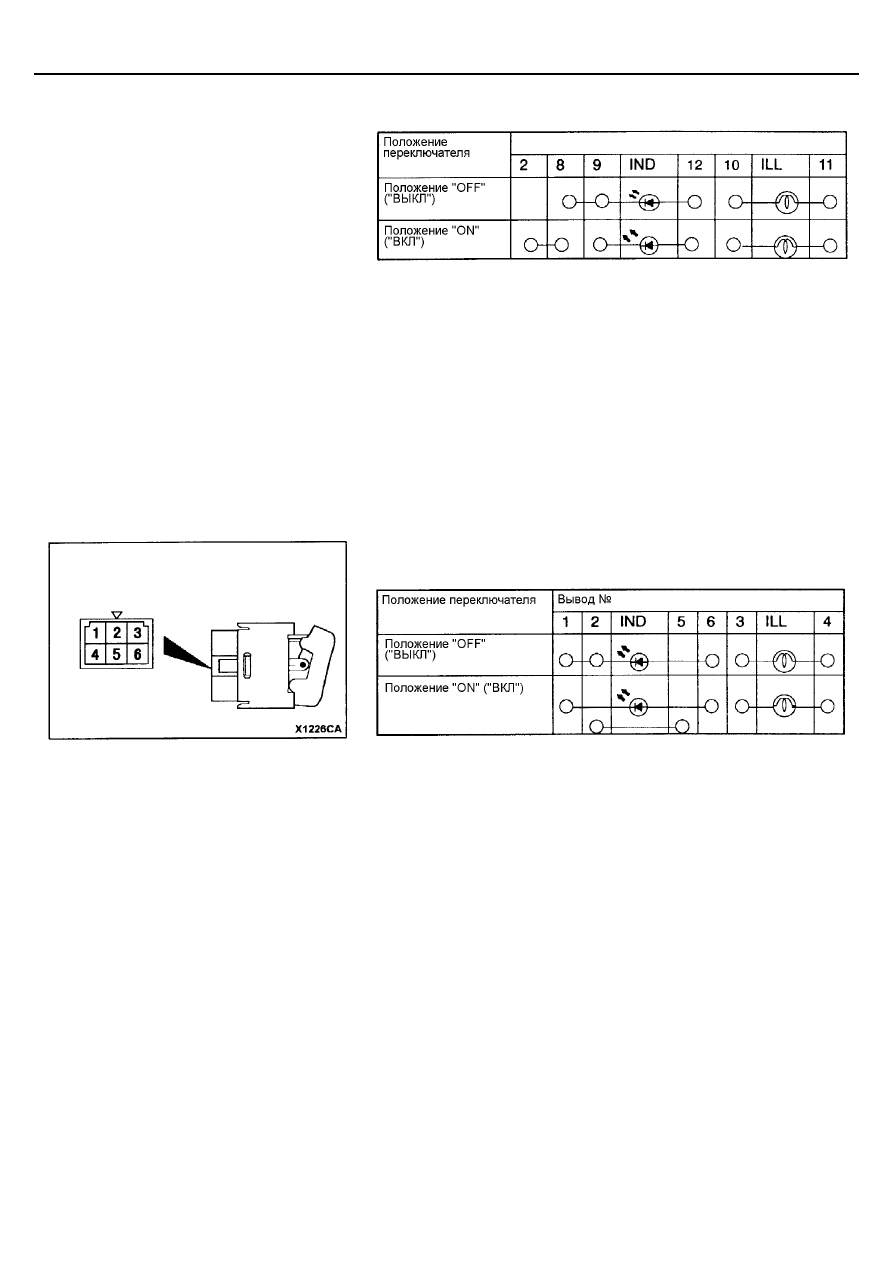

Проверка цепей выключателя (переднего) электровенти-
лятора заднего отопителя
