ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Технические операции на автомобиле

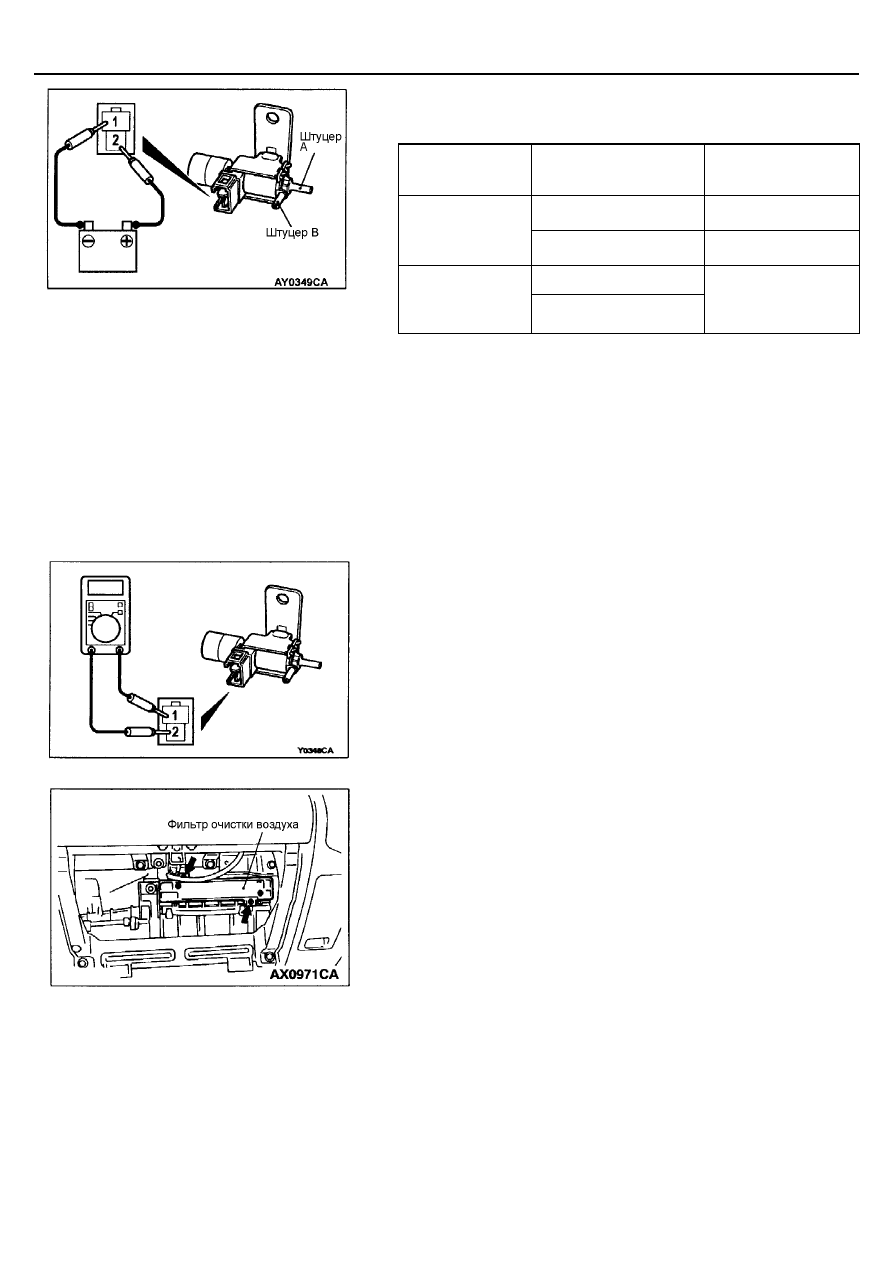

55A-22

4.

Создайте разряжение и проверьте герметичность, подавая и не пода-
вая напряжение напрямую от аккумуляторной батареи на выводы
электромагнитного клапана.

Напряжение
аккумуляторной
батареи

Штуцер В

Разряжение

Открыт

Разряжение уходит
через штуцер В

Напряжение
подается

Прикрыт пальцем *

1

Разряжение
сохраняется

Открыт

Напряжение
не подается

Прикрыт пальцем *

2

Разряжение
сохраняется

ПРИМЕЧАНИЕ:
В случае отмеченном *

1

, разряжение можно почувствовать, а в случае

отмеченном *

2

, разряжение почувствовать невозможно.

5.

Измерьте сопротивление электромагнитного клапана.
Номинальное значение: Приблизительно 40 Ом

6.

При отсоединении вакуумного шланга, всегда наносите сборочную
метку для того, чтобы позже установить вакуумный шланг в исходное
положение.

ЗАМЕНА ФИЛЬТРА ОЧИСТКИ ВОЗДУХА

1.

Снимите вещевой (перчаточный) ящик (см. ГЛАВУ 52А – Панель при-
боров).

2.

Выверните два винта указанных на рисунке, и замените фильтр очи-
стки воздуха.

3.  Установите фильтр очистки воздуха.
4.

Установите вещевой (перчаточный) ящик.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Передний кондиционер

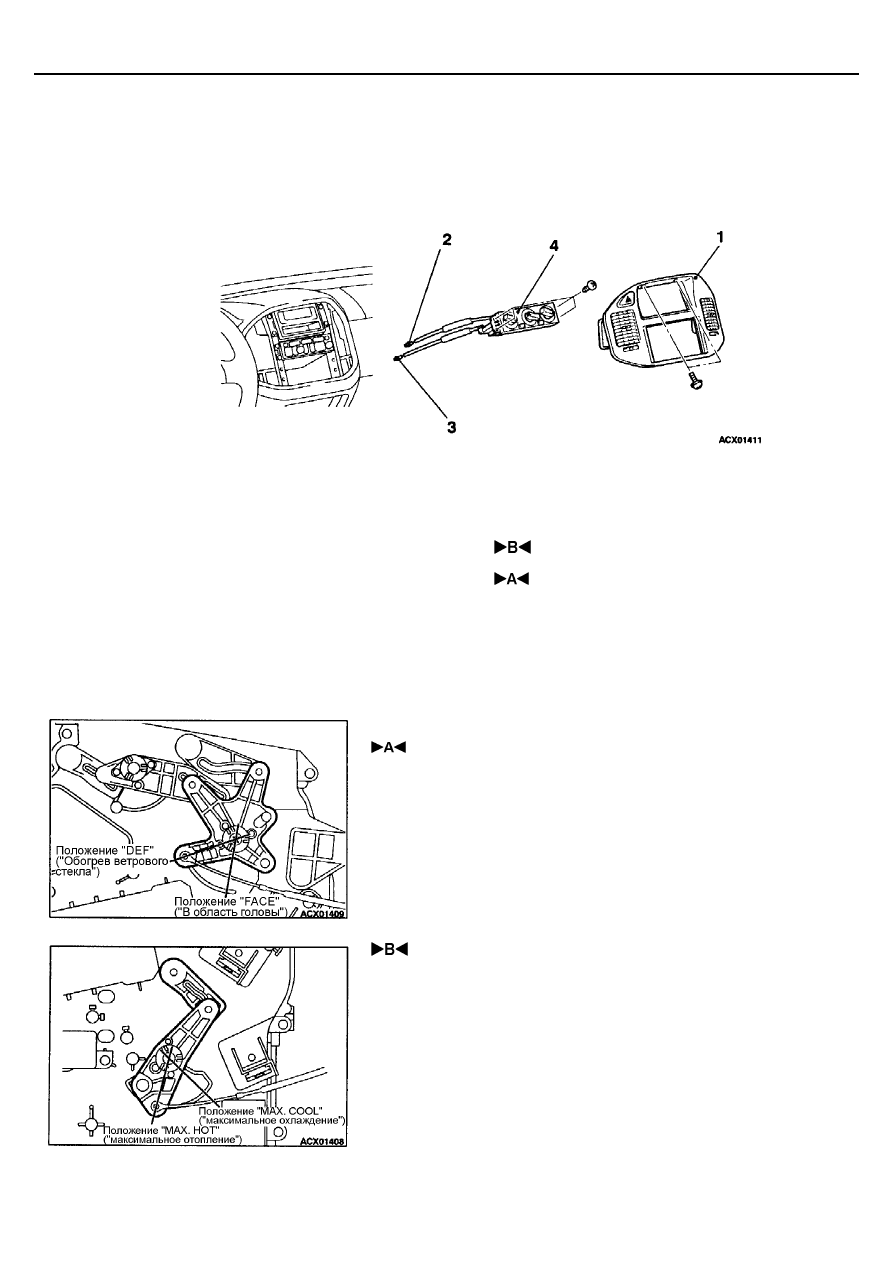

55A-23

ПЕРЕДНИЙ КОНДИЦИОНЕР

ПАНЕЛЬ УПРАВЛЕНИЯ ОТОПИТЕЛЕМ В СБОРЕ И ВЫКЛЮЧАТЕЛЬ КОНДИ-
ЦИОНЕРА
СНЯТИЕ И УСТАНОВКА

Последовательность снятия

•

  Передняя напольная консоль (см. ГЛА-

ВУ 52А).

•

  Нижняя панель (см. ГЛАВУ 52А – Па-

нель приборов).

•

  Нижний воздуховод (в область ног) С

•

  Нижний воздуховод (в область ног) D

1. Центральная панель (см. ГЛАВУ 52А – Па-

нель приборов).

2. Соединение троса привода заслонки сме-

шения потоков воздуха

3. Соединение троса привода заслонки подачи

воздуха

4. Панель управления отопителем в сборе

ОСНОВНЫЕ ОПЕРАЦИИ ПО УСТАНОВКЕ

 СОЕДИНЕНИЕ ТРОСА ПРИВОДА ЗАСЛОНКИ ПОДАЧИ

ВОЗДУХА

1.

Установите рукоятку управления приводом заслонки подачи воздуха в
положение “DEF” («Обогрев ветрового стекла»).

2.

Установите рычаг привода заслонки подачи воздуха отопителя в по-
ложение “DEF” («Обогрев ветрового стекла») (поворачивайте рычаг
привода заслонки по часовой стрелке до упора), и затем подсоедини-
те трос к рычагу.

 СОЕДИНЕНИЕ ТРОСА ПРИВОДА ЗАСЛОНКИ СМЕ-

ШЕНИЯ ПОТОКОВ ВОЗДУХА

1.

Установите рукоятку регулировки температуры на панели управления
отопителем в положение "максимальный обогрев".

2.

Установите рычаг привода заслонки смешения потоков воздуха блока
отопителя в положение “MAX. HOT” ("максимальное отопление ") (по-
ворачивайте рычаг привода заслонки по часовой стрелке до упора), и
затем подсоедините трос к рычагу.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Передний кондиционер

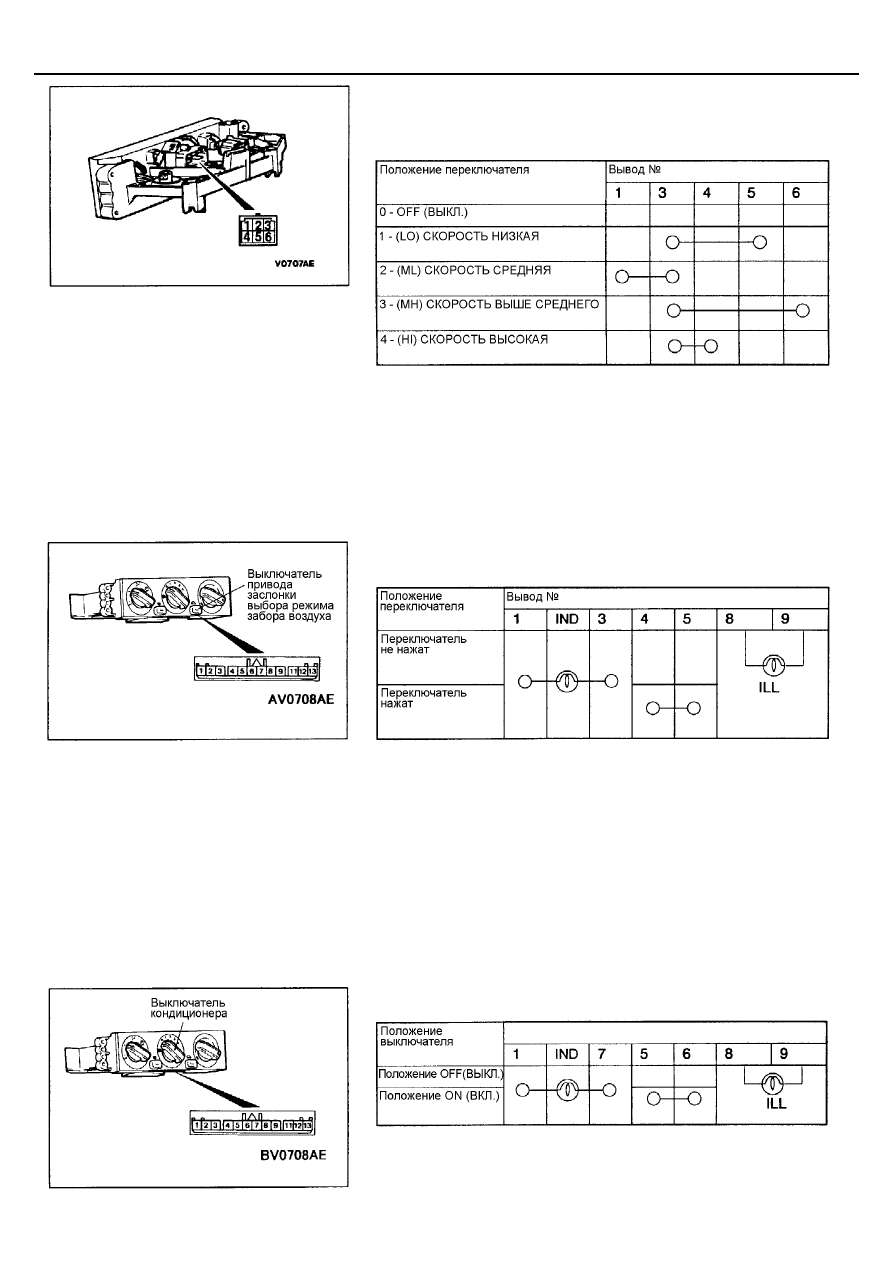

55A-24

ПРОВЕРКА

ПРОВЕРКА ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ РЕЖИМОВ РАБОТЫ
ЭЛЕКТРОВЕНТИЛЯТОРА ОТОПИТЕЛЯ

ПРОВЕРКА ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ ПРИВОДА ЗАСЛОН-
КИ ВЫБОРА РЕЖИМА ЗАБОРА ВОЗДУХА

ПРОВЕРКА ЦЕПИ ВЫКЛЮЧАТЕЛЯ КОНДИЦИОНЕРА

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Передний кондиционер

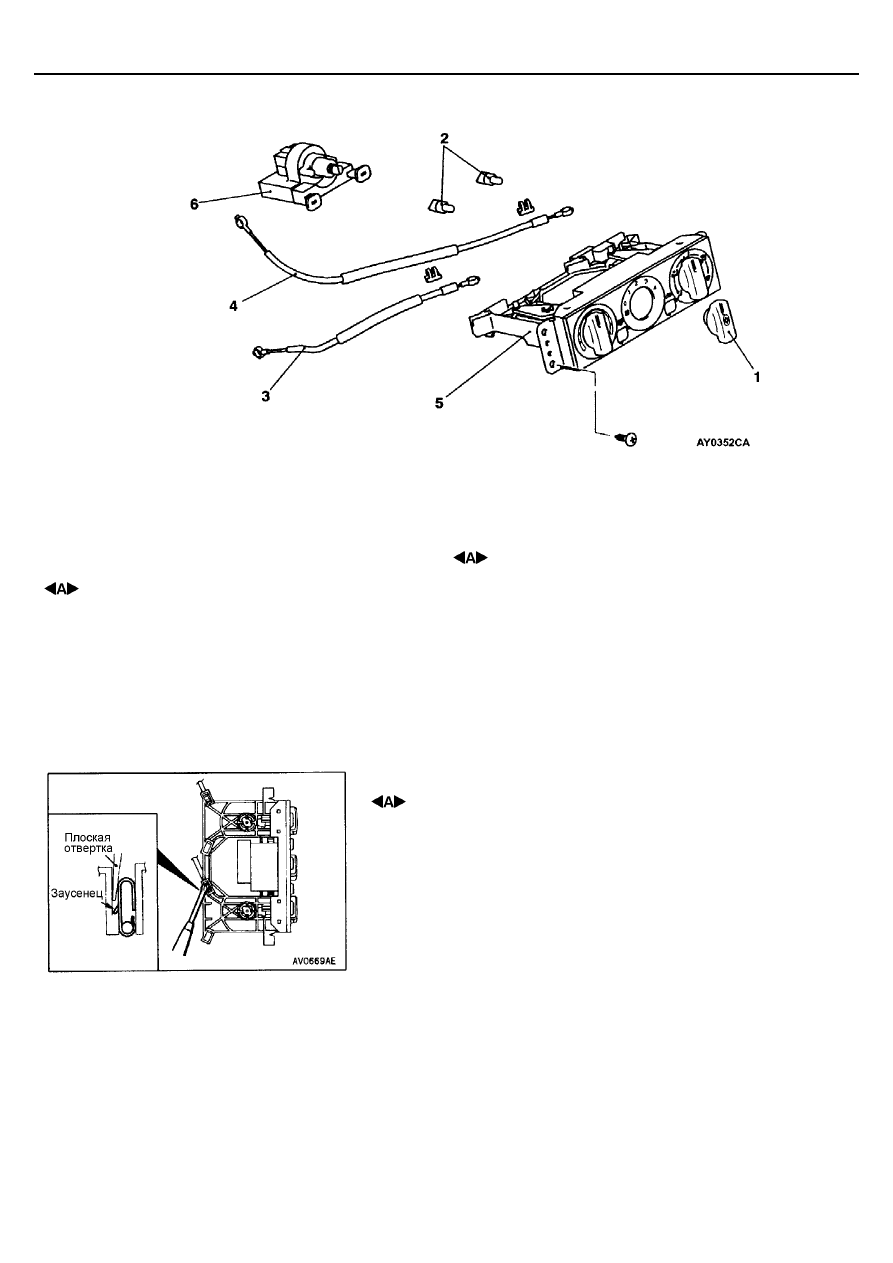

55A-25

РАЗБОРКА И СБОРКА

Последовательность снятия
1. Ручка в сборе
2. Лампочка
3. Трос привода заслонки подачи воздуха

4. Трос привода заслонки смешения потоков

воздуха

5. Панель управления отопителем
6. Переключатель режимов вентилятора ото-

пителя

ОСНОВНЫЕ ОПЕРАЦИИ ПО РАЗБОРКЕ

 СНЯТИЕ ТРОСА ПРИВОДА ЗАСЛОНКИ СМЕШЕНИЯ

ПОТОКОВ ВОЗДУХА / ТРОСА ПРИВОДА ЗАСЛОНКИ ПО-
ДАЧИ ВОЗДУХА

Вставьте плоскую отвертку в зажим основания панели управления с внут-
ренней стороны и отогните заусенец зажима, чтобы отсоединить тросы.
