Mitsubishi Pajero (2001+). Руководство - часть 350

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Передний кондиционер

55A-26

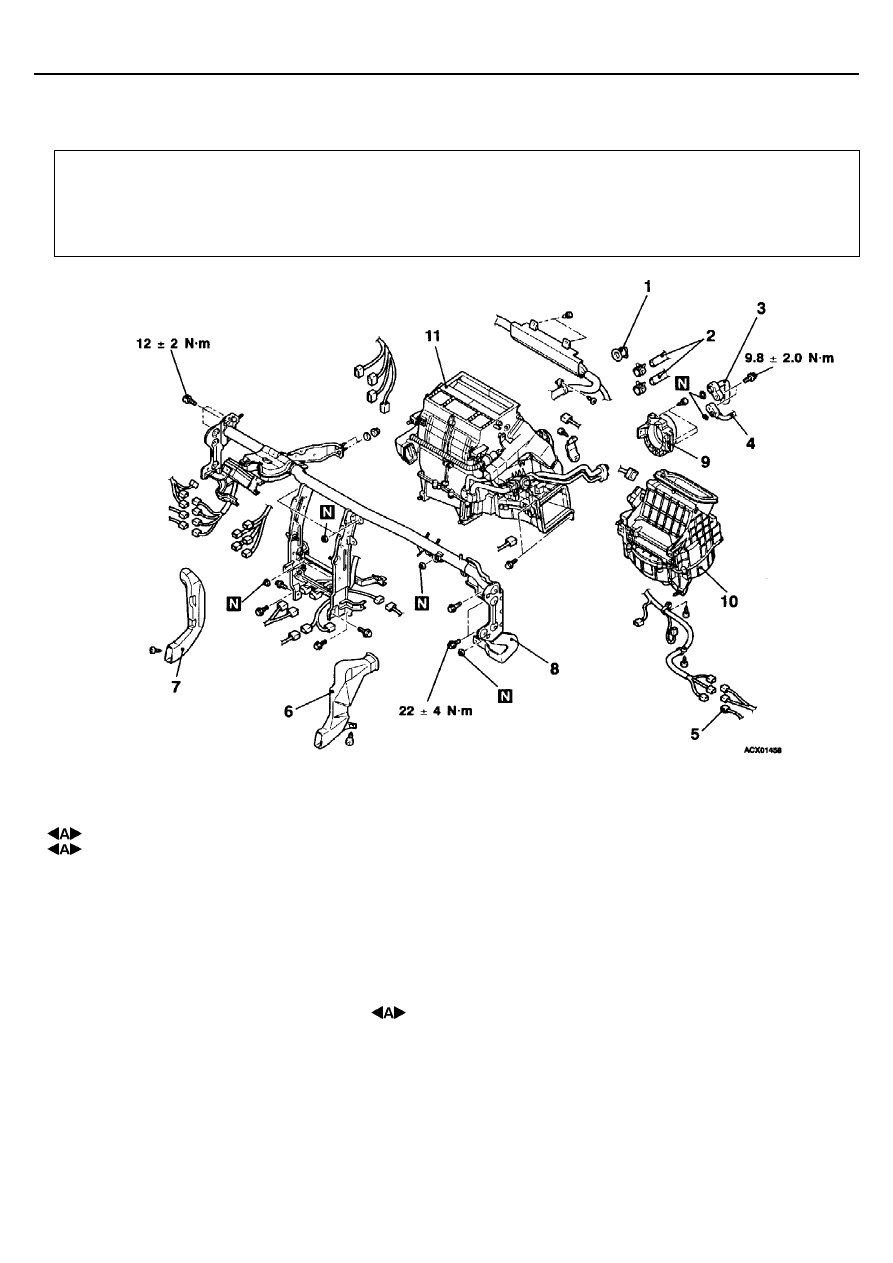

ОТОПИТЕЛЬ И ЭЛЕКТРОВЕНТИЛЯТОР В СБОРЕ
СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции

•



Слив и заправка хладагента (см. стр. 55А-9)

•



Слив и заливка охлаждающей жидкости двигателя (см. ГЛАВУ 14 – Технические операции на автомобиле).

•



Снятие и установка панели приборов (см. ГЛАВУ 52А).

•



Отворачивание и заворачивание болта крепления вала рулевой колонки к передней поперечной балке (см. ГЛАВУ 37А
– Рулевое колесо и вал).

Последовательность снятия
1. Дренажный шланг
2. Соединение шланга отопителя
3. Соединение шланга низкого давления
4. Соединение трубки высокого давления А
5. Электрические разъемы
6. Нижний воздуховод (в область ног) В

7. Нижний воздуховод (в область ног)
8. Передняя поперечная балка в сборе
9. Фланцевый кронштейн
10. Электровентилятор отопителя в сборе
11. Отопитель

ОСНОВНЫЕ ОПЕРАЦИИ ПО СНЯТИЮ

 ОТСОЕДИНЕНИЕ ШЛАНГА НИЗКОГО ДАВЛЕНИЯ /

ТРУБКИ ВЫСОКОГО ДАВЛЕНИЯ А

Закройте отверстия в испарителе и в отсоединенных шлангах пробками,
чтобы не допустить попадания в них посторонних частиц.

Внимание:
Отверстия должны быть закрыты герметично, иначе компрессорное
масло и ресивер быстро впитают влагу из окружающего воздуха.

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Передний кондиционер

55A-27

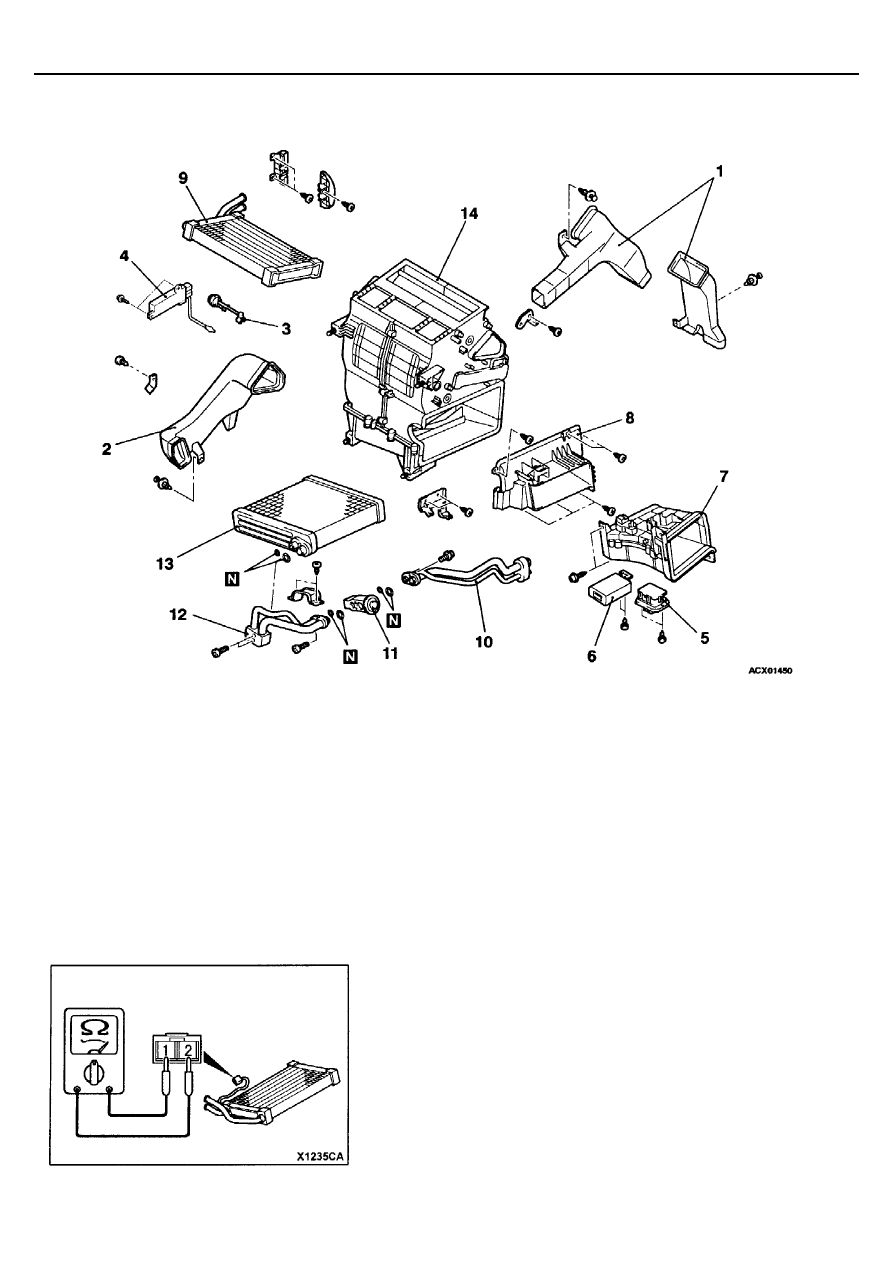

РАЗБОРКА И СБОРКА ОТОПИТЕЛЯ В СБОРЕ

Последовательность разборки
1. Нижний воздуховод (в область ног) А
2. Нижний воздуховод (в область ног) С
3. Фиксатор датчика температуры воздуха
4. Электронный блок управления (компрес-

сор с автоматическим управлением) и
датчик температуры воздуха в сборе

5. Резистор (Прим. редактора – в англ. ори-

гинале aspirator hose, что не соответст-
вует рисунку)

6. Блок управления задним кондиционером

(Автомобили с двойным кондиционером)

7. Центральный воздуховод
8. Переходник центрального воздуховода в сборе
9. Радиатор отопителя
10. Передние трубки в сборе
11. Расширительный клапан
12. Трубки
13. Испаритель
14. Корпус
Примечание редактора: Нумерация узлов и дета-
лей изменена по сравнению с английским оригина-
лом чтобы соответствовать рисунку.

ПРОВЕРКА

ПРОВЕРКА ДОПОЛНИТЕЛЬНОГО ЭЛЕКТРИЧЕСКОГО
ОТОПИТЕЛЯ (Двигатель 4М41)

Цепь между выводами должна быть замкнута

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Передний кондиционер

55A-28

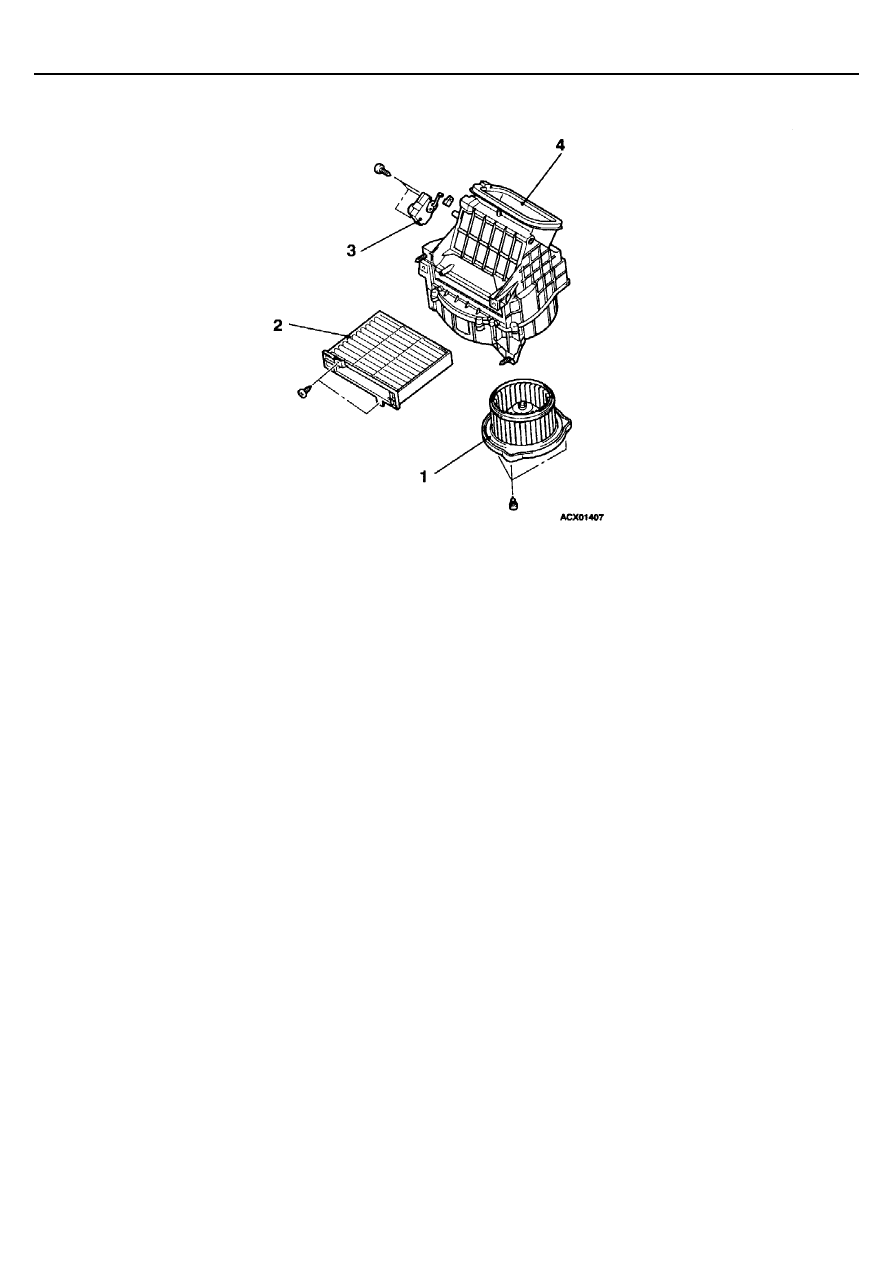

РАЗБОРКА И СБОРКА ЭЛЕКТРОВЕНТИЛЯТОРА

Последовательность разборки
1. Электродвигатель вентилятора
2. Фильтр очистки воздуха (Автомобили с

фильтром очистки воздуха)

3. Электродвигатель привода заслонки выбора

режима забора воздуха

4. Корпус

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Передний кондиционер

55A-29

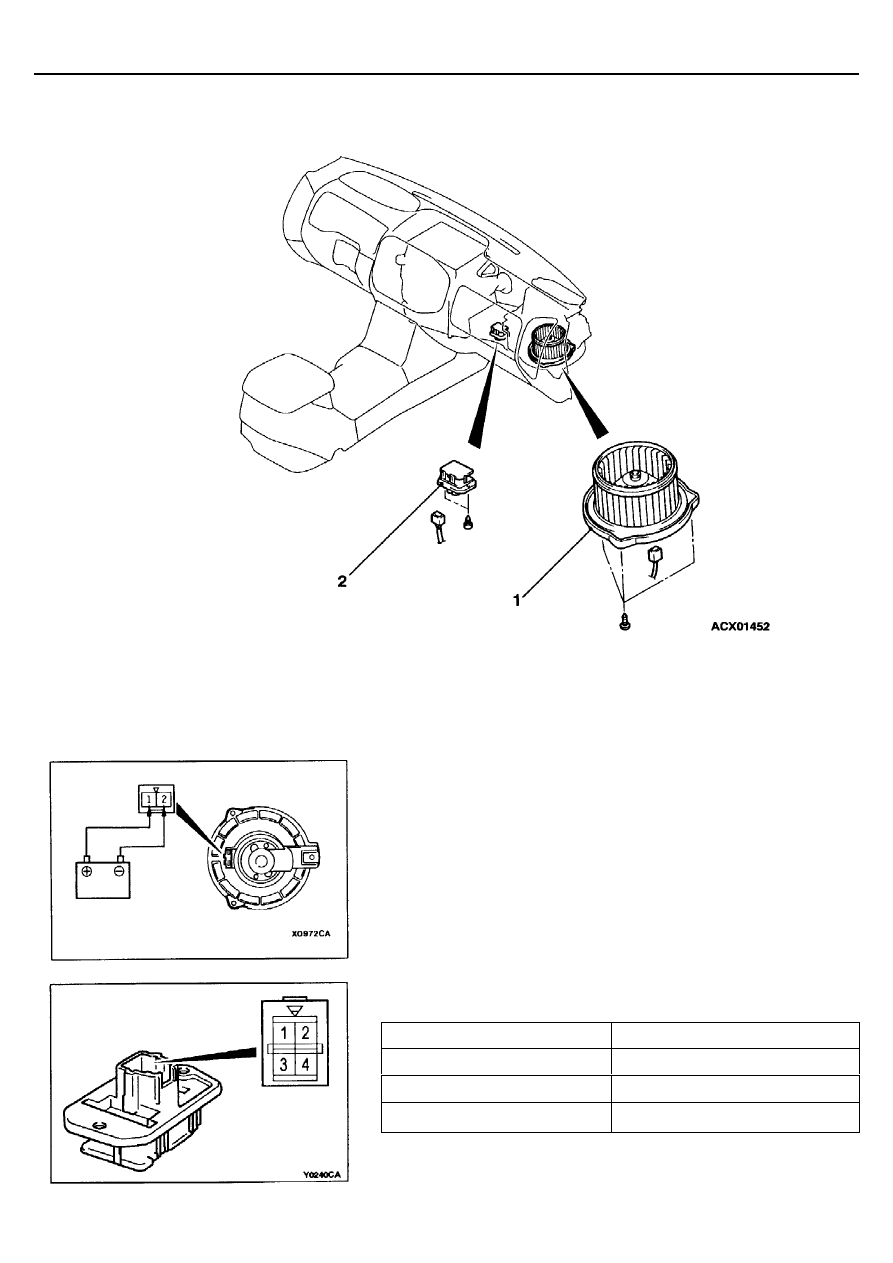

ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА И РЕЗИСТОР
СНЯТИЕ И УСТАНОВКА

1. Электродвигатель вентилятора
2. Резистор

ПРОВЕРКА

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ ВЕНТИЛЯТОРА

Электродвигатель должен работать при подаче на его выводы напряжения
от аккумуляторной батареи. Более того, во время его работы не должно
быть никаких посторонних шумов.

ПРОВЕРКА РЕЗИСТОРА

Номинальные значения сопротивлений:

Измеряемые выводы

Номинальное сопротивление, Ом

Между выводами №3 и 2

2,79

±

 7 %

Между выводами №1 и 2

1,49

±

 7 %

Между выводами №2 и 4

0,39

±

 7 %
