ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Воздуховоды системы вентиляции

55A-54

ВОЗДУХОВОДЫ СИСТЕМЫ ВЕНТИЛЯЦИИ

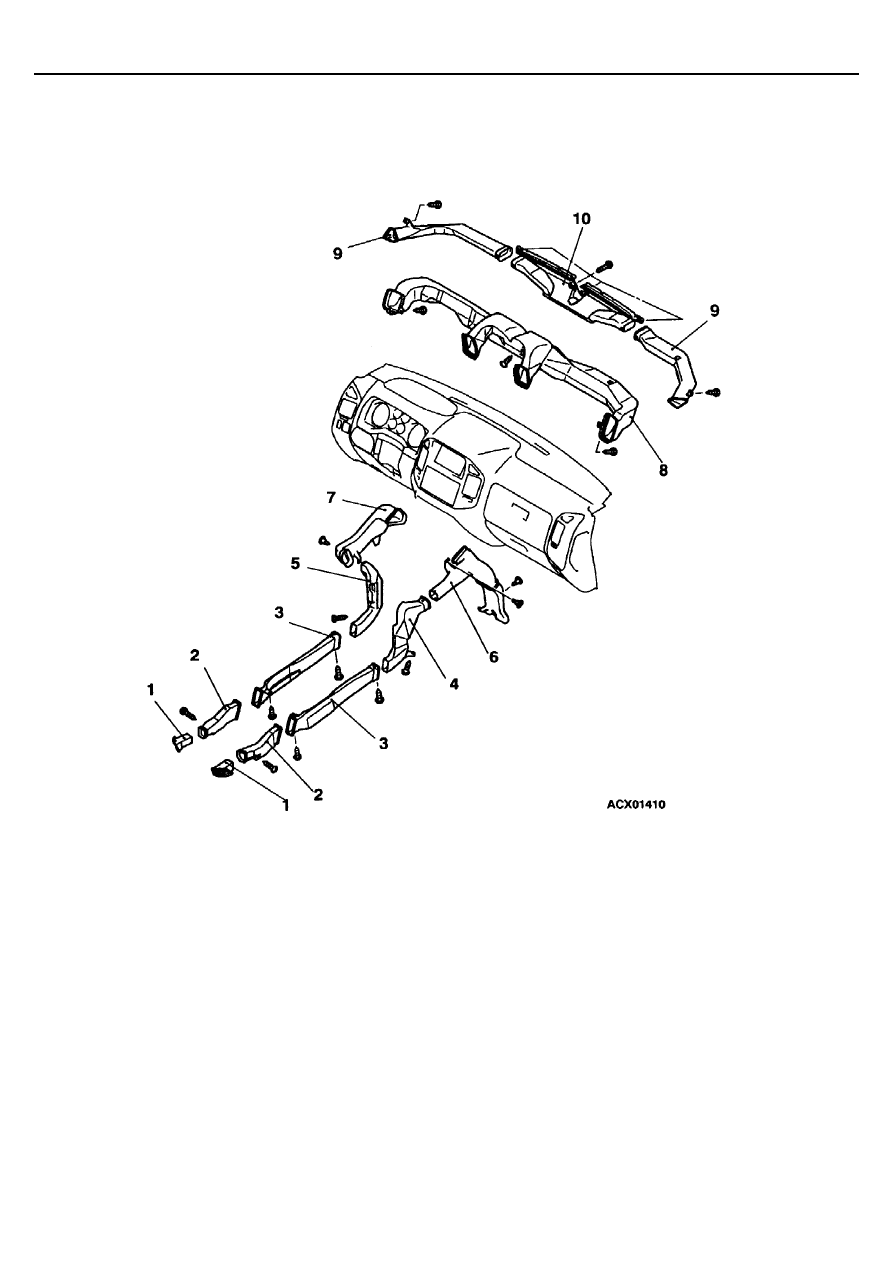

ВОЗДУХОВОД ПЕРЕДНЕГО КОНДИЦИОНЕРА
СНЯТИЕ И УСТАНОВКА

Последовательность снятия воздухо-
вода заднего отопителя

•

  Передняя и задняя напольная консоль

(см. ГЛАВУ 52А).

1. Дефлектор (в область ног)
2. Воздуховод В заднего отопителя
3. Воздуховод А заднего отопителя

Последовательность снятия дефлектора обог-
рева ветрового стекла, распределительного
воздуховода и нижнего воздуховода (в область
ног)

•

  Панель приборов в сборе (см. ГЛАВУ 52А).

4. Нижний воздуховод В (в область ног)
5. Нижний воздуховод D (в область ног)
6. Нижний воздуховод А (в область ног)
7. Нижний воздуховод С (в область ног)
8. Распределительный воздуховод
9. Боковой воздуховод обогрева ветрового стекла
10. Дефлектор обогрева ветрового стекла

ОТОПИТЕЛЬ, КОНДИЦИОНЕР

И СИСТЕМА ВЕНТИЛЯЦИИ -

Воздуховоды системы вентиляции

55A-55

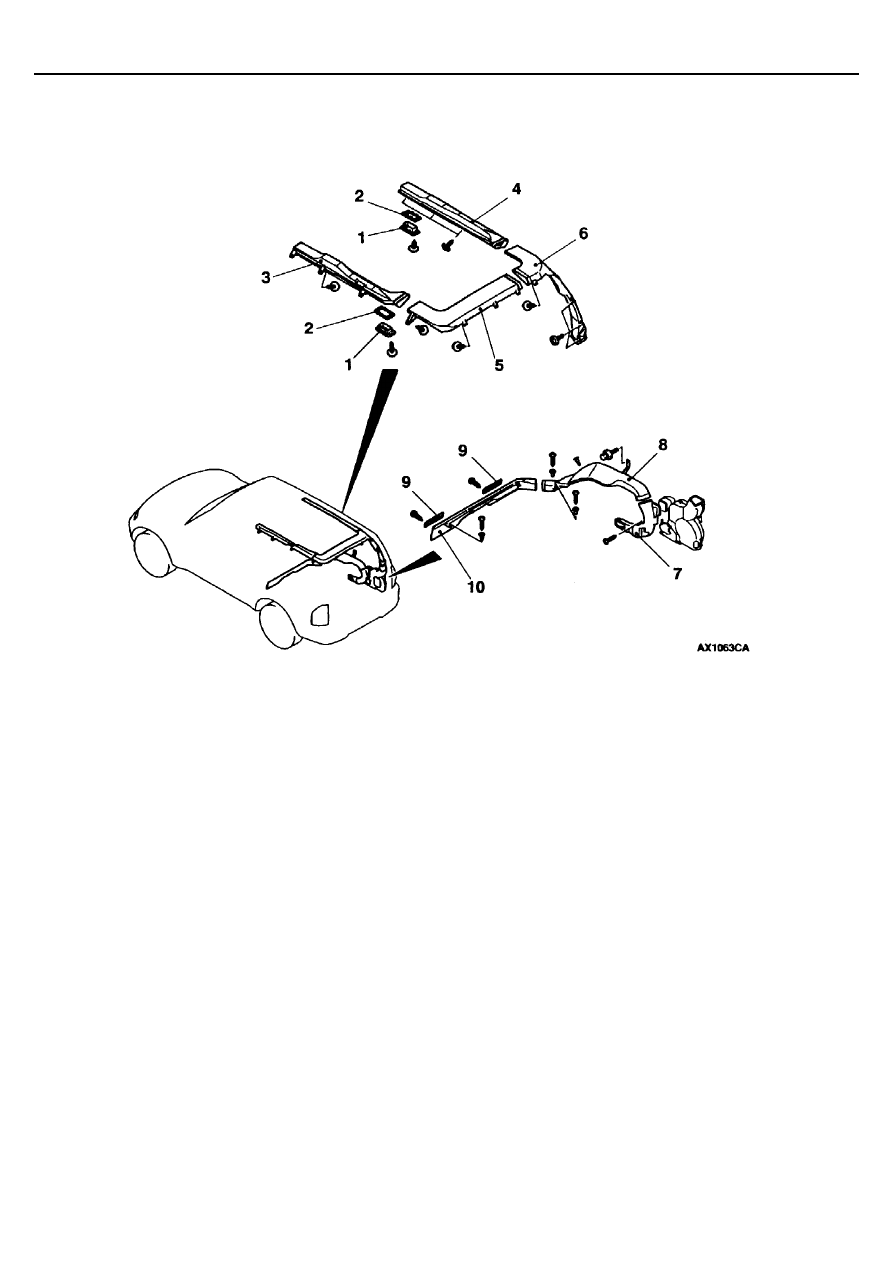

ВОЗДУХОВОД ЗАДНЕГО КОНДИЦИОНЕРА
СНЯТИЕ И УСТАНОВКА

Последовательность снятия воздухово-
да задней части крыши

•

  Верхняя задняя боковая облицовка (пра-

вая) (см. ГЛАВУ 52 – Облицовки).

1. Дефлектор в сборе
2. Держатель

•

  Облицовка потолка

3. Воздуховод крыши (левый)
4. Воздуховод крыши (правый)
5. Воздуховод задней части крыши
6. Воздуховод стойки

Последовательность снятия воздуховода зад-
ней части пола

•

  Верхняя задняя боковая облицовка (правая),

нижняя задняя боковая облицовка (правая) (см.
ГЛАВУ 52 – Облицовка).

7. Задний боковой воздуховод
8. Задний нижний воздуховод А
9. Решетка заднего отопителя

•

  Напольный коврик

10. Задний нижний воздуховод В

ОТОПИТЕЛЬ, КОНДИЦИОНЕР И СИСТЕМА ВЕНТИЛЯЦИИ - Система вентиляции

55A-56

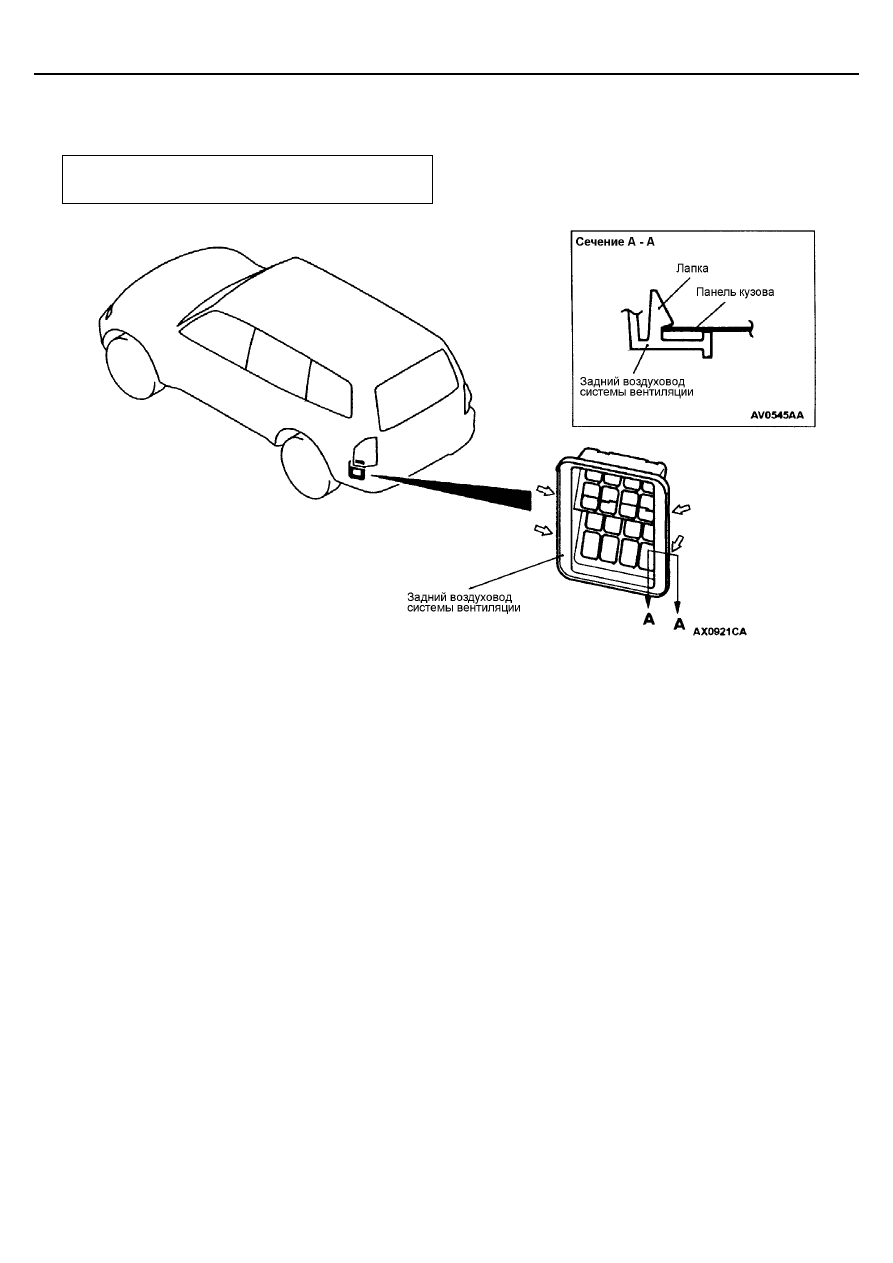

СИСТЕМА ВЕНТИЛЯЦИИ

СНЯТИЕ И УСТАНОВКА

Предварительные и заключительные операции
Снятие и установка заднего бампера (см. ГЛАВУ 51).

ПРИМЕЧАНИЕ:
*: Указывает места положения лапок

55B-1

ОТОПИТЕЛЬ,

КОНДИЦИОНЕР И

СИСТЕМА ВЕНТИЛЯЦИИ

(ПОЛНОСТЬЮ

АВТОМАТИЧЕСКИЙ

КОНДИЦИОНЕР)

СОДЕРЖАНИЕ

ОСНОВНЫЕ ДАННЫЕ ДЛЯ
РЕГУЛИРОВОК И КОНТРОЛЯ ..................... 2

СМАЗОЧНЫЕ МАТЕРИАЛЫ........................ 2

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ............... 3

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ (ПЕРЕДНИЙ
КОНДИЦИОНЕР)........................................... 3

ПОИСК И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ (ЗАДНИЙ
КОНДИЦИОНЕР)......................................... 20

ТЕХНИЧЕСКИЕ ОПЕРАЦИ НА
АВТОМОБИЛЕ ............................................ 24

Проверка электромагнитной
муфты компрессора кондиционера ..... 24

Проверка повышенной частоты
вращения коленчатого вала на
режиме холостого хода (автомобили
с бензиновым двигателем)................... 25

ПЕРЕДНИЙ КОНДИЦИОНЕР ..................... 25

Панель управления автоматическим
кондиционером в сборе (электронный
блок управления кондиционером) ....... 25

Линейный контроллер
электровентилятора ............................. 26

Электродвигатель привода заслонки
смешения потоков воздуха и
электродвигатель привода заслонки
выбора режима забора воздуха........... 27

Датчик температуры охлаждающей
жидкости в отопителе........................... 29

ФОТОЭЛЕМЕНТ.......................................... 30

ДАТЧИК ТЕМПЕРАТУРЫ НАРУЖНОГО
ВОЗДУХА..................................................... 30

ЗАДНИЙ КОНДИЦИОНЕР .......................... 30

Электродвигатель привода заслонки
выбора режима забора воздуха........... 30

ТРУБОПРОВОДЫ СИСТЕМЫ
КОНДИЦИОНИРОВАНИЯ........................... 31

КОМПРЕССОР............................................. 33
