ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Часы или центральный дисплей

54A-65

МЕТОДИКА №6

Изображение на экране дисплея неясное

Изменяется ли яркость изображения на
экране дисплея при включении или

выключении освещения?

Правильно ли установлен уровень яркости

экрана дисплея?

Измерения на разъеме D-03 узла
центрального дисплея.

•

  Отсоедините разъем.

•

  Напряжение между выводом 24

и «массой».
Норма: 0 В (Дисплей выключен)
Напряжение бортсети (Дисплей

включен)

NG

OK

Отремонтируйте жгут проводов или

замените перегоревший предохранитель.

Отрегулируйте уровень яркости на

экране дисплея.

Да

Измерения на разъеме D-03 узла
центрального дисплея.

•

  Отсоедините разъем.

•

  Установите реостат на максимальное

сопротивление.

•

  Напряжение между выводом 32 и

«массой».
Норма: Низкое напряжение (0 – 3 В).

Нет

Замените узел центрального

дисплея.

Да

Замените узел центрального дисплея.

Нет

OK

Отремонтируйте жгут проводов.

NG

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Часы или центральный дисплей

54A-66

МЕТОДИКА №7

На экране дисплея нет сведений о работе кондиционера

Измерения на разъеме D-03 узла
центрального дисплея.

•

  Отсоедините разъем.

•

  Напряжение между выводом 36 и

«массой».

Норма: 0 – 1 В (зажигание выключено)
Напряжение бортсети (зажигание
включено)

Включите сервисный режим «Проверка
подключенных к дисплею систем».

Появляется ли символ “AU”?

Проверьте жгут проводов между
узлом центрального дисплея и
монтажным блоком,
отремонтируйте жгут проводов,

если необходимо.

NG

Проверьте аудиосистему.

Проверьте наличие повторения
появления признаков

неисправности.

Нет

Да

Нет

OK

OK

Отремонтируйте жгут проводов.

Проверьте жгут проводов:

•

  между центральным дисплеем и

разъемами D-04 и D-49
электронного блока управления
кондиционером.

•

  между центральным дисплеем и

разъемами D-04 и D-49

аудиосистемы.

NG

OK

Замените узел центрального дисплея.

Измерения на разъеме D-04  узла
центрального дисплея.

•

  Отсоедините разъем.

•

  Напряжение между выводом 9 и

«массой».

•

  Напряжение между выводом 10

и «массой».

•

  Напряжение между выводом 19

и «массой».
Норма

:

 Высокое (Hi): 4 –

5 В

Низкое (Lo): 0 – 1 В.

OK

MUT-II: Self-Diag Code (Коды
самодиагностики)
Появились ли диагностические коды

кондиционера?

Замените электронный блок
управления кондиционером.

Нет

NG

См. ГЛАВУ 55 – Поиск неисправностей

кондиционера.

Проверьте наличие повторения
появления признаков

неисправности.

Да

OK

Завершение проверок.

Замените узел центрального

дисплея.

NG

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Часы или центральный дисплей

54A-67

ЧАСЫ ИЛИ ЦЕНТРАЛЬНЫЙ ДИСПЛЕЙ

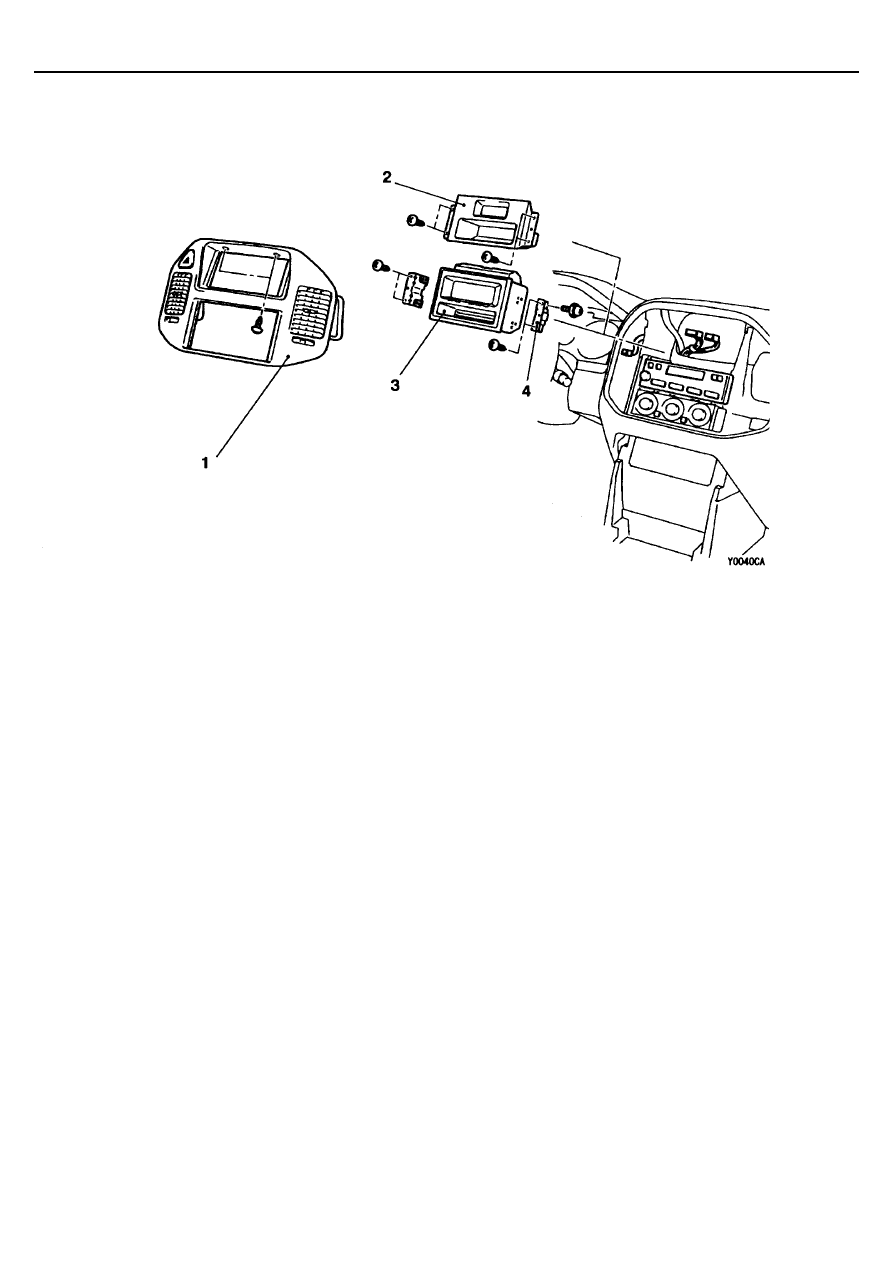

СНЯТИЕ И УСТАНОВКА

Последовательность снятия деталей:
1. Центральный дисплей

(см. ГЛАВУ 52А – Панель приборов)

2. Часы
3. Центральный дисплей
4. Кронштейн

ЭЛЕКТРООБОРУДОВАНИЕ ШАССИ -

Магнитола

54A-68

МАГНИТОЛА

ПОИСК НЕИСПРАВНОСТЕЙ

ОПЕРАТИВНАЯ СПРАВОЧНАЯ ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ

Параметры

Признак неисправности

Метод определения
неисправности

Во время движения в определенных районах появляются помехи

А - 1

Посторонний шум появляется только ночью

А – 2

При приеме радиостанций в диапазонах АМ, FM и LW слышны  помехи

A – 3

Возникают помехи при запуске двигателя

A – 4

Во время движения возникают помехи при вибрации и тряске

A – 5

Помехи радио-
приему

Постоянный посторонний шум

A – 6

При включении радио отсутствует питание

В – 1

Отсутствует звук в одном из динамиков

В – 2

Отсутствует прием радиостанций в диапазонах АМ, FM и LW, или в этих диапазонах
слышен посторонний шум

В – 3

Низкая чувствительность

В – 4

Искажения звука во всех диапазонах (АМ , FM и LW)

В – 5

Малое число автоматически выбираемых станций

В – 6

Неисправности
радиоприемника

Недостаточная память (стирается настройка станций)

В – 7

Кассета не вставляется в гнездо

С – 1

Нет звука

С – 2

Отсутствует звук в одном динамике

С – 3

Плохое качество звука или низкий уровень звука

С – 4

Кассета не извлекается из гнезда проигрывателя

С – 5

Неравномерная протяжка пленки. Скорость протяжки велика или мала.

С – 6

Неисправен автореверс

С – 7

Неисправности
проигрывателя
аудиокассет

Заедание пленки в лентопротяжном механизме

С – 8
